本技術涉及向日葵種子培育，具體為一種向日葵種子發芽用培育裝置。

背景技術：

1、向日葵是桔梗目、菊科、向日葵屬的植物。因花序隨太陽轉動而得名，是一年生高大草本植物，莖粗壯，高1-3米，不分枝或有時上部分枝，被白色粗硬毛，葉互生，卵狀心形或卵形，頂端急尖或漸尖，在種植向日葵時，需用用到培育裝置對向日葵種子進行培育。

2、經檢索，公告號為cn220606486u，名稱為一種向日葵種子發芽用培育裝置，包括培育箱，通過研究分析發現，雖然起到了對放置盤進行轉動被噴灑均勻的優點，但是，在一定程度上還存在以下缺點。

3、如，因在進行使用時，不能知曉土壤的濕度，不具備根據土壤濕度進行加濕的功能，因此不能及時的對土壤進行加濕，影響對向日葵種子的培育效果，而且在種子培育完成后，不具備方便將種子取出的功能，因此在對向日葵種子進行拿取時，箱內空間較小，不方便工作人員進行拿取，容易造成種子損傷，為了解決以上的技術問題，為此我們設計出一種向日葵種子發芽用培育裝置。

技術實現思路

1、本實用新型的目的在于提供一種向日葵種子發芽用培育裝置，具備根據土壤濕度進行加濕，以及方便將種子取出的優點，解決了不具備根據土壤濕度進行加濕，以及不方便將種子取出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種向日葵種子發芽用培育裝置，包括箱體，所述箱體的內腔安裝有夾緊放置組件，所述夾緊放置組件包括支撐板、支撐伸縮桿和連接彈簧，所述支撐板的頂部放置有放置殼，所述箱體的背面通過螺栓連接有水箱，所述箱體的內腔安裝有測濕加水組件，所述測濕加水組件包括噴灑板、第一電動伸縮桿和溫濕度傳感器，所述箱體內腔的頂部通過螺栓連接有第二電動伸縮桿，所述第二電動伸縮桿的底端通過螺栓連接有十字板，所述十字板的表面貫穿設置有l形管。

3、優選的，所述支撐板的一側通過螺栓與箱體的內壁固定連接，所述支撐伸縮桿的一端通過螺栓與箱體的內壁固定連接，所述支撐伸縮桿的另一端通過螺栓連接有l形板，所述連接彈簧活動套設在支撐伸縮桿的表面，所述連接彈簧的兩端分別與箱體的內壁和l形板的一側焊接。

4、優選的，所述水箱的頂部通過螺栓連接有水泵，所述箱體的頂部貫穿設置有伸縮軟管，所述l形管的后端與伸縮軟管的正面固定連通，所述噴灑板的頂部與l形管的底端固定連通，所述噴灑板的底部安裝有霧化噴頭。

5、優選的，所述噴灑板的左右兩側均固定連通有插管，上方的噴灑板的正面通過螺栓連接有短板，所述第一電動伸縮桿的底端貫穿短板的表面，所述溫濕度傳感器的頂部通過螺栓與第一電動伸縮桿的底端固定連接。

6、優選的，所述水泵的進水端和出水端分別固定連通有吸水管和出水管，所述伸縮軟管的頂端與出水管的一端固定連通，吸水管的底端貫穿至水箱的內腔。

7、優選的，所述箱體的左側通過螺栓分別連接有圓柱筒和風機，所述風機的出風端固定連通有進氣管，進氣管的頂端與圓柱筒的底部固定連通，所述圓柱筒的內腔通過螺栓連接有電熱絲。

8、優選的，所述圓柱筒的頂部固定連通有吹氣管，所述吹氣管的右端與箱體的左側固定連通，所述箱體的右側貫穿設置有排氣扇。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過噴灑板、霧化噴頭、溫濕度傳感器、第一電動伸縮桿、短板、水泵、伸縮軟管、l形管和插管進行配合，具備根據土壤濕度進行加濕的優點，通過第一電動伸縮桿讓溫濕度傳感器下降插入放置殼內，從而對部土壤的濕度實時監測，當監測到濕度較低時，水泵將水輸入伸縮軟管內，l形管再將其輸送入噴灑板內讓霧化噴頭噴出對土壤表面加濕，同時通過插管將水注入土壤深處，使其可以更加充分的對土壤進行加濕，保證種子培育時需要的濕度。

11、2、本實用新型通過l形板、放置殼、支撐板、支撐伸縮桿和連接彈簧進行配合，具備方便將種子取出的優點，需要將種子取出時，推動一側的l形板對連接彈簧進行擠壓，同時支撐伸縮桿跟隨縮短，向前拉動放置殼，從而將放置殼取出，讓工作人員可以更加方便將放置殼內的土壤和種子取出，不容易對種子造成損傷。

技術特征：

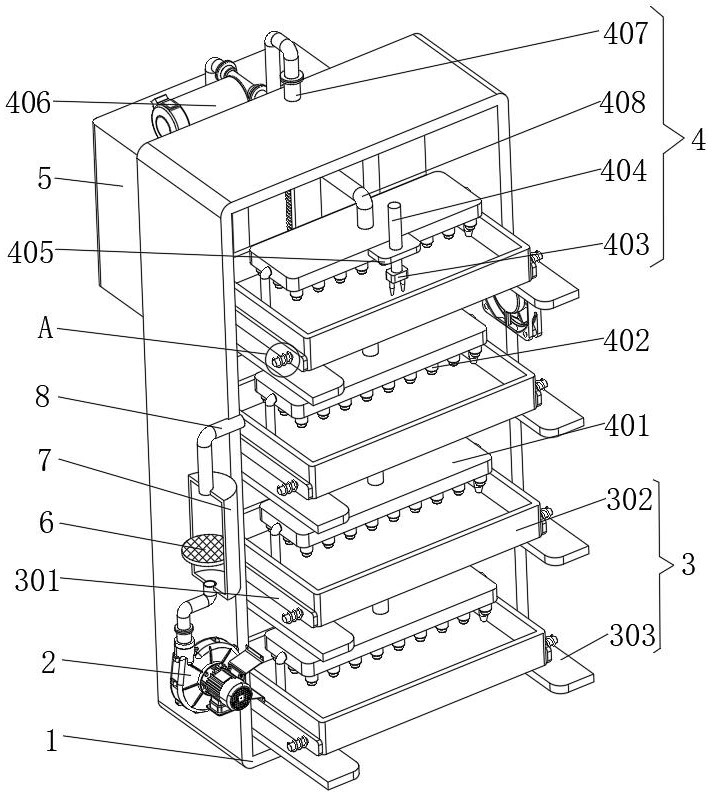

1.一種向日葵種子發芽用培育裝置，包括箱體（1），其特征在于：所述箱體（1）的內腔安裝有夾緊放置組件（3），所述夾緊放置組件（3）包括支撐板（303）、支撐伸縮桿（304）和連接彈簧（305），所述支撐板（303）的頂部放置有放置殼（302），所述箱體（1）的背面通過螺栓連接有水箱（5），所述箱體（1）的內腔安裝有測濕加水組件（4），所述測濕加水組件（4）包括噴灑板（401）、第一電動伸縮桿（404）和溫濕度傳感器（403），所述箱體（1）內腔的頂部通過螺栓連接有第二電動伸縮桿（10），所述第二電動伸縮桿（10）的底端通過螺栓連接有十字板（9），所述十字板（9）的表面貫穿設置有l形管（408）。

2.根據權利要求1所述的一種向日葵種子發芽用培育裝置，其特征在于：所述支撐板（303）的一側通過螺栓與箱體（1）的內壁固定連接，所述支撐伸縮桿（304）的一端通過螺栓與箱體（1）的內壁固定連接，所述支撐伸縮桿（304）的另一端通過螺栓連接有l形板（301），所述連接彈簧（305）活動套設在支撐伸縮桿（304）的表面，所述連接彈簧（305）的兩端分別與箱體（1）的內壁和l形板（301）的一側焊接。

3.根據權利要求1所述的一種向日葵種子發芽用培育裝置，其特征在于：所述水箱（5）的頂部通過螺栓連接有水泵（406），所述箱體（1）的頂部貫穿設置有伸縮軟管（407），所述l形管（408）的后端與伸縮軟管（407）的正面固定連通，所述噴灑板（401）的頂部與l形管（408）的底端固定連通，所述噴灑板（401）的底部安裝有霧化噴頭（402）。

4.根據權利要求3所述的一種向日葵種子發芽用培育裝置，其特征在于：所述噴灑板（401）的左右兩側均固定連通有插管（409），上方的噴灑板（401）的正面通過螺栓連接有短板（405），所述第一電動伸縮桿（404）的底端貫穿短板（405）的表面，所述溫濕度傳感器（403）的頂部通過螺栓與第一電動伸縮桿（404）的底端固定連接。

5.根據權利要求3所述的一種向日葵種子發芽用培育裝置，其特征在于：所述水泵（406）的進水端和出水端分別固定連通有吸水管和出水管，所述伸縮軟管（407）的頂端與出水管的一端固定連通，吸水管的底端貫穿至水箱（5）的內腔。

6.根據權利要求1所述的一種向日葵種子發芽用培育裝置，其特征在于：所述箱體（1）的左側通過螺栓分別連接有圓柱筒（7）和風機（2），所述風機（2）的出風端固定連通有進氣管，進氣管的頂端與圓柱筒（7）的底部固定連通，所述圓柱筒（7）的內腔通過螺栓連接有電熱絲（6）。

7.根據權利要求6所述的一種向日葵種子發芽用培育裝置，其特征在于：所述圓柱筒（7）的頂部固定連通有吹氣管（8），所述吹氣管（8）的右端與箱體（1）的左側固定連通，所述箱體（1）的右側貫穿設置有排氣扇（11）。

技術總結
本技術涉及向日葵種子培育領域，尤其是一種向日葵種子發芽用培育裝置，包括箱體，所述箱體的內腔安裝有夾緊放置組件。本技術通過噴灑板、霧化噴頭、溫濕度傳感器、第一電動伸縮桿、短板、水泵、伸縮軟管、L形管和插管進行配合，具備根據土壤濕度進行加濕的優點，通過第一電動伸縮桿讓溫濕度傳感器下降插入放置殼內，從而對部土壤的濕度實時監測，當監測到濕度較低時，水泵將水輸入伸縮軟管內，L形管再將其輸送入噴灑板內讓霧化噴頭噴出對土壤表面加濕，同時通過插管將水注入土壤深處；通過L形板、放置殼、支撐板、支撐伸縮桿和連接彈簧進行配合，具備方便將種子取出的優點。
