本技術涉及水產品養殖，具體是一種具有內循環流水水產養殖箱。

背景技術：

1、水產養殖是人為控制下繁殖、培育和收獲水生動植物的生產活動，水產養殖中會使用到水產養殖箱；

2、經過檢索，如申請號為202023113178.7所公開的一種新型水產養殖箱裝置，其包括水產養殖箱、養殖箱蓋、定位桿、固定磁塊、限位磁塊、定位磁塊，所述水產養殖箱上部連接養殖箱蓋，所述水產養殖箱外側具有定位凸起，所述養殖箱蓋外側具有定位邊沿，所述定位邊沿卡在定位凸起上，所述定位凸起、定位邊沿形成安裝槽，所述安裝槽中部通過安裝軸連接定位桿，所述定位桿中部具有滑動槽，所述滑動槽與安裝軸相適應，所述安裝軸連接滑動槽，所述定位桿在安裝軸上滑動，所述安裝槽內側具有定位槽，所述定位槽內側連接定位磁塊，所述定位桿與定位槽相適應，所述定位槽連接定位桿，所述定位桿插入定位槽內，所述定位桿內端連接固定磁塊；

3、但是上述方式在實際使用時還存在以下缺陷：在養殖后會產生水質會產生雜質，不便于對內部的水進行過濾和循環使用。

技術實現思路

1、本實用新型的目的在于提供一種具有內循環流水水產養殖箱，具有便于實現水循環，且能夠對水循環的水進行過濾的效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種具有內循環流水水產養殖箱，包括養殖箱體，所述養殖箱體的背面設有供氧組件，所述養殖箱體的正面設有調節罐和兩個循環罐，并且調節罐設置在兩個循環罐之間，所述循環罐的頂端設有罐蓋一，所述罐蓋一的頂端設有水泵一，水泵一將循環罐中的水抽入至調節罐中，所述調節罐的內部設有加熱器，所述調節罐的頂端設有罐蓋二，所述罐蓋二的頂端設有將調節罐中的水排入至養殖箱體中的水泵二，所述循環罐通過循環管與養殖箱體連通。

3、本實用新型的進一步設置為：所述供氧組件包括安裝管，所述安裝管設置在養殖箱體的背面，所述安裝管靠近養殖箱體的一側設有多個貫穿養殖箱體背面的出氧管，所述出氧管的表面設有單向閥，所述安裝管遠離養殖箱體的一側設有進氧管，所述進氧管遠離安裝管的一端設有法蘭盤。

4、本實用新型的進一步設置為：所述循環罐以及調節罐的外部均設有固定座，所述固定座通過固定螺釘與養殖箱體的正面連接。

5、本實用新型的進一步設置為：所述循環罐的底部嵌設有拆卸盤，所述拆卸盤通過安裝螺釘與循環罐的底部連接，所述拆卸盤的頂端設有過濾罩，所述過濾罩的表面設有濾孔，所述過濾罩的底部設有安裝盤，所述安裝盤通過安裝螺釘與拆卸盤連接。

6、本實用新型的進一步設置為：所述循環罐一側的底部設有循環孔，所述循環孔通過循環管與養殖箱體連通。

7、本實用新型的進一步設置為：所述水泵一的抽水端設有抽水管一，所述抽水管一貫穿罐蓋一并穿插至過濾罩的內部，所述水泵一的出水端設有出水管一，并且出水管一貫穿罐蓋二置于調節罐的內部。

8、本實用新型的進一步設置為：所述水泵二的抽水端設有與調節罐的底部連通的抽水管二，所述水泵二的出水端設有出水管二，并且出水管二的一端通過安裝座與養殖箱體的內壁連接。

9、本實用新型的進一步設置為：所述調節罐的頂部設有溫度檢測器，所述溫度檢測器的檢測端設置在調節罐的內部。

10、本實用新型的進一步設置為：所述養殖箱體一側的底部設有排水孔，所述排水孔的內部卡合設有密封塞。

11、綜上所述，本實用新型具有以下有益效果：本實用新型通過設置的水泵一能夠將養殖箱體內部的水抽入至循環罐中，利用循環罐中的過濾罩對水中的雜質進行過濾，并且將其通入至調節罐中，通過調節罐中的加熱管對通入的水進行加熱，并排入至養殖箱體的內部，實現水的過濾循環，有利于水產養殖。

技術特征：

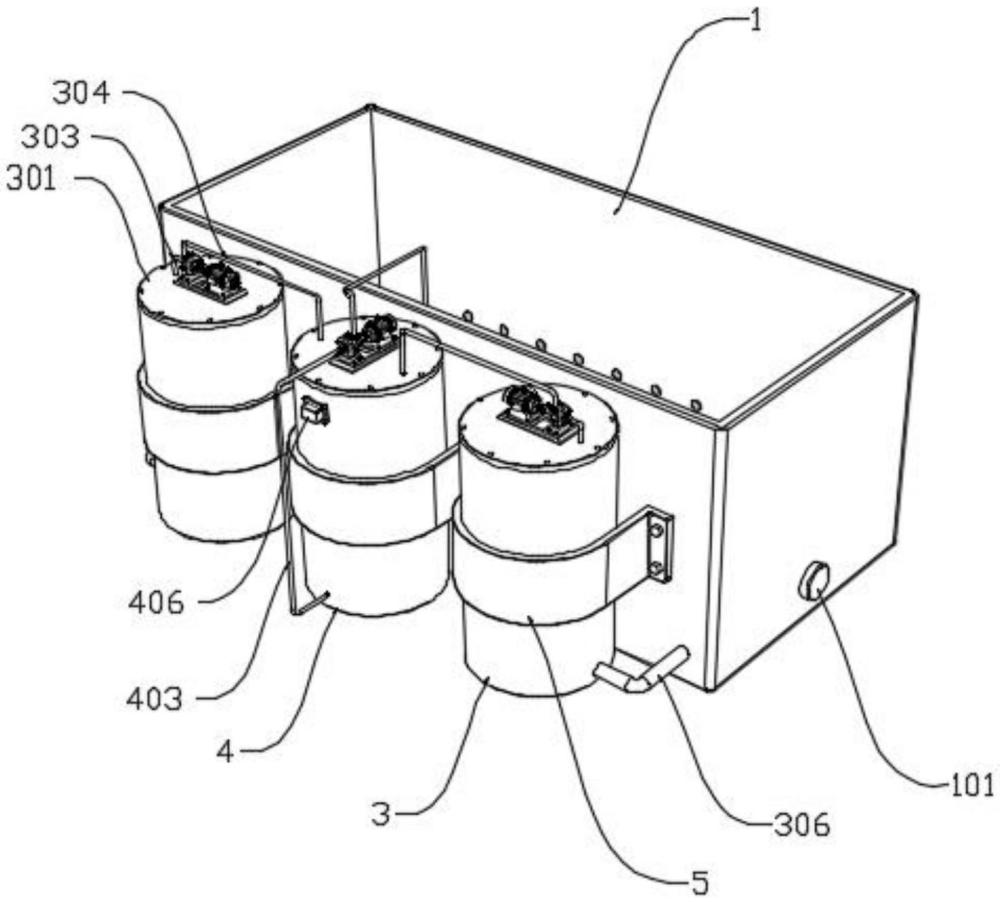

1.一種具有內循環流水水產養殖箱，包括養殖箱體(1)，其特征在于，所述養殖箱體(1)的背面設有供氧組件(2)，所述養殖箱體(1)的正面設有調節罐(4)和兩個循環罐(3)，并且調節罐(4)設置在兩個循環罐(3)之間，所述循環罐(3)的頂端設有罐蓋一(301)，所述罐蓋一(301)的頂端設有水泵一(302)，水泵一(302)將循環罐(3)中的水抽入至調節罐(4)中，所述調節罐(4)的內部設有加熱器，所述調節罐(4)的頂端設有罐蓋二(401)，所述罐蓋二(401)的頂端設有將調節罐(4)中的水排入至養殖箱體(1)中的水泵二(402)，所述循環罐(3)通過循環管(306)與養殖箱體(1)連通。

2.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述供氧組件(2)包括安裝管(201)，所述安裝管(201)設置在養殖箱體(1)的背面，所述安裝管(201)靠近養殖箱體(1)的一側設有多個貫穿養殖箱體(1)背面的出氧管(202)，所述出氧管(202)的表面設有單向閥(203)，所述安裝管(201)遠離養殖箱體(1)的一側設有進氧管(204)，所述進氧管(204)遠離安裝管(201)的一端設有法蘭盤(205)。

3.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述循環罐(3)以及調節罐(4)的外部均設有固定座(5)，所述固定座(5)通過固定螺釘與養殖箱體(1)的正面連接。

4.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述循環罐(3)的底部嵌設有拆卸盤(307)，所述拆卸盤(307)通過安裝螺釘與循環罐(3)的底部連接，所述拆卸盤(307)的頂端設有過濾罩(308)，所述過濾罩(308)的表面設有濾孔，所述過濾罩(308)的底部設有安裝盤(309)，所述安裝盤(309)通過安裝螺釘與拆卸盤(307)連接。

5.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述循環罐(3)一側的底部設有循環孔(305)，所述循環孔(305)通過循環管(306)與養殖箱體(1)連通。

6.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述水泵一(302)的抽水端設有抽水管一(303)，所述抽水管一(303)貫穿罐蓋一(301)并穿插至過濾罩(308)的內部，所述水泵一(302)的出水端設有出水管一(304)，并且出水管一(304)貫穿罐蓋二(401)置于調節罐(4)的內部。

7.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述水泵二(402)的抽水端設有與調節罐(4)的底部連通的抽水管二(403)，所述水泵二(402)的出水端設有出水管二(404)，并且出水管二(404)的一端通過安裝座(405)與養殖箱體(1)的內壁連接。

8.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述調節罐(4)的頂部設有溫度檢測器(406)，所述溫度檢測器(406)的檢測端設置在調節罐(4)的內部。

9.根據權利要求1所述的具有內循環流水水產養殖箱，其特征在于：所述養殖箱體(1)一側的底部設有排水孔，所述排水孔的內部卡合設有密封塞(101)。

技術總結
本技術涉及水產品養殖技術領域，公開了一種具有內循環流水水產養殖箱，包括養殖箱體，所述養殖箱體的背面設有供氧組件，所述養殖箱體的正面設有調節罐和兩個循環罐，并且調節罐設置在兩個循環罐之間，所述循環罐的頂端設有罐蓋一，所述罐蓋一的頂端設有水泵一，水泵一將循環罐中的水抽入至調節罐中，所述調節罐的內部設有加熱器；本技術通過設置的水泵一能夠將養殖箱體內部的水抽入至循環罐中，利用循環罐中的過濾罩對水中的雜質進行過濾，并且將其通入至調節罐中，通過調節罐中的加熱管對通入的水進行加熱，并排入至養殖箱體的內部，實現水的過濾循環，有利于水產養殖。

技術研發人員：姜海龍
受保護的技術使用者：阜寧新睿農業生態發展有限公司
技術研發日：20240729
技術公布日：2025/4/28
