本發明涉及雕刻機的，具體涉及一種三軸雕刻機對刀裝置。

背景技術：

1、三軸雕刻機是一種通過計算機控制，使用刀具或其他工具在材料表面進行雕刻、切割、打孔等操作的設備。它主要通過三個坐標軸，x軸、y軸、z軸進行移動和加工，能夠實現精細的雕刻效果，三軸雕刻機廣泛應用于木工、金屬加工、塑料加工、石材雕刻、模具制造等領域。

2、目前現有技術仍存在以下待改進的地方：三軸雕刻機在雕刻時會產生大量塵屑，現有的三軸雕刻機基本沒有專門配置的除塵和回收設備，塵屑會堆積在雕刻件和工作臺上，后續再統一進行清理，然而塵屑不及時清理容易影響后續加工作業，使加工精度降低，且僅通過吹走塵屑來清理會使大量塵屑散布在空氣中，導致加工環境變差，對工作人員產生負面影響。現有的三軸雕刻機一般能進行水平或豎直方向的直線運動，但是無法進行其他角度的運動，如需雕刻復雜的工件時，靈活性較低，泛用性低。

技術實現思路

1、為解決現有技術中存在的上述問題，本發明提供了一種三軸雕刻機對刀裝置，能夠實現實時清理和回收雕刻機在雕刻時產生的塵屑，保證雕刻機的加工精度，提高加工環境的舒適度，且雕刻機能夠擺動運動，使雕刻機能夠加工更加復雜的工件，提高了雕刻機的靈活性和泛用性。

2、本發明的目的可以通過以下技術方案實現：

3、一種三軸雕刻機對刀裝置，包括位移組件、雕刻組件和除塵組件，所述除塵組件固定連接于所述雕刻組件上方；

4、所述位移組件包括底座、第一支架、位移架、第一絲桿、第一支撐架、第二絲桿、輔助桿、第一位移塊和第二支架，所述第一支架滑動連接于所述底座，所述位移架設置有兩個，兩個所述位移架固定連接于所述第一支架上部，所述第一絲桿設置于兩個所述位移架之間，所述第一絲桿固定連接于所述第一支架，所述第一絲桿的一側連接有第一電機，所述第一支撐架滑動連接于所述位移架和所述第一絲桿，所述第二絲桿固定連接于所述第一支撐架，所述第二絲桿的一側連接有第二電機，所述輔助桿設置有多個，多個所述輔助桿分別設置于所述第二絲桿兩側，所述第二支架固定連接于所述第一位移塊一側；

5、所述雕刻組件包括雕刻機、支撐臺、轉臺、第一齒輪、第二齒輪和工作臺，所述雕刻機轉動連接于所述第二支架，所述雕刻機的一側設置有多個吹氣管，所述支撐臺設置于所述底座上方，所述轉臺設置于所述支撐臺上方，所述第一齒輪固定套設于所述轉臺，所述第二齒輪設置于所述轉臺上方一側，所述第二齒輪嚙合所述第一齒輪，所述工作臺設置于所述轉臺中部；

6、所述除塵組件包括除塵器、除塵管、底板、第二位移塊、固定塊和限位塊，所述除塵管設置于所述除塵器中部，所述固定塊固定連接于所述除塵器和所述底板之間，所述第二位移塊設置有多個，多個所述第二位移塊固定連接于所述除塵器下部，所述限位塊固定連接于第二位移塊一側中部。

7、優選的，多個所述吹氣管呈圓周陣列分布，所述吹氣管呈彎曲型設置，所述雕刻機的下部連接有輸氣管。

8、優選的，所述除塵器呈弧形設置，所述除塵器包括固定段和波紋管段，所述第二位移塊設置于所述除塵器的固定段處，所述第二位移塊的下部設置有突出段。

9、優選的，所述底板呈弧形設置，所述底板上設置有弧形凹槽，所述底板的凹槽與所述第二位移塊的突出段相匹配，所述第二位移塊設置于所述底板的凹槽處。

10、優選的，所述底板的一邊設置有多個限位槽，多個所述限位槽分布于所述固定塊的兩側，多個所述限位槽呈均布排列。

11、優選的，所述限位塊上開設有通孔，螺栓貫穿所述限位塊的通孔，所述螺栓設置于所述底板的限位槽處，所述螺栓上固定套設有拉簧，所述拉簧固定連接于所述限位塊。

12、優選的，所述底板的下部固定連接有第三支撐架，所述第三支撐架的下部設置有伸縮桿，所述伸縮桿固定連接于轉臺。

13、優選的，所述第一位移塊上開設有多個通孔，所述第二絲桿和多個所述輔助桿分別貫穿所述第一位移塊上的通孔，所述第一位移塊滑動連接于所述第二絲桿和所述輔助桿。

14、優選的，所述第二支架呈l型設置，所述雕刻機設置于所述第二支架的l型豎直段上。

15、優選的，所述支撐臺的下方設置有第四電機，所述第二齒輪固定連接于所述第四電機一側，所述工作臺的下部固定連接有帶輪，所述帶輪的下部設置有第三電機，所述帶輪和所述第三電機之間設置有第二支撐架。

16、本發明的有益效果為：

17、(1)通過設置位移組件，可以達到的技術效果是第一支架滑動連接于底座，便于控制第一支架通過底座沿y軸方向移動，第一支撐架滑動連接于位移架和第一絲桿，便于控制第一支撐架通過位移架和第一絲桿沿x軸方向移動，第一位移塊滑動連接于第二絲桿和輔助桿，便于控制第一位移塊通過第二絲桿和輔助桿沿z軸方向移動。

18、(2)通過設置雕刻組件和除塵組件，可以達到的技術效果是雕刻機轉動連接于第二支架，雕刻機能夠擺動運動，使雕刻機能夠加工更加復雜的工件，提高了雕刻機的靈活性和泛用性，第二齒輪嚙合第一齒輪，便于控制第二齒輪帶動第一齒輪和轉臺轉動，配合工件的加工方向調整除塵組件的位置，多個吹氣管呈圓周陣列分布，吹氣管呈彎曲型設置，使多個吹氣管氣體出口的方向朝著雕刻機的雕刻針和工件，便于實時吹除工件上的塵屑，也防止塵屑堆積在雕刻機的雕刻針處，保證雕刻機的加工精度，通過除塵組件與雕刻機以及吹氣管相配合，能夠實時清理和回收雕刻機在雕刻時產生的塵屑，保證雕刻機的加工精度，避免塵屑污染加工環境，提高加工環境的舒適度。

19、(3)通過設置除塵組件，可以達到的技術效果是除塵器呈弧形設置，除塵器包括固定段和波紋管段，通過拉動除塵器的固定段帶動除塵器的波紋管段伸縮，便于根據需求調整除塵器張開的大小，提高除塵效果，第二位移塊設置于底板的凹槽處，第二位移塊與底板相配合，便于對除塵器張開的大小以及角度方向進行限定，通過設置第二位移塊、限位塊、螺栓和拉簧與底板的限位槽配合，便于對除塵器張開的大小進行固定，避免在除塵過程中除塵器張開的大小和角度變動影響除塵效果，第三支撐架的下部設置有伸縮桿，便于配合工件的高度對除塵器進行高度調整，提高設備的泛用性。

技術特征：

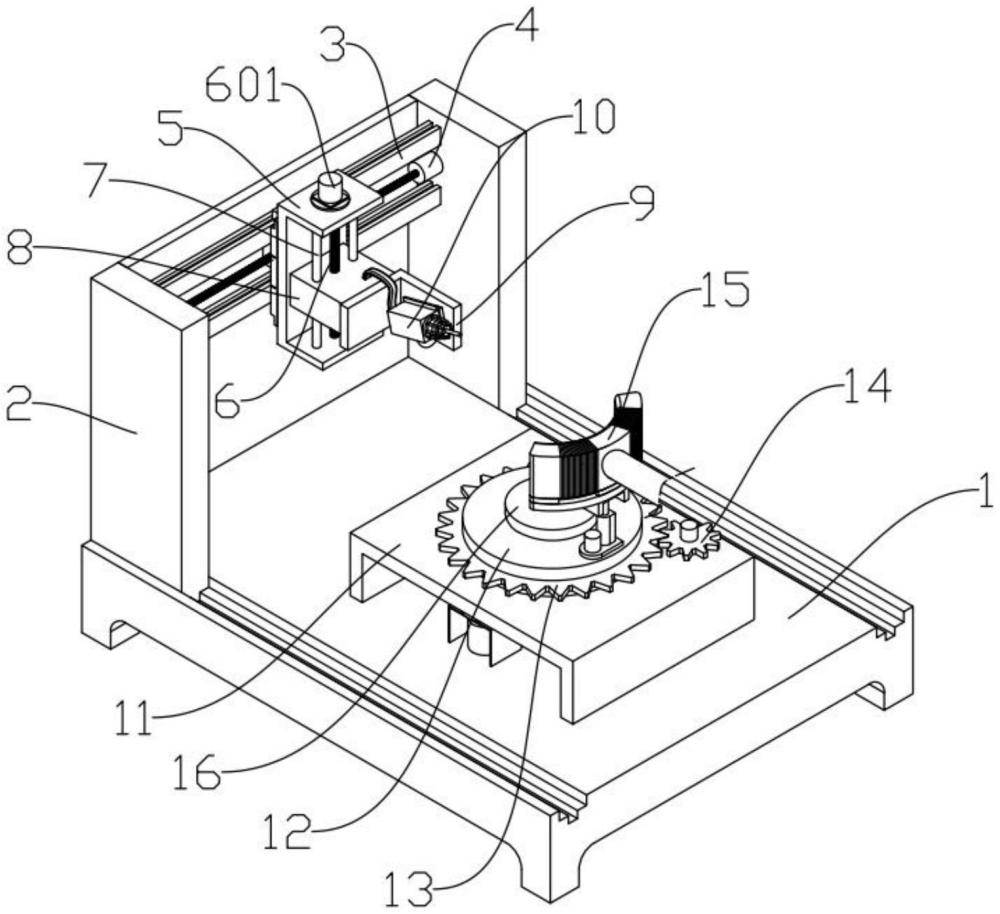

1.一種三軸雕刻機對刀裝置，其特征在于：包括位移組件、雕刻組件和除塵組件(15)，所述除塵組件(15)固定連接于所述雕刻組件上方；

2.根據權利要求1所述的一種三軸雕刻機對刀裝置，其特征在于：多個所述吹氣管(1001)呈圓周陣列分布，所述吹氣管(1001)呈彎曲型設置，所述雕刻機(10)的下部連接有輸氣管(1002)。

3.根據權利要求1所述的一種三軸雕刻機對刀裝置，其特征在于：所述除塵器(1501)呈弧形設置，所述除塵器(1501)包括固定段和波紋管段，所述第二位移塊(1504)設置于所述除塵器(1501)的固定段處，所述第二位移塊(1504)的下部設置有突出段。

4.根據權利要求3所述的一種三軸雕刻機對刀裝置，其特征在于：所述底板(1503)呈弧形設置，所述底板(1503)上設置有弧形凹槽，所述底板(1503)的凹槽與所述第二位移塊(1504)的突出段相匹配，所述第二位移塊(1504)設置于所述底板(1503)的凹槽處。

5.根據權利要求4所述的一種三軸雕刻機對刀裝置，其特征在于：所述底板(1503)的一邊設置有多個限位槽，多個所述限位槽分布于所述固定塊(1505)的兩側，多個所述限位槽呈均布排列。

6.根據權利要求5所述的一種三軸雕刻機對刀裝置，其特征在于：所述限位塊(1506)上開設有通孔，螺栓(1507)貫穿所述限位塊(1506)的通孔，所述螺栓(1507)設置于所述底板(1503)的限位槽處，所述螺栓(1507)上固定套設有拉簧(1508)，所述拉簧(1508)固定連接于所述限位塊(1506)。

7.根據權利要求1所述的一種三軸雕刻機對刀裝置，其特征在于：所述底板(1503)的下部固定連接有第三支撐架(1510)，所述第三支撐架(1510)的下部設置有伸縮桿(1509)，所述伸縮桿(1509)固定連接于轉臺(12)。

8.根據權利要求1所述的一種三軸雕刻機對刀裝置，其特征在于：所述第一位移塊(8)上開設有多個通孔，所述第二絲桿(6)和多個所述輔助桿(7)分別貫穿所述第一位移塊(8)上的通孔，所述第一位移塊(8)滑動連接于所述第二絲桿(6)和所述輔助桿(7)。

9.根據權利要求1所述的一種三軸雕刻機對刀裝置，其特征在于：所述第二支架(9)呈l型設置，所述雕刻機(10)設置于所述第二支架(9)的l型豎直段上。

10.根據權利要求1所述的一種三軸雕刻機對刀裝置，其特征在于：所述支撐臺(11)的下方設置有第四電機(18)，所述第二齒輪(14)固定連接于所述第四電機(18)一側，所述工作臺(16)的下部固定連接有帶輪(20)，所述帶輪(20)的下部設置有第三電機(17)，所述帶輪(20)和所述第三電機(17)之間設置有第二支撐架(19)。

技術總結
本發明涉及雕刻機的技術領域，具體公開了一種三軸雕刻機對刀裝置，包括位移組件、雕刻組件和除塵組件，除塵組件固定連接于雕刻組件上方；位移組件包括底座、第一支架、位移架、第一絲桿、第一支撐架、第二絲桿、輔助桿、第一位移塊和第二支架，第一支架滑動連接于底座，位移架設置有兩個，兩個位移架固定連接于第一支架上部，第一絲桿設置于兩個位移架之間，第一絲桿固定連接于第一支架。本發明能夠實現實時清理和回收雕刻機在雕刻時產生的塵屑，保證雕刻機的加工精度，提高加工環境的舒適度，且雕刻機能夠擺動運動，使雕刻機能夠加工更加復雜的工件，提高了雕刻機的靈活性和泛用性。

技術研發人員：丁紅偉,徐雪峰,孫君
受保護的技術使用者：上海億鼎技術（集團）有限公司
技術研發日：
技術公布日：2025/4/28
