本發明屬于機械設備，涉及一種履帶輪，尤其涉及一種彈性液壓式輪數可變履帶輪。

背景技術：

1、履帶輪作為一種重要的移動裝置，廣泛應用于各類需要在復雜地形行駛的農機設備中，然而傳統的履帶輪結構卻難以滿足現代農業的需求。傳統履帶輪由固定數量的輪子與環繞的履帶構成，在面對復雜多變的農田路面激勵時暴露出諸多弊端。當傳統農用履帶輪遇到路面激勵增大時，由于其輪數固定，無法靈活調整支撐結構，往往難以提供足夠的支撐力。這不僅會使農機在行駛過程中頻繁下陷，增加行駛阻力，降低作業速度，還可能導致農機行駛軌跡偏移，影響作業精度，嚴重時甚至?xí)斐赊r(nóng)機陷入泥沼無法動彈，極大地阻礙農業生產進程。傳統履帶輪的剛性連接固定機構在面對農田中常見的凸起、坑洼等地形所產生的振動時，無法有效地進行緩沖。強烈的振動不僅會使農機操作人員感到不適，降低操作的準確性和效率，而且長期的振動沖擊還會加速農機零部件的磨損和疲勞損壞，增加設備的維修成本和停機時間，影響農機的使用壽命和可靠性。傳統農用履帶輪在支撐力、行走穩定性和振動緩沖能力等方面的局限性，迫切需要一種能夠根據路面激勵變化調節輪數、增強支撐和緩沖性能的新型農用履帶輪裝置，以滿足日益多樣化和復雜的農業生產需求。

技術實現思路

1、本發明提供一種彈性液壓式輪數可變履帶輪，以克服現有技術的缺陷。

2、為實現上述目的，本發明采用以下技術方案：

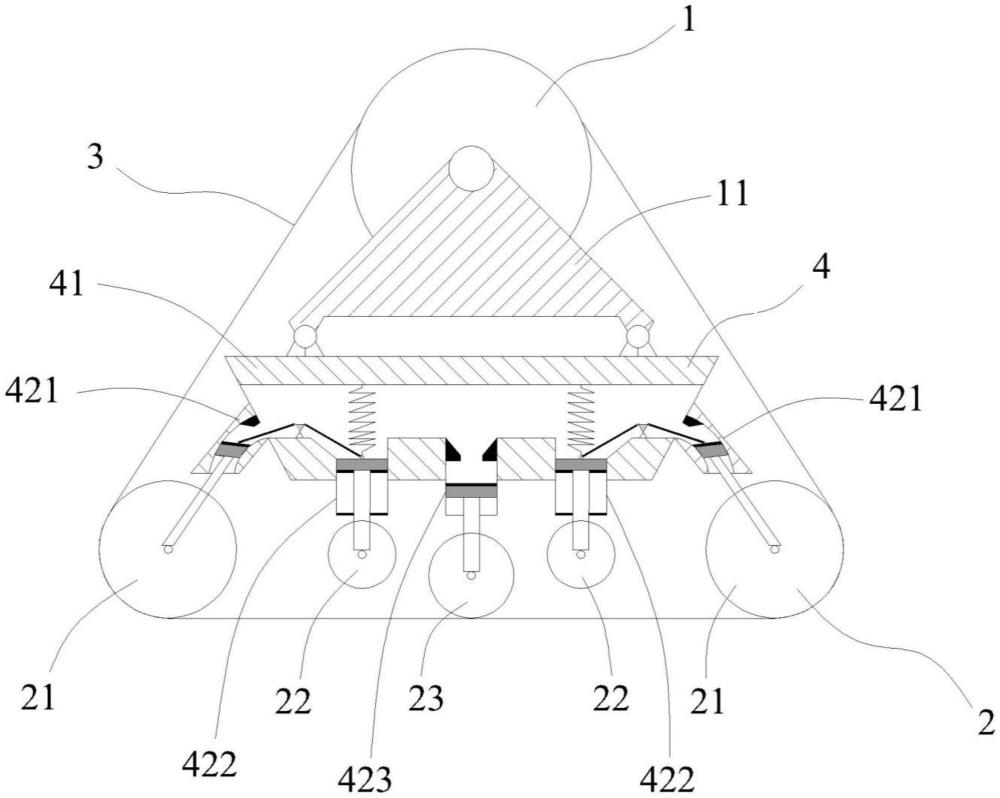

3、一種彈性液壓式輪數可變履帶輪，包括驅動輪、若干從動輪和履帶，履帶套在驅動輪和從動輪外，驅動輪能夠被驅動轉動，通過從動輪一起帶動履帶行走；履帶輪還包括液壓缸；液壓缸包括總腔體以及位于其下方并與其連通的多個分腔體；若干從動輪與多個分腔體一一對應；每個分腔體內均設有與其匹配的活塞，活塞下方設有伸出分腔體的活塞桿，對應的從動輪安裝在活塞桿下端，隨活塞伸縮；多個分腔體包括兩個曲型腔體、若干彈性腔體和至少一個原腔體，對應的從動輪分別為曲型從動輪、彈性從動輪和原從動輪；兩個曲型腔體分別位于前后兩端；曲型腔體的內壁呈向外凸起的曲面，曲型從動輪始終張緊履帶；彈性從動輪和原從動輪伸出時張緊履帶，收縮時與履帶不接觸；彈性腔體的活塞與總腔體的上壁之間連接有彈性件；總腔體和活塞上方的分腔體內有液壓油；曲型從動輪和原從動輪伸出時，彈性從動輪在彈性件的拉力作用下處于收縮狀態；曲型從動輪和原從動輪收縮時，液壓力擠壓彈性從動輪伸出。

4、為優化上述技術方案，采取的具體措施還包括：

5、進一步地，所述彈性腔體和原腔體交替設置，兩個曲型腔體均與彈性腔體相鄰；曲型腔體和與其相鄰的彈性腔體的活塞之間設有連桿組件；曲型腔體的活塞上移時，通過連桿組件推動彈性腔體的活塞下移；彈性腔體的活塞上移時，通過連桿組件推動曲型腔體的活塞下移。

6、進一步地，所述連桿組件包括搖臂、外推桿和內推桿；搖臂的下端轉動連接在總腔體的下壁上，位于所述曲型腔體和與其相鄰的彈性腔體之間；搖臂的前后兩側分別與外推桿和內推桿的一端轉動連接，外推桿的另一端與曲型腔體的活塞轉動連接，內推桿的另一端與彈性腔體的活塞轉動連接。

7、進一步地，所述彈性腔體的數量為兩個，原腔體的數量為一個。

8、進一步地，所述曲型腔體和原腔體內均固定有止擋，止擋位于活塞的上方。

9、進一步地，所述原腔體內止擋的數量為兩個，分別設置在前、后兩側；曲型腔體內止擋的數量為一個，設置在外側。

10、進一步地，所述曲型腔體和原腔體內，止擋的下側和活塞的上側分別設有相互吸引的磁鐵。

11、進一步地，所述彈性腔體內，活塞的下側和彈性腔體的下壁分別設有相互吸引的磁鐵。

12、進一步地，所述彈性件為彈簧。

13、進一步地，所述驅動輪配有輪轂支架；輪轂支架固定在液壓缸上方，驅動輪安裝在輪轂支架上端。

14、本發明的有益效果在于：本發明提供一種可隨路面激勵變化而改變輪數的液壓履帶輪裝置，通過液壓力和彈性件來調整履帶輪輪數的結構，能夠在工作過程中根據路面激勵大小的變化自主調節輪數，并且能夠?qū)崿F(xiàn)履帶的張緊，以達到良好的行駛效果。同時，本發明通過設置向外凸起的曲型腔體，可使相應的從動輪做弧形的伸縮運動，從而使履帶被拉緊實現張緊效果。此外，本發明還通過設置連桿組件放大路面激勵效果，更好地實現從動輪之間的聯動工作。本發明有效地解決了傳統履帶輪因路面激勵大小變化而產生的支撐力不足的問題，增強了行走的穩定性以及振動緩沖的能力，能夠滿足履帶輪行駛過程中因路面激勵變化而產生的需求。

技術特征：

1.一種彈性液壓式輪數可變履帶輪，包括驅動輪、若干從動輪和履帶，履帶套在驅動輪和從動輪外，驅動輪能夠被驅動轉動，通過從動輪一起帶動履帶行走，其特征在于：

2.根據權利要求1所述的彈性液壓式輪數可變履帶輪，其特征在于：

3.根據權利要求2所述的彈性液壓式輪數可變履帶輪，其特征在于：

4.根據權利要求2所述的彈性液壓式輪數可變履帶輪，其特征在于：

5.根據權利要求1所述的彈性液壓式輪數可變履帶輪，其特征在于：

6.根據權利要求5所述的彈性液壓式輪數可變履帶輪，其特征在于：

7.根據權利要求5所述的彈性液壓式輪數可變履帶輪，其特征在于：

8.根據權利要求1所述的彈性液壓式輪數可變履帶輪，其特征在于：

9.根據權利要求1所述的彈性液壓式輪數可變履帶輪，其特征在于：

10.根據權利要求1所述的彈性液壓式輪數可變履帶輪，其特征在于：

技術總結
本發明公開了一種彈性液壓式輪數可變履帶輪，屬于機械設備技術領域，包括驅動輪、若干從動輪和履帶，還包括液壓缸；液壓缸包括總腔體及多個分腔體；每個分腔體內均設有活塞，活塞下方設有活塞桿，從動輪安裝在活塞桿下端；多個分腔體包括兩個曲型腔體、若干彈性腔體和至少一個原腔體，對應的從動輪分別為曲型從動輪、彈性從動輪和原從動輪；兩個曲型腔體分別位于兩端；曲型腔體的內壁呈曲面，曲型從動輪始終張緊履帶；彈性從動輪和原從動輪伸出時張緊履帶，收縮時與履帶不接觸；彈性腔體的活塞與總腔體的上壁之間連接有彈性件。本發明有效解決傳統履帶輪因路面激勵大小變化而產生的支撐力不足、行走穩定性較差以及振動緩沖能力較弱的問題。

技術研發人員：崔嵩,項宣,臧利國,孔唯藝,柏宇星,周道程,張偉昕,韓雅雯
受保護的技術使用者：南京工程學院
技術研發日：
技術公布日：2025/4/28
