本實用新型涉及一種冷卻裝置，具體涉及一種飼料用逆流式冷卻裝置。

背景技術：

制粒機壓出的顆粒飼料，溫度為75～95℃，含水率為13%～18%，易碎且不宜立即儲存，所以需要有冷卻器將其迅速冷卻干燥；冷卻器有立式、臥式和逆流式等多種；逆流式冷卻器以其自動化程度高，吸風量小，功耗低，占地面積小等優點，成為當今主流的冷卻器，在飼料企業被廣泛應用；冷卻器在冷卻物料的過程中，風機是始終工作的，因為物料是從上向下流動，而冷空氣是由下向上流動的，與物料流動的方向相反，并且冷風與冷料接觸，熱風與熱料接觸，使得顆粒逐漸冷卻，所以這種冷卻器稱為逆流式冷卻器；逆流式冷卻器避免了熱料與冷風接觸，驟冷干裂的現象發生。

技術實現要素：

本實用新型的目的是提供自動化程度高、功耗低、有效避免飼料顆粒在冷卻過程中驟冷干裂現象發生的一種飼料用逆流式冷卻裝置。

一種飼料用逆流式冷卻裝置包括進料口、出料口、冷卻箱體、機架、出料斗；還包括閉風器、出風管、進風口、上料位傳感器、下料位傳感器、滑動式排料裝置、傳動裝置、智能控制系統；所述的滑動式排料裝置設置在冷卻箱體下方；所述的進風口設置在出料斗上方；所述的上料位傳感器和下料位傳感器安裝在冷卻箱體內；所述的傳動裝置與滑動式排料裝置連接；所述的出風管設置在右上方；所述的智能控制系統與上料位傳感器、下料位傳感器、傳動裝置連接。

所述的滑動式排料裝置包括分隔框、活動框、固定框；所述的活動框與傳動裝置連接；所述的固定框與固定框調節裝置連接。

當飼料顆粒到達上料位傳感器位置時，上料位傳感器將信號傳給智能控制系統，控制傳動裝置帶動滑動式排料裝置工作，滑動框與固定框之間的縫隙達到一定程度時，飼料顆粒經滑動框與固定框之間的縫隙排出，經出料斗后由出料口排出；當飼料顆粒的排料量大于進料量時，飼料顆粒逐漸下降到下料位傳感器時，下料位傳感器將信號傳給智能控制系統，控制傳動裝置停止工作，排料停止；此時進料繼續進行，直到料層又達到上料位傳感器位置時，傳動裝置又開始工作。

本實用新型專利通過上料位傳感器、下料位傳感器有效控制物料的進出，實現了物料冷卻的自動化控制；通過風向流動與物料流動的逆流式冷卻，有效防止了物料驟冷干裂現象的發生。

附圖說明

圖1：本實用新型專利結構圖；

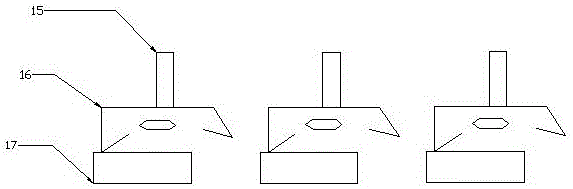

圖2：本實用新型專利滑動式排料裝置結構圖。

具體實施方式

一種飼料用逆流式冷卻裝置包括進料口（1）、出料口（2）、冷卻箱體（3）、機架（4）、出料斗（5）；還包括閉風器（6）、出風管（7）、進風口（8）、上料位傳感器（9）、下料位傳感器（10）、滑動式排料裝置（11）、傳動裝置（12）、智能控制系統（13）；所述的滑動式排料裝置（11）設置在冷卻箱體（3）下方；所述的進風口（8）設置在出料斗（5）上方；所述的上料位傳感器（9）和下料位傳感器（10）安裝在冷卻箱體（3）內；所述的傳動裝置（12）與滑動式排料裝置（11）連接；所述的出風管（7）設置在右上方；所述的智能控制系統（13）與上料位傳感器（9）、下料位傳感器（10）、傳動裝置（12）連接。

所述的滑動式排料裝置（11）包括分隔框（15）、活動框（16）、固定框（17）；所述的活動框（16）與傳動裝置（12）連接；所述的固定框（17）與固定框調節裝置（14）連接。

當飼料顆粒到達上料位傳感器（9）位置時，上料位傳感器（9）將信號傳給智能控制系統（13），控制傳動裝置（12）帶動滑動式排料裝置（11）工作，滑動框與固定框（17）之間的縫隙達到一定程度時，飼料顆粒經滑動框與固定框（17）之間的縫隙排出，經出料斗（5）后由出料口（2）排出；當飼料顆粒的排料量大于進料量時，飼料顆粒逐漸下降到下料位傳感器（10）時，下料位傳感器（10）將信號傳給智能控制系統（13），控制傳動裝置（12）停止工作，排料停止；此時進料繼續進行，直到料層又達到上料位傳感器（9）位置時，傳動裝置（12）又開始工作。

本實用新型專利通過上料位傳感器（9）、下料位傳感器（10）有效控制物料的進出，實現了物料冷卻的自動化控制；通過風向流動與物料流動的逆流式冷卻，有效防止了物料驟冷干裂現象的發生。
