本實用新型涉及冰淇淋機技術領域，尤其是一種冰淇淋機冷凍缸排氣系統。

背景技術：

多年來，冰淇淋以其輕滑而細膩的組織、緊密而柔軟的形體、醇厚而持久的風味以及冰涼甜美等特點，深受廣大消費者的歡迎，市場上對冰淇淋的需求量很大，尤其是在客流高峰期經常會出現供不應求的現象。

目前，市場上使用或銷售的冰淇淋機冷凍缸不具備排氣系統，當空的冷凍內第一次加入漿料制作冰淇淋時，因冷凍缸內的空氣無法排出，會造成第一缸冰淇淋膨化率過高，大大影響冰淇淋品質；除了影響冰淇淋的膨化率外，還會造成漿料凍結成冰塊，漿料凍結成冰塊后冷凍缸內的攪拌裝置無法正常運轉，導致攪拌裝置和與之相關聯的零部件、電器件也發生損壞。

技術實現要素：

本實用新型要解決的技術問題是：為了克服現有技術的不足，提供一種冰淇淋機冷凍缸排氣系統。

本實用新型解決其技術問題所采用的技術方案是：冰淇淋機冷凍缸排氣系統，具有安裝在冷凍缸前端的斟出裝置和安裝在冷凍缸底部進料管中的進料單向閥，斟出裝置上開設有排氣通道，排氣通道包括開設在斟出裝置前端的橫向盲孔和開設在斟出裝置頂部且與橫向盲孔相匯合的縱向通孔，斟出裝置的縱向通孔內插裝有排氣桿，排氣桿在沿著縱向通孔上移后冷凍缸的腔室與斟出裝置的排氣通道相通，排氣桿在沿著縱向通孔下移后冷凍缸的腔室與斟出裝置的排氣通道隔斷。

進一步具體地說，上述技術方案中所述排氣桿的密封圈安裝槽內套裝有排氣桿密封圈。

進一步具體地說，上述技術方案中所述斟出裝置套裝在冷凍缸前端的兩個安裝螺栓上并由與安裝螺栓螺紋配合的兩個固定螺母緊固。

本實用新型的有益效果：當往空的冷凍缸內加入漿料時，冷凍缸內多余的空氣會通過排氣口排出，使冷凍缸內的漿料與空氣的比例合理，在保證制作的冰淇淋具有合格膨化率的同時，也避免發生因冷凍缸內空氣過多而發生凍缸現象，防止因凍缸而造成零部件和電器件的損壞，有利于降低機器的成本。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型冰淇淋機冷凍缸排氣系統的結構示意圖；

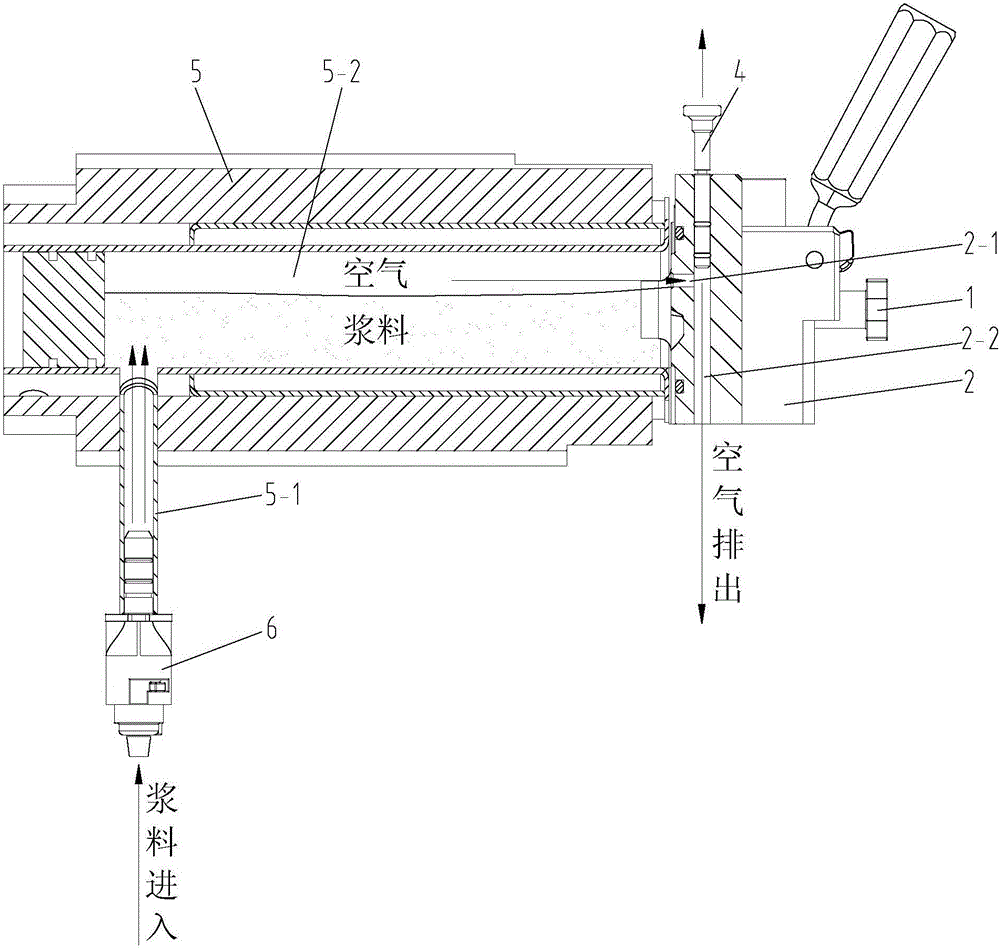

圖2是本實用新型冰淇淋機冷凍缸排氣系統的使用狀態結構示意圖一；

圖3是本實用新型冰淇淋機冷凍缸排氣系統的使用狀態結構示意圖二。

圖中：1、固定螺母；2、斟出裝置；2-1、橫向盲孔；2-2、縱向通孔；3、排氣桿密封圈；4、排氣桿；4-1、密封圈安裝槽；5、冷凍缸；5-1、進料管；5-2、腔室；5-3、安裝螺栓；6、進料單向閥。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

見圖1、圖2和圖3，冰淇淋機冷凍缸排氣系統，具有安裝在冷凍缸5前端的斟出裝置2和安裝在冷凍缸5底部進料管5-1中的進料單向閥6，斟出裝置2套裝在冷凍缸5前端的兩個安裝螺栓5-3上并由與安裝螺栓5-3螺紋配合的兩個固定螺母1緊固。斟出裝置2上開設有排氣通道，排氣通道包括開設在斟出裝置2前端的橫向盲孔2-1和開設在斟出裝置2頂部且與橫向盲孔2-1相匯合的縱向通孔2-2，斟出裝置2的縱向通孔2-2內插裝有排氣桿4，排氣桿4的密封圈安裝槽4-1內套裝有排氣桿密封圈3，密封圈安裝槽4-1和排氣桿密封圈3的數量均為三個。排氣桿4在沿著縱向通孔2-2上移后冷凍缸5的腔室5-2與斟出裝置2的排氣通道相通，排氣桿4在沿著縱向通孔2-2下移后冷凍缸5的腔室5-2與斟出裝置2的排氣通道隔斷。

見圖2，當往空的冷凍缸5的腔室5-2內第一次加入漿料時，先將排氣桿4向上拔，保證斟出裝置4內排氣通道的暢通，漿料通過進料單向閥6進入冷凍缸5的腔室5-2內，冷凍缸5的腔室5-2內多余的空氣通過斟出裝置5的排氣通道排出。

見圖3，當冷凍缸5的腔室5-2內的漿料液位達到一定高度，漿料從排氣口流出時停止加料，再將排氣桿4向下插入斟出裝置2，封閉斟出裝置2上的排氣通道，防止?jié){料再制作冰淇淋的時候從排氣通道內泄漏。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
