本發明涉及到制茶機械領域，特別涉及到一種制茶碰青機。

背景技術：

碰青是制茶工藝中的一道非常重要的工序，他是將從茶樹上摘下的青茶葉經過短時間晾曬后使青茶葉之間相互摩擦碰撞，青茶葉之間相互摩擦碰撞的越充分，制出的茶品質就越好。以往都是人工雙手抱著青茶葉在手中反復抖動，這樣勞動強度大，效率低，制茶成本高。在相關的檢索有一種碰青機，他由送料機構、碰青機構和接料機構組成，送料機構有一段斜向的輸送帶和一段水平輸送帶，碰青機構是由兩個相對的梳子狀耙單元組成，每個梳子狀耙單元上下間隔一段距離的設有四層梳子狀耙，耙齒之間間隔一段距離，兩個相對梳子狀耙單元的耙齒相互伸入對方的耙齒之間間隔中，工作時兩個相對的梳子狀耙單元上下相互交替往復運動，當送料機構將青茶葉送到兩個相對的梳子狀耙單元的上方后在重力的作用下掉落到梳子狀耙中，梳子狀耙單元上下相互交替往復運動迫使青茶葉相互碰撞，同時青茶葉在重力的作用下，順著耙齒之間的縫往下掉落到接料的簸幾上。這種機器誕生雖然在很大程度上降低了勞動強度提高了生產效率，但其碰青的效果還不是很理想。關鍵在于碰青機構存在如下的不足：1、碰青不夠充分，碰青效果不理想。耙齒之間有間距，間距大許多青茶葉沒有什么碰就從耙齒之間的間距直接落到接料的簸幾上，間距小青茶葉下落慢有時還會落不下去堵在耙上，加上青茶葉從送料機構落下到接料的簸幾上的高度差有限，青茶葉沒有得到充分的碰撞就落到接料的簸幾上了；2、兩個相對的梳子狀鋼耙單元自重相對來說比較重，上下相互交替往復運動電機輸出的功率需要消耗相當一部分去克服梳子狀鋼耙單元往復運動的慣性浪費電能，同時會產生震動對機械的壽命有嚴重的影響；3、產能無法提高，由于上下相互交替往復運動的原因，往復的頻率不能太快，也就是碰青想快快不了產量無法提高。如何克服現有技術以上的問題，提供一種在相同的時間內碰青充分效果好，產量高，在相同產量的前提下耗電省的制茶碰青機，就成了本發明的研究課題。

技術實現要素：

本發明的目的就是要客服現有技術存在的不足，提供一種碰青充分效果好，產量高，省電的一種制茶碰青機。為了實現以上的目的，本發明是通過以下技術方案來實現的.一種制茶碰青機，由皮帶送料機構、碰青機構、機架和接料機構組成，其特征在于所述皮帶送料機構由儲料斗，料斗架，皮帶送料機組成，皮帶送料機成斜向上設置，整個皮帶送料機通過驅動輥和從動輥定位在機架上料弦桿上，儲料斗設置在皮帶送料機下部并定位在機架上料弦桿和料斗架上，上料驅動電機定位在與上料弦桿相接機架豎桿上，上料驅動電機軸上裝有驅動鏈輪，皮帶送料機上部的驅動輥伸出軸上裝有從動鏈輪，驅動鏈輪與從動鏈輪通過鏈條相互傳動鏈接，皮帶送料機的輸送帶上繞整條輸送帶設有數塊上料板，上料版的長度方向垂直于輸送帶的運動方向，皮帶送料機的輸送帶上沿輸送帶的送料方向緊貼上料板長度的兩端設有擋料板，所述擋料板定位在上料弦桿上，卸料斗定位在皮帶送料機上部的驅動輥下方的機架的的上料弦桿上并伸入到碰青滾筒中；所述碰青機構由碰青滾筒、滾筒驅動裝置、滾筒限定導輪裝置和吐料舌組成，所述碰青滾筒為一圓筒式結構其成右高左低傾斜布置，傾斜角為6o~12o，其內壁圓周上沿筒長度方向設有數塊掛料板，為了盡量抬高青茶葉下墜的高度以提高青茶葉之間相互碰撞的力度和碰撞效果，掛料板所在平面與圓筒直徑所在平面的夾角為4o~10o，碰青滾筒的一端外圓周設有太陽齒圈，太陽齒圈圓周與三個以上的行星齒輪相嚙合其中有一個為驅動行星齒輪其將動力傳遞給太陽齒圈從而驅動碰青滾筒轉動，其余為從動行星齒輪，每一個從動行星齒輪通過其自身的軸頭用緊固件限定在臥式帶座軸承中并通過臥式帶座軸承用緊固件固定在機架上的行星齒輪架上，滾筒驅動裝置由滾筒驅動電機、驅動行星齒輪及太陽齒圈組成，驅動行星齒輪裝配在滾筒驅動電機輸出軸上，驅動電機用緊固件安裝在行星齒輪架上的電機安裝板上，滾筒限定導輪裝置由通過導輪架立桿定位在機架上并套在碰青滾筒外的圓形行星導輪架、行星導輪、設在碰青滾筒另一端外圓周緣口的圓形導軌組成，行星導輪設有三個以上并通過其內的軸承定位在導輪軸上，導輪軸又定位在行星導輪架上，行星導輪架上的行星導輪及行星齒輪架上的行星齒輪使碰青滾筒在行星導輪及行星齒輪限定圓內轉動。為了防止碰青滾筒在轉動的過程中青茶葉從碰青滾筒低的左端口滑出影響碰青效果，在碰青滾筒左端口一圈設有圓環形擋板。所述吐料舌一端伸入碰青滾筒左端內，另一端斜向下對著接料機構的簸幾上方，吐料舌通過銷桿定位在行星齒輪架上；接料機構由圓形接料轉盤、轉盤驅動機構、中心架、定位在轉盤導輪圈上的轉盤導輪組成，圓形接料轉盤的背面設有同心的圓形導軌其背面中心設有轉盤驅動軸，圓形接料轉盤連同轉盤驅動軸一起通過轉盤帶座軸承限定在中心架的上方，轉盤驅動機構由轉盤驅動電機、減速器、一個小傘形齒輪和一個大傘形齒輪組成，大傘形齒輪裝配在轉盤驅動軸上，小傘形齒輪裝配在減速器輸出軸上，大小傘形齒輪相互傳動連接，轉盤導輪圈和中心架及轉盤驅動機構均固裝在地坑下。

進一步的，以上所述的行星齒輪其每一個行星齒輪的軸向兩端均設有擋片，擋片間的間距與太陽齒圈的寬度相對應并將太陽齒圈限定在擋片之間。

進一步的，以上所述的碰青滾筒另一端外圓周緣口的圓形導軌及圓形行星導輪架和圓形接料轉盤的背面設有同心的圓形導軌均為用角鋼卷制成型，為了增加圓形接料轉盤的剛度，其背面焊接有角鋼作為加強筋。

進一步的，為提高碰青的效果可在儲料斗中加設一根耙輥，耙輥的動力由從動輥伸出軸通過鏈傳動或者帶傳動來完成。

進一步的，以上所述的接料機構的轉盤驅動機構中的轉盤驅動電機和減速器為帶減速器的一體式的減速電機或是獨立的電機與減速器通過聯軸器相連接。

本發明是這樣工作的：青茶葉倒入儲料斗中，輸送帶帶動上料板將青茶葉往上送，而在儲料斗中等待上料的青茶葉在耙輥的作用下進行預先碰青，這是第一次碰青。往上送走的青茶葉到頂后在重力的作用下掉落到卸料斗中，這是第二次碰青。在重力的作用下卸料斗將青茶葉倒入到碰青滾筒，這是第三次碰青。碰青滾筒轉動將卸料斗掉落到碰青滾筒內壁底部的青茶葉沿內壁逐漸抬高，在抬高的過程中青茶葉之間一邊翻滾進行摩擦碰青，一邊由內筒壁的掛料板將青茶葉舉到高點落下迫使青茶葉之間相互撞擊進行碰青，青茶葉從進入碰青滾筒到出碰青滾筒要經歷十幾次跌落翻滾抬升的過程，每一片青茶葉都必須經歷這一過程。而現有青茶葉碰青機，有許多青茶葉會從梳子狀的耙齒之間的空間中直接掉落到接料盤中。碰青完成后碰青滾筒將青茶葉從出口高處掉落到吐料舌又完成一次碰青，再由吐料舌落到接料盤上的簸幾上再完成一次碰青，最后在轉盤轉動下，碰青完畢的青茶葉均勻灑落在簸幾中。

從以上本發明技術方案中可以看到，結構中沒有往復運動的構件只有連續運轉的構件，因而在相同的產量下電機功率可以減小耗電少，同時碰青產量也可以有較大的提升，在整個碰青的過程中青茶葉之間的碰青充分效果好。

為了更好說明本發明，下面結合具體實施例的相關結構圖作進一步的說明。

附圖說明

圖1是本發明具體實施例的主視圖。

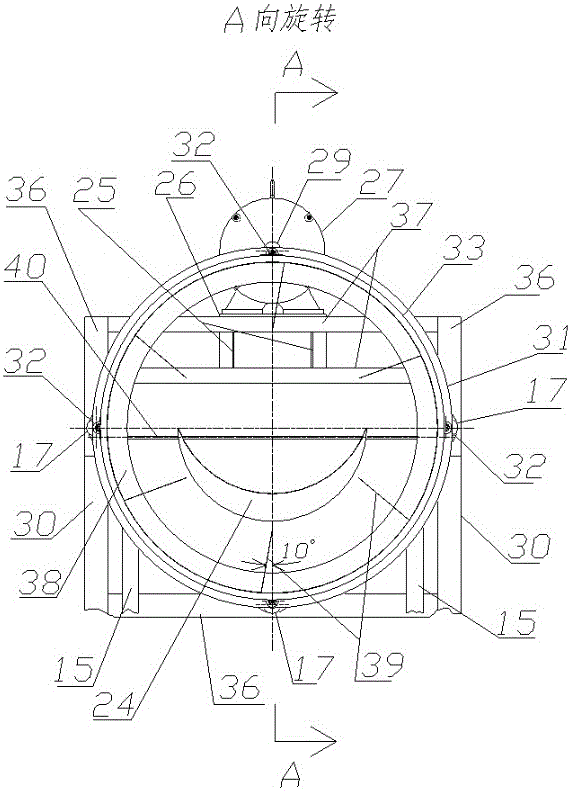

圖2是圖1的A向視圖旋轉。

圖3是圖1的A-A剖視圖旋轉。

圖4是圖1的B-B剖視圖旋轉。

圖5是圖1的C-C剖視圖旋轉。

圖6是圖1的B向視圖旋轉。

圖7是圖2的A-A剖視圖旋轉。

圖8是圖1的A局部放大圖。

圖9是圖3的A局部放大圖。

圖10是圖4的A局部放大圖。

圖11是圖4的B局部放大圖。

圖12是圖7的A局部放大圖。

圖13是圖7的B局部放大圖。

圖14是圖7的C局部放大圖。

圖15是圖14的A局部放大圖。

圖16是圖14的B局部放大圖。

圖中 ：1-碰青滾筒；2-卸料斗；3-立式帶座軸承；4-擋料板；5-驅動輥；6-從動鏈輪；7-輸送帶；8-儲料斗；9-料斗架；10-豎桿；11-從動輥；12-上料弦桿；13-上料板；14-上料驅動電機；15-行星導輪架立桿；16-機架；17-行星齒輪；18-圓形接料轉盤；19-轉盤驅動電機；20-減速器；21-簸幾；22-軸頭；23-臥式帶座軸承；24-吐料舌；25-安裝板斜撐；26-電機安裝板；27-滾筒驅動電機：28-太陽齒圈；29-驅動行星齒輪；30-行星齒輪架斜拉桿；31-圓形行星導輪架；32-行星導輪；33-圓形導軌；34-驅動鏈輪；35-輸送帶驅動鏈條；36-行星齒輪架；37-行星齒輪架橫桿；38-圓環形擋板；39-掛料板；40-銷桿；41-轉盤驅動軸；42-大傘形齒輪；43-轉盤地坑；44-中心架地坑；45-中心架；46-轉盤驅動電機安裝版；47-小傘形齒輪；48-圓形導軌；49-加強筋；50-轉盤導輪；51-轉盤導輪圈；52-轉盤帶座軸承；53-耙輥；54-耙輥鏈輪；55-耙輥傳動鏈條；56-轉盤帶座軸承。

具體實施方式

以上圖1~圖16為本發明具體實方式的一實施例。從圖中可以看出，本發明由皮帶送料機構、碰青機構、機架和接料機構組成，所述皮帶送料機構由儲料斗8，料斗架9，皮帶送料機組成，皮帶送料機成斜向上設置，整個皮帶送料機通過驅動輥5和從動輥11定位在機架上料弦桿12上，儲料斗8設置在皮帶送料機下部并定位在機架上料弦桿12和料斗架9上，上料驅動電機14定位在與上料弦桿12相接機架16的豎桿10上，上料驅動電機14軸上裝有驅動鏈輪34，皮帶送料機上部的驅動輥5伸出軸上裝有從動鏈輪6，驅動鏈輪34與從動鏈輪6通過輸送帶驅動鏈條35相互傳動鏈接，皮帶送料機的輸送帶7上繞整條輸送帶設有數塊上料板13，上料版13的長度方向垂直于輸送帶7的運動方向，皮帶送料機的輸送帶7上沿輸送帶7的送料方向緊貼上料板13長度的兩端設有擋料板4，所述擋料板4定位在上料弦桿12上，卸料斗2定位在皮帶送料機上部的驅動輥5下方的機架16的上料弦桿12上并伸入到碰青滾筒1中；碰青機構由碰青滾筒1、滾筒驅動裝置、滾筒限定導輪裝置和吐料舌24組成，碰青滾筒1為一圓筒式結構其成右高左低傾斜布置，傾斜角為8o，其內壁圓周上沿筒長度方向設有數塊掛料板39，為了盡量抬高青茶葉下墜的高度以提高青茶葉之間相互碰撞的力度和碰撞效果，掛料板39所在平面與圓筒直徑所在平面的夾角為10o，碰青滾筒1的一端外圓周設有太陽齒圈28，太陽齒圈28與三個從動行星齒輪17相嚙合，從動行星齒輪17通過其自身的軸頭22用緊固件限定在臥式帶座軸承23中并通過臥式帶座軸承23用緊固件固定在機架16上的行星齒輪架36上，滾筒驅動電機27、驅動行星齒輪29及太陽齒圈28構成滾筒驅動機構，驅動行星齒輪29裝配在滾筒驅動電機27輸出軸上，驅動電機27用緊固件安裝在行星齒輪架36上的電機安裝板26上。滾筒限定導輪裝置由通過導輪架立桿15定位在機架16上并套在碰青滾筒1外的圓形行星導輪架31、行星導輪32、設在碰青滾筒1另一端外圓周緣口的圓形導軌33組成，四個行星導輪32通過其內的軸承定位在導輪軸上，導輪軸又定位在行星導輪架31上，行星導輪架31上的行星導輪32及行星齒輪架36上的行星齒輪17使碰青滾筒1在行星導輪32及行星齒輪17限定圓內轉動。為了防止碰青滾筒1在轉動的過程中青茶葉從碰青滾筒1低的左端口滑出影響碰青效果造成浪費，在碰青滾筒1左端口一圈設有圓環形擋板38。吐料舌24一端伸入碰青滾筒1左端內，另一端斜向下對著接料機構的簸幾21上方，吐料舌24通過銷桿40定位在行星齒輪架36上。圓形接料轉盤18、轉盤驅動機構、中心架45、定位在轉盤導輪圈51上的四個轉盤導輪50構成接料機構，圓形接料轉盤18的背面設有同心的圓形導軌48其背面中心設有轉盤驅動軸41，圓形接料轉盤18連同轉盤驅動軸41一起通過轉盤帶座軸承56限定在中心架45的上方，轉盤驅動機構由轉盤驅動電機19、減速器20、一個小傘形齒輪47和一個大傘形齒42輪組成，大傘形齒輪42裝配在轉盤驅動軸41上，小傘形齒輪47裝配在減速器20輸出軸上，大小傘形齒輪相互傳動連接，轉盤導輪圈51固定在轉盤地坑43上，中心架45及轉盤驅動電機19、減速器20、均固裝在中心架地坑44上的安裝版上。為了更好限定碰青滾筒1驅動行星齒輪29和從動行星齒輪17的軸向兩端均設有擋片（見圖8、圖12），擋片間的間距與太陽齒圈28的寬度相對應并將太陽齒圈28限定在擋片之間。圓形導軌33、圓形行星導輪架31、圓形導軌48、轉盤導輪圈51均為用角鋼卷制成型，圓形接料轉盤的背面焊接有角鋼加強筋49。在儲料斗中加設一根耙輥53，以便提高碰青的效果，耙輥53由自身軸端上的耙輥鏈輪54和從動輥11伸出軸上的耙輥鏈輪54通過耙輥傳動鏈條55來帶動。

本發明是這樣工作的：青茶葉倒入儲料斗8中，輸送帶7帶動上料板13將青茶葉往上送，而在儲料斗8中等待上料的青茶葉在耙輥53的作用下進行預先碰青，這是第一次碰青。往上送走的青茶葉到頂后在重力的作用下掉落到卸料斗2中，這是第二次碰青。在重力的作用下卸料斗2將青茶葉倒入到碰青滾筒1，這是第三次碰青。碰青滾筒1轉動將卸料斗2掉落到碰青滾筒1內壁底部的青茶葉沿內壁逐漸抬高，在抬高的過程中青茶葉之間一邊翻滾進行摩擦碰青，一邊由內筒壁的掛料板39將青茶葉舉到高點落下迫使青茶葉之間相互撞擊進行碰青，青茶葉從進入碰青滾筒1到出碰青滾筒要經歷十幾次跌落翻滾抬升的過程，每一片青茶葉都必須經歷這一過程。而現有青茶葉碰青機，有許多青茶葉會從梳子狀的耙齒之間的空間中直接掉落到接料盤中。碰青完成后碰青滾筒1將青茶葉從出口高處掉落到吐料舌24又完成一次碰青，再由吐料舌24落到接料盤上的簸幾21上再完成一次碰青，最后在轉盤轉動下，碰青完畢的青茶葉均勻灑落在簸幾21中。

從以上本發明具體實施例中可以看到，與現有技術相比本發明結構中沒有往復運動的構件只有連續運轉的構件，因而在相同的產量下電機功率可以減小耗電少，同時碰青產量也可以有較大的提升，在整個碰青的過程中青茶葉之間的碰青充分效果好。

以上僅為本發明具體實施例的一種無法一一列舉，凡依本發明的保護范圍所作修改修飾延伸改進均屬于本發明，理應得到保護。
