本技術涉及酥糖加工，尤其涉及一種用于酥糖加工用原料炒制裝置。

背景技術：

1、酥糖是中華特色傳統名點之一，是春節應時糕點，有著悠久的歷史。酥糖由屑子和麥芽糖骨子組成，屑子是酥糖的基本原料，用面粉、棉白糖、熟純芝麻仁、桂花等合制，麥芽糖骨子是麥芽糖釀制而成，經過原料配制、碾屑、熬糖、拉糖、壓糖等多道特殊的傳統工藝精制而成，產品呈長條和麻將形，塊型整齊，用蠟紙包好，酥糖屑中均勻分布著麥芽糖骨子，吃時酥糖屑香甜、麻香濃郁、骨子松脆入口即溶。

2、在酥糖加工加工過程中需要對原料進行炒制，但是，目前常見的炒制裝置只能來回?fù)軇釉希瑹o法對炒制箱中的原料進行翻動，容易出現加熱不均勻的情況，且在炒制完成后無法快速進行排料，造成影響炒制效率的問題。

3、因此，有必要提供一種新的用于酥糖加工用原料炒制裝置解決上述技術問題。

技術實現思路

1、為解決常見的炒制裝置只能來回波動原料，不能對原料進行翻動，容易出現加熱不均勻的情況，且在排料完成后不能快速排料，影響炒制效率的技術問題，本實用新型提供一種用于酥糖加工用原料炒制裝置。

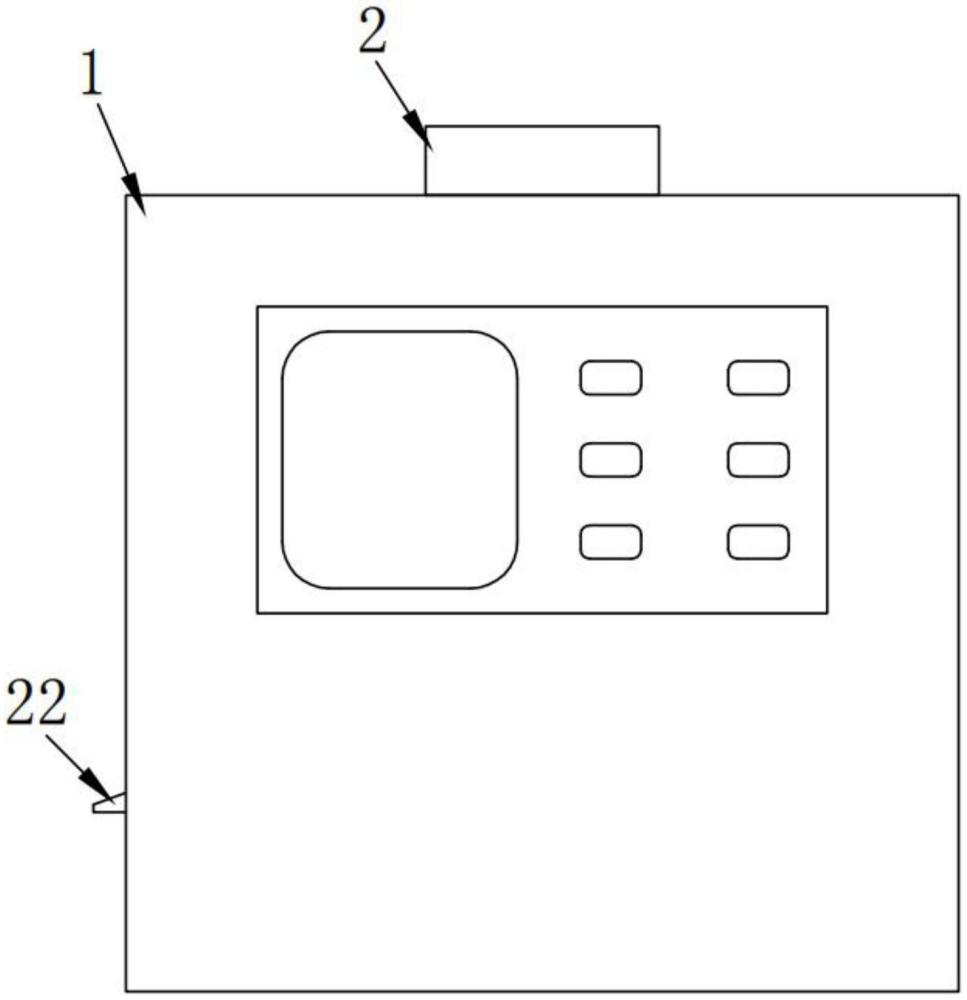

2、本實用新型提供的用于酥糖加工用原料炒制裝置包括：炒制箱；進料箱，所述進料箱固定安裝在所述炒制箱的頂部；支撐板，所述支撐板的一側鉸鏈安裝在所述炒制箱上，所述支撐板上可放置有酥糖加工原料；若干個翻動板，所述翻動板設置在所述炒制箱中位于所述支撐板的上方，所述翻動板可與所述酥糖加工原料相接觸；驅動機構，所述驅動機構設置在所述炒制箱內，所述驅動機構用于帶動所述翻動板順著所述炒制箱內壁轉動；翻動機構，所述翻動機構設置在所述炒制箱中，所述翻動機構用于帶動所述翻動板翻動酥糖加工原料；下料機構，所述下料機構設置在所述炒制箱中，所述下料機構用于帶動所述翻動板偏轉進行下料。

3、優選的，所述驅動機構包括轉動安裝在所述進料箱底部的驅動桿，所述驅動桿的兩側均轉動安裝有若干個轉動桿，所述轉動桿與所述翻動板固定連接，所述進料箱中固定安裝有驅動電機，所述驅動電機的輸出軸與所述驅動桿固定連接。

4、優選的，所述翻動機構包括固定安裝在所述炒制箱內壁上的若干個齒環，所述轉動桿靠近所述炒制箱內壁的一端固定安裝有齒輪，所述齒環與所述齒輪相嚙合。

5、優選的，所述下料機構包括設置在所述炒制箱內的液壓缸，所述液壓缸的輸出桿上固定安裝有安裝架，所述安裝架中滑動設有連接塊，所述安裝架的頂部開設有滑口，所述連接塊貫穿至所述滑口外的一側與所述支撐板下料側的底部鉸鏈連接。

6、優選的，所述液壓缸的底部固定安裝有安裝板，所述安裝板的底部固定安裝有頂輪，所述炒制箱的底部內壁上固定安裝有頂推電機，所述頂推電機的輸出軸上固定安裝有凸輪，所述凸輪與所述頂輪滑動接觸。

7、優選的，所述炒制箱的底部開設有壓縮槽，所述壓縮槽中滑動設有壓縮桿，所述壓縮桿延伸出所述壓縮槽外的一端與所述安裝板固定連接，所述壓縮桿上套設有壓縮彈簧，所述壓縮彈簧的兩端分別與所述炒制箱底部內壁和安裝板固定連接。

8、優選的，所述支撐板上設有加熱板，所述炒制箱的下料口處固定安裝有導料板。

9、與相關技術相比較，本實用新型提供的用于酥糖加工用原料炒制裝置具有如下有益效果：

10、本實用新型提供一種用于酥糖加工用原料炒制裝置：

11、1、通過進料箱方便快速向炒制箱中添加酥糖加工原料，翻動板方便順著炒制箱內壁轉動，對支撐板上的原料進行翻動，通過驅動電機方便驅動驅動桿帶動若干個轉動桿轉動，方便帶動翻動板順著炒制箱內壁開始轉動，方便充分翻炒原料；

12、2、通過轉動桿上與齒環相嚙合的齒輪，方便帶動轉動桿自身開始轉動，從而方便上下翻動原料，方便原料均勻加熱，通過液壓缸方便帶動安裝架向下移動，使連接塊能夠帶動翻動板向下發生偏轉，方便原料的快速下料，通過頂推電機方便驅動輸出軸上的凸輪轉動，方便帶動頂輪上下移動，從而方便使液壓缸帶動翻動板上下抖動，方便快速排出原料；

13、3、通過壓縮彈簧的設置，方便持續提供彈力支撐，方便使頂輪能夠始終保持與凸輪相接觸的狀態，方便翻動板的振動下料，通過加熱板方便對原料進行加熱，導料板方便炒制完成的原料快速排出炒制箱。

技術特征：

1.一種用于酥糖加工用原料炒制裝置，其特征在于，包括：

2.根據權利要求1所述的用于酥糖加工用原料炒制裝置，其特征在于，所述驅動機構包括轉動安裝在所述進料箱底部的驅動桿，所述驅動桿的兩側均轉動安裝有若干個轉動桿，所述轉動桿與所述翻動板固定連接，所述進料箱中固定安裝有驅動電機，所述驅動電機的輸出軸與所述驅動桿固定連接。

3.根據權利要求2所述的用于酥糖加工用原料炒制裝置，其特征在于，所述翻動機構包括固定安裝在所述炒制箱內壁上的若干個齒環，所述轉動桿靠近所述炒制箱內壁的一端固定安裝有齒輪，所述齒環與所述齒輪相嚙合。

4.根據權利要求1所述的用于酥糖加工用原料炒制裝置，其特征在于，所述下料機構包括設置在所述炒制箱內的液壓缸，所述液壓缸的輸出桿上固定安裝有安裝架，所述安裝架中滑動設有連接塊，所述安裝架的頂部開設有滑口，所述連接塊貫穿至所述滑口外的一側與所述支撐板下料側的底部鉸鏈連接。

5.根據權利要求4所述的用于酥糖加工用原料炒制裝置，其特征在于，所述液壓缸的底部固定安裝有安裝板，所述安裝板的底部固定安裝有頂輪，所述炒制箱的底部內壁上固定安裝有頂推電機，所述頂推電機的輸出軸上固定安裝有凸輪，所述凸輪與所述頂輪滑動接觸。

6.根據權利要求5所述的用于酥糖加工用原料炒制裝置，其特征在于，所述炒制箱的底部開設有壓縮槽，所述壓縮槽中滑動設有壓縮桿，所述壓縮桿延伸出所述壓縮槽外的一端與所述安裝板固定連接，所述壓縮桿上套設有壓縮彈簧，所述壓縮彈簧的兩端分別與所述炒制箱底部內壁和安裝板固定連接。

7.根據權利要求1所述的用于酥糖加工用原料炒制裝置，其特征在于，所述支撐板上設有加熱板，所述炒制箱的下料口處固定安裝有導料板。

技術總結
本技術提供一種用于酥糖加工用原料炒制裝置。所述用于酥糖加工用原料炒制裝置包括：炒制箱；進料箱，所述進料箱固定安裝在所述炒制箱的頂部；支撐板，所述支撐板的一側鉸鏈安裝在所述炒制箱上，所述支撐板上可放置有酥糖加工原料；若干個翻動板，所述翻動板設置在所述炒制箱中位于所述支撐板的上方，所述翻動板可與所述酥糖加工原料相接觸；驅動機構，所述驅動機構設置在所述炒制箱內，所述驅動機構用于帶動所述翻動板順著所述炒制箱內壁轉動。本技術提供的用于酥糖加工用原料炒制裝置具有能夠?qū)Τ粗葡渲械乃痔窃线M(jìn)行翻動，避免出現加熱不均勻的情況，且能夠在炒制完成后快速排出原料，提高炒制效率的優點。

技術研發人員：周宇振
受保護的技術使用者：湖北雙和食品股份有限公司
技術研發日：20240407
技術公布日：2025/4/28
