本技術屬于大蒜冷鏈運輸殺菌，特別是涉及一種大蒜冷鏈運輸殺菌設備。

背景技術：

1、冷鏈運輸是指在運輸全過程中，無論是裝卸搬運、變更運輸方式、更換包裝設備等環節，都使所運輸貨物始終保持一定溫度的運輸，大蒜在冷鏈運輸前，需要對其進行殺菌，以保證大蒜在冷鏈運輸后可以直接進行銷售或加工。

2、目前大蒜冷鏈運輸前需要對其進行殺菌，目前大蒜進行殺菌時，大蒜可能會發生堆積的情況，堆積在底部的大蒜無法正常接觸殺菌劑，進而導致其無法被均勻的殺菌，因此需要一種大蒜冷鏈運輸殺菌設備，可以通過推散裝置對堆積的大蒜進行分散，避免大蒜在殺菌時發生堆積的情況，保證了大蒜殺菌的效果。

技術實現思路

1、本實用新型的目的是提供一種大蒜冷鏈運輸殺菌設備，具有可以通過推散裝置對堆積的大蒜進行分散，避免大蒜在殺菌時發生堆積的情況，保證了大蒜殺菌效果的目的，以解決上述背景技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種大蒜冷鏈運輸殺菌設備，其包括箱體，所述箱體的內腔設置有輸送裝置，所述箱體的內腔設置有噴淋管，所述噴淋管的底部設置有三排對稱的噴頭，所述箱體的內腔焊接有擋板，所述擋板的底部焊接有一排縱向的分疏桿，所述箱體的內腔焊接有滑桿，所述箱體的內腔轉動連接有螺紋桿，所述滑桿和螺紋桿位于擋板的右側，所述擋板的右側設置有滑塊，所述滑桿貫穿滑塊并與滑塊滑動連接，所述螺紋桿貫穿滑塊并與滑塊螺紋連接，所述滑塊的底部焊接有撥板，所述箱體的背面通過螺栓固定安裝有電機，所述電機的輸出軸貫穿至箱體的內腔并與螺紋桿固定連接，所述箱體內腔的底部設置有儲水槽，所述儲水槽的內腔設置有加熱裝置，所述箱體的背面設置有水泵，所述水泵的入水口和出水口均設置有管道，所述水泵入水口管道貫穿箱體至儲水槽的內腔，所述水泵出水口管道貫穿箱體并與噴淋管連通。

3、優選的，所述箱體的右側開設有入料口，所述箱體的左側開設有出料口，所述輸送裝置的右側穿過入料口至入料口的外部。

4、優選的，所述箱體的內腔設置有導流板，所述導流板的右側位于儲水槽的頂部，所述導流板為傾斜狀態。

5、優選的，所述箱體的左側焊接有導料槽，所述導料槽位于出料口的底部，所述導料槽為傾斜狀態。

6、優選的，所述箱體的內腔設置有兩個對稱的防塵罩，兩個所述防塵罩分別位于入料口和出料口的內腔，所述防塵罩的底部為條狀，所述防塵罩位于輸送裝置的上方。

7、優選的，所述輸送裝置的表面開設有開孔，所述噴頭噴淋出的殺菌劑會穿過輸送裝置至導流板的頂部。

8、1、本實用新型的有益效果是：本實用新型通過將大蒜倒入入料口的內腔，啟動輸送裝置進行輸送，分疏桿會對大蒜進行分疏，啟動電機進行正反循環旋轉，使螺紋桿通過滑桿的限位帶動滑塊和撥板在擋板的右側滑動，即可達到可以通過推散裝置對堆積的大蒜進行分散，避免大蒜在殺菌時發生堆積的情況，保證了大蒜殺菌效果的目的。

9、2、本實用新型通過導流板的設置，在噴頭進行噴淋殺菌時，噴淋的殺菌劑會穿過輸送裝置到達導流板的頂部，再會通過導流板進入儲水槽的內腔，通過加熱裝置對殺菌劑進行加熱循環使用，避免儲水槽內腔的殺菌劑會快速用完，減少了成本的消耗。

10、3、本實用新型通過防塵罩的設置，防塵罩會對入料口和出料口進行遮擋，避免噴頭進行噴淋時，殺菌劑會濺射出箱體的內腔，同時防塵罩還會對灰塵進行遮擋，避免灰塵進入箱體的內腔，保證了大蒜殺菌的效果。

技術特征：

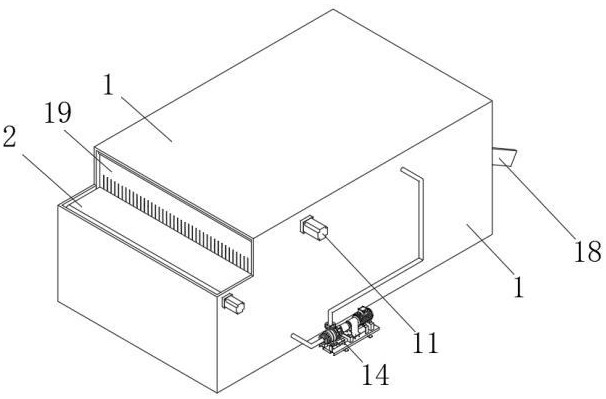

1.一種大蒜冷鏈運輸殺菌設備，其特征在于，包括箱體（1），所述箱體（1）的內腔設置有輸送裝置（2），所述箱體（1）的內腔設置有噴淋管（3），所述噴淋管（3）的底部設置有三排對稱的噴頭（4），所述箱體（1）的內腔焊接有擋板（5），所述擋板（5）的底部焊接有一排縱向的分疏桿（6），所述箱體（1）的內腔焊接有滑桿（7），所述箱體（1）的內腔轉動連接有螺紋桿（8），所述滑桿（7）和螺紋桿（8）位于擋板（5）的右側，所述擋板（5）的右側設置有滑塊（9），所述滑桿（7）貫穿滑塊（9）并與滑塊（9）滑動連接，所述螺紋桿（8）貫穿滑塊（9）并與滑塊（9）螺紋連接，所述滑塊（9）的底部焊接有撥板（10），所述箱體（1）的背面通過螺栓固定安裝有電機（11），所述電機（11）的輸出軸貫穿至箱體（1）的內腔并與螺紋桿（8）固定連接，所述箱體（1）內腔的底部設置有儲水槽（12），所述儲水槽（12）的內腔設置有加熱裝置（13），所述箱體（1）的背面設置有水泵（14），所述水泵（14）的入水口和出水口均設置有管道，所述水泵（14）入水口管道貫穿箱體（1）至儲水槽（12）的內腔，所述水泵（14）出水口管道貫穿箱體（1）并與噴淋管（3）連通。

2.根據權利要求1所述的一種大蒜冷鏈運輸殺菌設備，其特征在于，所述箱體（1）的右側開設有入料口（15），所述箱體（1）的左側開設有出料口（16），所述輸送裝置（2）的右側穿過入料口（15）至入料口（15）的外部。

3.根據權利要求2所述的一種大蒜冷鏈運輸殺菌設備，其特征在于，所述箱體（1）的內腔設置有導流板（17），所述導流板（17）的右側位于儲水槽（12）的頂部，所述導流板（17）為傾斜狀態。

4.根據權利要求3所述的一種大蒜冷鏈運輸殺菌設備，其特征在于，所述箱體（1）的左側焊接有導料槽（18），所述導料槽（18）位于出料口（16）的底部，所述導料槽（18）為傾斜狀態。

5.根據權利要求4所述的一種大蒜冷鏈運輸殺菌設備，其特征在于，所述箱體（1）的內腔設置有兩個對稱的防塵罩（19），兩個所述防塵罩（19）分別位于入料口（15）和出料口（16）的內腔，所述防塵罩（19）的底部為條狀，所述防塵罩（19）位于輸送裝置（2）的上方。

6.根據權利要求5所述的一種大蒜冷鏈運輸殺菌設備，其特征在于，所述輸送裝置（2）的表面開設有開孔，所述噴頭（4）噴淋出的殺菌劑會穿過輸送裝置（2）至導流板（17）的頂部。

技術總結
本技術公開了一種大蒜冷鏈運輸殺菌設備，其包括箱體，所述箱體的內腔設置有輸送裝置，所述箱體的內腔設置有噴淋管，所述噴淋管的底部設置有三排對稱的噴頭，所述箱體的內腔焊接有擋板，所述擋板的底部焊接有一排縱向的分疏桿，所述箱體的內腔焊接有滑桿，所述箱體的內腔轉動連接有螺紋桿，所述滑桿和螺紋桿位于擋板的右側。本技術通過將大蒜倒入入料口的內腔，啟動輸送裝置進行輸送，分疏桿會對大蒜進行分疏，啟動電機進行正反循環旋轉，使螺紋桿通過滑桿的限位帶動滑塊和撥板在擋板的右側滑動，即可達到可以通過推散裝置對堆積的大蒜進行分散，避免大蒜在殺菌時發生堆積的情況，保證了大蒜殺菌效果的目的。

技術研發人員：陳明明,李西金
受保護的技術使用者：江蘇黑珍珠生物科技有限公司
技術研發日：20240407
技術公布日：2025/4/28
