本技術涉及于香菇加工，具體為一種用于香菇加工的受熱均勻烘干室。

背景技術：

1、香菇，具有扶正補虛，健脾開胃，祛風透疹，化痰理氣，解毒，抗癌之功效，用于正氣衰弱，神倦乏力，納呆，消化不良，貧血，佝僂病，高血壓，高脂血癥，慢性肝炎，盜汗，在香菇加工時，需要通過烘干室對香菇進行烘干。

2、例如授權公告號為cn208124739u的一種香菇烘干室，包括烘干室進風口，烘干室進風口與香菇烘干室的內腔的底部相連通；烘干室出風口，雖然上述文件能夠實現可有效提高香菇在烘干過程中香菇蓋緣的受熱均勻性，避免因香菇蓋緣的受熱不均，造成香菇干蓋緣往內翻卷不均，影響香菇干的品質的問題的香菇烘干室；但是在使用時，該烘干室在對香菇進行烘干的過程當中，通過將香菇放在香菇烘干室篩上，進行烘干，由于香菇與香菇烘干室篩接觸的位置，無法直接受到熱氣的接觸，導致該香菇受熱比較慢，在不與香菇烘干室篩接觸的香菇受熱比較快，導致香菇受熱不均勻，從而降低了該烘干室對香菇的烘干效果；同時該烘干室在對香菇進行烘干的時候，由于該烘干室沒有在排氣的位置做任何的過濾裝置，由于香菇在烘干時，會產生一下氣味和水蒸氣，這次氣味和水蒸氣直接排放到外部，對外部的空氣造成污染，從而降低了該烘干室的環保性。

技術實現思路

1、本實用新型的目的是為了解決降低了該烘干室對香菇的烘干效果和降低了該烘干室的環保性問題，而提出的一種用于香菇加工的受熱均勻烘干室。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種用于香菇加工的受熱均勻烘干室，包括烘干室和密封門，所述烘干室的外部安裝有密封門，所述烘干室與進氣管相連接，所述烘干室通過排氣管與過濾箱相連接，所述過濾箱安裝在烘干室的外壁上，所述過濾箱的內部固接有橫柱，所述烘干室的內部設有震動裝置，所述過濾箱的內部設有過濾裝置。

4、優選的，所述震動裝置包括第一電機，所述第一電機通過電機座固接在烘干室的內部，所述第一電機的輸出軸固接有第一皮帶輪，所述第一皮帶輪通過皮帶與第二皮帶輪轉動連接，兩個所述第二皮帶輪均通過銷軸與凸輪固定連接，兩個所述凸輪均與連接板相貼合。

5、優選的，兩個所述連接板均固接在安裝框的外壁上，所述安裝框的內部安裝有篩網，所述烘干室的內部與銷軸轉動連接。

6、優選的，所述烘干室的內部通過彈簧與連接板固定連接，所述進氣管與安裝框相連接。

7、優選的，所述過濾裝置包括第二電機，所述第二電機通過電機套固接在過濾箱的內部，所述第二電機的輸出軸固接有第一齒輪，所述第一齒輪與第二齒輪相嚙合，所述第二齒輪固接在扇葉的輸出端上。

8、優選的，所述扇葉的輸出軸通過軸承與橫柱轉動連接，所述過濾箱，所述過濾箱的內部安裝有濾網。

9、本實用新型提出的一種用于香菇加工的受熱均勻烘干室，有益效果在于：通過震動裝置中的第一電機帶動第一皮帶輪轉動，第一皮帶輪帶動皮帶轉動，皮帶帶動第二皮帶輪轉動，兩個第二皮帶輪帶動銷軸轉動從而帶動凸輪轉動，兩個凸輪帶動連接板移動，兩個連接板帶動彈簧發生形變，兩個連接板帶動安裝框移動，安裝框帶動篩板進行震動，從而帶動香菇進行震動，對香菇進行翻面，使其受熱均勻，設置該烘干室在對香菇進行烘干時，通過震動裝置使香菇進行震動，來對香菇進行翻面，香菇受熱均勻，提高了該烘干室對香菇的烘干效果。

10、通過過濾裝置中的第二電機帶動第一齒輪轉動，第一齒輪帶動第二齒輪轉動，第二齒輪帶動扇葉轉動，將烘干室內部的氣體和水蒸氣吸進過濾箱中，通過濾網進行過濾后排放，設置該烘干室在對香菇進行烘干時，通過過濾裝置將氣體和水蒸氣吸出，在通過濾網進行過濾，最后進行排放，提高了該烘干室的環保性。

技術特征：

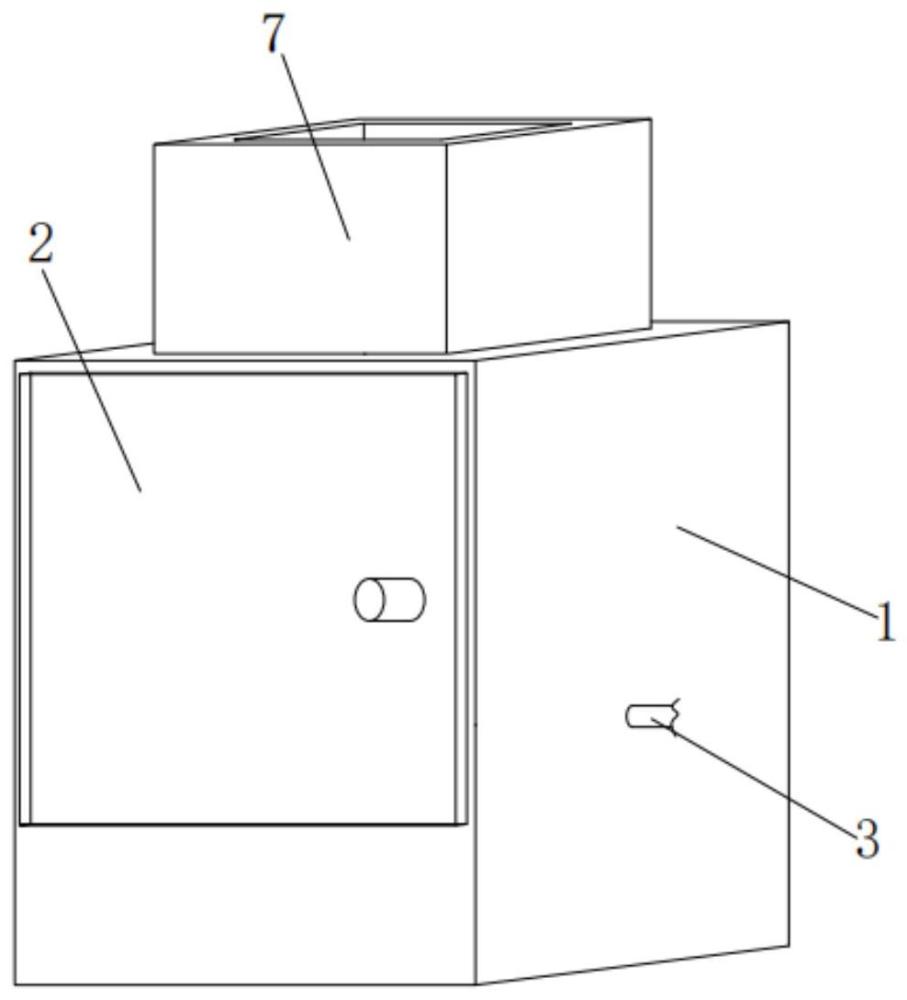

1.一種用于香菇加工的受熱均勻烘干室，包括烘干室(1)和密封門(2)，所述烘干室(1)的外部安裝有密封門(2)，其特征在于：所述烘干室(1)與進氣管(3)相連接，所述烘干室(1)通過排氣管(12)與過濾箱(7)相連接，所述過濾箱(7)安裝在烘干室(1)的外壁上，所述過濾箱(7)的內部固接有橫柱(8)，所述烘干室(1)的內部設有震動裝置(4)，所述過濾箱(7)的內部設有過濾裝置(5)。

2.根據權利要求1所述的一種用于香菇加工的受熱均勻烘干室，其特征在于：所述震動裝置(4)包括第一電機(401)，所述第一電機(401)通過電機座固接在烘干室(1)的內部，所述第一電機(401)的輸出軸固接有第一皮帶輪(402)，所述第一皮帶輪(402)通過皮帶(403)與第二皮帶輪(404)轉動連接，兩個所述第二皮帶輪(404)均通過銷軸與凸輪(405)固定連接，兩個所述凸輪(405)均與連接板(406)相貼合。

3.根據權利要求2所述的一種用于香菇加工的受熱均勻烘干室，其特征在于：兩個所述連接板(406)均固接在安裝框(10)的外壁上，所述安裝框(10)的內部安裝有篩網(11)，所述烘干室(1)的內部與銷軸轉動連接。

4.根據權利要求1所述的一種用于香菇加工的受熱均勻烘干室，其特征在于：所述烘干室(1)的內部通過彈簧(9)與連接板(406)固定連接，所述進氣管(3)與安裝框(10)相連接。

5.根據權利要求1所述的一種用于香菇加工的受熱均勻烘干室，其特征在于：所述過濾裝置(5)包括第二電機(501)，所述第二電機(501)通過電機套固接在過濾箱(7)的內部，所述第二電機(501)的輸出軸固接有第一齒輪(502)，所述第一齒輪(502)與第二齒輪(503)相嚙合，所述第二齒輪(503)固接在扇葉(504)的輸出端上。

6.根據權利要求5所述的一種用于香菇加工的受熱均勻烘干室，其特征在于：所述扇葉(504)的輸出軸通過軸承與橫柱(8)轉動連接，所述過濾箱(7)，所述過濾箱(7)的內部安裝有濾網(6)。

技術總結
本技術涉及香菇加工技術領域，尤其是一種用于香菇加工的受熱均勻烘干室，包括烘干室和密封門，所述烘干室的外部安裝有密封門，所述烘干室與進氣管相連接，所述烘干室通過排氣管與過濾箱相連接。通過震動裝置中的第一電機帶動第一皮帶輪轉動，第一皮帶輪帶動皮帶轉動，皮帶帶動第二皮帶輪轉動，兩個第二皮帶輪帶動銷軸轉動從而帶動凸輪轉動，兩個凸輪帶動連接板移動，兩個連接板帶動彈簧發生形變，兩個連接板帶動安裝框移動，安裝框帶動篩板進行震動，從而帶動香菇進行震動，對香菇進行翻面，使其受熱均勻，通過震動裝置使香菇進行震動，來對香菇進行翻面，香菇受熱均勻，提高了該烘干室對香菇的烘干效果。

技術研發人員：成善霞,葉垚,蔣為權,鄧卓斌
受保護的技術使用者：商洛市豐菇源農業科技有限公司
技術研發日：20240419
技術公布日：2025/3/20
