本技術涉及面類食品，具體為一種具有調節結構的面類食品切割裝置。

背景技術：

1、面食是指主要以面粉制成的食物，世界各地均有不同種類的面食，西餐有面包、各種烤餅等，面食小吃歷史悠久，風味各異，品種繁多，主要有面條、饅頭、花卷、油條、麻什、燒餅、餃子、包子、涼皮、餛飩、麻花等。

2、面條切割機是將面粉經過面輥相對轉動攪拌形成必要的韌度和濕度擠壓成面條的設備，面條切割機又分為家用手動面條切割機，流水線面條機，自動撒粉面條機等幾類。

3、根據專利號cn218898119u，公開了一種面條切割機，包括：輸送帶；刀架，沿豎直方向設于輸送帶上方，刀架可沿豎直方向往復移動，刀架上安裝有切刀，切刀的延伸方向與輸送帶的延伸方向垂直；沿輸送帶延伸方向，刀架的兩側分別設置有支撐桿，支撐桿的一端與刀架鉸接，支撐桿的另一端轉動連接有滾輪；防護罩，沿支撐桿延伸的方向設置于支撐桿上。本實用新型能夠防止工作人員因誤操作而受傷，保護工作人員的人身安全。

4、但是在家用手動面條切割機在使用時通過直接放置在桌面進行工作，但是家用手動面條切割機的高度都是固定的，無法微調到最佳的使用位置，而且家用手動面條切割機在使用時也沒對其限位，從而導致家用手動面條切割機在桌面滑動，從而面條的加工效率。

技術實現思路

1、本實用新型的目的在于提供一種具有調節結構的面類食品切割裝置，具備可對家用手動面條切割機的高度進行調節，而且可以微調到最佳的使用位置，并且還防止家用手動面條切割機加工時出現滑動的優點，以解決背景技術中提到的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有調節結構的面類食品切割裝置，包括兩組連接板、底板、兩組連接桿和兩組切割面輥，兩組所述連接板的底部和底板的頂部接觸，兩組所述連接桿的兩端均和連接板的內側固定連接，兩組所述連接板的底部均開設有放置槽，兩組所述切割面輥的兩端均通過軸承和連接板轉動連接，其中一組所述切割面輥的左端固定連接有轉動桿，所述轉動桿的左端貫穿至其中一組連接板的左側，所述轉動桿和連接板活動連接，兩組所述放置槽的內部設置有用于將連接板進行高度調節的升降組件，所述底板的左側設置有用于將底板進行卡緊的限位組件。

3、優選的，所述升降組件包括齒輪，所述底板的頂部設置有固定桿，所述固定桿的兩端均和齒輪的內側固定連接，所述放置槽內部的前側設置有和齒輪嚙合有第一齒板，所述放置槽內部的后側設置有和齒輪嚙合的第二齒板，所述第一齒板的底部固定連接有支撐塊，所述支撐塊的底部和底板的頂部固定連接，所述支撐塊的頂部和第二齒板的底部接觸。

4、優選的，所述固定桿的表面固定連接有蝸輪，所述底板的頂部設置有限位板，所述限位板的兩側均和連接板的內側固定連接，所述限位板的前側通過軸承轉動連接有和蝸輪嚙合的蝸桿。

5、優選的，所述第二齒板的頂部固定連接有頂塊，所述頂塊的頂部和放置槽內壁的底部接觸，所述頂塊的底部和第一齒板的頂部接觸。

6、優選的，所述放置槽內壁的前側與后側均開設有滑槽，所述第一齒板的正面與第二齒板的背面均固定連接有滑塊，所述滑塊和滑槽滑動連接。

7、優選的，所述限位組件包括l型卡緊板，所述l型卡緊板的前側與后側均螺栓和底板可拆卸連接，所述l型卡緊板的底部設置有半圓檔把，所述半圓檔把的頂部固定連接有螺桿，所述螺桿的頂部貫穿至l型卡緊板內壁的頂部，所述螺桿和l型卡緊板螺紋連接。

8、優選的，所述螺桿的頂部固定連接有限位塊，所述限位塊頂部的材質為防滑橡膠。

9、與現有技術相比，本實用新型的有益效果是：

10、1、通過齒輪、第一齒板、蝸輪和蝸桿的設置，能夠轉動蝸桿時可以帶動蝸輪轉動，蝸輪轉動帶動固定桿轉動，固定桿轉動帶動齒輪轉動，齒輪轉動帶動第一齒板和支撐塊向底部移動，支撐塊向底部移動帶動連接板向頂部移動，連接板向頂部移動帶動切割面輥向頂部移動，從而可讓整體裝置微調到最佳的使用位置。

11、2、通過半圓檔把、螺桿和限位塊的設置，能夠將底板放置到桌面的一角，然后讓l型卡緊板位于桌面的底部，此時可轉動半圓檔把帶動螺桿轉動，螺桿轉動帶動限位塊向頂部移動，當限位塊的頂部和桌面的底部接觸時，此時可將底板進行限位，防止整體結構在工作時會出現不穩定的情況。

技術特征：

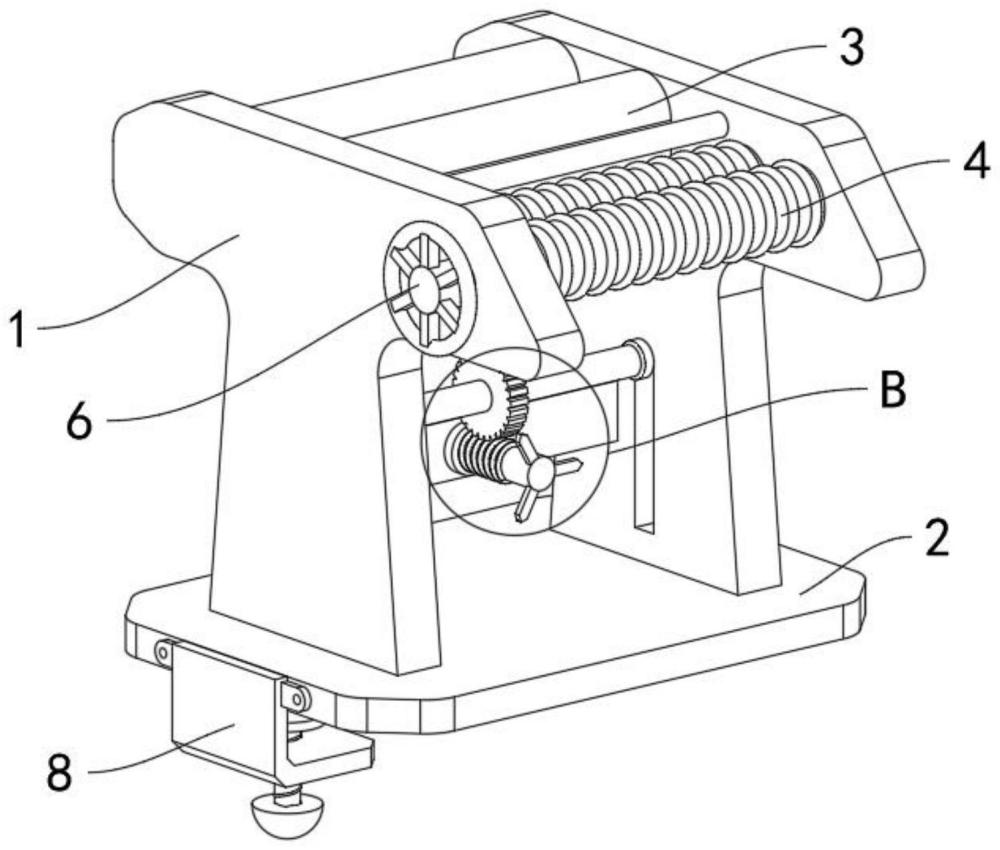

1.一種具有調節結構的面類食品切割裝置，包括兩組連接板(1)、底板(2)、兩組連接桿(3)和兩組切割面輥(4)，其特征在于：兩組所述連接板(1)的底部和底板(2)的頂部接觸，兩組所述連接桿(3)的兩端均和連接板(1)的內側固定連接，兩組所述連接板(1)的底部均開設有放置槽(5)，兩組所述切割面輥(4)的兩端均通過軸承和連接板(1)轉動連接，其中一組所述切割面輥(4)的左端固定連接有轉動桿(6)，所述轉動桿(6)的左端貫穿至其中一組連接板(1)的左側，所述轉動桿(6)和連接板(1)活動連接，兩組所述放置槽(5)的內部設置有用于將連接板(1)進行高度調節的升降組件(7)，所述底板(2)的左側設置有用于將底板(2)進行卡緊的限位組件(8)。

2.根據權利要求1所述的一種具有調節結構的面類食品切割裝置，其特征在于：所述升降組件(7)包括齒輪(71)，所述底板(2)的頂部設置有固定桿(72)，所述固定桿(72)的兩端均和齒輪(71)的內側固定連接，所述放置槽(5)內部的前側設置有和齒輪(71)嚙合有第一齒板(73)，所述放置槽(5)內部的后側設置有和齒輪(71)嚙合的第二齒板(74)，所述第一齒板(73)的底部固定連接有支撐塊(75)，所述支撐塊(75)的底部和底板(2)的頂部固定連接，所述支撐塊(75)的頂部和第二齒板(74)的底部接觸。

3.根據權利要求2所述的一種具有調節結構的面類食品切割裝置，其特征在于：所述固定桿(72)的表面固定連接有蝸輪(76)，所述底板(2)的頂部設置有限位板(77)，所述限位板(77)的兩側均和連接板(1)的內側固定連接，所述限位板(77)的前側通過軸承轉動連接有和蝸輪(76)嚙合的蝸桿(78)。

4.根據權利要求2所述的一種具有調節結構的面類食品切割裝置，其特征在于：所述第二齒板(74)的頂部固定連接有頂塊(9)，所述頂塊(9)的頂部和放置槽(5)內壁的底部接觸，所述頂塊(9)的底部和第一齒板(73)的頂部接觸。

5.根據權利要求2所述的一種具有調節結構的面類食品切割裝置，其特征在于：所述放置槽(5)內壁的前側與后側均開設有滑槽(10)，所述第一齒板(73)的正面與第二齒板(74)的背面均固定連接有滑塊(11)，所述滑塊(11)和滑槽(10)滑動連接。

6.根據權利要求1所述的一種具有調節結構的面類食品切割裝置，其特征在于：所述限位組件(8)包括l型卡緊板(81)，所述l型卡緊板(81)的前側與后側均螺栓和底板(2)可拆卸連接，所述l型卡緊板(81)的底部設置有半圓檔把(82)，所述半圓檔把(82)的頂部固定連接有螺桿(83)，所述螺桿(83)的頂部貫穿至l型卡緊板(81)內壁的頂部，所述螺桿(83)和l型卡緊板(81)螺紋連接。

7.根據權利要求6所述的一種具有調節結構的面類食品切割裝置，其特征在于：所述螺桿(83)的頂部固定連接有限位塊(84)，所述限位塊(84)頂部的材質為防滑橡膠。

技術總結
本技術公開了一種具有調節結構的面類食品切割裝置，屬于面類食品技術領域，包括兩組連接板、底板、兩組連接桿和兩組切割面輥，兩組所述連接板的底部和底板的頂部接觸，兩組所述連接桿的兩端均和連接板的內側固定連接，兩組所述連接板的底部均開設有放置槽，兩組所述切割面輥的兩端均通過軸承和連接板轉動連接；本技術通過齒輪、第一齒板、蝸輪和蝸桿的設置，能夠轉動蝸桿時可以帶動蝸輪轉動，蝸輪轉動帶動固定桿轉動，固定桿轉動帶動齒輪轉動，齒輪轉動帶動第一齒板和支撐塊向底部移動，支撐塊向底部移動帶動連接板向頂部移動，連接板向頂部移動帶動切割面輥向頂部移動，從而可讓整體裝置微調到最佳的使用位置。

技術研發人員：梁祥運,梁愛軍
受保護的技術使用者：深圳市麥麥食品有限公司
技術研發日：20240408
技術公布日：2025/3/20
