本技術屬于天麻薄片加工，具體是一種天麻薄片加工裝置。

背景技術：

1、天麻作為常見的食用滋補食品，其食用價值很高，天麻薄片加工依次經過清洗、切片、水煮、油炸、調料等工序，即可得到新鮮可口的天麻薄片，而這些工序需要用到的裝置即為天麻薄片加工裝置。

2、申請號為202023305194.6的中國專利公開了一種天麻薄片零食加工裝置，過設置的清洗機、切片機、電磁水煮機、低溫油炸機、調料供給機和攪拌機可以自動加工天麻薄片，滿足天麻薄片加工需求，但是，該天麻薄片零食加工裝置存在以下不足：針對低溫油炸機來說，在油炸過程中會有一些碎料留在油中，長時間的油炸使其碳化，進而影響天麻薄片零食的口味。

3、因此，針對上述問題提出一種天麻薄片加工裝置。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種天麻薄片加工裝置，具有清理油中碎料，以防止影響天麻薄片質量的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種天麻薄片加工裝置，包括油炸槽，所述油炸槽內安裝有傳送網帶，所述傳送網帶的左端位置設有對應設置的出料網帶，所述油炸槽上與出料網帶對應的位置設有振動組件，所述油炸槽內壁安裝有加熱板，所述油炸槽上安裝有除渣組件；

3、所述除渣組件包括導油口，所述導油口設于油炸槽的底部，所述導油口連接有導油管，所述導油管的底端設有出油口，所述出油口的下方設有過濾板，所述過濾板固定連接有轉動桿，多個過濾板均勻分布在轉動桿上，所述轉動桿一端連接有一級電機，所述過濾板的下方分別設有對應設置的儲油槽與油渣槽，所述儲油槽通過管道連接有導油泵，所述導油泵通過管道連接有排油橫管，所述排油橫管上設有多個等距設置的噴頭，所述噴頭設于油炸槽上。

4、優選地，所述油炸槽底部固定連接有機架，所述油炸槽頂部靠右端的位置固定連接有料斗。

5、優選地，所述振動組件包括二級電機，所述二級電機通過電機軸連接有圓盤，所述圓盤遠離二級電機的一側靠近邊緣的位置固定連接有橫桿，所述橫桿上設有多個等距設置的敲擊頭。

6、優選地，所述油炸槽的底部固定連接有安裝座，所述導油管貫穿安裝座。

7、優選地，所述安裝座內腔設有隔板，所述轉動桿設于隔板的上方，所述儲油槽與油炸槽分別設于隔板的兩側。

8、優選地，所述油炸槽內設有擠壓板，所述擠壓板連接有氣缸，所述氣缸設于安裝座上。

9、優選地，所述擠壓板的下方設有過濾網，所述過濾網的下方設有導流槽，所述導流槽連通儲油槽與油炸槽。

10、優選地，所述傳送網帶與出料網帶均由三級電機、主動輥、從動輥、輸送網帶構成，所述三級電機通過電機軸連接主動輥，所述主動輥與從動輥之間連接輸送網帶，所述輸送網帶上設有多個等距設置的推料網板。

11、與現有技術相比，本實用新型的有益效果如下：

12、1、本實用新型通過設置除渣組件，將油炸槽內的油循環抽出并過濾，去除油中的碎料，避免碎渣長時間留在油中影響油的品質，進而影響到天麻薄片的質量；

13、2、本實用新型通過設置油炸槽、擠壓板、氣缸、過濾網、導流槽等結構，對過濾出的油渣進行擠壓處理，擠出多余的油，并重新導入油炸槽中，以減少食用油的浪費。

技術特征：

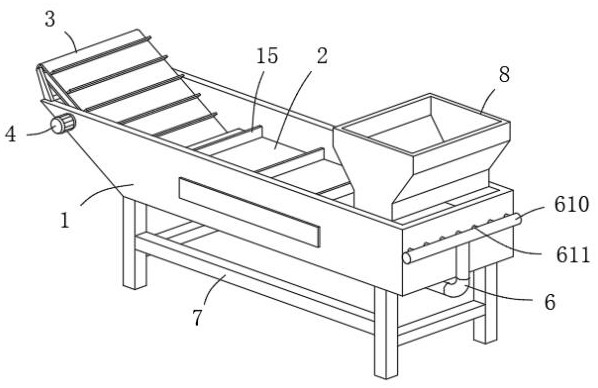

1.一種天麻薄片加工裝置，包括油炸槽（1），其特征在于：所述油炸槽（1）內安裝有傳送網帶（2），所述傳送網帶（2）的左端位置設有對應設置的出料網帶（3），所述油炸槽（1）上與出料網帶（3）對應的位置設有振動組件（4），所述油炸槽（1）內壁安裝有加熱板（5），所述油炸槽（1）上安裝有除渣組件（6）；

2.根據權利要求1所述的一種天麻薄片加工裝置，其特征在于：所述油炸槽（1）底部固定連接有機架（7），所述油炸槽（1）頂部靠右端的位置固定連接有料斗（8）。

3.根據權利要求1所述的一種天麻薄片加工裝置，其特征在于：所述振動組件（4）包括二級電機（41），所述二級電機（41）通過電機軸連接有圓盤（42），所述圓盤（42）遠離二級電機（41）的一側靠近邊緣的位置固定連接有橫桿（43），所述橫桿（43）上設有多個等距設置的敲擊頭（44）。

4.根據權利要求1所述的一種天麻薄片加工裝置，其特征在于：所述油炸槽（1）的底部固定連接有安裝座（9），所述導油管（62）貫穿安裝座（9）。

5.根據權利要求4所述的一種天麻薄片加工裝置，其特征在于：所述安裝座（9）內腔設有隔板（10），所述轉動桿（65）設于隔板（10）的上方，所述儲油槽（67）與油炸槽（1）分別設于隔板（10）的兩側。

6.根據權利要求5所述的一種天麻薄片加工裝置，其特征在于：所述油炸槽（1）內設有擠壓板（11），所述擠壓板（11）連接有氣缸（12），所述氣缸（12）設于安裝座（9）上。

7.根據權利要求6所述的一種天麻薄片加工裝置，其特征在于：所述擠壓板（11）的下方設有過濾網（13），所述過濾網（13）的下方設有導流槽（14），所述導流槽（14）連通儲油槽（67）與油炸槽（1）。

8.根據權利要求1所述的一種天麻薄片加工裝置，其特征在于：所述傳送網帶（2）與出料網帶（3）均由三級電機（21）、主動輥（22）、從動輥（23）、輸送網帶（24）構成，所述三級電機（21）通過電機軸連接主動輥（22），所述主動輥（22）與從動輥（23）之間連接輸送網帶（24），所述輸送網帶（24）上設有多個等距設置的推料網板（15）。

技術總結
本技術屬于天麻薄片加工技術領域，且公開了一種天麻薄片加工裝置，包括油炸槽，所述油炸槽內安裝有傳送網帶，所述傳送網帶的左端位置設有對應設置的出料網帶，所述油炸槽上與出料網帶對應的位置設有振動組件，所述油炸槽內壁安裝有加熱板，所述油炸槽上安裝有除渣組件，所述除渣組件包括導油口，所述導油口設于油炸槽的底部，所述導油口連接有導油管，所述導油管的底端設有出油口，所述出油口的下方設有過濾板，所述過濾板固定連接有轉動桿，多個過濾板均勻分布在轉動桿上，將油炸槽內的油循環抽出并過濾，去除油中的碎料，避免碎渣長時間留在油中影響油的品質，進而影響到天麻薄片的質量。

技術研發人員：王元忠,朱新焰,楊紹兵,左智天,鄭傳毛,鄧光美
受保護的技術使用者：云南省農業科學院藥用植物研究所
技術研發日：20240514
技術公布日：2025/4/28
