本技術涉及綠豆糕加工設備，具體是一種綠豆糕加工用原料去皮裝置。

背景技術：

1、綠豆是高蛋白，低脂肪，中淀粉的食醫兼用豆類作物，是人們理想的營養保健食品，在我國的生活和生產習慣中，綠豆即是調節飲食的佳品又是食品工業和釀酒工業的重要原料之一，同時又是重要的藥材，具有清熱，解毒的藥理作用被譽為食品中的綠色珍珠。在我國人民生活,生產以及出口方面具有一定的地位。

2、石斛綠豆糕 是一種以綠豆粉和石斛粉為主要原料的食品，在保留了傳統綠豆糕的營養成分的基礎上，注入了關于石斛的營養元素，更符合當今時代人們關注健康的發展潮流，石斛 綠豆糕用綠豆原料在使用前往往需要進行浸泡后然后脫皮，目前，糧食加工行業對于豆類物料的脫皮加工大多采用立式谷物脫皮機,該機對小麥,稻谷類物料的脫皮效果較好,但對豆類物料的脫皮加工效果欠佳，不僅易磨碎豆類物料的豆仁，使用權大量的豆仁破裂或粉碎,造成物料的破碎率較高，成品獲得率較低,而現有的立式谷物脫皮機無法對脫皮后的磨碎的豆仁以及發育不全的豆仁進行有效分離，這些磨碎的豆仁以及發育不全的豆仁往往會直接混雜在完整豆仁內，由于無法有效的篩分綠豆仁導致制作的綠豆糕品質不佳，口感較差，鑒于此，有必要設計一種能夠將磨碎的豆仁以及發育不全的豆仁從完整豆仁中分離的原料去皮裝置，以解決上述存在的問題。

技術實現思路

1、本實用新型的目的在于提供一種綠豆糕加工用原料去皮裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種綠豆糕加工用原料去皮裝置，包括風選箱、磨皮輥、鼓風機和收料筒，所述風選箱的底部安裝有四個支腿，所述風選箱的上部安裝有磨皮殼體，所述磨皮殼體內設置有磨皮輥，所述磨皮輥的一端與安裝在風選箱內壁的軸承轉動連接，所述磨皮輥的另一端與安裝在磨皮殼體另一端上的傳動組件連接，所述傳動組件上安裝有電機，所述磨皮殼體的出料端與風選箱之間設置有連接管，所述風選箱靠近連接管的一端安裝有鼓風機，所述風選箱的底部從靠近連接管向遠離連接管的一端連續安裝有三個出料斗，所述出料斗的底部連接有收料筒。

4、作為本實用新型進一步的方案：所述傳動組件包括傳動輪殼體、大傳動輪、小傳動輪和皮帶，所述傳動輪殼體內部設置有大傳動輪和小傳動輪，所述大傳動輪和小傳動輪之間通過皮帶傳動連接。

5、作為本實用新型再進一步的方案：所述風選箱內從靠近連接管一端向遠離連接管的一端依次設置有第一擋板和第二擋板。

6、作為本實用新型再進一步的方案：所述收料筒的底部安裝有四個剎車腳輪，所述出料斗的底端對稱兩側安裝有掛耳，所述收料筒上鉸接設置有手提把手。

7、作為本實用新型再進一步的方案：所述手提把手上安裝有第一限位柱和第二限位柱，所述第一限位柱和第二限位柱與開設在掛耳上開設的卡槽相適配。

8、作為本實用新型再進一步的方案：所述風選箱遠離鼓風機得一端安裝有攔截網，所述磨皮殼體的頂部安裝有入料斗。

9、與現有技術相比，本實用新型的有益效果是：

10、1.本實用新型通過設置風選箱，風選箱底部連接三個出料斗，通過鼓風機可對進入風選箱內的綠豆進行風選，風選時通過第一擋板和第二擋板可將磨皮后完整的豆仁、以及比重稍小的豆仁（如破碎的豆仁、發育不全的豆仁等）、豆皮進行分別篩選，篩選更精細。

11、2.本實用新型通過設置收料筒，收料筒通過連接耳與手提把手上的第一限位柱和第二限位柱配合可實現與出料斗緊密連接，防止豆仁或豆皮在出料時發生側漏或者被風吹散揚出。

技術特征：

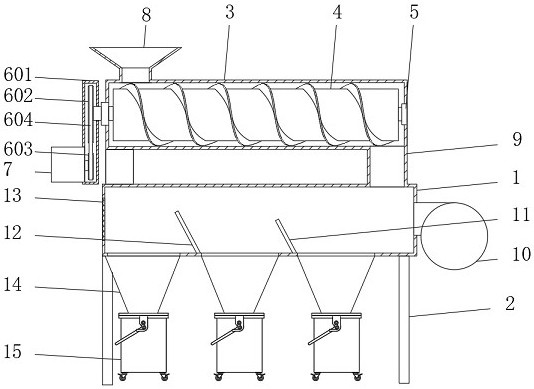

1.一種綠豆糕加工用原料去皮裝置，包括風選箱（1）、磨皮輥（4）、鼓風機（10）和收料筒（15），其特征在于：所述風選箱（1）的底部安裝有四個支腿（2），所述風選箱（1）的上部安裝有磨皮殼體（3），所述磨皮殼體（3）內設置有磨皮輥（4），所述磨皮輥（4）的一端與安裝在風選箱（1）內壁的軸承（5）轉動連接，所述磨皮輥（4）的另一端與安裝在磨皮殼體（3）另一端上的傳動組件（6）連接，所述傳動組件（6）上安裝有電機（7），所述磨皮殼體（3）的出料端與風選箱（1）之間設置有連接管（9），所述風選箱（1）靠近連接管（9）的一端安裝有鼓風機（10），所述風選箱（1）的底部從靠近連接管（9）向遠離連接管（9）的一端連續安裝有三個出料斗（14），所述出料斗（14）的底部連接有收料筒（15）。

2.根據權利要求1所述的一種綠豆糕加工用原料去皮裝置，其特征在于：所述傳動組件（6）包括傳動輪殼體（601）、大傳動輪（602）、小傳動輪（603）和皮帶（604），所述傳動輪殼體（601）內部設置有大傳動輪（602）和小傳動輪（603），所述大傳動輪（602）和小傳動輪（603）之間通過皮帶（604）傳動連接。

3.根據權利要求1所述的一種綠豆糕加工用原料去皮裝置，其特征在于：所述風選箱（1）內從靠近連接管（9）一端向遠離連接管（9）的一端依次設置有第一擋板（11）和第二擋板（12）。

4.根據權利要求1所述的一種綠豆糕加工用原料去皮裝置，其特征在于：所述收料筒（15）的底部安裝有四個剎車腳輪（16），所述出料斗（14）的底端對稱兩側安裝有掛耳（17），所述收料筒（15）上鉸接設置有手提把手（18）。

5.根據權利要求4所述的一種綠豆糕加工用原料去皮裝置，其特征在于：所述手提把手（18）上安裝有第一限位柱（19）和第二限位柱（20），所述第一限位柱（19）和第二限位柱（20）與開設在掛耳（17）上開設的卡槽相適配。

6.根據權利要求1所述的一種綠豆糕加工用原料去皮裝置，其特征在于：所述風選箱（1）遠離鼓風機（10）得一端安裝有攔截網（13），所述磨皮殼體（3）的頂部安裝有入料斗（8）。

技術總結
本技術公開了一種綠豆糕加工用原料去皮裝置，包括風選箱、磨皮輥、鼓風機和收料筒，所述風選箱的底部安裝有四個支腿，所述風選箱的上部安裝有磨皮殼體，所述磨皮殼體內設置有磨皮輥，本技術通過設置風選箱，風選箱底部連接三個出料斗，通過鼓風機可對進入風選箱內的綠豆進行風選，風選時通過第一擋板和第二擋板可將磨皮后完整的豆仁、以及比重稍小的豆仁（如破碎的豆仁、發育不全的豆仁等）、豆皮進行分別篩選，篩選更精細，本技術通過設置收料筒，收料筒通過連接耳與手提把手上的第一限位柱和第二限位柱配合可實現與出料斗緊密連接，防止豆仁或豆皮在出料時發生側漏或者被風吹散揚出。

技術研發人員：朱霞,陳琴琴
受保護的技術使用者：江蘇元寶食品科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
