本技術涉及貝類脫殼，具體為一種貝殼類海產品去殼取肉機。

背景技術：

1、雙殼貝類是一種營養豐富的水產品，大多數可食用。尤其以沿海地區的人尤為喜愛，隨著生活水平的提高，因為其營養價值高，味道鮮美，中部及內陸的人們也逐漸食用這些水產品，貝類作為菜品逐漸被人們所喜愛。

2、專利公開號：cn109275701a公開了雙殼貝類脫殼、清洗機器，屬水產品類設備領域。本發明包括進料裝置、肉殼分離裝置、貝肉傳送裝置、貝殼撞擊裝置、貝肉清洗裝置；進料裝置用于使雙殼貝均勻的運送到肉殼分離裝置；肉殼分離裝置用于通過振動電機帶動篩分網振動從而使雙殼貝上下跳動達到使雙殼貝肉殼分離的目的；貝肉傳送裝置用于收集從篩分網孔中掉落的貝肉，并送入貝肉清洗裝置；貝殼撞擊裝置用于將通過篩分網卻還未脫殼的雙殼貝進行再次撞擊；貝肉清洗裝置用于將已經脫殼的貝肉進行三次自動清洗去污。本發明解決了煮熟的貝類進行脫殼，并將其自動清洗干凈可以食用的問題。本發明極大的節約了人力，加快了效率，增加安全性，節約了成本，可連續作業。

3、目前貝類去殼機多采用滾動或者上下抖動式結構將貝肉在貝殼內脫出，單一的機械運行方式使去殼取肉機的去殼效率還有提升空間。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種貝殼類海產品去殼取肉機。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種貝殼類海產品去殼取肉機，包括底座和脫殼桶，底座頂壁左側固定設置有固定板，固定板右側壁前后固定有橫架，兩側橫架之間設置有固定組件，固定組件包括連接梁和定位套，兩側橫架之間轉動設置有連接梁，連接梁右側壁前后固定有定位套，定位套內壁設置有環形槽，脫殼桶位于兩側定位套內孔，脫殼桶外壁與環形槽對應位置固定設置有環形導軌，環形導軌與環形槽轉動連接，底座頂壁位于脫殼桶右側設置有擺動組件，定位套頂壁設置有驅動組件，底座頂壁位于脫殼桶下側設置有收集組件。

5、為了便于驅動脫殼桶轉動，本實用新型的改進有，驅動組件包括固定座、齒環、齒輪和驅動電機，兩側定位套頂壁上固定設置有固定座，兩側固定座之間轉動設置有齒輪，一側固定座外壁上固定設置有驅動電機，驅動電機輸出端與齒輪連接，脫殼桶外幣與齒輪對應位置固定設置有齒環，齒環和齒輪相嚙合。

6、為了便于對脫殼桶進行擺動，本實用新型的改進有，擺動組件包括連接架二、氣缸、連接架一和驅動梁，兩側定位套右側壁固定設置有驅動梁，驅動梁右側壁固定設置有連接架一，底座頂壁右側固定設置有連接架二，連接架二和連接架一之間轉動設置有氣缸。

7、為了便于收集貝肉，本實用新型的改進有，收集組件包括輸送帶，底座頂壁位于脫殼桶下側架設有輸送帶。

8、優選的，本實用新型的改進有，還包括擋板，底座頂壁位于輸送帶兩側固定設置有擋板。

9、優選的，本實用新型的改進有，環形導軌與環形槽結構位置設置有多組凹槽，凹槽內轉動設置有滾子。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種貝殼類海產品去殼取肉機，具備以下有益效果：

12、該貝殼類海產品去殼取肉機，驅動組件驅動脫殼桶通過環形導軌在定位套的環形槽內轉動，擺動組件驅動脫殼桶上下擺動，定位套通過連接梁在兩側橫架之間往復擺動，本結構通過擺動組件的加設，可以進一步提高貝肉脫離的效率。

技術特征：

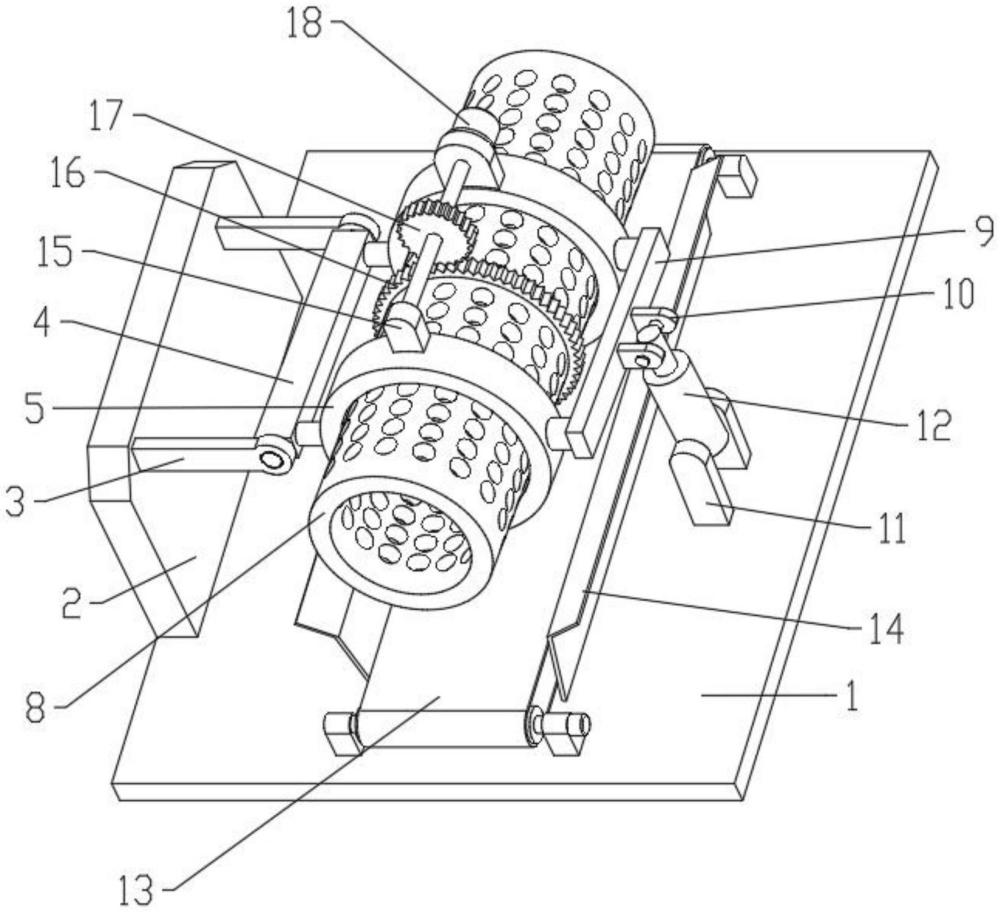

1.一種貝殼類海產品去殼取肉機，包括底座(1)和脫殼桶(8)，其特征在于：底座(1)頂壁左側固定設置有固定板(2)，固定板(2)右側壁前后固定有橫架(3)，兩側橫架(3)之間設置有固定組件，固定組件包括連接梁(4)和定位套(5)，兩側橫架(3)之間轉動設置有連接梁(4)，連接梁(4)右側壁前后固定有定位套(5)，定位套(5)內壁設置有環形槽，脫殼桶(8)位于兩側定位套(5)內孔，脫殼桶(8)外壁與環形槽對應位置固定設置有環形導軌(6)，環形導軌(6)與環形槽轉動連接，底座(1)頂壁位于脫殼桶(8)右側設置有擺動組件，定位套(5)頂壁設置有驅動組件，底座(1)頂壁位于脫殼桶(8)下側設置有收集組件。

2.根據權利要求1所述的一種貝殼類海產品去殼取肉機，其特征在于：驅動組件包括固定座(15)、齒環(16)、齒輪(17)和驅動電機(18)，兩側定位套(5)頂壁上固定設置有固定座(15)，兩側固定座(15)之間轉動設置有齒輪(17)，一側固定座(15)外壁上固定設置有驅動電機(18)，驅動電機(18)輸出端與齒輪(17)連接，脫殼桶(8)外壁與齒輪(17)對應位置固定設置有齒環(16)，齒環(16)和齒輪(17)相嚙合。

3.根據權利要求1所述的一種貝殼類海產品去殼取肉機，其特征在于：擺動組件包括連接架二(11)、氣缸(12)、連接架一(10)和驅動梁(9)，兩側定位套(5)右側壁固定設置有驅動梁(9)，驅動梁(9)右側壁固定設置有連接架一(10)，底座(1)頂壁右側固定設置有連接架二(11)，連接架二(11)和連接架一(10)之間轉動設置有氣缸(12)。

4.根據權利要求1所述的一種貝殼類海產品去殼取肉機，其特征在于：收集組件包括輸送帶(13)，底座(1)頂壁位于脫殼桶(8)下側架設有輸送帶(13)。

5.根據權利要求4所述的一種貝殼類海產品去殼取肉機，其特征在于：還包括擋板(14)，底座(1)頂壁位于輸送帶(13)兩側固定設置有擋板(14)。

6.根據權利要求1所述的一種貝殼類海產品去殼取肉機，其特征在于：環形導軌(6)與環形槽結構位置設置有多組凹槽，凹槽內轉動設置有滾子(7)。

技術總結
本技術涉及貝類脫殼技術領域，具體為一種貝殼類海產品去殼取肉機，包括底座和脫殼桶，底座頂壁左側固定設置有固定板，固定板右側壁前后固定有橫架，兩側橫架之間設置有固定組件，固定組件包括連接梁和定位套，兩側橫架之間轉動設置有連接梁，驅動組件驅動脫殼桶通過環形導軌在定位套的環形槽內轉動，擺動組件驅動脫殼桶上下擺動，定位套通過連接梁在兩側橫架之間往復擺動，本結構通過擺動組件的加設，可以進一步提高貝肉脫離的效率。

技術研發人員：劉慧方
受保護的技術使用者：煙臺泓泰海洋科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
