本技術涉及豆質品生產設備，具體為一種方便調節溫度縮短泡豆時間的泡豆機。

背景技術：

1、隨著人們生活水平的提升，人們日常所食用的食物種類也更加豐富，其中便有豆質品，但是大豆的外殼較硬，直接加工易損壞加工設備，所以各類豆質品在加工之前需要使用泡豆機對大豆進行浸泡。

2、根據申請號201921941291.9一種方便調節溫度縮短泡豆時間的泡豆機，包括外殼、內箱、冷水箱和電加熱板；外殼:所述外殼為上部開放的中空箱體，且外殼的內部底面中部開設有通槽，外殼的左右兩側壁外表面下端固定安裝有冷水箱，冷水箱與外殼的連通處固定安裝有電磁閥，且外殼的四側壁上表面中部開設有凹槽,外殼的前側壁前表面中部固定安裝有單片機。

3、該裝置設置有電加熱板和冷水箱，同時設置有溫度感應裝置，能夠有效控制容器內的水溫，從而保證溫度的適宜，進而縮端大豆的浸泡時間。但該裝置是直接將大豆放在外殼內進行浸泡，沒有對其進行篩選，從而對壞的大豆浸泡，會影響大豆的質量。

技術實現思路

1、本實用新型的目的在于提供一種方便調節溫度縮短泡豆時間的泡豆機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種方便調節溫度縮短泡豆時間的泡豆機，包括底座，所述底座頂部左側固定連接有箱體，所述箱體內壁固定連接有斜板，所述箱體左側開設有出料槽，所述箱體表面設置有篩選機構，所述底座頂部右側設置有浸泡機構；

3、所述篩選機構包括滑動組件和回彈組件，所述滑動組件設置于箱體表面，所述回彈組件設置于滑動組件內；

4、所述滑動組件包括滑槽，所述滑槽呈對稱開設于箱體前后兩側靠近頂部，所述滑槽內左右對稱滑動連接有滑塊，所述滑塊表面于箱體內固定連接有第一限位板，所述滑塊表面于箱體內一端固定連接有篩選網，所述篩選網左側固定連接有弧形板，所述箱體左側靠近頂部開設有矩形槽，所述箱體左側固定連接有電機，所述電機輸出端固定連接有十字塊。

5、優選的，所述第一限位板一側貼合滑動連接于箱體內壁靠近篩選網一側。

6、優選的，所述回彈組件包括滑板，所述滑板呈對稱固定連接于篩選網前后兩側，所述箱體前后兩側靠近頂部固定連接有連接架，所述連接架內右側固定連接有導桿，所述導桿表面于滑板和連接架內右側之間套接有第一彈簧，所述導桿左端固定連接有第二限位板，所述導桿表面于第一限位板和滑板之間套接有第二彈簧。

7、優選的，所述滑板上下兩側滑動連接于滑槽內，使篩選網可以穩定的進行左右移動。

8、優選的，所述滑板右側開設有與導桿相匹配的孔，且導桿表面貫穿并滑動連接于孔內。

9、優選的，所述第一彈簧右端固定連接于連接架內右側，所述第一彈簧左端固定連接于滑板右側。

10、優選的，所述第二彈簧右端固定連接于滑板左側，所述第二彈簧左端固定連接于第二限位板右側。

11、優選的，所述浸泡機構包括浸泡箱，所述浸泡箱固定連接于底座頂部右側，所述浸泡箱正面底部固定連接有出水管，所述浸泡箱正面左側固定連接有控制面板，所述浸泡箱正面底部左側固定連接有溫度傳感器，所述浸泡箱內壁左側靠近底部固定連接有電加熱管，所述箱體右側靠近底部固定連接有第一控制器，所述浸泡箱右側固定連接有冷凝管，所述浸泡箱右側靠近背面固定連接有第二控制器，所述浸泡箱內壁固定連接有l型漏板。

12、優選的，所述電加熱管連接端固定連接于第一控制器電接口處。

13、優選的，所述冷凝管連接管固定連接于第二控制器電連接口處。

14、與現有技術相比，本實用新型提供了一種方便調節溫度縮短泡豆時間的泡豆機，具備以下有益效果：

15、1、該方便調節溫度縮短泡豆時間的泡豆機，通過篩選機構，將大豆倒入篩選網上，之后啟動電機，使十字塊進行轉動，十字塊轉動的過程中會接觸弧形塊，從而對弧形塊進行擠壓，使弧形塊向右移動，從而使篩選網向右移動，當十字塊繼續轉動不接觸弧形塊時，篩選網會通過第一彈簧的彈力和第二彈簧的拉力向左移動，第二彈簧對選網進行緩沖，使篩選網不會觸碰到箱體內壁左側，篩選網的左右往復移動可以對大豆進行上下，使外觀優良的大豆保留在篩選網上，而外觀差的大豆會落至斜板上，從而對大豆進行篩選，使品質好的大豆進行浸泡。

16、2、該方便調節溫度縮短泡豆時間的泡豆機，通過浸泡機構，篩選后的大豆會落在浸泡箱內的l型漏板上，之后往浸泡箱內注入液體，對大豆進行浸泡，當溫度傳感器檢測到浸泡箱內的液體溫度過高時會將信號傳遞到控制面板內的單片機內，由單片機啟動第二控制器，使冷凝管工作，使浸泡箱內的液體溫度降低，當溫度傳感器檢測到浸泡箱內的液體溫度過低時會將信號傳遞到控制面板內的單片機內，由單片機啟動第一控制器，使電加熱管工作，使浸泡箱內的液體溫度升高，該過程可以對浸泡箱內的液體溫度進行調節，使其達到大豆浸泡的標準。

技術特征：

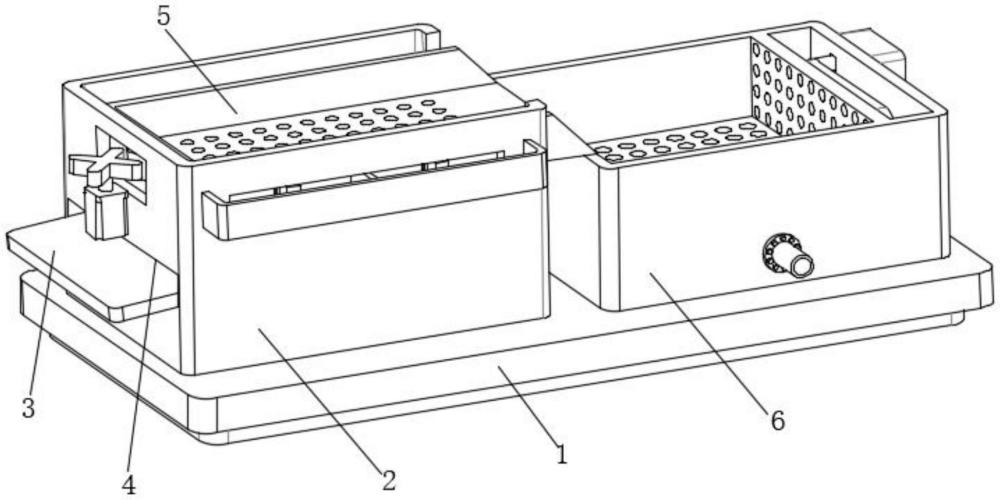

1.一種方便調節溫度縮短泡豆時間的泡豆機，包括底座(1)，其特征在于：所述底座(1)頂部左側固定連接有箱體(2)，所述箱體(2)內壁固定連接有斜板(3)，所述箱體(2)左側開設有出料槽(4)，所述箱體(2)表面設置有篩選機構(5)，所述底座(1)頂部右側設置有浸泡機構(6)；

2.根據權利要求1所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述第一限位板(513)一側貼合滑動連接于箱體(2)內壁靠近篩選網(514)一側。

3.根據權利要求1所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述回彈組件(52)包括滑板(521)，所述滑板(521)呈對稱固定連接于篩選網(514)前后兩側，所述箱體(2)前后兩側靠近頂部固定連接有連接架(522)，所述連接架(522)內右側固定連接有導桿(523)，所述導桿(523)表面于滑板(521)和連接架(522)內右側之間套接有第一彈簧(524)，所述導桿(523)左端固定連接有第二限位板(525)，所述導桿(523)表面于第一限位板(513)和滑板(521)之間套接有第二彈簧(526)。

4.根據權利要求3所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述滑板(521)上下兩側滑動連接于滑槽(511)內。

5.根據權利要求3所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述滑板(521)右側開設有與導桿(523)相匹配的孔，且導桿(523)表面貫穿并滑動連接于孔內。

6.根據權利要求3所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述第一彈簧(524)右端固定連接于連接架(522)內右側，所述第一彈簧(524)左端固定連接于滑板(521)右側。

7.根據權利要求3所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述第二彈簧(526)右端固定連接于滑板(521)左側，所述第二彈簧(526)左端固定連接于第二限位板(525)右側。

8.根據權利要求1所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述浸泡機構(6)包括浸泡箱(61)，所述浸泡箱(61)固定連接于底座(1)頂部右側，所述浸泡箱(61)正面底部固定連接有出水管(62)，所述浸泡箱(61)正面左側固定連接有控制面板(64)，所述浸泡箱(61)正面底部左側固定連接有溫度傳感器(63)，所述浸泡箱(61)內壁左側靠近底部固定連接有電加熱管(65)，所述箱體(2)右側靠近底部固定連接有第一控制器(66)，所述浸泡箱(61)右側固定連接有冷凝管(67)，所述浸泡箱(61)右側靠近背面固定連接有第二控制器(68)，所述浸泡箱(61)內壁固定連接有l型漏板(659)。

9.根據權利要求8所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述電加熱管(65)連接端固定連接于第一控制器(66)電接口處。

10.根據權利要求8所述的一種方便調節溫度縮短泡豆時間的泡豆機，其特征在于：所述冷凝管(67)連接管固定連接于第二控制器(68)電連接口處。

技術總結
本技術涉及豆質品生產設備技術領域，且公開了一種方便調節溫度縮短泡豆時間的泡豆機，包括底座，所述底座頂部左側固定連接有箱體，所述箱體內壁固定連接有斜板，所述箱體左側開設有出料槽，所述箱體表面設置有篩選機構。將大豆倒入篩選網上，之后啟動電機，使十字塊進行轉動，十字塊轉動的過程中會接觸弧形塊，從而對弧形塊進行擠壓，使弧形塊向右移動，從而使篩選網向右移動，當十字塊繼續轉動不接觸弧形塊時，篩選網會通過第一彈簧的彈力和第二彈簧的拉力向左移動，第二彈簧對選網進行緩沖，使篩選網不會觸碰到箱體內壁左側，篩選網的左右往復移動可以對大豆進行上下，使外觀優良的大豆保留在篩選網上，而外觀差的大豆會落至斜板上。

技術研發人員：李頌
受保護的技術使用者：四川合江縣永興誠釀造有限責任公司
技術研發日：20240729
技術公布日：2025/4/28
