本發明涉及果蔬清洗，尤其涉及一種果蔬表面污染物去除清洗設備及清洗方法。

背景技術：

1、隨著科技和工業的發展，市場上出現了各種各樣的果蔬清洗設備，用于去除果蔬表面的污垢、農藥殘留、細菌等。然而，傳統的果蔬清洗技術普遍存在效率低、清洗效果不徹底、操作繁瑣、污染物殘留等問題。

2、目前，傳統的清洗方法主要依賴于人工操作或簡單的水洗。這些方法通常無法完全去除果蔬表面深層的農藥殘留、泥沙和細菌，甚至可能導致部分污染物殘留在果蔬表面，從而影響消費者的食品安全。并且，人工清洗不僅勞動強度大，且在清洗過程中容易引入二次污染，為了解決這些問題，行業內不斷研發新的清洗技術，例如：高壓水流清洗、氣泡清洗、超聲波清洗等。這些方法雖然在一定程度上提高了清洗效果，但仍存在以下缺點：1、清洗不均勻：由于果蔬的形態各異，有些果蔬未能與清洗設備有效接觸而使得表面泥沙被剝離；2、機械操作復雜：現有一些清洗設備需要人工干預，清洗過程繁瑣且勞動強度大；

3、基于以上問題，可以看出，現有技術的果蔬清洗設備和方法雖然在一定程度上解決了表面污染物去除問題，但仍存在著多方面的不足，尤其是在清洗效率以及操作便捷性方面，所以本發明的提出解決了上述技術問題的不足。

技術實現思路

1、基于現有的上述技術問題，本發明提出了一種果蔬表面污染物去除清洗設備及清洗方法。

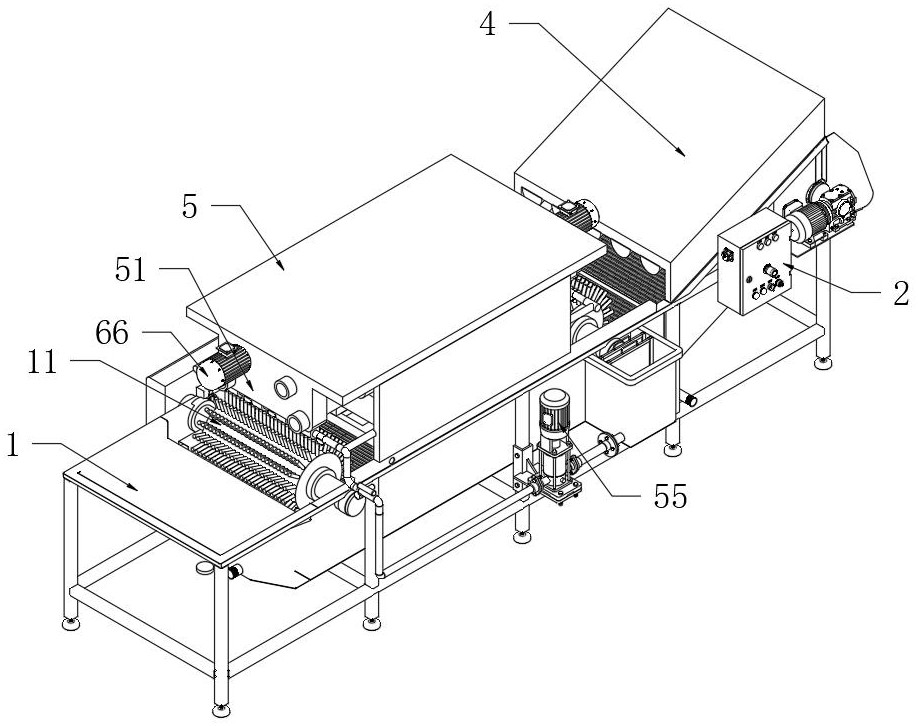

2、本發明提出的一種果蔬表面污染物去除清洗設備，包括清洗槽體和安裝在所述清洗槽體表面的超聲波清洗系統，所述清洗槽體的內表面?zhèn)鲃?dòng)連接有篩網傳送帶，所述清洗槽體的輸送尾端支架上表面固定連接有防護殼體，所述防護殼體的內頂表面固定連接有紫外線殺菌燈，所述清洗槽體的支架上表面固定連接有龍門架，所述龍門架的下表面設置有位移調節機構，所述位移調節機構的下表面設置有揉搓機構。

3、其中，所述位移調節機構在所述清洗槽體的上方進行軸向和徑向的水平移動，使其對所述清洗槽體內的果蔬完成清洗。

4、其中，所述揉搓機構隨著所述位移調節機構進行移動，使其伸入清洗液中對果蔬進行按壓揉搓清洗。

5、優選地，所述清洗槽體的輸送前后端內表面通過軸承轉動連接有毛刷輥，所述毛刷輥的刷毛外表面與所述篩網傳送帶的表面滑動接觸，兩個所述毛刷輥的輥軸外表面設置有皮帶輪傳動組件殼體。

6、通過上述技術方案，果蔬在清洗槽體內的篩網傳送帶表面進行輸送清洗，為了對果蔬表面的泥沙進行有效清洗，則皮帶輪傳動組件殼體設置有套接在兩個毛刷輥輥軸外表面的皮帶輪以及聯立兩個皮帶輪的傳動皮帶、驅動其中一個皮帶輪進行轉動的傳動電機，然后果蔬在輸送前端被轉動的毛刷輥初步刷洗表面泥沙，而后方轉動的毛刷輥則可使得果蔬被翻轉帶離篩網傳送帶，即實現增大果蔬抖動的間隙，使得泥沙在超聲波清洗系統的震動下流至清洗槽體的內底壁，從而避免泥沙粘連果蔬的表面一起傳送。

7、優選地，所述龍門架的兩端下表面均固定連接有支撐耳板，兩個所述支撐耳板的下表面均通過連接塊固定安裝有高壓水管，所述高壓水管的下表面呈線性陣列分布固定連通有沖射噴頭，所述龍門架的內表面固定安裝有循環管，所述清洗槽體的外表面固定安裝有高壓水泵，所述高壓水泵的出水端通過連接水管與一端所述高壓水管固定連通。

8、通過上述技術方案，為了對果蔬表面頑固的泥沙進行去除，則在龍門架的兩端設置兩組沖射噴頭，通過高壓水泵對高壓水管內提供高壓水流，使沖射噴頭通過高壓水流有效去除頑固的泥沙、表面污垢和其他固體污染物，確保果蔬表面潔凈。

9、優選地，所述位移調節機構包括通過軸承轉動連接在所述龍門架表面的調節螺桿，兩個所述調節螺桿呈相對設置，所述支撐耳板的內表面固定連接有支撐滑桿，所述支撐滑桿的外表面滑動套接有支撐面塊，所述支撐面塊的上表面轉動連接有傳動軸，所述傳動軸的上端外表面固定套接有夾送齒輪，所述夾送齒輪均與兩個所述調節螺桿嚙合。

10、通過上述技術方案，為了使揉搓機構隨著輸送的果蔬進行移動而完成對果蔬的接觸式揉搓，使得表面污染物去除，則兩個調節螺桿的轉動方向相同時，可擠壓夾送齒輪水平移動，進而帶動支撐面塊在支撐滑桿的外表面水平徑向移動，使其帶動揉搓機構水平移動而增大其揉搓果蔬的面積。

11、優選地，所述位移調節機構還包括固定連接在兩端所述支撐耳板一側表面的驅動電機，所述驅動電機的輸出軸外表面通過聯軸器與對應所述調節螺桿的外表面固定連接，所述傳動軸的下端外表面固定套接有聯動齒輪，所述聯動齒輪的外表面嚙合有齒條桿。

12、通過上述技術方案，為了對調節螺桿的轉動進行控制，則驅動電機分別帶動各自的調節螺桿轉動，當兩個驅動電機同時控制調節螺桿相同方向轉動時則可實現水平徑向調節，為了使水平徑向調節結構實現水平軸向調節，則驅動電機控制兩個調節螺桿呈現不同方向轉動時，可實現控制嚙合的夾送齒輪轉動，進而通過傳動軸的連接實現聯動齒輪轉動，接著實現齒條桿的水平軸向移動，因而實現揉搓機構的水平軸向移動。

13、優選地，所述位移調節機構還包括固定連接在所述齒條桿外表面的支撐面板，所述支撐面板的內表面固定連接有連接滑桿，所述支撐面塊的下表面一端固定連接有導向滑塊，所述導向滑塊滑動套接在所述連接滑桿的外表面。

14、通過上述技術方案，為了使聯動齒輪轉動實現齒條桿的軸向移動后帶動揉搓機構同步移動，則揉搓機構設置在支撐面板的下表面，齒條桿帶動連接在支撐面板實現軸向移動，為了實現支撐面板隨著支撐面塊進行徑向移動，則通過導向滑塊將支撐面板與支撐面塊間接連接，進而實現揉搓機構的徑向移動。

15、優選地，所述支撐面塊的下表面另一端固定連接有導向卡塊，所述導向卡塊的外表面與所述齒條桿的外表面滑動卡接，所述支撐面板的上表面呈對稱分布開設有支撐滑槽，所述導向滑塊的下表面與所述導向卡塊的下表面均固定連接有平衡滑塊，所述平衡滑塊的外表面與所述支撐滑槽的內壁滑動卡接。

16、通過上述技術方案，為了使支撐面塊的徑向移動進行平衡受力，從而實現其水平移動，則支撐面板在移動時，連接滑桿在導向滑塊的內表面伸縮，同時齒條桿在導向卡塊的內表面滑動伸縮，從而使得支撐面板兩端受力平衡，為了實現支撐面塊與支撐面板之間的連接穩定，同時對支撐面板的徑向移動進行導向，則平衡滑塊在支撐滑槽內水平移動，進而增加導向滑塊和導向卡塊的連接性。

17、優選地，所述揉搓機構包括設置在所述支撐面板下表面的處理罐，所述處理罐的上表面固定安裝有電機塊，所述電機塊的上表面與所述支撐面板的下表面滑動連接，所述處理罐的下表面呈環形陣列分布固定連通有內部呈腔體開設的揉搓手掌，所述揉搓手掌的表面貫穿開設有多個氣泡孔，所述處理罐的內壁轉動連接有螺旋攪拌桿，所述螺旋攪拌桿的上表面通過聯軸器與所述電機塊的輸出軸外表面固定連接，所述處理罐的外表面分別固定連通有進水管和固定連接有液位傳感器。

18、通過上述技術方案，為了對果蔬進行深度清洗，則龍門架可以設置成伸縮樣式，使得揉搓手掌伸入清洗液里與果蔬接觸，處理罐內充有清洗液，隨著電機塊內的電機驅動螺旋攪拌桿對處理罐內的清洗液攪拌，從而使得清洗液呈螺旋狀態進入揉搓手掌的腔體內，并從氣泡孔內螺旋輸出打在果蔬的表面，并隨著揉搓手掌的徑向和軸向移動，即可實現對果蔬表面的深度清洗，通過液位傳感器對處理罐內的水位進行監測，通過進水管對處理罐內補充清洗液，進水管具有一定的長度，可便于處理罐的移動。

19、優選地，所述揉搓機構還包括呈環形陣列分布固定連接在所述處理罐外表面的連接板，所述連接板的自由端表面鉸接有驅動板，所述驅動板通過連接轉塊與所述支撐面板的下表面轉動連接，所述支撐面板的上表面固定連接有轉動電機，所述轉動電機的輸出軸外表面與其中一個所述驅動板的表面固定連接。

20、通過上述技術方案，為了使揉搓手掌對果蔬完成按壓揉搓的動作，則轉動電機帶動其中一個驅動板勻速周向轉動時，通過連接板與另外兩個驅動板的連接，可帶動處理罐在支撐面板的下表面來回打轉而實現揉搓的動作，并且在揉搓的過程中，揉搓手掌伸入果蔬內，使氣泡孔內噴出的液體打在果蔬的表面完成更佳的清洗。

21、本發明提出的一種果蔬表面污染物去除清洗設備的清洗方法，包括如下步驟：

22、s1、將果蔬置于清洗槽體的內部，使其隨著篩網傳送帶向前輸送，為了對果蔬表面的泥沙進行有效清洗，則皮帶輪傳動組件殼體驅動毛刷輥轉動，果蔬在輸送前端被轉動的毛刷輥初步刷洗表面泥沙，然后通過高壓水泵對高壓水管內提供高壓水流，使沖射噴頭通過高壓水流有效去除頑固的泥沙、表面污垢和其他固體污染物。

23、s2、接著果蔬輸送至龍門架下方時，揉搓手掌處于果蔬的內部，則轉動電機帶動其中一個驅動板勻速周向轉動，通過連接板與另外兩個驅動板的連接，可帶動處理罐在支撐面板的下表面來回打轉而實現揉搓的動作。

24、s3、并且在揉搓的過程中，處理罐內充有清洗液，隨著電機塊內的電機驅動螺旋攪拌桿對處理罐內的清洗液攪拌，從而使得清洗液呈螺旋狀態進入揉搓手掌的腔體內，并從氣泡孔內螺旋輸出打在果蔬的表面，使其完成對果蔬表面的深度清洗。

25、s4、為了使揉搓手掌增大其作用面積，則揉搓手掌在作業的過程中，驅動電機分別帶動各自的調節螺桿轉動，當兩個驅動電機同時控制調節螺桿相同方向轉動時，可擠壓夾送齒輪水平移動，進而帶動支撐面塊在支撐滑桿的外表面水平徑向移動，通過導向滑塊與導向卡塊的連接可帶動支撐面板水平徑向移動，因而實現揉搓手掌的徑向水平移動。

26、s5、當驅動電機控制兩個調節螺桿呈現不同方向轉動時，可實現控制嚙合的夾送齒輪轉動，進而通過傳動軸的連接實現聯動齒輪轉動，接著實現齒條桿的水平軸向移動，則齒條桿帶動連接在支撐面板實現軸向移動，支撐面板在移動時，連接滑桿在導向滑塊的內表面伸縮，同時齒條桿在導向卡塊的內表面滑動伸縮，從而使得支撐面板兩端受力平衡，進而實現揉搓手掌的軸向移動，使得揉搓手掌增大其揉搓果蔬的面積。

27、s6、后方轉動的毛刷輥則可使得果蔬被翻轉帶離篩網傳送帶，即實現增大果蔬抖動的間隙，使得泥沙在超聲波清洗系統的震動下流至清洗槽體的內底壁，從而避免泥沙粘連果蔬的表面一起傳送，清洗后的果蔬傳輸至防護殼體的下方時被紫外線殺菌燈照射殺菌，然后排出清洗槽體進行下一步處理。

28、本發明中的有益效果為：

29、1、通過設置位移調節機構，使其在清洗槽體的上方進行軸向和徑向的水平移動，從而增大對果蔬清洗的作用面積，在調節的過程中，通過兩個驅動電機同時控制調節螺桿相同方向轉動時，可擠壓夾送齒輪水平移動，進而帶動支撐面塊在支撐滑桿的外表面水平徑向移動，當驅動電機控制兩個調節螺桿呈現不同方向轉動時，可實現控制嚙合的夾送齒輪轉動，進而通過傳動軸的連接實現聯動齒輪轉動，接著實現齒條桿的水平軸向移動，則齒條桿帶動連接在支撐面板實現軸向移動，從而利用簡單的結構配合實現平臺的任意位置移動，避免清洗過程繁瑣且勞動強度大。

30、2、通過設置揉搓機構，可使其伸入清洗液中對果蔬進行按壓揉搓清洗，在調節的過程中，通過揉搓手掌處于果蔬的內部，則轉動電機帶動其中一個驅動板勻速周向轉動，通過連接板與另外兩個驅動板的連接，可帶動處理罐在支撐面板的下表面來回打轉而實現揉搓的動作，并且在揉搓的過程中處理罐內的清洗液呈螺旋狀態進入揉搓手掌的腔體內，并從氣泡孔內螺旋輸出打在果蔬的表面，使其完成對果蔬表面的深度清洗，使得泥沙被有效剝離。
