本技術涉及膨化設備，特別涉及一種膨化食品制備用多級切削粉碎的膨化設備。

背景技術：

1、“膨化”是一種食品加工技術，主要通過物理或化學方法使食品物料內部的水分瞬間汽化，產生強大的壓力，使食品物料膨脹，并形成多孔結構。

2、傳統的食品在膨化時是將原料直接投入膨化設備中進行熟化，無法對原料進行切削粉碎后再對其進行膨化處理，導致食品在膨化設備內腔受熱不均勻，造成膨化不徹底、熟化不均的現象。

技術實現思路

1、本實用新型的主要目的在于提供一種膨化食品制備用多級切削粉碎的膨化設備，可以有效解決無法對原料進行切削粉碎后再對其進行膨化處理的問題。

2、為實現上述目的，本實用新型采取的技術方案為：一種膨化食品制備用多級切削粉碎的膨化設備，包括底板，所述底板外表面上端左部和右部對稱固定連接有支撐架，兩個所述支撐架上部共同固定連接有外筒，所述外筒內表面中部開設有環形腔，所述外筒外表面下部右側固定連接有排料管，所述外筒外表面右端中部安裝固定有電機一，所述環形腔內腔安裝固定有加熱組件，所述外筒內腔固定連接有內筒，所述內筒內腔中部轉動連接有輸料機構，所述輸料機構外部間隔分布固定連接有若干攪拌機構，且若干攪拌機構交錯排布在輸料機構外部，所述外筒外表面上部左側固定連接有集料機構，所述集料機構內部固定連接有上料組件，所述上料組件外部上側安裝固定有電機二，所述電機二下部輸出端固定連接有粉碎機構，所述粉碎機構下部固定連接有卸料機構；所述攪拌機構包括連接板，所述連接板外表面遠離內筒內腔中部的一側固定連接有刮料片，所述連接板外表面中部固定連接有x形攪拌板。

3、優選的，所述加熱組件包括若干發熱管，若干所述發熱管外表面共同環形陣列固定連接有若干連接柱。

4、優選的，所述輸料機構包括轉動軸，所述轉動軸外表面固定連接有螺旋葉片，且轉動軸外表面右端與電機一左部輸出端固定連接，所述轉動軸外表面與若干連接板外表面靠近內筒內腔中部的一側固定連接。

5、優選的，所述集料機構包括固定架，所述固定架外表面上端固定連接有集料罩。

6、優選的，所述上料組件包括輸料斗，所述輸料斗外表面上端環形陣列固定連接有若干支撐板，若干所述支撐板外表面上端共同固定連接有頂板，且輸料斗外表面上部與集料罩外表面下端固定連接。

7、優選的，所述粉碎機構包括連接軸一，所述連接軸一外表面下部間隔分布固定連接有若干切削刀片，且連接軸一外表面上端與電機二下部輸出端固定連接。

8、優選的，所述卸料機構包括連接軸二，所述連接軸二外表面環形陣列固定連接有若干卸料板，且連接軸二外表面上端與連接軸一外表面下端固定連接。

9、與現有技術相比，本實用新型具有如下有益效果：

10、1、本實用新型通過加熱組件可以實現對內筒內腔的原料進行加熱的作用，通過輸料機構可以實現將原料從左向右進行輸送的作用，同時通過攪拌機構能夠?qū)?nèi)筒內腔的原料進行充分?jǐn)嚢璧淖饔茫岣吡搜b置的實用性，通過集料機構可以實現對上料組件進行支撐的作用，通過上料組件可以便于將原料輸送至內筒內腔的作用，在粉碎機構的作用下可以實現對投放的原料進行切削破碎，并且通過卸料機構能夠便于將破碎后的原料推至內筒內腔的作用，提高了裝置的實用性與普適性；

11、2、本實用新型通過驅動電機一可以帶動轉動軸和螺旋葉片開始轉動，從而可以通過螺旋葉片將原料從內筒內腔左部輸送至右部，同時轉動軸將會帶動若干連接板進行轉動，此時若干刮料片可以將黏著在內筒內壁的原料殘?jiān)M(jìn)行刮落，從而避免了大量原料殘?jiān)L(zhǎng)時間吸附在內筒內壁對食品原料的制備產生影響，并且轉動中的若干x形攪拌板能夠?qū)⒙菪~片輸送的原料進行攪拌，進而可以使得原料在內筒內腔均勻受熱，提高了裝置的實用性與普適性。

技術特征：

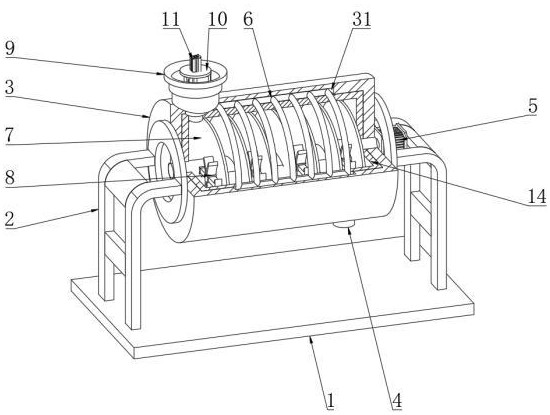

1.一種膨化食品制備用多級切削粉碎的膨化設備，包括底板（1），其特征在于：所述底板（1）外表面上端左部和右部對稱固定連接有支撐架（2），兩個所述支撐架（2）上部共同固定連接有外筒（3），所述外筒（3）內表面中部開設有環形腔（31），所述外筒（3）外表面下部右側固定連接有排料管（4），所述外筒（3）外表面右端中部安裝固定有電機一（5），所述環形腔（31）內腔安裝固定有加熱組件（6），所述外筒（3）內腔固定連接有內筒（14），所述內筒（14）內腔中部轉動連接有輸料機構（7），所述輸料機構（7）外部間隔分布固定連接有若干攪拌機構（8），且若干攪拌機構（8）交錯排布在輸料機構（7）外部，所述外筒（3）外表面上部左側固定連接有集料機構（9），所述集料機構（9）內部固定連接有上料組件（10），所述上料組件（10）外部上側安裝固定有電機二（11），所述電機二（11）下部輸出端固定連接有粉碎機構（12），所述粉碎機構（12）下部固定連接有卸料機構（13）；所述攪拌機構（8）包括連接板（81），所述連接板（81）外表面遠離內筒（14）內腔中部的一側固定連接有刮料片（82），所述連接板（81）外表面中部固定連接有x形攪拌板（83）。

2.根據權利要求1所述的一種膨化食品制備用多級切削粉碎的膨化設備，其特征在于：所述加熱組件（6）包括若干發熱管（61），若干所述發熱管（61）外表面共同環形陣列固定連接有若干連接柱（62）。

3.根據權利要求1所述的一種膨化食品制備用多級切削粉碎的膨化設備，其特征在于：所述輸料機構（7）包括轉動軸（71），所述轉動軸（71）外表面固定連接有螺旋葉片（72），且轉動軸（71）外表面右端與電機一（5）左部輸出端固定連接，所述轉動軸（71）外表面與若干連接板（81）外表面靠近內筒（14）內腔中部的一側固定連接。

4.根據權利要求1所述的一種膨化食品制備用多級切削粉碎的膨化設備，其特征在于：所述集料機構（9）包括固定架（91），所述固定架（91）外表面上端固定連接有集料罩（92）。

5.根據權利要求4所述的一種膨化食品制備用多級切削粉碎的膨化設備，其特征在于：所述上料組件（10）包括輸料斗（101），所述輸料斗（101）外表面上端環形陣列固定連接有若干支撐板（102），若干所述支撐板（102）外表面上端共同固定連接有頂板（103），且輸料斗（101）外表面上部與集料罩（92）外表面下端固定連接。

6.根據權利要求1所述的一種膨化食品制備用多級切削粉碎的膨化設備，其特征在于：所述粉碎機構（12）包括連接軸一（121），所述連接軸一（121）外表面下部間隔分布固定連接有若干切削刀片（122），且連接軸一（121）外表面上端與電機二（11）下部輸出端固定連接。

7.根據權利要求6所述的一種膨化食品制備用多級切削粉碎的膨化設備，其特征在于：所述卸料機構（13）包括連接軸二（131），所述連接軸二（131）外表面環形陣列固定連接有若干卸料板（132），且連接軸二（131）外表面上端與連接軸一（121）外表面下端固定連接。

技術總結
本技術公開了一種膨化食品制備用多級切削粉碎的膨化設備，具體涉及膨化設備技術領域，包括底板，所述環形腔內腔安裝固定有加熱組件，所述輸料機構外部間隔分布固定連接有若干攪拌機構，所述外筒外表面上部左側固定連接有集料機構，所述電機二下部輸出端固定連接有粉碎機構，所述粉碎機構下部固定連接有卸料機構。本技術所述的一種膨化食品制備用多級切削粉碎的膨化設備，通過攪拌機構能夠?qū)?nèi)筒內腔的原料進行充分?jǐn)嚢璧淖饔茫ㄟ^(guò)上料組件可以便于將原料輸送至內筒內腔的作用，在粉碎機構的作用下可以實現對投放的原料進行切削破碎，并且通過卸料機構能夠便于將破碎后的原料推至內筒內腔的作用，提高了裝置的實用性與普適性。
