本技術屬于食品加工，具體涉及一種竹筍快速冷卻裝置。

背景技術：

1、竹筍是指竹的有幼芽，也稱為筍，其食用部分為初生、嫩肥、短壯的芽和鞭，竹產自中國，類型眾多，竹筍含有許多微量元素。現有的竹筍加工過程多為先對竹筍進行蒸煮，但是蒸煮后的竹筍溫度過高，不能直接貯藏。目前，人們對于竹筍的冷卻仍然采取用冷水沖淋的方法，這種方法及其浪費水資源。

2、現有公告號為cn219976862u的專利，公開了一種食品冷卻設備，包括傳送帶，所述傳送帶表面固定邊緣固定設置支撐架，支撐架的下表面設置若干第一花灑盤，支撐架上端設有第一接水口；所述傳送帶的下方設置接水槽，接水槽上開設第一出水口；所述傳送帶右方設有冷卻臺，冷卻臺的上端設有第二花灑盤，冷卻臺外壁設有斜坡，斜坡底部設有儲水箱，儲水箱上設有第二出水口；所述冷卻臺與傳送帶之間設有固定架，固定架上設有若干第二風扇，第一出水口通過水管和水泵通向第二接水口，第二出水口通過水管和水泵通向第一接水口。

3、根據上述技術方案本申請人認為存在如下缺點：

4、冷卻水進入至冷卻臺后，通過第二風扇對冷卻水進行風冷降溫。在降溫后將冷卻水輸送至第一接水口處，從而持續對食物進行降溫處理。由于冷卻臺設置在傳送帶的外側，冷卻臺內冷卻水的流入與流出都需要通過水管與水泵的配合，多個水管與水泵的設置會增加整體的制造成本。同時第二風扇的轉動也需要使用格外的驅動源，進一步增加裝置的制造成本，整體實用性較低。

技術實現思路

1、為解決背景技術中存在的問題，本實用新型提供了一種竹筍快速冷卻裝置。

2、為了實現上述目的，本實用新型提供技術方案如下：

3、一種竹筍快速冷卻裝置，包括兩個支撐架，兩個所述支撐架之間設有輸送機構，輸送機構包括輸送帶，輸送帶上開設若干通孔；兩個支撐架之間固定設置冷卻箱，冷卻箱位于輸送帶的下方，冷卻箱一側開設讓位孔，冷卻箱內設有攪動組件；所述攪動組件包括轉動桿，冷卻箱內固定設置連接板，連接板上轉動貫穿設置轉動桿；轉動桿的外表面固定設置若干攪拌桿和傳動桿，若干傳動桿關于轉動桿的中心軸線呈圓周陣列分布；所述輸送帶的外表面固定設置若干驅動桿，若干驅動桿沿輸送帶運動的方向環繞輸送帶一圈布置；每個驅動桿均可以穿過讓位孔并且每個驅動桿均與傳動桿抵觸配合傳動。

4、進一步地，所述輸送機構還包括電機，兩個支撐架之間轉動設置若干傳動輥，若干傳動輥之間傳動套設一個輸送帶；所述電機固定安裝在其中一個支撐架上，電機的輸出軸與其中一個傳動輥固定連接。

5、進一步地，兩個所述支撐架之間固定設置導向板，導向板為傾斜設置，導向板較低的一端與冷卻箱的一側頂部固定連接。

6、進一步地，所述冷卻箱內連通設置水管，冷卻箱與水管的連通處固定安裝水泵；水管遠離冷卻箱的管口處連通設置噴頭，噴頭的輸出端朝向輸送帶。

7、進一步地，所述支撐架的頂部固定設置安裝架，安裝架上固定安裝風機，風機的出風口朝向輸送帶。

8、進一步地，所述攪動組件包括限位板，限位板固定設置在冷卻箱內，限位板內上下滑動設置移動板；所述移動板底部固定設置移動架，移動板的頂部固定設置腰型槽導軌；所述輸送帶的外表面固定設置齒板，齒板沿輸送帶運動的方向繞輸送帶一圈布置；所述冷卻箱內轉動設置連接桿，連接桿上同軸固定設置齒輪，齒輪與齒板嚙合；所述齒輪遠離連接桿的一端偏心設置活動桿，活動桿限位滑動設置在腰型槽導軌內。

9、本申請具有以下有益效果：

10、1.輸送機構帶動竹筍傳動的同時，攪動組件會自動對冷卻箱內的冷卻水進行攪動。不需要使用格外的驅動源驅動攪拌組件運行，減少整體的制造成本。

11、2.通過攪動組件設置在冷卻箱內部，冷卻箱設置在輸送帶的下方。減少了裝置對空間占用率，提高裝置在實際使用中的適用性。

技術特征：

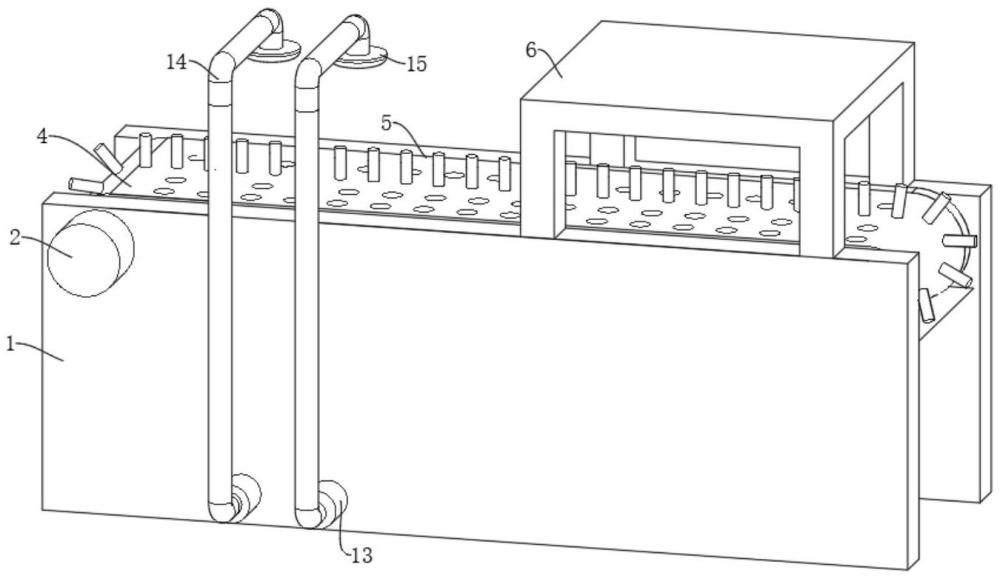

1.一種竹筍快速冷卻裝置，其特征在于，包括兩個支撐架(1)，兩個所述支撐架(1)之間設有輸送機構，輸送機構包括輸送帶(4)，輸送帶(4)上開設若干通孔；兩個支撐架(1)之間固定設置冷卻箱(8)，冷卻箱(8)位于輸送帶(4)的下方，冷卻箱(8)一側開設讓位孔，冷卻箱(8)內設有攪動組件；所述攪動組件包括轉動桿(11)，冷卻箱(8)內固定設置連接板(9)，連接板(9)上轉動貫穿設置轉動桿(11)；轉動桿(11)的外表面固定設置若干攪拌桿(12)和傳動桿(10)，若干傳動桿(10)關于轉動桿(11)的中心軸線呈圓周陣列分布；所述輸送帶(4)的外表面固定設置若干驅動桿(5)，若干驅動桿(5)沿輸送帶(4)運動的方向環繞輸送帶(4)一圈布置；每個驅動桿(5)均可以穿過讓位孔并且每個驅動桿(5)均與傳動桿(10)抵觸配合傳動。

2.根據權利要求1所述的竹筍快速冷卻裝置，其特征在于，所述輸送機構還包括電機(2)，兩個支撐架(1)之間轉動設置若干傳動輥(3)，若干傳動輥(3)之間傳動套設一個輸送帶(4)；所述電機(2)固定安裝在其中一個支撐架(1)上，電機(2)的輸出軸與其中一個傳動輥(3)固定連接。

3.根據權利要求1所述的竹筍快速冷卻裝置，其特征在于，兩個所述支撐架(1)之間固定設置導向板，導向板為傾斜設置，導向板較低的一端與冷卻箱(8)的一側頂部固定連接。

4.根據權利要求1所述的竹筍快速冷卻裝置，其特征在于，所述冷卻箱(8)內連通設置水管(14)，冷卻箱(8)與水管(14)的連通處固定安裝水泵(13)；水管(14)遠離冷卻箱(8)的管口處連通設置噴頭(15)，噴頭(15)的輸出端朝向輸送帶(4)。

5.根據權利要求1所述的竹筍快速冷卻裝置，其特征在于，所述支撐架(1)的頂部固定設置安裝架(6)，安裝架(6)上固定安裝風機(7)，風機(7)的出風口朝向輸送帶(4)。

6.根據權利要求1所述的竹筍快速冷卻裝置，其特征在于，所述攪動組件包括限位板(22)，限位板(22)固定設置在冷卻箱(8)內，限位板(22)內上下滑動設置移動板(21)；所述移動板(21)底部固定設置移動架(23)，移動板(21)的頂部固定設置腰型槽導軌(20)；所述輸送帶(4)的外表面固定設置齒板(16)，齒板(16)沿輸送帶(4)運動的方向繞輸送帶(4)一圈布置；所述冷卻箱(8)內轉動設置連接桿(17)，連接桿(17)上同軸固定設置齒輪(18)，齒輪(18)與齒板(16)嚙合；所述齒輪(18)遠離連接桿(17)的一端偏心設置活動桿(19)，活動桿(19)限位滑動設置在腰型槽導軌(20)內。

技術總結
本技術提供了一種竹筍快速冷卻裝置，包括兩個支撐架，兩個支撐架之間設有輸送機構，輸送機構包括輸送帶，輸送帶上開設若干通孔；兩個支撐架之間固定設置冷卻箱，冷卻箱位于輸送帶的下方，冷卻箱一側開設讓位孔，冷卻箱內設有攪動組件；攪動組件包括轉動桿，冷卻箱內固定設置連接板，連接板上轉動貫穿設置轉動桿；轉動桿的外表面固定設置若干攪拌桿和傳動桿，若干傳動桿關于轉動桿的中心軸線呈圓周陣列分布；輸送帶的外表面固定設置若干驅動桿，若干驅動桿沿輸送帶運動的方向環繞輸送帶一圈布置；每個驅動桿均可以穿過讓位孔并且每個驅動桿均與傳動桿抵觸配合傳動。輸送機構帶動竹筍傳動的同時，攪動組件會對冷卻箱內的冷卻水進行攪動。

技術研發人員：白宇,曾燧紅
受保護的技術使用者：瀘州野植珍食品有限公司
技術研發日：20240904
技術公布日：2025/4/28
