本申請涉及霧化器，特別是涉及一種霧化器發熱結構及霧化器。

背景技術：

1、隨著霧化器市場的迅速發展，越來越多的創新技術被應用于霧化器產品中，以提升用戶體驗和產品性能。電子煙作為一種替代傳統香煙的電子產品，其發熱結構是至關重要的組成部分。傳統電子煙的發熱結構通常包括加熱絲、加熱芯、加熱體等元件，通過加熱煙油產生霧化氣體供用戶吸入。其中，發熱控制技術一直是霧化器領域的研究熱點之一。傳統霧化器的發熱控制主要通過調節電壓或功率來控制發熱件的溫度，發熱件作為加熱元件在煙油(霧化液)加熱過程中起著至關重要的作用。

2、目前現有霧化器多采用激光焊接的方式連接發熱件和電極，或者將發熱件引出霧化腔，在霧化腔外部連接電源。但是通過激光焊接的方式，會破壞電極的電鍍層，造成金屬鎳釋出等安全問題；而把發熱件引出霧化腔則需要使用膠水密封引腳孔，使用膠水的方式在環保安全方面存在隱患。

技術實現思路

1、基于此，有必要針對現有發熱件與電極連接不便的問題，提供一種霧化器發熱結構及霧化器。

2、根據本申請的一個方面，提供一種霧化器發熱結構，包括：

3、殼體，開設有安裝孔，所述殼體包括第一半殼與第二半殼；

4、電極，穿設于所述安裝孔；

5、發熱件，安裝在所述殼體內，所述發熱件包括發熱部和連接部，所述發熱部與所述連接部相連，所述第一半殼內開設有第一臺階槽，所述第二半殼內開設有第二臺階槽，所述第二臺階槽與所述安裝孔相連通，所述連接部一部分設置于所述第一臺階槽內，另一部分設置于所述第二臺階槽內，以使所述連接部與所述電極抵觸。

6、在其中一個實施例中，沿所述殼體的軸線方向，所述連接部的長度大于所述第一臺階槽的長度；沿所述發熱部的厚度方向，所述連接部的長度大于所述第一臺階槽的長度。

7、在其中一個實施例中，所述第一半殼和所述第二半殼共同夾持所述連接部，所述連接部與所述第一臺階槽和所述第二臺階槽的內壁貼合。

8、在其中一個實施例中，所述殼體內設置有支撐座，所述支撐座用于支撐所述發熱件。

9、在其中一個實施例中，所述殼體上設置有凸塊，所述支撐座上開設有第一凹槽，所述發熱件上開設有第二凹槽，所述第一凹槽和所述第二凹槽均與所述凸塊相匹配，以使所述凸塊插入所述第一凹槽和所述第二凹槽內。

10、在其中一個實施例中，所述第一半殼與所述第二半殼之間可拆卸連接。

11、在其中一個實施例中，所述第一半殼上開設有卡槽，所述第二半殼上設置有卡塊，所述卡塊與卡槽相配合，以實現所述第一半殼和第二半殼的卡合。

12、在其中一個實施例中，所述殼體上套設有密封套。

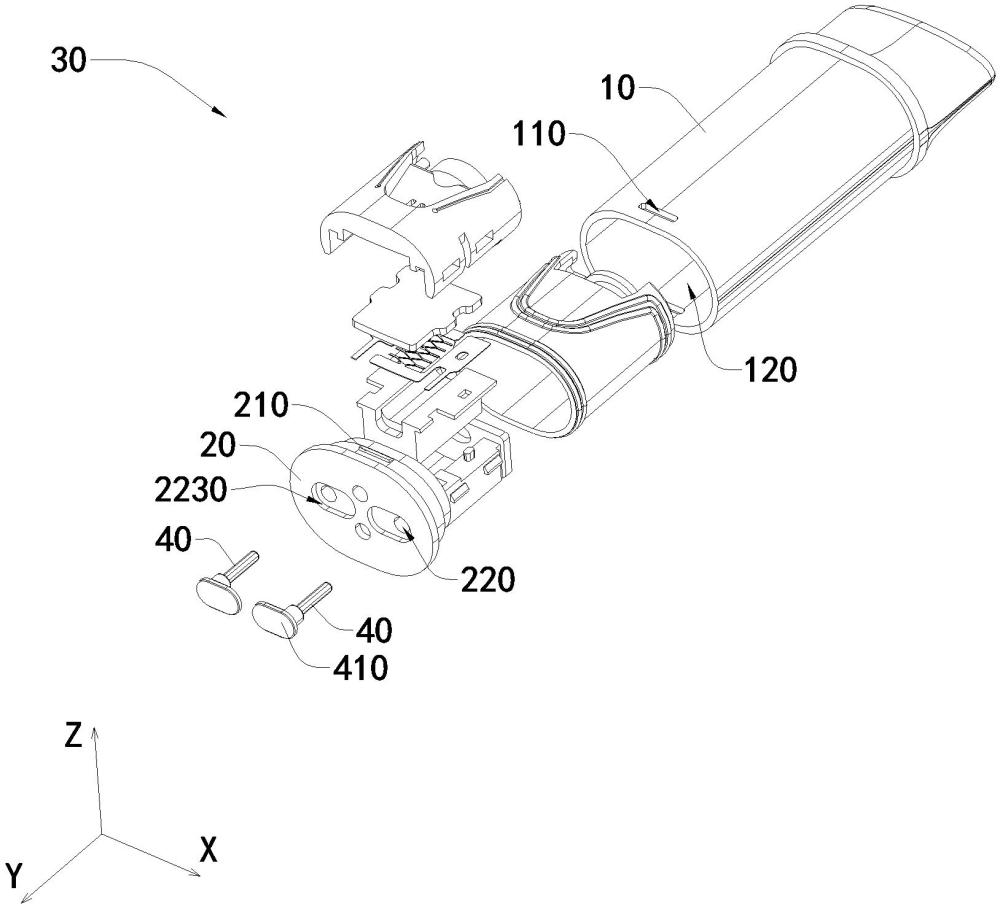

13、根據本申請的另一個方面，還提供一種霧化器，包括如上所述的一種霧化器發熱結構，還包括油杯殼和底座，所述第二半殼設置在所述底座上，所述油杯殼與底座相連，所述油杯殼內開設有容納腔，所述容納腔用于容納所述殼體。

14、在其中一個實施例中，所述底座上設置有連接塊，所述油杯殼上開設有連接槽，所述連接塊插設于所述連接槽內。

15、上述霧化器發熱結構及霧化器，通過改變發熱件與電極的連接方式，通過設置連接部，連接部與電極接觸，改變傳統的焊接和引出方式連接，利用底座和支撐座壓緊發熱件，實現電極與發熱件的連接，有利于自動化生產，且連接方式方便、可靠，完美改善了傳統焊接方式造成的重金屬鎳釋放和環保安全問題，還有助于提升產能。

技術特征：

1.一種霧化器發熱結構，其特征在于，包括：

2.根據權利要求1所述的霧化器發熱結構，其特征在于，沿所述殼體的軸線方向，所述連接部的長度大于所述第一臺階槽的長度；沿所述發熱部的厚度方向，所述連接部的長度大于所述第一臺階槽的長度。

3.根據權利要求1所述的霧化器發熱結構，其特征在于，所述第一半殼和所述第二半殼共同夾持所述連接部，所述連接部與所述第一臺階槽和所述第二臺階槽的內壁貼合。

4.根據權利要求1所述的霧化器發熱結構，其特征在于，所述殼體內設置有支撐座，所述支撐座用于支撐所述發熱件。

5.根據權利要求4所述的霧化器發熱結構，其特征在于，所述殼體上設置有凸塊，所述支撐座上開設有第一凹槽，所述發熱件上開設有第二凹槽，所述第一凹槽和所述第二凹槽均與所述凸塊相匹配，以使所述凸塊插入所述第一凹槽和所述第二凹槽內。

6.根據權利要求1所述的霧化器發熱結構，其特征在于，所述第一半殼與所述第二半殼之間可拆卸連接。

7.根據權利要求6所述的霧化器發熱結構，其特征在于，所述第一半殼上開設有卡槽，所述第二半殼上設置有卡塊，所述卡塊與卡槽相配合，以實現所述第一半殼和第二半殼的卡合。

8.根據權利要求1所述的霧化器發熱結構，其特征在于，所述殼體上套設有密封套。

9.一種霧化器，其特征在于，包括如權利要求1-8中任意一項所述的一種霧化器發熱結構，還包括油杯殼和底座，所述第二半殼設置在所述底座上，所述油杯殼與底座相連，所述油杯殼內開設有容納腔，所述容納腔用于容納所述殼體。

10.根據權利要求9所述的霧化器，其特征在于，所述底座上設置有連接塊，所述油杯殼上開設有連接槽，所述連接塊插設于所述連接槽內。

技術總結
本申請涉及霧化器技術領域，特別是涉及一種霧化器發熱結構及霧化器，包括殼體，開設有安裝孔，殼體包括第一半殼與第二半殼；電極，穿設于安裝孔；發熱件，安裝在殼體內，發熱件包括發熱部和連接部，發熱部與連接部相連，第一半殼內開設有第一臺階槽，第二半殼內開設有第二臺階槽，第二臺階槽與所述安裝孔相連通，連接部至少一部分設置于所述第一臺階槽內，連接部至少一部分設置于所述第二臺階槽內，以使所述連接部與所述電極抵觸。本申請通過改變發熱件與電極的連接方式，改變傳統的焊接和引出方式連接，有利于自動化生產，且連接方式方便、可靠，完美改善了傳統焊接方式造成的重金屬鎳釋放和環保安全問題，還有助于提升產能。

技術研發人員：鄧瑞輝
受保護的技術使用者：深圳市致遠智創科技有限公司
技術研發日：20240419
技術公布日：2025/4/28
