本技術涉及煙草加工，具體為一種香煙濾棒加熱定型裝置。

背景技術：

1、香煙上都設有能夠有效地濾除煙氣中的有害成分的濾棒，普通的香煙濾棒由醋酸纖維制成，但是其過濾的效果依然不盡如人意，因此近年來在國內外煙草行業中，對能夠有效吸附煙氣中有害成分的各種新型材料的研究十分重視。

2、根據中國實用新型專利中提到的202321148770.1中提到的一種香煙濾棒加熱定型裝置，該香煙濾棒加熱定型裝置在使用時具備使用壽命短，直接高溫加熱損傷產品，同時導致加熱效果不夠好的問題，但是該香煙濾棒加熱定型裝置在使用時不方便進行全面的對香煙濾棒進行加熱定型，容易出現濾棒加熱不均勻的情況出現，因此，有必要提出一種香煙濾棒加熱定型裝置來解決上述提出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種能夠全方位的對香煙濾棒進行定型加熱的香煙濾棒加熱定型裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種香煙濾棒加熱定型裝置，包括固定框架，所述固定框架的側面固定安裝有固定板，所述固定板的頂部活動安裝有移動筒，所述固定框架的內部安裝有數量為兩組的液壓升降桿，兩組所述液壓升降桿的輸出軸處分別固定連接有第一定型罩和第二定型罩，所述移動筒的內部活動安裝有夾持組件；

3、所述夾持組件包括微型電動伸縮桿，所述移動筒的內壁處固定安裝有微型電動伸縮桿，所述微型電動伸縮桿的輸出軸處固定連接有推板，所述推板的內部套接有套接板，所述推板的一側面處安裝有橡膠墊。

4、進一步，所述第一定型罩和第二定型罩之間相互適配，且第一定型罩和第二定型罩連接處設置有密封墊。

5、進一步，所述第一定型罩和第二定型罩組合形成圓形，且第一定型罩和第二定型罩的內部設置有香煙濾棒本體。

6、進一步，所述固定框架的左右兩側面處均固定安裝有固定板，所述固定板的頂部活動安裝有平移組件，所述平移組件的頂部活動安裝有移動筒。

7、進一步，所述固定框架的頂部固定安裝有收集箱，所述收集箱的側面固定連接有收集軟管。

8、進一步，所述第一定型罩和第二定型罩的內壁處固定安裝有加熱板和固定管，所述固定管貫穿加熱板，所述固定管的一端設置有吸頭，所述吸頭與第一定型罩和第二定型罩水平平行。

9、與現有技術相比，本申請的技術方案具備以下有益效果：

10、1、該香煙濾棒加熱定型裝置，通過設置第一定型罩和第二定型罩，在使用時，通過液壓升降桿的輸出軸帶動第一定型罩和第二定型罩逐步靠近，將香煙濾棒整體環繞于外部，并啟動加熱板對香煙濾棒進行加熱定型，第一定型罩和第二定型罩全面環繞于香煙濾棒本體的外部，能夠全方位的進行加熱定型，并且對香煙濾棒加熱時會散發一定的水蒸氣以及危害性的氣體，依次通過吸頭、固定管、收集軟管和收集箱的收集作用將水汽和危害性氣體進行收集處理，避免水汽和危害性氣體泄漏的情況發生。

11、2、該香煙濾棒加熱定型裝置，通過設置夾持組件，在使用時，通過啟動微型電動伸縮桿，微型電動伸縮桿的輸出軸處固定連接有推板對香煙濾棒本體的兩端處進行夾持，并通過平移組件的帶動，能夠將香煙濾棒本體移動平移移動，方便對不同位置處的香煙濾棒本體進行加熱定型處理，提高對香煙濾棒本體的加工效率。

技術特征：

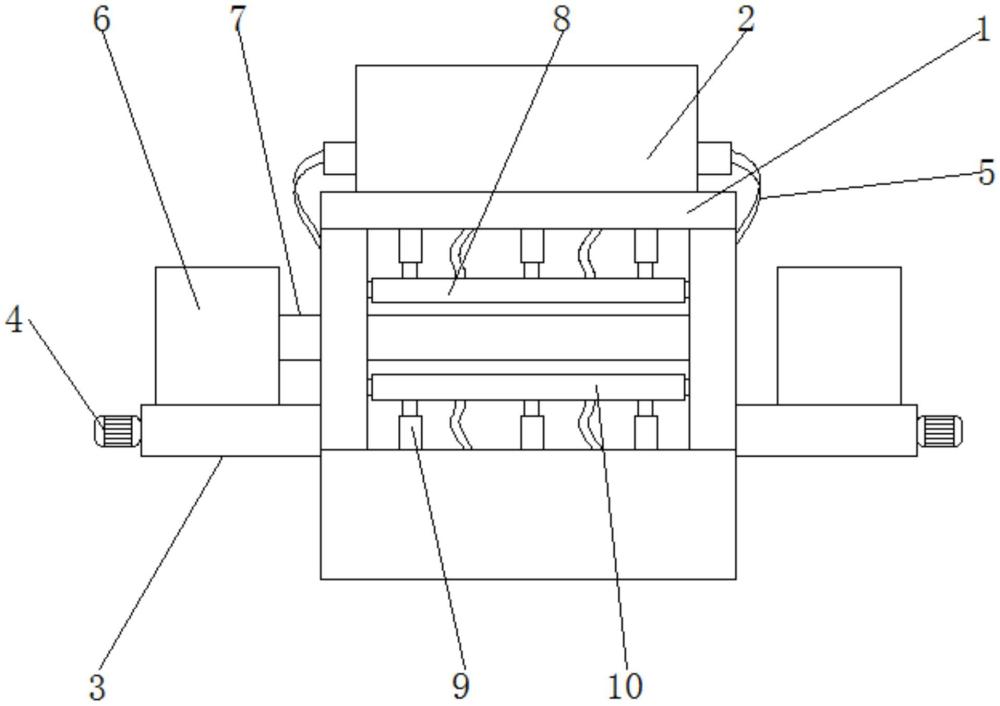

1.一種香煙濾棒加熱定型裝置，包括固定框架(1)，其特征在于：所述固定框架(1)的側面固定安裝有固定板(3)，所述固定板(3)的頂部活動安裝有移動筒(6)，所述固定框架(1)的內部安裝有數量為兩組的液壓升降桿(9)，兩組所述液壓升降桿(9)的輸出軸處分別固定連接有第一定型罩(8)和第二定型罩(10)，所述移動筒(6)的內部活動安裝有夾持組件(13)；

2.根據權利要求1所述的一種香煙濾棒加熱定型裝置，其特征在于：所述第一定型罩(8)和第二定型罩(10)之間相互適配，且第一定型罩(8)和第二定型罩(10)連接處設置有密封墊。

3.根據權利要求1所述的一種香煙濾棒加熱定型裝置，其特征在于：所述第一定型罩(8)和第二定型罩(10)組合形成圓形，且第一定型罩(8)和第二定型罩(10)的內部設置有香煙濾棒本體(7)。

4.根據權利要求1所述的一種香煙濾棒加熱定型裝置，其特征在于：所述固定框架(1)的左右兩側面處均固定安裝有固定板(3)，所述固定板(3)的頂部活動安裝有平移組件(4)，所述平移組件(4)的頂部活動安裝有移動筒(6)。

5.根據權利要求1所述的一種香煙濾棒加熱定型裝置，其特征在于：所述固定框架(1)的頂部固定安裝有收集箱(2)，所述收集箱(2)的側面固定連接有收集軟管(5)。

6.根據權利要求5所述的一種香煙濾棒加熱定型裝置，其特征在于：所述第一定型罩(8)和第二定型罩(10)的內壁處固定安裝有加熱板(14)和固定管(11)，所述固定管(11)貫穿加熱板(14)，所述固定管(11)的一端設置有吸頭(12)，所述吸頭(12)與第一定型罩(8)和第二定型罩(10)水平平行。

技術總結
本技術涉及種香煙濾棒加熱定型裝置，包括固定框架，所述固定框架的側面固定安裝有固定板，所述固定板的頂部活動安裝有移動筒，所述固定框架的內部安裝有數量為兩組的液壓升降桿。該香煙濾棒加熱定型裝置，通過設置第一定型罩和第二定型罩，在使用時，通過液壓升降桿的輸出軸帶動第一定型罩和第二定型罩逐步靠近，將香煙濾棒整體環繞于外部，并啟動加熱板對香煙濾棒進行加熱定型，第一定型罩和第二定型罩全面環繞于香煙濾棒本體的外部，能夠全方位的進行加熱定型，并且對香煙濾棒加熱時會散發一定的水蒸氣以及危害性的氣體，依次通過吸頭、固定管、收集軟管和收集箱的收集作用將水汽和危害性氣體進行收集處理。
