本發明屬于發光飾品技術領域，涉及一種項鏈結構，尤其是一種可發光的注塑項鏈結構。

背景技術：

電池盒是一種常見的用于提供電源的結構，連接鎖扣是飾品隨著中最為常用的用于連接一個飾品的兩端，生活質量的不斷提高，現有技術中已經可以將電池盒作為連接鎖扣使用，從而為飾品提供電源，使飾品具有發光的效果。

例如，授權公告號為201310313950.5的發明專利公開了一種連接鎖扣及應用有該連接鎖扣的項鏈，該連接鎖扣包括一有容置空間的殼體和一與殼體相匹配的殼蓋，殼體的容置空間內設置有電池組，所述殼體的容置空間內還設置有線路板和開關，所述殼體的第一端設置有卡扣，所述殼體的第二端設置有卡槽，所述卡扣與卡槽相匹配，該項鏈包括與連接鎖扣相連的項鏈條和項鏈墜，所述項鏈條的兩端分別連接至所述連接鎖扣的兩端，所述項鏈條包括兩根導線，所述導線連接至線路板，所述項鏈條上的項鏈墜為至少一個，并且每個項鏈墜均與導線導通，由開關控制點亮，這種項鏈結構能通過多個鎖扣扣接來實現多條飾品的連接，但同時存在以下技術問題，1、這種連接鎖扣只能通過一種方式實現線路板通電，造成線路板通電方式較單一，連接鎖扣開關較麻煩，使用不方便；2、這種機械式的開關方式，易出現機械故障，造成接觸不良等問題，從而導致線路板無法正常供電以及電池盒無法正常使用，整個電池盒的使用壽命較短；3、這種項鏈結構中，項鏈墜需要通過后期的組裝一一安裝在項鏈條上，其安裝較繁瑣，裝配效率較低，并且，鏈墜易損壞、脫落，造成項鏈整體使用壽命較短。

綜上所述，為了解決上述連接鎖扣與項鏈存在的技術問題，需要設計一種電池盒使用方便、使用壽命長、項鏈鏈體與鏈墜裝配效率較高的可發光的注塑項鏈結構。

技術實現要素：

本發明的目的是針對現有技術存在的上述問題，提出了一種電池盒使用方便、使用壽命長、項鏈鏈體與鏈墜裝配效率較高的可發光的注塑項鏈結構。

本發明的目的可通過下列技術方案來實現：一種可發光的注塑項鏈結構，包括

電池盒，其具有一容納腔；

線路板，其位于容納腔內并與電池盒固連；

聲電轉換器，其設置于線路板上并與線路板電連接；

鏈繩，其一端與電池盒固連，另一端穿過電池盒與線路板電連接；

鏈墜，其至少有一個且鏈墜采用注塑工藝與鏈繩固連；

所述線路板能直接對鏈繩供電并使鏈墜發光，當聲電轉換器與線路板連通時，聲電轉換器將聲音信號轉化為電信號且線路板對鏈繩供電并使鏈墜發光。

在上述一種可發光的注塑項鏈結構中，所述外殼包括上殼體與下殼體，在上殼體表面開設有貫穿上殼體的條形槽，所述條形槽的兩端隔開且相鄰并圍成彈性片，所述彈性片能與線路板接觸并使線路板直接對鏈繩供電。

在上述一種可發光的注塑項鏈結構中，在線路板上設置有與其電連接的轉換開關，在轉換開關上設置撥鈕，所述撥鈕能在轉換開關上移動并使線路板直接對鏈繩供電或通過聲電轉化器使線路板對鏈繩供電。

在上述一種可發光的注塑項鏈結構中，所述上殼體內表面凸設有至少一個連接柱，在線路板上開設有至少一個限位孔，所述連接柱穿過限位孔并與下殼體通過可拆裝的方式相連。

在上述一種可發光的注塑項鏈結構中，所述下殼體內表面凸設有弧形擋塊，所述弧形擋塊內形成有用于置放電池的安裝槽，所述線路板位于安裝槽上方并與電池接觸。

在上述一種可發光的注塑項鏈結構中，所述下殼體的外表面向內凹陷形成有一容納槽，在容納槽的底面上開設有與安裝槽相通且用于安裝電池的安裝口，在容納槽內設置有蓋板，所述蓋板的外表面與下殼體外表面平齊，所述蓋板與下殼體活動連接并能將安裝口封住。

在上述一種可發光的注塑項鏈結構中，所述鏈繩為導電線，在鏈繩上串聯有至少一個LED燈，所述LED燈位于鏈墜內且鏈墜分別與LED燈和鏈繩固連。

在上述一種可發光的注塑項鏈結構中，所述鏈墜的數量大于LED燈的數量且所述LED燈間隔的設置于鏈墜內。

在上述一種可發光的注塑項鏈結構中，所述鏈繩包括至少兩根導電線，所述導電線呈并排相連的排線結構或者纏繞設置的螺旋結構。

在上述一種可發光的注塑項鏈結構中，所述鏈墜為具有任意造型和任意顏色的透光結構。

與現有技術相比，本發明具有以下有益效果：

1、本項鏈結構通過兩種不同的控制方式分別實現線路板對鏈繩供電，從而使得電池盒具有兩種不同的開關模式，兩種開關模式能隨意相互轉換，使用更加靈活、方便。

2、兩種開關模式可隨意轉換，減少了任意模式下的開關損耗，避免了電池盒持續使用一種開關模式而造成電池盒易損壞，有效的延長了電池盒的使用壽命。

3、通過聲電轉換器控制線路板供電，有效的減少了電源電量的損耗，延長了電源的使用時間。

4、本項鏈結構中，鏈繩與鏈墜通過注塑工藝與鏈繩固連，無需后期安裝，其裝配更方便，鏈墜與鏈繩的連接緊密，不易脫落，鏈墜也不易損壞。

附圖說明

圖1為本發明的裝配立體圖。

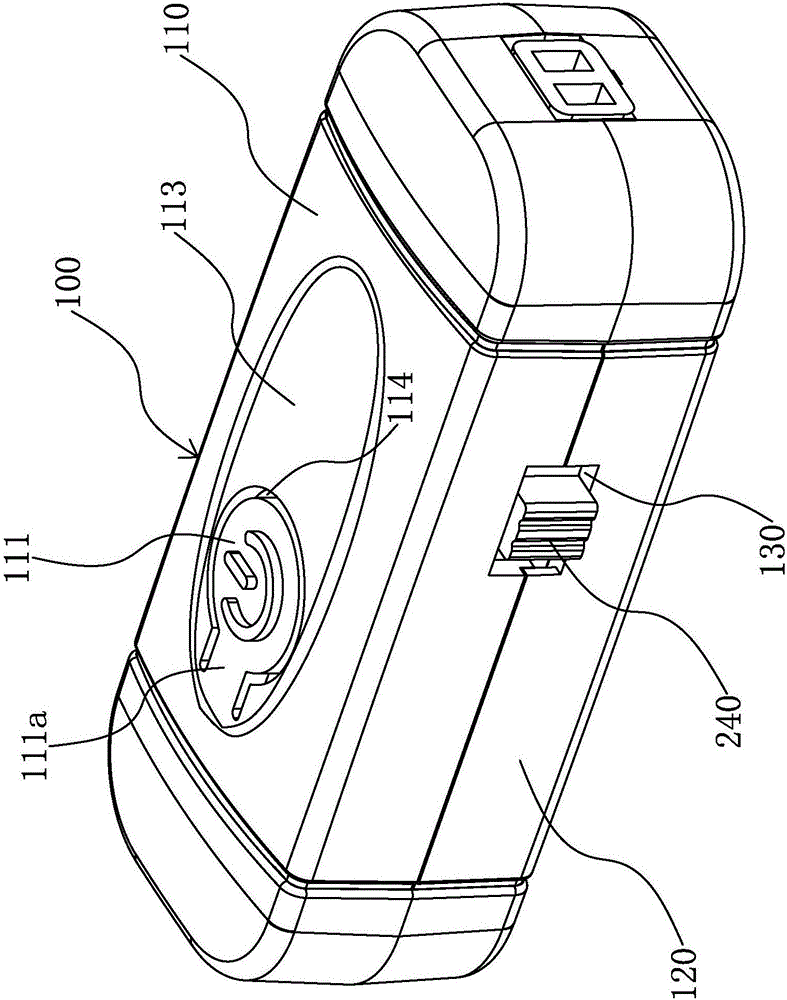

圖2為本發明中電池盒的正面立體圖。

圖3為本發明中電池盒的反面立體圖。

圖4為本發明中電池盒的正面分解示意圖。

圖5為本發明中電池盒的反面分解示意圖。

圖6為本發明中線路板的連接結構圖。

圖7為本發明的局部放大示意圖。

圖中，100、電池盒；110、上殼體；111、彈性片；111a、連接部；112、凸柱；113、凹陷區；114、條形槽；115、連接柱；120、下殼體；121、弧形擋塊；122、安裝槽；123、容納槽；124、安裝口；130、容納缺口；140、蓋板；

200、線路板；210、觸片；220、電池；230、聲電轉換器；240、轉換開關；241、撥鈕；250、撥塊；260、限位孔；

300、鏈繩；310、LED燈；

400、鏈墜。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1所示，本發明一種可發光的注塑項鏈結構，包括電池盒100、安裝在電池盒內的線路板200、與電池盒100相連的鏈繩300以及與與鏈繩固連的鏈墜400。

如圖2至圖4所示，該電池220盒100為方形體，也可為圓形體、橢圓形體等其它形狀，所述電池220盒100包括可拆裝的上殼體110與下殼體120，所述上殼體110與下殼體120相互對合形成有一容納腔，在上殼體110上設置有一能相對其運動的彈性片111,在彈性片111的內表面上凸設有一凸柱112。

如圖4至圖6所示，線路板200位于容納腔內并與上殼體110相連，在線路板200上表面安裝有觸片210，在容納腔內設置有電源，該電源為兩塊疊設的電池220且其中一塊電池220與線路板200的下表面接觸，所述觸片210能與電池220正極接觸的，常規狀態下，該觸片210與電池220相隔開，當觸片210受到外界的壓力產生形變時能與電池220接觸。

在線路板200的下表面上固定安裝有與其電連接的聲電轉換器230，在線路板200的一側安裝有與其電連接的轉換開關240，轉換開關240具有三個依次排開的控制位，三個控制位分別斷電位、聲控通電位與機械通電位，該轉換開關240上設置有位于其中一控制位上的撥鈕241，該撥鈕241能在三個控制位上隨意移動。

優選的，在該撥鈕241上套設有一撥塊250，在上殼體110與下殼體120的相同一側的外壁上分別開設有相連通的容納缺口130，撥塊250位于容納缺口130內并伸出上殼體110與下殼體120外表面，撥塊250的后端抵在上殼體110與下殼體120的內側壁上，通過設置該撥塊250，能在外殼的外部推動撥鈕241移動。

該鏈繩300為一根導電線，其一端與電池220盒100固連，另一端穿過電池220盒100與線路板200電連接，優選的，在鏈繩300上串聯有至少一個LED燈310。

鏈墜400其至少有一個，所述鏈墜400采用塑料或者橡膠材料制成，鏈墜400采用注塑工藝與鏈繩300固連且LED燈310位于鏈墜400內，也就是說整根鏈繩300貫穿鏈墜400。

初始狀態下，撥鈕241位于斷電位上，彈性片111與聲電轉換器230均無法使電池220對線路板200供電，當推動撥塊250使撥鈕241移動至聲控通電位上時，聲電轉換器230、電池220與線路板200三者電連通，聲電轉換器230能感應外界的聲音，此時聲音信號轉化為電信號并使電池220對線路板200供電，線路板200將電流傳遞至LED燈310上，使得LED燈310隨所處環境內的聲音而發光，這個過程中，只有當聲電轉換器230感應到聲音時，LED燈310才會發光，而按壓彈性片111無法控制線路板200通電并使LED燈310發光。

當推動撥塊250使撥鈕241移動至機械通電位上時，按壓彈性片111能使電源、線路板200二者電連通且線路板200能對LED供電并使LED燈310發光，此過程中，聲電轉換器230與線路板200處于斷電狀態。

本結構通過按壓彈性片111或通過聲電轉換器230分別單獨控制線路板200通電，增加了線路板200通斷電的方式，使得電池220盒100使用更加方便，而鏈墜400通過注塑方式與鏈繩300固連，提高了鏈墜400與鏈繩300的連接強度以及鏈墜400自身的強度，也省去了鏈墜400后續的安裝工藝，提高了鏈墜400的裝配效率。

值得一提的是，本項鏈結構中，通過彈性片111控制LED燈310發光時，可實現LED燈310的三種發光模式。

第一種為慢速循環閃亮模式，即LED燈310在一定時間內逐漸變亮，進而逐漸變弱，最后滅掉，如此重復，亮燈時間與滅燈時間為1-2s。

第二種為快速循環閃亮模式，即LED燈310快速變亮后又快速熄滅，如此重復，亮燈時間與滅燈時間小于1s。

第三中為常亮模式，即LED燈310發光后處于持續發光的模式，需再次按壓彈性片111才能使LED燈310熄滅。

上述三種不同的亮燈模式，滿足使用者的不同需求，適用于不同的場合，提高了項鏈的適用范圍，且能營造不同的環境氣氛。

本發明在上述結構基礎上，對其做了進一步改進。

如圖2、圖4所示，在上殼體110表面開設有貫穿上殼體110的條形槽114，優選的，在上殼體110的外表面上凹陷形成有一凹陷區113，該條形槽114位于凹陷區113內，該條形槽114呈圓弧形延伸，條形槽114的兩端隔開且相鄰，彈性片111由整個條形槽114合圍而成并呈圓形狀，條形槽114的兩端向上殼體110的同一端延伸并形成有連接上殼體110與彈性片111的連接部111a，當然，該條形槽114也能延伸成其它形狀，例如方形或者橢圓形。

由于彈性片111與上殼體110之間通過條形槽114隔開，使得彈性片111具有一定的彈性，按壓彈性片111后，其能自動復位，使用方便，相比現有的彈性結構，本彈性片111與上殼體110為一體式，其無需組裝，也不需要增設其它具有復位功能的部件，其結構簡單，占用空間較小，方便生產與加工，另外，彈性片111位于上殼體110凹陷形成的凹陷區113內，使得彈性片111不會突出上殼體110外表面，避免彈性片111在非正常工作情況下按壓觸片210，從而控制了彈性片111的按壓次數，也有效的節省了電池220的電量。

如圖4至圖6所示，所述上殼體110的內表面上凸設有至少一個連接柱115，優選的，該連接柱115有一個且位于上殼體110內表面的中部，在線路板200的中部相應開設有一個限位孔260，安裝時，連接柱115穿過限位孔260并與下殼體120通過可拆裝的方式相連，采用這種結構，方便線路板200與上殼體110拆裝，便于線路板200后期的維修與更換，而連接柱115與限位孔260配合，提高了線路板200在水平方向上的穩定性，也使得線路板200在安裝時能較快的定位。

如圖4所示，所述下殼體120內表面凸設有弧形擋塊121，所述弧形擋塊121內形成有用于置放電池220的安裝槽122，所述線路板200位于安裝槽122上方并與電池220接觸。

由于下殼體120內部為容納腔，采用其它方式形成安裝槽122難度較大且會造成結構復雜，而通過在殼體內表面凸設一擋圈而形成安裝槽122，使得整個安裝槽122方便成型，在結構上，電池220安裝于安裝槽122內并被擋圈擋住，提高了電池220安裝在下殼體120上的穩定性。

如圖5所示，所述下殼體120的外表面向內凹陷形成有一容納槽123，所述容納槽123具有與安裝槽122相通且用于安裝電池220的安裝口124，在容納槽123內設置有將安裝口124封住的蓋板140，所述蓋板140的外表面與下殼體120外表面平齊，蓋板140的一端安裝有螺釘(圖中未示出)，該螺釘穿過下殼體120并與連接柱115螺紋連接。

安裝口124的設置，便于從下殼體120外部安裝或取出電池220，而無需將上殼體110與下殼體120分開后再安裝電池220，從而方便電池220的更換，蓋板140則能在電池220盒100正常使用時，將電池220封裝于安裝槽122內，避免電池220發生移動，而在需要更換電池220時，該蓋板140也方便拆卸，容納槽123的設置，使得蓋板140安裝在下殼體120上時，蓋板140的外表面與下殼體120的外表面處于同一平面，有效的控制了整個電池220盒100的體積，避免其體積過大，而蓋板140、下殼體120與上殼體110三者通過螺釘固連，方便了蓋板140、下殼體120與上殼體110三者的拆裝，使得三者之間連接更加簡單。

如圖7所示，所述鏈墜400的數量大于LED燈310的數量且所述LED燈310間隔的設置于鏈墜400內，也就是說，當鏈墜400的數量與LED燈310的數量均大于一個時，鏈墜400的數量要多于LED燈310的數量，此時，一部分鏈墜400分別包覆在每個LED燈310上，以可發光的形式存在，而另一部分鏈墜400直接與鏈繩300固連且無法發光，如此，通過可發光和不可發光的鏈墜400搭配組合，能在不同環境下，營造出不同的亮燈效果，而發光的鏈墜400與不發光的鏈墜400可采用不同相間隔的方式排列組合，使得整個項鏈的亮燈效果更豐富。

如圖1、圖7所示，所述鏈繩300包括至少兩根導電線，所述導電線呈并排相連的排線結構或者纏繞設置的螺旋結構，根據不同的使用需求，鏈繩300可采用上述兩種不同結構，在配合燈光的情況下，能搭配出不同的效果，另外，排線結構與螺旋結構的鏈繩300，強度有所差異，因此，根據不同數量的鏈墜400，可采用不同結構的鏈繩300，既能保證鏈繩300的強度，也能有效的節省成本，由于結構上的差異較小，本結構中只給出了排線結構的結構圖。

作為改進，所述鏈墜400為具有任意造型和任意顏色的透光結構，本項鏈可在各種節日或者聚會等各種環境中使用，而根據不同的節日，可使用具有不同形狀或顏色的鏈墜400，或者在一個節日中，使用多種不同形狀和顏色的鏈墜400，以增添節日的氣氛。

本發明的工作原理如下：

初始狀態下，撥鈕241位于斷電位上，彈性片111與聲電轉換器230均無法使電池220對線路板200供電，鏈墜400無法發光。

當推動撥塊250使撥鈕241移動至聲控通電位上時，聲電轉換器230、電池220與線路板200三者電連通，聲電轉換器230能感應外界的聲音，此時聲音信號轉化為電信號并使電池220對線路板200供電，鏈墜400隨聲音的出現而發光，此時，按壓彈性片111無法控制鏈墜400發光。

當推動撥塊250使撥鈕241移動至機械通電位上時，按壓彈性片111，凸柱112抵在觸片210上并使觸片210與電池220正極接觸，電源、線路板200二者電連通且電池220能對線路板200供電，間隔性按壓彈性片111，使的鏈墜400具有三種不同的亮燈模式，此時，聲電轉換器230與線路板200處于斷電狀態，通過聲電轉換器230無法控制鏈墜400發光。

如此，通過按壓彈性片111或聲電轉換器230分別單獨控制線路板200通電，增加了線路板200通斷電的方式，使得電池220盒100使用更加方便。

更換電池220時，擰下螺釘，將蓋板140由容納槽123中取出，將導電接線與電池220分離開，取出舊電池220并更換新電池220，然后將蓋板140蓋上，擰緊螺釘，完成對電池220的更換。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
