本發明涉及一種拋光裝置，尤其涉及一種皮鞋工廠用高穩定性拋光裝置。

背景技術：

皮鞋是指以天然皮革為鞋面，以皮革或橡膠、塑料、pu發泡、pvc等為鞋底，經縫绱、膠粘或注塑等工藝加工成型的鞋類。皮鞋透氣、吸濕，具有良好的衛生性能，是各類鞋靴中品位最高的鞋。

目前，工廠在制造皮鞋后，為了提高皮鞋的美觀和使用質量，通常需要在皮鞋表面進行拋光處理，但目前大多數的皮鞋拋光裝置運作穩定性低、拋光不充分和工作效率低，導致生產效率緩慢。

現有的皮鞋拋光裝置存在運作穩定性低、拋光不充分和工作效率低的缺點，因此亟需研發一種運作穩定性高、拋光充分和工作效率高的皮鞋工廠用高穩定性拋光裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有的皮鞋拋光裝置運作穩定性低、拋光不充分和工作效率低的缺點，本發明要解決的技術問題是提供一種運作穩定性高、拋光充分和工作效率高的皮鞋工廠用高穩定性拋光裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種皮鞋工廠用高穩定性拋光裝置，包括有支柱、底板、移動機構、固定機構、置物框、遮蓋機構、拋光機構、升降機構和安裝架，兩支柱固接于底板底部；用于移動皮鞋的移動機構與安裝架均固接于底板頂部；置物框固接于移動機構輸出端；用于固定皮鞋的固定機構固接于置物框內底部；用于遮蓋置物框的遮蓋機構固接于置物框頂部；用于調節拋光位置高低的升降機構固接于安裝架內頂部；用于對皮鞋拋光的拋光機構固接于升降機構輸出端。

優選地，固定機構包括有放置箱、第一彈性件、第一滑塊、第一拉線、第一電動繞線輪、第一滑軌、第二滑塊、第二彈性件、第二支桿、第一支桿、第一固定板、第二固定板，放置箱固接于置物框內底部；第一滑軌固接于放置箱內底部；第一支桿一端部通過第一滑塊與第一滑軌滑動式連接，另一端部與第一固定板固接；第二支桿一端部通過第二滑塊與第一滑軌滑動式連接，另一端部與第二固定板固接；第一滑塊一側部通過第一彈性與放置箱連接，另一側部通過第一拉線與第一電動繞線輪連接；第二滑塊一側部通過第二彈性與放置箱連接，另一側部通過第一拉線與第一電動繞線輪連接。

優選地，移動機構包括有第二滑軌、第三滑塊、第一軸承座、螺母、絲桿、第二軸承座和第一電機，第二滑軌固接于頂板頂部，位于安裝架側部；第一軸承座與第二軸承座分別固接于第二滑軌兩側；絲桿固接于第一軸承座與第二軸承座之間；螺母固接于絲桿上，且通過第三滑塊與第二滑軌滑動式連接；絲桿一端固接于第一電機輸出端。

優選地，升降機構包括有固定座、伸縮桿、第三滑軌、第四滑塊、第一齒條、第一固定桿、第一齒輪和第二電機，固定座與伸縮桿均固接于安裝架內頂部，且固定座與拋光機構連接；第三滑軌與第一固定桿均固接于固定座；第一齒條通過第四滑塊與第三滑軌滑動式連接；第二電機一端部固接于第一固定桿；第一齒輪固接與第二電機輸出端，且與第一齒條嚙合。

優選地，拋光機構包括有安裝箱、第四滑軌、第五滑塊、第三彈性件、第二齒輪、第二齒條、凸輪、第三電機、滾輪、第二固定桿、第三軸承座、轉軸和拋光輪，安裝箱固接于伸縮桿與第一齒條底部；兩第四滑軌分別固接于安裝箱內頂部與內底部；第二固定桿上下兩端部分別通過第五滑塊與第四滑軌滑動式連接，第二固定桿一側部固接有第二齒條，另一側部固接有滾輪；第三電機固接于安裝箱內后壁，且輸出端與凸輪傳動連接；滾輪與凸輪滾動式連接；轉軸通過第三軸承座與安裝箱底部樞接，且一端部固接有第二齒輪，另一端部固接有拋光輪；第二齒輪與第二齒條嚙合。

優選地，遮蓋機構包括有第二電動繞線輪、第二拉線、蓋板、擋塊、第四彈性件和第三固定板，置物框頂部兩端部均通過銷軸與蓋板轉動式連接；兩擋塊與兩第四彈性件分別固接于置物框內頂部兩端；兩第三固定板分別固接于置物框兩側部；第二電動繞線輪固接于第三固定板頂板，且通過第二拉線與蓋板連接。

優選地，第一彈性件、第二彈性件、第三彈性件和第四彈性件均為彈簧。

優選地，置物框材質為不銹鋼。

優選地，第一拉線與第二拉線均為鋼絲線。

工作原理：當需要對皮鞋進行拋光處理時，工作人員控制遮蓋機構的遮蓋部件打開置物框頂部，從而將皮鞋放入置物框內，工作人員控制固定機構的固定部件固定住皮鞋，從而便于拋光處理，工作人員控制移動機構的移動部件向右移動，從而帶動置物框向右移動，進而帶動皮鞋向右移動到拋光機構下方，工作人員控制升降機構的升降部件帶動拋光機構向下移動，當移動到需要拋光的位置時，工作人員控制拋光機構的拋光部件對皮鞋進行充分地拋光，同時工作人員控制遮蓋機構的遮蓋部件關閉置物框頂部，能夠有效地避免拋光時，其他雜質飛出，對環境造成破壞，減少環境污染，拋光處理完后，工作人員復位所有機構，即可便于收集拋光處理后的皮鞋。

因?yàn)楣潭C(jī)構包括有放置箱、第一彈性件、第一滑塊、第一拉線、第一電動繞線輪、第一滑軌、第二滑塊、第二彈性件、第二支桿、第一支桿、第一固定板、第二固定板，放置箱固接于置物框內底部；第一滑軌固接于放置箱內底部；第一支桿一端部通過第一滑塊與第一滑軌滑動式連接，另一端部與第一固定板固接；第二支桿一端部通過第二滑塊與第一滑軌滑動式連接，另一端部與第二固定板固接；第一滑塊一側部通過第一彈性與放置箱連接，另一側部通過第一拉線與第一電動繞線輪連接；第二滑塊一側部通過第二彈性與放置箱連接，另一側部通過第一拉線與第一電動繞線輪連接，所以需要對皮鞋進行拋光處理前，工作人員將皮鞋放于放置箱上，控制第一電動繞線輪卷起第一拉線，第一拉線帶動第一滑塊和第二滑塊向內移動，從而帶動第一支桿和第二支桿向內移動，進而帶動第一固定板和第二固定板向內移動，以此對皮鞋進行固定處理，便于下一步拋光處理，提高了拋光處理的穩定性。

因?yàn)橐苿訖C(jī)構包括有第二滑軌、第三滑塊、第一軸承座、螺母、絲桿、第二軸承座和第一電機，第二滑軌固接于頂板頂部，位于安裝架側部；第一軸承座與第二軸承座分別固接于第二滑軌兩側；絲桿固接于第一軸承座與第二軸承座之間；螺母固接于絲桿上，且通過第三滑塊與第二滑軌滑動式連接；絲桿一端固接于第一電機輸出端，所以工作人員啟動第一電機正轉或反轉，驅動絲桿正轉或反轉，從而帶動螺母向左或向右移動，第二滑軌與第三滑塊互相配合，對螺母向左或向右移動起到了更好的導向作用，進而便于帶動置物框移動到拋光機構下方。

因?yàn)樯禉C(jī)構包括有固定座、伸縮桿、第三滑軌、第四滑塊、第一齒條、第一固定桿、第一齒輪和第二電機，固定座與伸縮桿均固接于安裝架內頂部，且固定座與拋光機構連接；第三滑軌與第一固定桿均固接于固定座；第一齒條通過第四滑塊與第三滑軌滑動式連接；第二電機一端部固接于第一固定桿；第一齒輪固接與第二電機輸出端，且與第一齒條嚙合，所以工作人員控制第二電機順時針轉動或逆時針轉動，當?shù)诙姍C(jī)順時針轉動時，帶動第一齒輪順時針旋轉，從而帶動第一齒條向上運動，進而帶動拋光機構向上運動，當?shù)诙姍C(jī)控制第一齒輪逆時針旋轉時，帶動第一齒條向下運動，從而帶動拋光機構向下運動，第三滑軌與第四滑塊的互相配合，對第一齒條的移動，起到了更加穩定的導向作用，伸縮桿也對拋光機構的移動，起到了一定的導向作用。

因?yàn)閽伖鈾C(jī)構包括有安裝箱、第四滑軌、第五滑塊、第三彈性件、第二齒輪、第二齒條、凸輪、第三電機、滾輪、第二固定桿、第三軸承座、轉軸和拋光輪，安裝箱固接于伸縮桿與第一齒條底部；兩第四滑軌分別固接于安裝箱內頂部與內底部；第二固定桿上下兩端部分別通過第五滑塊與第四滑軌滑動式連接，第二固定桿一側部固接有第二齒條，另一側部固接有滾輪；第三電機固接于安裝箱內后壁，且輸出端與凸輪傳動連接；滾輪與凸輪滾動式連接；轉軸通過第三軸承座與安裝箱底部樞接，且一端部固接有第二齒輪，另一端部固接有拋光輪；第二齒輪與第二齒條嚙合，所以工作人員控制第三電機輸出端轉動，驅動凸輪轉動，當凸輪離滾輪越來越近或越來越遠，在第三彈性件的彈力作用下，帶動滾輪向左移動或向右移動，滾輪帶動第二固定桿向左移動或向右移動，第四滑軌與第五滑塊的互相配合，對第二固定桿的移動起到了更加穩定的導向作用，從而帶動第二齒條向左移動或向右移動，進而帶動第二齒輪反轉或正轉，第二齒輪帶動轉軸反轉或正轉，以此帶動拋光輪反轉或正轉，拋光片為羊毛輪，且羊毛輪上涂有拋光蠟505，使得拋光效果充分均勻。

因?yàn)檎谏w機構包括有第二電動繞線輪、第二拉線、蓋板、擋塊、第四彈性件和第三固定板，置物框頂部兩端部均通過銷軸與蓋板轉動式連接；兩擋塊與兩第四彈性件分別固接于置物框內頂部兩端；兩第三固定板分別固接于置物框兩側部；第二電動繞線輪固接于第三固定板頂板，且通過第二拉線與蓋板連接，所以工作人員控制第二電動繞線輪卷起第二拉線，第二拉線帶動蓋板向上轉動，從而打開置物框底部，便于放入和收集皮鞋，反之，工作人員控制第二電動繞線輪松開第二拉線，在第四彈性件的彈力作用下，帶動蓋板向下轉動，從而關閉置物框底部，便于對皮鞋拋光處理，有效防止避免拋光時，其他雜質飛出，對環境造成破壞，減少環境污染。

（3）有益效果

本發明達到了運作穩定性高、拋光充分和工作效率高的效果，本裝置升降機構能夠帶動拋光機構上下移動，便于調節拋光的位置高低，固定機構能夠固定住皮鞋，便于下一步拋光處理，進而提高了工作效率。

附圖說明

圖1為本發明的主視結構示意圖。

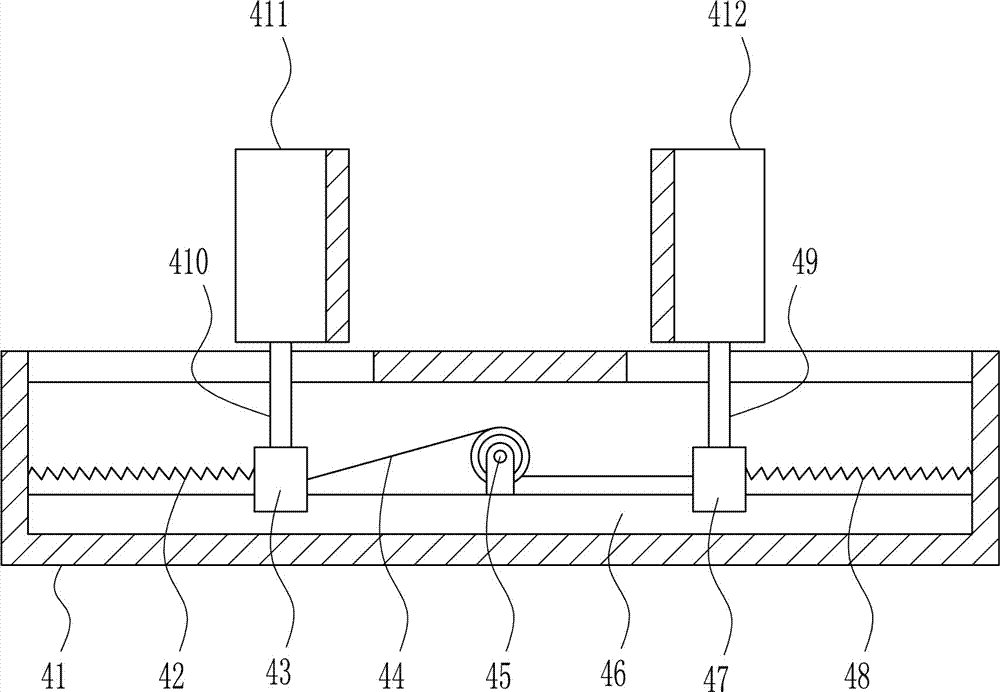

圖2為本發明固定機構的主視結構示意圖。

圖3為本發明移動機構的主視結構示意圖。

圖4為本發明升降機構的主視結構示意圖。

圖5為本發明拋光機構的主視結構示意圖。

圖6為本發明遮蓋機構的主視結構示意圖。

圖7為本發明蓋板的俯視結構示意圖。

附圖中的標記為：1-支柱，2-底板，3-移動機構，31-第二滑軌，32-第三滑塊，33-第一軸承座，34-螺母，35-絲桿，36-第二軸承座，37-第一電機，4-固定機構，41-放置箱，42-第一彈性件，43-第一滑塊，44-第一拉線，45-第一電動繞線輪，46-第一滑軌，47-第二滑塊，48-第二彈性件，49-第二支桿，410-第一支桿，411-第一固定板，412-第二固定板，5-置物框，6-遮蓋機構，61-第二電動繞線輪，62-第二拉線，63-蓋板，64-擋塊，65-第四彈性件，66-第三固定板，7-拋光機構，71-安裝箱，72-第四滑軌，73-第五滑塊，74-第三彈性件，75-第二齒輪，76-第二齒條，77-凸輪，78-第三電機，79-滾輪，710-第二固定桿，711-第三軸承座，712-轉軸，81-固定座，82-伸縮桿，83-第三滑軌，84-第四滑塊，85-第一齒條，86-第一固定桿，87-第一齒輪，88-第二電機，713-拋光輪，8-升降機構，9-安裝架。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種皮鞋工廠用高穩定性拋光裝置，如圖1-7所示，包括有支柱1、底板2、移動機構3、固定機構4、置物框5、遮蓋機構6、拋光機構7、升降機構8和安裝架9，兩支柱1固接于底板2底部；用于移動皮鞋的移動機構3與安裝架9均固接于底板2頂部；置物框5固接于移動機構3輸出端；用于固定皮鞋的固定機構4固接于置物框5內底部；用于遮蓋置物框5的遮蓋機構6固接于置物框5頂部；用于調節拋光位置高低的升降機構8固接于安裝架9內頂部；用于對皮鞋拋光的拋光機構7固接于升降機構8輸出端。

實施例2

一種皮鞋工廠用高穩定性拋光裝置，如圖1-7所示，包括有支柱1、底板2、移動機構3、固定機構4、置物框5、遮蓋機構6、拋光機構7、升降機構8和安裝架9，兩支柱1固接于底板2底部；用于移動皮鞋的移動機構3與安裝架9均固接于底板2頂部；置物框5固接于移動機構3輸出端；用于固定皮鞋的固定機構4固接于置物框5內底部；用于遮蓋置物框5的遮蓋機構6固接于置物框5頂部；用于調節拋光位置高低的升降機構8固接于安裝架9內頂部；用于對皮鞋拋光的拋光機構7固接于升降機構8輸出端。

固定機構4包括有放置箱41、第一彈性件42、第一滑塊43、第一拉線44、第一電動繞線輪45、第一滑軌46、第二滑塊47、第二彈性件48、第二支桿49、第一支桿410、第一固定板411、第二固定板412，放置箱41固接于置物框5內底部；第一滑軌46固接于放置箱41內底部；第一支桿410一端部通過第一滑塊43與第一滑軌46滑動式連接，另一端部與第一固定板411固接；第二支桿49一端部通過第二滑塊47與第一滑軌46滑動式連接，另一端部與第二固定板412固接；第一滑塊43一側部通過第一彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接；第二滑塊47一側部通過第二彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接。

實施例3

一種皮鞋工廠用高穩定性拋光裝置，如圖1-7所示，包括有支柱1、底板2、移動機構3、固定機構4、置物框5、遮蓋機構6、拋光機構7、升降機構8和安裝架9，兩支柱1固接于底板2底部；用于移動皮鞋的移動機構3與安裝架9均固接于底板2頂部；置物框5固接于移動機構3輸出端；用于固定皮鞋的固定機構4固接于置物框5內底部；用于遮蓋置物框5的遮蓋機構6固接于置物框5頂部；用于調節拋光位置高低的升降機構8固接于安裝架9內頂部；用于對皮鞋拋光的拋光機構7固接于升降機構8輸出端。

固定機構4包括有放置箱41、第一彈性件42、第一滑塊43、第一拉線44、第一電動繞線輪45、第一滑軌46、第二滑塊47、第二彈性件48、第二支桿49、第一支桿410、第一固定板411、第二固定板412，放置箱41固接于置物框5內底部；第一滑軌46固接于放置箱41內底部；第一支桿410一端部通過第一滑塊43與第一滑軌46滑動式連接，另一端部與第一固定板411固接；第二支桿49一端部通過第二滑塊47與第一滑軌46滑動式連接，另一端部與第二固定板412固接；第一滑塊43一側部通過第一彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接；第二滑塊47一側部通過第二彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接。

移動機構3包括有第二滑軌31、第三滑塊32、第一軸承座33、螺母34、絲桿35、第二軸承座36和第一電機37，第二滑軌31固接于頂板頂部，位于安裝架9側部；第一軸承座33與第二軸承座36分別固接于第二滑軌31兩側；絲桿35固接于第一軸承座33與第二軸承座36之間；螺母34固接于絲桿35上，且通過第三滑塊32與第二滑軌31滑動式連接；絲桿35一端固接于第一電機37輸出端。

實施例4

一種皮鞋工廠用高穩定性拋光裝置，如圖1-7所示，包括有支柱1、底板2、移動機構3、固定機構4、置物框5、遮蓋機構6、拋光機構7、升降機構8和安裝架9，兩支柱1固接于底板2底部；用于移動皮鞋的移動機構3與安裝架9均固接于底板2頂部；置物框5固接于移動機構3輸出端；用于固定皮鞋的固定機構4固接于置物框5內底部；用于遮蓋置物框5的遮蓋機構6固接于置物框5頂部；用于調節拋光位置高低的升降機構8固接于安裝架9內頂部；用于對皮鞋拋光的拋光機構7固接于升降機構8輸出端。

固定機構4包括有放置箱41、第一彈性件42、第一滑塊43、第一拉線44、第一電動繞線輪45、第一滑軌46、第二滑塊47、第二彈性件48、第二支桿49、第一支桿410、第一固定板411、第二固定板412，放置箱41固接于置物框5內底部；第一滑軌46固接于放置箱41內底部；第一支桿410一端部通過第一滑塊43與第一滑軌46滑動式連接，另一端部與第一固定板411固接；第二支桿49一端部通過第二滑塊47與第一滑軌46滑動式連接，另一端部與第二固定板412固接；第一滑塊43一側部通過第一彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接；第二滑塊47一側部通過第二彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接。

移動機構3包括有第二滑軌31、第三滑塊32、第一軸承座33、螺母34、絲桿35、第二軸承座36和第一電機37，第二滑軌31固接于頂板頂部，位于安裝架9側部；第一軸承座33與第二軸承座36分別固接于第二滑軌31兩側；絲桿35固接于第一軸承座33與第二軸承座36之間；螺母34固接于絲桿35上，且通過第三滑塊32與第二滑軌31滑動式連接；絲桿35一端固接于第一電機37輸出端。

升降機構8包括有固定座81、伸縮桿82、第三滑軌83、第四滑塊84、第一齒條85、第一固定桿86、第一齒輪87和第二電機88，固定座81與伸縮桿82均固接于安裝架9內頂部，且固定座81與拋光機構7連接；第三滑軌83與第一固定桿86均固接于固定座81；第一齒條85通過第四滑塊84與第三滑軌83滑動式連接；第二電機88一端部固接于第一固定桿86；第一齒輪87固接與第二電機88輸出端，且與第一齒條85嚙合。

拋光機構7包括有安裝箱71、第四滑軌72、第五滑塊73、第三彈性件74、第二齒輪75、第二齒條76、凸輪77、第三電機78、滾輪79、第二固定桿710、第三軸承座711、轉軸712和拋光輪713，安裝箱71固接于伸縮桿82與第一齒條85底部；兩第四滑軌72分別固接于安裝箱71內頂部與內底部；第二固定桿710上下兩端部分別通過第五滑塊73與第四滑軌72滑動式連接，第二固定桿710一側部固接有第二齒條76，另一側部固接有滾輪79；第三電機78固接于安裝箱71內后壁，且輸出端與凸輪77傳動連接；滾輪79與凸輪77滾動式連接；轉軸712通過第三軸承座711與安裝箱71底部樞接，且一端部固接有第二齒輪75，另一端部固接有拋光輪713；第二齒輪75與第二齒條76嚙合。

遮蓋機構6包括有第二電動繞線輪61、第二拉線62、蓋板63、擋塊64、第四彈性件65和第三固定板66，置物框5頂部兩端部均通過銷軸與蓋板63轉動式連接；兩擋塊64與兩第四彈性件65分別固接于置物框5內頂部兩端；兩第三固定板66分別固接于置物框5兩側部；第二電動繞線輪61固接于第三固定板66頂板，且通過第二拉線62與蓋板63連接。

第一彈性件42、第二彈性件48、第三彈性件74和第四彈性件65均為彈簧。

置物框5材質為不銹鋼。

第一拉線44與第二拉線62均為鋼絲線。

工作原理：當需要對皮鞋進行拋光處理時，工作人員控制遮蓋機構6的遮蓋部件打開置物框5頂部，從而將皮鞋放入置物框5內，工作人員控制固定機構4的固定部件固定住皮鞋，從而便于拋光處理，工作人員控制移動機構3的移動部件向右移動，從而帶動置物框5向右移動，進而帶動皮鞋向右移動到拋光機構7下方，工作人員控制升降機構8的升降部件帶動拋光機構7向下移動，當移動到需要拋光的位置時，工作人員控制拋光機構7的拋光部件對皮鞋進行充分地拋光，同時工作人員控制遮蓋機構6的遮蓋部件關閉置物框5頂部，能夠有效地避免拋光時，其他雜質飛出，對環境造成破壞，減少環境污染，拋光處理完后，工作人員復位所有機構，即可便于收集拋光處理后的皮鞋。

因?yàn)楣潭C(jī)構4包括有放置箱41、第一彈性件42、第一滑塊43、第一拉線44、第一電動繞線輪45、第一滑軌46、第二滑塊47、第二彈性件48、第二支桿49、第一支桿410、第一固定板411、第二固定板412，放置箱41固接于置物框5內底部；第一滑軌46固接于放置箱41內底部；第一支桿410一端部通過第一滑塊43與第一滑軌46滑動式連接，另一端部與第一固定板411固接；第二支桿49一端部通過第二滑塊47與第一滑軌46滑動式連接，另一端部與第二固定板412固接；第一滑塊43一側部通過第一彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接；第二滑塊47一側部通過第二彈性與放置箱41連接，另一側部通過第一拉線44與第一電動繞線輪45連接，所以需要對皮鞋進行拋光處理前，工作人員將皮鞋放于放置箱41上，控制第一電動繞線輪45卷起第一拉線44，第一拉線44帶動第一滑塊43和第二滑塊47向內移動，從而帶動第一支桿410和第二支桿49向內移動，進而帶動第一固定板411和第二固定板412向內移動，以此對皮鞋進行固定處理，便于下一步拋光處理，提高了拋光處理的穩定性。

因?yàn)橐苿訖C(jī)構3包括有第二滑軌31、第三滑塊32、第一軸承座33、螺母34、絲桿35、第二軸承座36和第一電機37，第二滑軌31固接于頂板頂部，位于安裝架9側部；第一軸承座33與第二軸承座36分別固接于第二滑軌31兩側；絲桿35固接于第一軸承座33與第二軸承座36之間；螺母34固接于絲桿35上，且通過第三滑塊32與第二滑軌31滑動式連接；絲桿35一端固接于第一電機37輸出端，所以工作人員啟動第一電機37正轉或反轉，驅動絲桿35正轉或反轉，從而帶動螺母34向左或向右移動，第二滑軌31與第三滑塊32互相配合，對螺母34向左或向右移動起到了更好的導向作用，進而便于帶動置物框5移動到拋光機構7下方。

因?yàn)樯禉C(jī)構8包括有固定座81、伸縮桿82、第三滑軌83、第四滑塊84、第一齒條85、第一固定桿86、第一齒輪87和第二電機88，固定座81與伸縮桿82均固接于安裝架9內頂部，且固定座81與拋光機構7連接；第三滑軌83與第一固定桿86均固接于固定座81；第一齒條85通過第四滑塊84與第三滑軌83滑動式連接；第二電機88一端部固接于第一固定桿86；第一齒輪87固接與第二電機88輸出端，且與第一齒條85嚙合，所以工作人員控制第二電機88順時針轉動或逆時針轉動，當?shù)诙姍C(jī)88順時針轉動時，帶動第一齒輪87順時針旋轉，從而帶動第一齒條85向上運動，進而帶動拋光機構7向上運動，當?shù)诙姍C(jī)88控制第一齒輪87逆時針旋轉時，帶動第一齒條85向下運動，從而帶動拋光機構7向下運動，第三滑軌83與第四滑塊84的互相配合，對第一齒條85的移動，起到了更加穩定的導向作用，伸縮桿82也對拋光機構7的移動，起到了一定的導向作用。

因?yàn)閽伖鈾C(jī)構7包括有安裝箱71、第四滑軌72、第五滑塊73、第三彈性件74、第二齒輪75、第二齒條76、凸輪77、第三電機78、滾輪79、第二固定桿710、第三軸承座711、轉軸712和拋光輪713，安裝箱71固接于伸縮桿82與第一齒條85底部；兩第四滑軌72分別固接于安裝箱71內頂部與內底部；第二固定桿710上下兩端部分別通過第五滑塊73與第四滑軌72滑動式連接，第二固定桿710一側部固接有第二齒條76，另一側部固接有滾輪79；第三電機78固接于安裝箱71內后壁，且輸出端與凸輪77傳動連接；滾輪79與凸輪77滾動式連接；轉軸712通過第三軸承座711與安裝箱71底部樞接，且一端部固接有第二齒輪75，另一端部固接有拋光輪713；第二齒輪75與第二齒條76嚙合，所以工作人員控制第三電機78輸出端轉動，驅動凸輪77轉動，當凸輪77離滾輪79越來越近或越來越遠，在第三彈性件74的彈力作用下，帶動滾輪79向左移動或向右移動，滾輪79帶動第二固定桿710向左移動或向右移動，第四滑軌72與第五滑塊73的互相配合，對第二固定桿710的移動起到了更加穩定的導向作用，從而帶動第二齒條76向左移動或向右移動，進而帶動第二齒輪75反轉或正轉，第二齒輪75帶動轉軸712反轉或正轉，以此帶動拋光輪713反轉或正轉，拋光片為羊毛輪，且羊毛輪上涂有拋光蠟505，使得拋光效果充分均勻。

因?yàn)檎谏w機構6包括有第二電動繞線輪61、第二拉線62、蓋板63、擋塊64、第四彈性件65和第三固定板66，置物框5頂部兩端部均通過銷軸與蓋板63轉動式連接；兩擋塊64與兩第四彈性件65分別固接于置物框5內頂部兩端；兩第三固定板66分別固接于置物框5兩側部；第二電動繞線輪61固接于第三固定板66頂板，且通過第二拉線62與蓋板63連接，所以工作人員控制第二電動繞線輪61卷起第二拉線62，第二拉線62帶動蓋板63向上轉動，從而打開置物框5底部，便于放入和收集皮鞋，反之，工作人員控制第二電動繞線輪61松開第二拉線62，在第四彈性件65的彈力作用下，帶動蓋板63向下轉動，從而關閉置物框5底部，便于對皮鞋拋光處理，有效防止避免拋光時，其他雜質飛出，對環境造成破壞，減少環境污染。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
