本文的公開內容整體涉及卷曲纖維紡粘非織造纖維網和結合該非織造纖維網的制品。
背景技術：

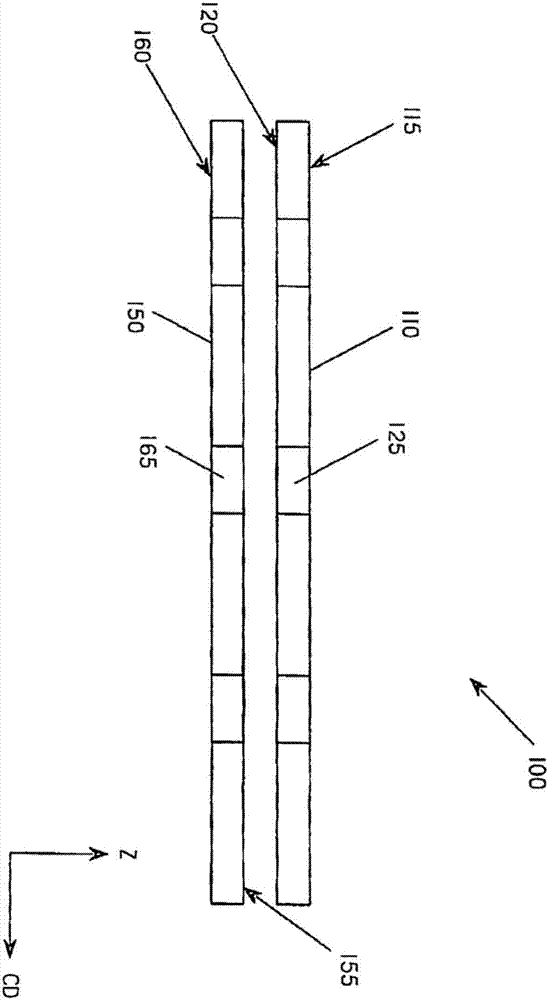

：一次性吸收制品的頂片執行有價值的功能。頂片通常為介于一次性吸收制品和使用者之間的界面。因此，頂片應當在觸覺上對使用者有吸引力。另外，具體地講，在衛生制品的情況下，頂片可掩蓋由經液和/或尿液造成的沾污。如果頂片不成功掩蓋由經液和/或尿液造成的沾污，則使用者可能留下一次性吸收制品表現不佳的印象。另外，在一些應用中，可能期望具有快速采集液體入侵物以減少滲漏可能性的能力的頂片。存在多種本領域中已知的頂片。例如，在一些常規女性衛生制品中，頂片可包括膜。膜是通常所期望的，因為其提供關于經液/尿液沾污的良好掩蓋的有益效果。然而，在沒有基本處理的情況下，膜可向使用者提供令人不悅的觸感。并且，即使在基本處理的情況下，一些使用者也將膜頂片描述為具有“塑性感覺”，一些使用者發現這是令人不悅的。另外，膜有時可留下與穿著者的皮膚接觸的殘余液體，例如經液和/或尿液，這可加劇任何令人不悅的感覺以及在使用者心中產生“不干凈”的感覺。其它常規女性衛生制品包括非織造頂片。非織造頂片可向使用者提供柔軟的感覺；然而，非織造頂片通常不具有對于經液/尿液污漬的良好掩蓋能力。遺憾的是，提供良好掩蓋特性的非織造織物通常提供不足夠的液體性能?；谇拔乃?，存在對頂片的需要，所述頂片可向使用者提供柔軟的感覺，同時還提供液體入侵物的良好采集。另外，與上述結合或其獨立地可掩蓋經液/尿液污漬的頂片將是有利的。技術實現要素：本文公開了非織造纖維網和非織造層合體，其可用作一次性吸收制品的頂片以及吸收制品的其它組件。當用作女性衛生制品的頂片時，本發明的非織造纖維網/非織造層合體可向使用者提供柔軟的感覺并且可提供經液/尿液入侵物的良好采集。在一些形式中，本發明的非織造層合體包括具有連續紡粘卷曲纖維的第一非織造纖維網和接合到所述第一非織造纖維網的第二纖維網。多個孔延伸穿過第一非織造纖維網或第二纖維網中的至少一個。附加形式包括具有多根連續紡粘卷曲纖維的非織造纖維網，其中多個孔延伸穿過所述非織造纖維網。附圖說明雖然本說明書通過特別指出并清楚地要求保護本發明主題的權利要求書作出結論，但據信由以下說明結合附圖可更容易地理解本發明，其中：圖1a是本發明非織造層合體的示意圖，其以非織造層合體的分解剖視圖示出；圖1b是本發明非織造層合體的示意圖，其以非織造層合體的分解剖視圖示出；圖2a是本發明非織造層合體的示意圖，其以橫截面示出；圖2b是本發明非織造層合體的示意圖，其以橫截面示出；圖2c是本發明非織造層合體的示意圖，其以橫截面示出；圖3是本發明非織造層合體的示意圖，其以橫截面示出；圖4是本發明非織造層合體的示意圖，其以橫截面示出；圖5是本發明非織造層合體的示意圖，其以橫截面示出；圖6a是紡粘非織造纖維網的一部分的顯微照片，其示出紡粘非織造纖維網的頂視圖；圖6b是包括兩層圖6a的非織造織物的層合體的顯微照片，其示出由此形成的頂蓋和簇的側視圖；圖6c為示出圖6b的層合體的頂視圖的顯微照片；圖7a為紡粘卷曲纖維非織造纖維網的頂視圖；圖7b為示出包括圖6a的作為上層的紡粘非織造織物和圖7a的作為下層的紡粘卷曲非織造織物的非織造層合體的側視圖的顯微照片，其中所述層合體包括由此形成的頂蓋和簇；圖7c為示出圖7b的非織造層合體的頂視圖的顯微照片；圖8a為示出包括圖7a的作為上層的紡粘卷曲非織造織物和圖6a的作為下層的紡粘非織造織物的非織造層合體的側視圖的顯微照片，其中所述層合體包括由此形成的頂蓋和簇；圖8b為圖8a的非織造層合體的頂視圖的顯微照片；圖9a為示出包括圖7a的兩層卷曲纖維紡粘物的非織造層合體的側視圖的顯微照片；圖9b為圖9a的非織造層合體的頂視圖的顯微照片；圖10示出了示出滴落測試結果的圖，所述滴落測試將具有卷曲纖維紡粘非織造層的非織造層合體與不具有卷曲纖維紡粘非織造層的層合體進行比較；圖11示出了示出縱向流失測試的結果的圖，所述縱向流失測試將具有卷曲纖維紡粘非織造層的非織造層合體與不具有卷曲纖維紡粘非織造層的層合體進行比較。圖12a和圖12b分別描述了包括簇/頂蓋的本發明的非織造層合體的頂視圖和側視圖；圖13a和圖13b分別描述了包括簇/頂蓋的本發明的另一種非織造層合體的頂視圖和側視圖；圖14a和圖14b分別描述了包括簇/頂蓋的本發明的另一種非織造層合體的頂視圖和側視圖；圖15a和圖15b分別描述了包括簇/頂蓋的本發明的另一種非織造層合體的頂視圖和側視圖；圖16a為用于形成本發明的非織造層合體的裝置的透視圖；圖16b為用于形成卷曲纖維紡粘非織造纖維網的裝置的示意圖；圖16c為示出卷曲纖維的照片；圖16d為示出直纖維的照片；圖17為示出具有聚集在纖維表面上的添加劑的非織造纖維的掃描電子顯微照片(“sem”)圖片；圖18為示出具有聚集在纖維表面上的添加劑的另一種非織造纖維的sem圖片；圖19為示出具有聚集在纖維表面上的添加劑的另一種非織造纖維的sem圖片；圖20為示出具有聚集在纖維表面上的添加劑的另一種非織造纖維的sem圖片；圖21為示出具有聚集在纖維表面上的添加劑的另一種非織造纖維的sem圖片；圖22為示出具有施用于纖維的添加劑的其它非織造纖維的顯微照片；圖23為示出具有添加劑的非織造纖維的sem照片，所述添加劑在纖維表面上形成膜；圖24為示出具有添加劑的非織造纖維的sem照片，所述添加劑在纖維表面上形成膜和原纖；圖25為示出具有親水性熔體添加劑的非織造纖維的sem圖片；圖26為根據本發明構造的女性衛生制品，即衛生巾的頂視圖；圖27為根據本公開的部分移除一些層的吸收制品的頂視圖；圖28為根據本公開的圍繞圖27的線20—20截取的吸收制品的剖視圖；圖29為根據本公開的圖28的吸收制品的視圖，其中所述吸收制品已至少部分地加載有流體；圖30-圖33為根據本公開的示例性非織造層合體的部分的照片；圖34示出用于本發明的非織造層合體的坐標系；圖35-圖48為根據本發明構造的非織造層合體的照片；圖49-圖52表示本發明的非織造層合體的熔合粘結圖案的示意圖；圖53-圖57為根據本發明的包括多個區域的一次性吸收制品的示意圖；圖58-圖59表示根據本公開的具有至少一些過度粘結的示例性過度粘結圖案的示意圖，其中中心縱向軸線基本上平行于縱向；圖60為根據本公開的包括圍繞孔的熔合部分的非織造層合體的一部分的照片；圖61為包裝內的吸收制品的堆疊體的示意圖；圖62為用于進行本文所述的滴流測試的測試標準的示意圖；圖63為與本發明一起使用的雙組分纖維的多個橫截面的示意圖；圖64為示出紡粘非織造纖維網和兩種卷曲纖維紡粘非織造纖維網的應力應變曲線的圖；圖65-圖74為根據本公開的圖案化開孔纖維網的照片；圖75-圖81分別為示出過度粘結、圖案化粘合劑、以及過度粘結和圖案化粘合劑的組合的示意圖；并且圖82為根據本發明構造的層和結構的示例性剖視圖。具體實施方式術語“原纖”是指從表面向外延伸或一般從纖維的外表面徑向向外延伸的突出部、細長突出部、隆起塊。在一些情況下，突出部、細長突出部或隆起塊可相對于纖維的縱向軸線徑向向外延伸。徑向向外是指相對于縱向軸線在1至89度的范圍內。在其它情況下，突出部、細長突出部或隆起塊可至少在纖維的縱向中心三分之一中從纖維的表面徑向向外延伸。突出部、細長突出部或隆起塊包含、由或基本上由熔體添加劑組成(例如，51％至100％或51％至99％)。突出部、細長突出部或隆起塊僅在環境條件下一段時間(例如，6-100小時)之后，在非織造基底形成后從纖維生長。原纖可使用sem在至少1,000倍放大倍數下觀察到。如本文所用，術語“非織造纖維網”是指具有夾層的單根纖維或紡線的結構但不呈如織造織物或針織織物中的重復圖案的纖維網，所述織造織物或針織織物通常不具有無規取向的纖維。非織造物的基重通常用克/平方米(gsm)表示。非織造纖維網/層合體的基重是各組成層和任何其它添加組件的總基重。纖維直徑通常用微米表示；纖維尺寸也可用旦尼爾表示，它是每纖維長度的重量的單位。如本文所用，“親水性”和“疏水性”關于材料表面上參照液體的接觸角具有本領域中廣為接受的含義。因此，具有大于約75度的液體接觸角的材料被認為是疏水性的，并且具有小于約75度的液體接觸角的材料被認為是親水性的。如本文所用，“紡粘纖維”是指通過如下方法形成的小直徑的纖維：將熔融的熱塑性材料從噴絲頭的多個精細的且通常為圓形的毛細管擠出成為長絲，然后將擠出的長絲直徑快速減小。當紡粘纖維被沉積到收集面上時通常不發粘。紡粘纖維一般連續并具有大于7微米，更具體地講介于約8微米和40微米之間的平均直徑(來自至少10個樣本)。如本文所用，“紡粘卷曲纖維”是指可以并列型、芯-偏心皮或其它合適的構型構造的雙組分纖維。合適的樹脂組合和雙組分纖維構型的選擇可導致在纖維中生成螺旋狀卷曲或卷曲(crimporcurl)。所述卷曲可在紡絲或鋪設工藝中，在纖維網形成之后本身自發地發生。在一些情況下，纖維網可需要附加步驟(例如，加熱或機械變形)以引起纖維卷曲。所謂“基本上無規取向的”，是指由于非織造層的加工條件，在縱向(md)上取向的纖維的量可高于在橫向(cd)上取向的纖維的量，反之亦然。如本文所用，術語“吸收制品”是指吸收和容納身體滲出物的裝置，更具體地講是指緊貼或鄰近穿著者身體放置以吸收和容納由身體排出的各種身體滲出物的裝置。術語吸收制品包括但不限于，尿布、褲、訓練褲、成人失禁制品、衛生巾、棉條、擦拭物和護墊。術語“吸收制品”還包括具有一些吸收性的清潔或防塵的墊或基底。本發明涉及卷曲纖維紡粘非織造纖維網，其適用于一次性吸收制品。本發明還涉及非織造層合體，其包括為卷曲纖維紡粘非織造纖維網的至少一個層。如下文所討論的，本發明的卷曲纖維紡粘非織造纖維網/非織造層合體可包括提供柔軟性有益效果、掩蔽有益效果和/或流體處理有益效果的頂蓋和/或簇或其它面外變形。任選地，本發明的非織造層合體的卷曲纖維紡粘非織造纖維網或其它纖維網可包括成形后施加的和/或共混入纖維中的添加劑(下文所討論的)使得添加劑在組成纖維的成形期間存在。發明人已經發現這些添加劑可提供掩蓋有益效果使得經液/尿液污漬對一次性吸收制品的使用者不易看見。另外，發明人已經發現添加劑可提供具有良好引流能力的經處理的纖維網，使得較少流體粘到纖維和/或相交纖維之間的空隙。該引流能力還可導致尿液/經液污漬的更好掩蓋。另外，發明人已經發現添加劑可向本發明非織造層合體的卷曲纖維紡粘非織造纖維網或其它纖維網提供對液體入侵物的改善的采集時間，這減少了滲漏的可能性。關于疏水性、親水性、柔軟性、摩擦系數減少等設想一些合適的添加劑。一些合適添加劑在本文中討論。非織造纖維網/層合體根據本發明構造的非織造纖維網包含紡粘卷曲纖維。在本發明的其它形式中，本發明的卷曲纖維紡粘纖維網可包括多個基底。例如，本發明的卷曲纖維紡粘纖維網可經由包括多個紡絲束的紡粘工藝來制備。在此類形式中，由第一紡絲束形成的第一基底可包括連續紡粘纖維，而由第二紡絲束形成的第二基底可包括連續卷曲紡粘纖維。本發明制備卷曲纖維紡粘纖維網和層合體的方法在下文另外詳細地討論。根據本發明構造的層合體可包括至少兩個纖維網(層)，其中至少一個為卷曲纖維紡粘非織造纖維網。在其它形式中，層合體可包括膜纖維網和卷曲纖維紡粘非織造纖維網。在其它形式中，層合體可包括卷曲纖維紡粘非織造纖維網和另一種非織造纖維網。本發明的卷曲纖維紡粘非織造纖維網和非織造層合體具有縱向(md)(垂直于圖1a、圖1b和圖2a-圖2c所示的片材平面)、橫向(cd)和z向，如在纖維網制造領域中公知的。本發明的非織造層合體各自包括至少兩個非織造纖維網，其在本文中稱為大體為平面的二維纖維網。卷曲纖維紡粘非織造纖維網在本文中也稱為大體為平面的二維纖維網。圖1a示出了本發明的非織造層合體100的分解的剖視圖。非織造層合體100包括第一層110，該第一層具有各自大體為平面的第一表面115和第二表面120。非織造層合體100還包括第二層150a，該第二層具有各自大體為平面的第一表面155和第二表面160。第一層110的第一表面115和第二層150的第一表面155分別可以為面向身體的表面，并且第一層110的第二表面120和第二層150a的第二表面160分別可以為面向衣服的表面。第一層或第二層中的至少一個包括卷曲纖維紡粘非織造纖維網。例如，第一層可包括紡粘卷曲纖維，而第二層不包括紡粘卷曲纖維。在另一示例中，第一層可不包括紡粘卷曲纖維，而第二層包括紡粘卷曲纖維。在另一個示例中，第一層和第二層兩者均可包括紡粘卷曲纖維。第一層110可包括第一多個孔125，其從第一表面115到第二表面120延伸穿過第一層110。如圖所示，在一些形式中，第二層150可不包括孔。然而，如圖1b所示，第二層150可包括第二多個孔165。如圖所示，第一多個孔125和第二多個孔165可基本上對齊。在本文的孔的情況下，基本上對齊是指第一多個孔中的大部分，即至少51％包括在第二層150中的反向孔，并且第一層110中那些孔的大部分包含第二層150中的反向孔，第一層110中的那些孔中的每個的開口面積的至少51％對應于第二層150中孔的開口面積。在一些形式中，第一多個孔125和第二多個孔165同時形成并且可以共邊。在其它形式中，第一多個孔165和第二多個孔165可獨立產生，使得第二層150中的一部分可通過第一多個孔150中的至少一個暴露，并且反之亦然。一些合適的開孔方法在下文中討論。第一層110和第二層150可圍繞第一多個孔125中的每個的周邊接合。例如，對于其中孔由第一層110的熔融纖維形成的那些方法，通常形成孔周邊。另外，在熔融期間，熔融纖維材料可與包括第二層150的纖維在內的周圍纖維形成粘結部。這在第一層110和第二層150均包括孔時也同樣發生。在此類形式中，第一層110和第二層150圍繞第二多個孔165中每個的周邊的至少一部分彼此附接。在一些形式中，第一層110和第二層150圍繞第一多個孔125中的每個的周邊的至少一部分彼此附接。利用卷曲纖維紡粘非織造纖維網的有益效果中的一個有益效果在于在較高厚度的卷曲纖維紡粘非織造纖維網的情況下熔融纖維較不顯著。圖1a和圖1b的非織造層合體100可向吸收制品的使用者提供柔軟感覺，所述吸收制品結合非織造層合體100作為吸收制品的頂片。附加的柔軟性有益效果、掩蓋有益效果和/或流體處理有益效果可由參照圖2a-圖2c所述的面外變形獲得。參照圖2a，示出根據本發明構造的非織造層合體100的示意圖。在本發明的一些形式中，第一層110還可包括第一層110的第二表面120中的第一多個不連續部235。當在z方向上推壓第一層110的組成材料的局部區域時，形成第一多個不連續部235，使得第一層110的組成材料設置在第一層110的第一表面115的上方。在一些形式中，組成材料的設置可形成面外變形，例如頂蓋230。第一層110可包括定位在第一表面115上方的多個頂蓋230。多個頂蓋230中的每個可部分覆蓋第一多個不連續部235中的至少一個。例如，第一頂蓋可至少部分地覆蓋第一不連續部，并且第二頂蓋可至少部分地覆蓋第二不連續部等。在下文中另外詳細地討論了頂蓋230。類似地，第二層150的第二表面160可包括第二多個不連續部275。第二多個不連續部275可如上文關于第一層110中的第一多個不連續部235所提供的形成。即，在z方向上推壓第二層150的組成材料的局部區域，使得這些組成材料的局部區域設置在第二層150的第一表面155上方。在一些形式中，該z方向推壓還迫使第二層150的組成材料延伸通過第一層110的第二表面120中的第一多個不連續部235。推壓第二層150的組成材料還可形成面外變形，例如簇270。每個簇270可延伸通過第一層110中的對應的不連續部235。如圖2b所示，在一些形式中，第一層110可包括第一層110中的第一多個孔125。類似地，參照圖2c，非織造層合體100可包括第二層150，所述第二層包括第二多個孔165。設想附加形式，其中在第一層110中不存在孔的情況下，第二層150包括孔。參照圖3-圖5，提供頂蓋和/或簇的附加布置。參照圖3，在一些形式中，在如前所述的z方向推壓的情況下，第一層110可不形成頂蓋。在此類形式中，第一層110的組成材料，例如纖維可在推壓期間斷裂，這使得簇270通過第一層110暴露。在其它形式中，參見圖4，非織造層合體100可包括第一多個不連續部435。當在負z方向上推壓第一層110的組成纖維的局部區域時形成第一多個不連續部435，使得組成材料設置在第一層110的第一表面115下方，從而形成面外變形，例如簇470。在一些形式中，簇470可延伸超過第二層150的第二表面160，使得簇470的至少一部分在第二表面160下方。第二層150可包括第二多個不連續部475。如圖所示，多個簇470中的每個可延伸通過第二多個不連續部475中的每個。當在負z方向上推壓第二層150的組成材料例如纖維的局部區域時可形成第二多個不連續部475，使得局部區域中的組成材料設置在第二層150的第一表面155下方。然而，與形成頂蓋230相反(圖2a-圖2c中所示)，在負z方向上推壓第二層150的組成材料可使得多根纖維/材料斷裂從而形成第二多個不連續部475。每個簇470延伸通過第二層450中的對應的不連續部。如圖所示，簇470可不被由第二層450的組成纖維形成的對應頂蓋覆蓋。參照圖5，設置第二層150的組成纖維/材料可形成面外變形，例如頂蓋530。頂蓋530可在第二表面160下方延伸。多個頂蓋530中的每個可部分位于第二多個不連續部475中的至少一個的下方。例如，第一頂蓋至少部分地位于第一不連續部下方，并且第二頂蓋可至少部分地位于第二不連續部下方等。本文所述的第一層和第二層中每個可包括基本上無規定向的纖維。對于前文所述的包括簇和頂蓋兩者的那些非織造層合體100，簇不必要被對應的頂蓋覆蓋。例如，在一些非織造層合體100中，至少50％的簇包括基本上覆蓋其相應簇的對應頂蓋。在其它示例中，多于75％的非織造層合體100的簇可包括對應頂蓋。所謂“基本上覆蓋”是指多于51％的所述簇的外表面被對應頂蓋覆蓋。根據本發明的其它示例性層合體包括具有膜的第一層和包括卷曲纖維紡粘纖維網的第二層。又如，第一層可包括卷曲纖維紡粘非織造纖維網，而第二層包括膜。又如，第一層可包括卷曲纖維紡粘非織造纖維網并且第二層可包括非織造纖維網。在此類形式中，第二層可包括卷曲纖維紡粘非織造纖維網?；蛘撸诙涌砂▽o紡粘卷曲纖維進行紡粘的非織造纖維網?；蛘?，第二層可包括梳理成網、熔噴等的非織造纖維網。本文所述的面外變形可在本文所述的本發明的層合體的任一個上提供。另外，發明人發現，當利用紡粘卷曲纖維時，本文所述的面外變形采用非常不同的構造。參照圖6a-圖6c至圖9b，突出構造差異。圖6a-圖6c示出簇，其由包括可延展纖維的非織造層形成。圖6a示出了紡粘非織造纖維網605–沒有紡粘卷曲纖維。圖6b示出了非織造層合體610，其包括圖6a中所示的紡粘非織造纖維網的兩個層–同樣，沒有紡粘卷曲纖維。每個層均包括雙組分、可延展的纖維但均不包括卷曲纖維紡粘非織造纖維網。如圖所示，層合體610包括多個頂蓋630和簇670。參照圖6c，頂蓋和簇都可包括基本上對齊的多根環狀纖維，使得頂蓋和簇中的每個具有離散的線性取向和縱向軸線l。所謂“環狀”纖維，其是指簇和/或頂蓋的纖維與非織造層整合并且在非織造層中開始和終止，其中其在z方向(或負z方向)上從相應層的第一表面或第二表面開始但大體向外延伸。所謂“對齊”是指環狀纖維大體全部這樣定向，使得如果在平面視圖上觀察時，每個環狀纖維具有平行于橫向軸線的顯著矢量分量，并且可具有平行于橫向軸線的主矢量分量。橫向軸線t大體正交于md-cd平面中的縱向軸線，并且縱向軸線大體平行于md。如下文所述，圖6a-圖6c中所示的簇/頂蓋的另一特征-由可延展的非卷曲纖維形成--可以是其大體開放的結構，其由開放的空隙區域633表征，所述開放的空隙區域限定在頂蓋630和/或簇670、頂蓋630和/或簇670的內部。術語“空隙區域”不意味著是指完全不含任何纖維的區域。頂蓋630的空隙區域633可包括第一空隙空間開口和第二空隙空間開口。相反，術語意為頂蓋630的一般外觀的一般描述。因此，在一些頂蓋630中，非環狀纖維或多個松散的非環狀纖維可存在于空隙區域633中?！伴_放的”空隙區域意思是頂蓋630的兩個縱向末端是大體開放的并且不含纖維，使得頂蓋630在未壓縮狀態下可形成像“通道”結構一樣的某物，如圖6a-圖6c所示。簇的一般形狀可類似于頂蓋630的形狀；并且在一些形式中，非織造織物可不包括簇的相應頂蓋。頂蓋630的環狀纖維和/或非環狀纖維可從第一層的第一表面或第二表面起始并延伸。當然，頂蓋630的環狀纖維或非環狀纖維也可從第一層的內部延伸。一般來講，參照頂蓋630，環狀纖維和非環狀纖維包括與第一層的纖維整合并從第一層的纖維延伸的纖維。由于纖維的塑性變形和泊松比效應，如圖6a-圖6c所示，環狀纖維和非環狀纖維的延伸和/或推壓可能伴隨著纖維橫截面尺寸(例如，圓形纖維的直徑)的總體減小。因此，頂蓋和/或簇670的對齊環狀纖維具有的平均纖維直徑可小于簇和/或頂蓋從其中散發的層的纖維的平均纖維直徑。與圖6a-圖6c所示的頂蓋630和簇670相比，包括卷曲纖維紡粘非織造纖維網的本發明的非織造層合體形成與圖6a-圖6c中所示的那些非常不同的面外變形。圖7b-圖9b示出了利用卷曲纖維紡粘非織造纖維網構造的非織造層合體。圖7b-圖9b所示的非織造層合體包括至少一個卷曲纖維紡粘非織造纖維網。圖7b-圖7c中示出了非織造層合體710。非織造層合體710包括作為非織造層合體710的上層的紡粘非織造纖維網例如605(圖6a中所示)，和作為非織造層合體710的下層的卷曲纖維紡粘非織造纖維網705(圖7a所示)。非織造層合體710包括由卷曲纖維紡粘非織造纖維網705的組成纖維形成的簇770和由紡粘非織造纖維網605的組成纖維形成的對應頂蓋730。如圖所示，頂蓋730和/或簇770可具有與頂蓋630和/或簇670相似的形狀。然而，如圖所示，簇770基本上填充有環狀纖維和/或非環狀纖維。另外，盡管常規紡粘非織造層是層合體710中的上層的事實，但圖7c的所得的面外變形的環狀纖維看起來更隨機，與關于橫向軸線t對齊相反。頂蓋730可類似于頂蓋630構造，除非上文另外說明。并且，與圖6a-圖6c所示的簇670相比，已經發現，對于簇770，組成纖維經常從其卷曲狀態解開而不是拉伸和變薄。參照圖8a和圖8b，非織造層合體810為倒置的圖7b-圖7c的非織造層合體。卷曲纖維紡粘非織造纖維網705(圖7a所示)用作非織造層合體810的上層。紡粘非織造纖維網605(圖6a所示)用作非織造層合體810的下層。非常像非織造層合體710的側視圖(圖7b所示)，非織造層合體810的側視圖顯示了被填充的頂蓋830。并且非常像非織造層合體710(圖7b所示)，非織造層合體810上形成的結構包括更無規和卷曲的纖維，如與關于橫向軸線t對齊相反。參照圖9a和圖9b，所示的非織造層合體910包括卷曲纖維紡粘非織造纖維網，例如705(圖7a所示)，作為非織造層合體910的上層和下層兩者。在圖9a所示的側視圖中，示出簇970和對應的頂蓋930。各自填充有其相應紡粘卷曲非織造層的組成纖維。并且與圖7c和圖8所示的頂視圖相似，圖9b所示的非織造層合體910的頂視圖示出與圖6c所示的那些相比更無規取向和卷曲的組成纖維。對于填充的簇770和簇970對于其中第二層包括延伸穿過第一層的簇770、簇970的那些形式是有利的。例如，如果第一非織造織物不包括簇770或簇970上方的對應頂蓋，則液體入侵物可容易接近簇770、簇970的材料。并且，如果簇770或簇970的材料從纖維的觀點和/或添加劑的觀點來看是親水性的，則填充的簇770、簇970將對液體接觸提供附加的表面積。類似地，即使在其中對應頂蓋出現從第一層散發的那些形式中，簇770、簇970也仍然可提供很大的液體處理特性。例如，如參照圖6b所述的，簇670可包括暴露空隙區域633的第一空隙開口651和第二空隙開口652。由非卷曲纖維構造的頂蓋可類似地構造，使得存在允許流體接近下面的簇770、簇970的對應開口。因此，簇770、簇970可仍然經由頂蓋中的空隙開口而對流體入侵物具有非常良好的觸及。類似地，頂蓋830也可提供這些流體處理有益效果。認為本發明的非織造層合體的頂蓋掩蓋或部分掩蓋由非織造層合體收集的保留在簇的纖維之間的毛細管中的流體。吸收制品諸如擦拭物、衛生巾、棉條或尿布中采用的此類非織造層合體可對使用者(或護理者)具有吸引力，因為保留在簇的纖維之間的毛細管中的潛在的難看的流體將對觀察者掩蓋或部分掩蓋。簇/頂蓋可覆蓋或部分覆蓋流體可容納于其中的空隙。此類特征結構可使得非織造層合體看起來不容易被弄臟。另外，因為本發明的非織造層合體包括至少一個卷曲纖維紡粘非織造纖維網，所以所得的非織造層合體對于給定的基重具有較高的厚度。這種較高的厚度繼而對消費者遞送以下有益效果：由于襯墊狀柔軟性的舒適度、由較高滲透性的較快吸收性、以及經改善的掩蓋。附加的有益效果可包括較少的紅色標記、較高的透氣性和回彈力。卷曲纖維紡粘非織造纖維網可提供類似有益效果。例如，即時在沒有附加層的情況下獨立使用時，卷曲纖維紡粘非織造纖維網形成的簇也可提供掩蓋有益效果。另外，將卷曲纖維紡粘非織造纖維網摻入層合體或吸收制品中提供許多附加優點。例如，對于許多面外變形的形成，當經受此類加工時，不可延展的組成材料一般斷裂或撕裂。然而，卷曲纖維紡粘非織造纖維網的組成材料不需要此類延展性。具體地，在面外變形，而不是將纖維拉伸和變薄的處理期間，卷曲纖維紡粘非織造織物的纖維趨于展開。因此，如果以卷曲纖維紡粘非織造纖維網的形式構造，則通?？赡懿贿m用于面外變形處理的材料可適用于此類處理。適用于本發明的卷曲纖維紡粘非織造纖維網的材料在下文中討論。另外，卷曲纖維紡粘非織造纖維網一般表現出比紡粘纖維網中的常規雙組分纖維更好的從面外變形處理的彈性恢復率。另外，一些卷曲纖維紡粘非織造纖維網可包括比紡粘非織造纖維網更好的拉伸伸長率。在一個具體示例中，包含聚丙烯/聚丙烯雙組分纖維的卷曲纖維紡粘非織造纖維網可表現出比包含聚丙烯單組分纖維的紡粘非織造織物更高的拉伸伸長率。圖64中所述的圖示出示例性卷曲纖維紡粘非織造纖維網和紡粘非織造纖維網之間的拉伸伸長率的差異。如圖所示，紡粘非織造纖維網6400表現出比卷曲纖維紡粘非織造纖維網6410和6420更低的拉伸伸長率。紡粘非織造纖維網6400為30gsm紡粘非織造織物，其包含2.5旦尼爾/長絲單組分纖維，所述單組分纖維包含100％lyondellbasellhp561r。該紡粘非織造纖維網6400壓延粘結到18％粘結面積。所述卷曲纖維紡粘非織造纖維網6410為26gsm非織造纖維網，其包含2.6旦尼爾/長絲雙組分纖維，所述雙組分纖維為60/40并列型構型的聚丙烯。其中雙組分纖維的第一組分為得自lyondellbasellhp561r的聚丙烯，并且第二組分也為得自lyondellbasellhp561r的聚丙烯。第一組分還包含17％techmerppm17000高負載疏水母料和1％tio2母料。第二組分包含14％techmerppm17000高負載疏水母料。卷曲纖維紡粘非織造纖維網6410壓延粘結到18％粘結面積。卷曲纖維紡粘非織造纖維網6420為30gsm非織造纖維網，其包含具有2.6旦尼爾/長絲雙組分纖維的纖維。雙組分纖維以60/40并列型排列構造。第一組分包含lyondellbasellhp561r聚丙烯并且第二組分包含lyondellbasellhp552r聚丙烯。第一組分和第二組分兩者還包含16％techmerppm17000高負載疏水母料。第二組分還包含1.5％tio2。卷曲纖維紡粘非織造纖維網6420壓延粘結到12％粘結面積。另外，紡粘卷曲纖維非織造纖維網的拉伸強度可大于由壓延的卷曲纖維非織造纖維網表現出的拉伸強度。一般來講，紡粘工藝，包括紡粘卷曲纖維工藝，利用連續纖維而壓延紡粘纖維工藝利用短纖維-固定長度不是連續的。卷曲纖維紡粘非織造纖維網和卷曲纖維梳理非織造纖維網之間的另一個區別在于卷曲纖維紡粘非織造纖維網的md和cd之間的拉伸強度比率一般更平衡。一般來講，卷曲纖維梳理非織造纖維網在md方向上具有更高的拉伸強度，因為纖維通常梳理成在md方向上對齊。利用卷曲纖維紡粘非織造纖維網的附加有益效果在于在一些形式中，具體地在纖維包含雙組分聚丙烯/聚乙烯的情況下，可實現更好的粘結強度，這使得該卷曲纖維紡粘非織造纖維網更耐磨。卷曲纖維紡粘非織造纖維網的甚至更多附加有益效果包括與類似化學物質的相容性。例如，包含聚丙烯/聚丙烯雙組分纖維的卷曲纖維紡粘非織造纖維網可熱接合(粘結)到基于聚丙烯的一次性吸收制品中的下面的材料。另外，與聚丙烯/聚丙烯纖維相關聯的成本可少于與其它雙組分纖維相關聯的成本。并且，聚丙烯/聚丙烯纖維或包含兩種不同聚酯的纖維相對于包含聚乙烯/聚丙烯的雙組分纖維可以是可再循環的。關于滲透性，包括卷曲纖維紡粘非織造層的本發明的非織造層合體比不包含卷曲纖維紡粘非織造層的非織造層合體具有更高的滲透性。這示出于圖2中。表2還包括關于單獨的非織造纖維網的數據。實施例：下文所有卷曲纖維紡粘(“cfsb”)非織造纖維網樣本為由以下纖維組成的25gsm纖維網：2.6旦尼爾/長絲，并列型聚丙烯/聚丙烯，在第一組分中使用lyondellbasellhp561r，并且在第二組分中使用lyondellbasellhp552r。兩種組分還包含1％的tio2母料(mbwhite009)。cfsb非織造纖維網樣本由位于troisdorf，germany的reifenhausergmbh生產。cfsb1：除了上述說明之外，cfsb1還具有60/40比率的聚丙烯組分。兩種組分還包含16％techmerppm17000高負載疏水母料。非織造層壓延粘結有具有12％粘結面積的點狀粘結圖案。cfsb2：除了上述說明之外，cfsb2還具有70/30比率的聚丙烯組分。非織造層壓延粘結有具有12％粘結面積的點狀粘結圖案，并且涂覆有0.4重量％的由schill&seilacher，germany制備的silastolphp26表面活性劑。cfsb3：除了上述說明之外，cfsb3還具有70/30比率的聚丙烯組分。非織造層壓延粘結有具有14.6％粘結面積的菱形粘結圖案。下文的所有紡粘(“sb”)樣本是由聚乙烯/聚丙烯皮/芯型雙組分纖維組成的紡粘非織造纖維網。sb1：除了上述說明之外，sb1為25gsm非織造纖維網，其包含纖維，所述纖維為具有30/70聚乙烯/聚丙烯比率的2.5旦尼爾/長絲，得自fibertexpersonalcare(nilai，malaysia)。纖維在外皮中還包含17％的techmerppm17000高負載疏水母料。sb2：除了上述說明之外，sb2為28gsm非織造纖維網，其包含纖維，所述纖維為具有50/50聚乙烯/聚丙烯比率的2.8旦尼爾/長絲，購自fitesa(washougal，wa)。纖維涂覆有0.45重量％的silastolpst-n表面活性劑，其購自schill&seilacher，germany。sb3：除了上述說明之外，sb3為25gsm非織造纖維網，其包含纖維，所述纖維為具有30/70聚乙烯/聚丙烯比率的2.5旦尼爾/長絲，得自pegasnonwovenss.r.o.(znojmo，czechrepublic)。下文的所有層合體由上文列出的非織造纖維網的兩個層組成。上層下層形成物層合體1cfsb1cfsb2簇/頂蓋層合體2sb1sb2簇/頂蓋層合體3sb1cfsb2簇/頂蓋層合體4cfsb3cfsb2孔(兩個層圍繞周邊粘結)層合體5sb3sb2孔(兩個層圍繞周邊粘結)表1對于包含techmerppm17000高負載疏水母料的那些非織造纖維網，形成纖維表面上的原纖結構(下文討論)。母料包含約60重量百分比的聚乙烯和約40重量百分比的甘油基三硬脂酸酯。材料透過平面的滲透率chh(達西)cfsb139cfsb278sb119sb252層合體1：cfsb1/cfsb2196層合體2：sb1/sb265層合體3：sb1/cfsb2104表2如表2所示，cfsb1具有比sb1更高的滲透性，并且cfsb2具有比sb2更高的滲透性–將親水性添加劑與親水性添加劑進行比較，并且將疏水性添加劑與疏水性添加劑機進行比較。不受理論的束縛，據信卷曲纖維紡粘非織造纖維網一般包括開放結構。還據信，由于該開放結構，卷曲纖維紡粘非織造纖維網和/或由此形成的非織造層合體具有較高的滲透性。據信較高的滲透性有助于通過非織造層合體更快地輸送流體。因此，對于其中層合體1或層合體3用作頂片的那些實施，據信，較高的滲透性可向其中結合此類頂片的制品提供流體處理有益效果。附加的流體處理有益效果在表3中展示。如表3所示，兩種非織造纖維網關于其相應的解吸勢能進行比較。表3如表3所示，cfsb2比sb2需要更少的能量進行引流。據信，對于其中卷曲纖維紡粘非織造纖維網鄰近吸收芯設置的那些構型，與紡粘非織造纖維網相比，吸收芯可更容易對卷曲纖維紡粘非織造纖維網進行引流。卷曲纖維紡粘物的附加有益效果包括流體采集。圖10示出介于各種層合體之間的比較結果。層合體3相對于層合體2示出?；叵胨鰧雍象w3包括作為下層的卷曲纖維紡粘非織造纖維網和作為上層的紡粘非織造纖維網，而層合體2包括同時作為上層和下層的紡粘非織造纖維網。圖10所示的圖展示層合體3(紡粘非織造纖維網上層和卷曲纖維紡粘非織造纖維網下層)比層合體2(紡粘非織造纖維網上層和下層)更好的采集流體入侵物?；叵肴鐖D7a-圖7c中所示，由卷曲纖維紡粘非織造纖維網形成的簇比由常規紡粘非織造纖維網形成的簇在大得多的程度上填充。據信，由卷曲纖維紡粘非織造纖維網形成的填充的簇和較低的纖維網密度可提供流體入侵物對卷曲纖維紡粘非織造纖維網的纖維的更好的接近，這繼而可導致更好的流體采集。參照圖11，卷曲纖維紡粘非織造纖維網可類似地提供對流體流失的更好抗性。圖11的圖示出對一對開孔非織造層合體的流體流失的比較。如表1所述，層合體4包括作為上層的cfsb3和作為下層的cfsb2。層合體5包括作為上層的sb3和作為下層的sb2。雖然每個層合體均包含簇和/或頂蓋，但流體流失測試在開孔并缺少面外變形的層合體的區域中進行。如圖11的圖所示，層合體4具有比層合體5更少的流失。不受理論的束縛，據信卷曲纖維紡粘非織造纖維網由于其膨松有彈性的性質提供對流體流動的更多抗性。這種增加的抗性有助于減少流體流失，所述流體流失應當導致使用期間穿著者的皮膚的較少弄臟。關于下文所討論的簇，所述簇可與相鄰的簇間隔開，并且類似地頂蓋可與相鄰的頂蓋間隔開。間隔開的簇和/或間隔開的頂蓋中的每個具有大體平行的縱向軸線l。每單位面積的本發明的非織造層合體的簇和/或頂蓋的數，即，簇和/或頂蓋的面積密度可從每單位面積(例如平方厘米)一個簇，至高達每平方厘米100個簇，或者關于頂蓋是類似的。每平方厘米可具有至少10個、或至少20個簇和/或頂蓋，這決定于最終用途。一般來講，面積密度在本發明的非織造層合體的整個面積上不需要一致，并且在一些實施方案中，簇和/或頂蓋只可處于本發明的非織造層合體的某些區域中，諸如處于具有預定形狀諸如線形、條形、帶形、圓形等的區域中。如前所述，第一層和/或第二層可包括如本文所公開的孔和/或面外變形，例如簇，如本文所公開的。用于與本發明的卷曲纖維紡粘非織造纖維網/層合體結合的附加面外變形的一些合適示例包括脊、溝槽、和/或谷。形成脊和/或溝槽的方法在美國專利7,954,213、美國專利申請公布us2012/0045620、us2012/0196091、us2012/0321839、us2013/0022784、和us2013/0017370、和pct專利申請公布wo2011/125893、以及wo2012/137553中進一步討論。用于制備脊和/或凹陷部的其它合適方法和所得的結構公開于美國專利6,458,447、7,270,861、8,502,013、7,625,363、8,450,557和7,741,235中。附加合適的方法和結構描述于美國專利申請公布us2003/018741、us2009/0240222、us20120141742、us2013/013732、us2013/0165883、us2013/0158497、us2013/0280481、us2013/0184665、us2013/0178815和us2013/0230236700中。附加的合適方法和結構參照pct專利申請公布wo2008/156075、wo2010/055699、wo2013/018846、wo2013/047890和wo2013/157365描述。附加的面外變形包括壓花。吸收制品的壓花一般導致吸收制品中的變薄區域。壓花，類似于熔合粘結，涉及在正和/或負z方向上操縱第一層和第二層中的材料。一般來講，壓花不導致層的熔合。不同于熔合粘結，壓花通常導致吸收制品中的宏觀凹陷。壓花在美國專利8,496,775和8,491,742中進一步討論。前體材料本發明的卷曲纖維紡粘非織造纖維網/層合體由組成纖維開始。如前所示，對于本發明的非織造層合體，至少一個纖維網為卷曲纖維紡粘非織造纖維網。卷曲纖維紡粘非織造纖維網/層合體的多個無規取向纖維可包含任何合適的熱塑性聚合物。如本發明所公開的組合物中所用的，一些合適的熱塑性聚合物是熔融然后在冷卻時結晶或硬化，但是在進一步加熱時可再熔融的聚合物。用于本文的合適的熱塑聚合物具有約60℃至約300℃、約80℃至約250℃、或100℃至215℃的熔融溫度(也稱為固化溫度)。并且，熱塑性聚合物的分子量應當足夠高以使得聚合物分子之間能夠纏結并且足夠低至可熔融紡絲。熱塑性聚合物可源自任何合適的材料，包括可再生資源(包括基于生物的和可再循環的材料)、滑石礦物和石油、和/或可生物降解的材料。熱塑性聚合物的一些合適示例包括聚烯烴、聚酯、聚酰胺、它們的共聚物、以及它們的組合。一些示例性聚烯烴包括聚乙烯或其共聚物，包括低密度、高密度、線性低密度、或超低密度聚乙烯，使得聚乙烯密度在0.90克/立方厘米至0.97克/立方厘米之間，在0.92至0.95克/立方厘米之間的范圍內，或這些范圍內的任何值或這些值內的任何范圍。聚乙烯的密度可由支化量和類型確定，并且取決于聚合技術和共聚單體類型。還可使用聚丙烯和/或聚丙烯共聚物，包括無規立構聚丙烯；全同立構聚丙烯、間同立構聚丙烯、以及它們的組合。可使用聚丙烯共聚物，尤其是乙烯，以降低熔融溫度并且改善性能。可采用茂金屬和ziegler-natta催化劑體系來制備這些聚丙烯聚合物?？蓪⑦@些聚丙烯和聚乙烯組合物組合在一起以優化最終使用性能。聚丁烯也是可用的聚烯烴并且可用于一些實施方案中。其它合適的聚合物包括：聚酰胺或其共聚物，諸如尼龍6、尼龍11、尼龍12、尼龍46、尼龍66；聚酯或其共聚物，諸如馬來酸酐聚丙烯共聚物、聚對苯二甲酸乙二醇酯；烯烴羧酸共聚物，諸如乙烯/丙烯酸共聚物、乙烯/馬來酸共聚物、乙烯/甲基丙烯酸共聚物、乙烯/乙酸乙烯酯共聚物、或它們的組合；聚乳酸；聚丙烯酸酯、聚甲基丙烯酸酯、以及它們的共聚物諸如聚(甲基丙烯酸甲酯)。可商購獲得的合適的聚丙烯或聚丙烯共聚物的非限制性示例包括basellprofaxph-835(35熔體流動速率ziegler-natta全同立構聚丙烯，得自lyondell-basell)、basellmetocenemf-650w(500熔體流動速率茂金屬全同立構聚丙烯，得自lyondell-basell)、polybond3200(250熔體流動速率馬來酸酐聚丙烯共聚物，得自crompton)、exxonachieve3854(25熔體流動速率茂金屬全同立構聚丙烯，得自exxon-mobilchemical)、mostennb425(25熔體流動速率ziegler-natta全同立構聚丙烯，得自unipetrol)、danimer27510(多羥基鏈烷酸酯聚丙烯，得自danimerscientificllc)、dowaspun6811a(27熔體指數聚乙烯聚丙烯共聚物，得自dowchemical)、eastman9921(具有標稱0.81特性粘度的聚酯對苯二酸均聚物，得自eastmanchemical)、achieve3155(35熔體流動速率全同立構聚丙烯，得自fexxonmobil)、moplenhp561r和moplenhp552r，其中兩者均為25熔體流動速率ziegler-natta全同立構聚丙烯，得自lyondell-basell)。熱塑性聚合物組分可以為如上所述的單一聚合物物質，或為兩種或更多種如上所述熱塑性聚合物例如兩種不同聚丙烯樹脂的共混物。例如，第一層的組成纖維可由聚合物諸如聚丙烯以及聚丙烯和聚乙烯的共混物組成。非織造纖維網/層合體可包括選自下列的纖維：聚丙烯、聚丙烯/聚乙烯共混物、和聚乙烯/聚對苯二甲酸乙二醇酯共混物。在一些形式中，非織造纖維網/層合體可包括選自下列的纖維：纖維素、人造絲、棉、其它親水性纖維材料、或它們的組合。纖維也可包含超吸收材料諸如聚丙烯酸酯或合適材料的任何組合。本發明的卷曲纖維紡粘非織造纖維網/層合體的纖維可包括以下纖維，其可以為雙組分、多組分、和/或雙成分、圓形或非圓形(例如，毛細管道纖維)，并且可具有在0.1-500微米范圍內的主橫截面尺寸(例如，圓形纖維的直徑)。非織造前體纖維網的組成纖維也可以是不同纖維類型的混合物，這些不同纖維類型在如化學(例如聚乙烯和聚丙烯)、組分(單-和雙-)、旦尼爾(微旦尼爾和>2旦尼爾)、形狀(即毛細管和圓形)等這樣一些特征上不相同。組成纖維的范圍可為約0.1旦尼爾至約100旦尼爾。對于本發明的非織造層合體，不是卷曲纖維紡粘非織造纖維網的層合體的層可包括上述纖維中的任一種。另外，此類層還可包括單組分纖維。設想本發明的形式，其中除了其組成化學物質之外，第一層和/或第二層還包含添加劑。例如，合適的添加劑包括用于著色、抗靜電特性、潤滑性、柔軟性、親水性、疏水性等以及用于它們的組合的添加劑。這些添加劑(例如用來染色的二氧化鈦)通常存在的量小于約5％重量且更典型約2％重量或更少的。如本文所用，術語“單組分”纖維是指使用一種或多種聚合物由一個擠出機形成的纖維。這并不意味著把由一種聚合物形成的、其中添加少量已添加劑用于染色、抗靜電特性、不透明度、潤滑性、親水性等的纖維排除在外。如本文所用，術語“雙組分”纖維是指由至少兩種不同的聚合物從各自的擠出機擠出但紡在一起形成一根纖維的纖維。雙組分纖維有時也稱為共軛纖維或多組分纖維。聚合物橫跨雙組分纖維的橫截面被布置在基本上恒定定位的不同區中并沿著雙組分纖維的長度連續延伸。例如，此類雙組分纖維的構型可以是皮/芯型排列，其中一種聚合物被另一種聚合物圍繞，或者可以是并列型排列、餅式排列、或“海島型”排列。雙組分纖維構型的一些合適示例示出于圖63中。例如，本發明的卷曲纖維紡粘非織造纖維網的纖維可包括以下纖維，所述纖維具有橫截面6300，其包含以并列型構型布置的第一組分6300a和第二組分6300b。又如，本發明的卷曲纖維紡粘非織造纖維網可包括以下纖維，所述纖維具有橫截面6310，其包含以偏心皮-芯型構型布置的第一組分6310a和第二組分6310b?？衫玫牧硪环N偏心皮-芯型構型參照橫截面6320示出，所述橫截面包含第一組分6320a和第二組分6320b。另外，設想非圓形纖維橫截面。例如，本發明的卷曲纖維紡粘非織造纖維網可包括具有為三葉形的橫截面6330的纖維。三葉形橫截面6330包含第一組分6330a和第二組分6330b，其中第二組分6330b為三葉形橫截面的圓形突出部中的一個。可用于本發明的卷曲纖維紡粘非織造纖維網的纖維的一些具體示例包括聚乙烯/聚丙烯并列型雙組分纖維。另一示例為聚丙烯/聚乙烯雙組分纖維，其中聚乙烯被構造成外皮并且聚丙烯被構造成外皮內的芯。另一示例為聚丙烯/聚丙烯雙組分纖維，其中兩種不同的聚丙烯聚合物被構造為并列型構型。另一示例為聚丙烯/聚乳酸雙組分纖維。另一示例為聚乙烯/聚乳酸雙組分纖維。對于聚乙烯/聚乳酸的雙組分纖維，此類纖維可由可再生資源制得。例如，聚乙烯和聚乳酸兩者均可以是生物源的。另外，基于聚丙烯和聚乳酸的纖維可通常不能承受本文所述的面外變形處理；然而，當以卷曲纖維形式構造時，此類纖維可承受所述處理。雙組分纖維可包含兩種不同的樹脂，例如第一樹脂和第二樹脂。所述樹脂可具有不同的熔體流動速率、分子量、支化度、粘度、結晶度、結晶速度、和/或分子量分布。2種不同聚合物的比率可以為約50/50、60/40、70/30、80/20、90/10或這些比率內的任何比率。所述比率可選擇成控制卷曲的量、非織造層的強度、柔軟性、粘結等。如本文所用，術語“雙成分纖維”是指由至少兩種聚合物從相同的擠出機擠出作為共混物而形成的纖維。雙成分纖維不具有被布置在相對恒定定位的、與纖維橫截面交叉的截然不同的區中的各種聚合物組分，并且各種聚合物沿著纖維的整個長度通常不是連續的，而是通常為隨機開始和結束的成形原纖。雙成分纖維有時也被稱為多成分纖維。在其它示例中，雙組分纖維可包含多成分組分。如本文所用，術語“非圓形纖維”描述具有非圓形橫截面的纖維，并且包括“異形纖維”和“毛細管道纖維”。此類纖維可為實心的或中空的，并且它們可為三葉形、δ形，并且可為在它們的外表面上具有毛細管道的纖維。毛細管道可具有各種橫截面形狀，諸如“u形”、“h形”、“c形”和“v形”。一種實用的毛細管道纖維為t-401，命名為4dg纖維，其購自fiberinnovationtechnologies(johnsoncity，tn)。t-401纖維為聚對苯二甲酸乙二醇酯(pet聚酯)。非織造材料的基重通常用克/平方米(gsm)表示。取決于材料的最終使用，單層非織造材料的基重可在約8gsm至約100gsm的范圍內。例如，本發明的非制造層合體的每個層可具有約8至約40gsm或約8至約30gsm的基重。多層材料的基重是各組成層和任何其它添加組件的總基重。取決于材料的最終使用，本文感興趣的多層材料的基重可在約20gsm至約150gsm的范圍內。如前所示，本發明的層合體的纖維網中的至少一個包括紡粘卷曲纖維。其它纖維網可選擇任何合適類型的材料。一些合適的示例包括紡粘非織造纖維網、熱點粘結紡粘非織造纖維網、梳理非織造纖維網、通風粘結非織造纖維網或水刺非織造纖維網。還可利用任何合適的膜。關于本發明的卷曲纖維紡粘非織造纖維網/層合體，前體材料可具有某些期望的特性。例如，前體材料各自具有第一表面、第二表面和厚度。前體材料的第一表面和第二表面可以大體為平面。并且對于不是卷曲纖維紡粘非織造纖維網的本發明的層合體的那些層，期望前體材料具有可延展性以使得纖維拉伸和/或重新布置成孔、簇和/或頂蓋的形式?？裳诱剐允瞧谕?，以便保持圍繞簇和/或頂蓋的周邊的側壁中的至少一些非斷裂纖維，并且在不導致大量纖維斷裂或纖維網撕裂的情況下開孔。期望單獨的前體材料或層合體中的至少一個纖維網在達到峰值張力時或之前，能夠經歷大于或等于約以下量中的一個的伸長率：100％(是其未拉伸長度的雙倍)、110％、120％、或130％至約200％、最高至約250％或更大。還期望前體材料能夠經歷塑性變形以確保面外變形部的結構“固定”在適當位置，使得非織造材料將不趨于恢復或回到其先前構型。然而，在卷曲纖維紡粘纖維網的情況下，期望用于這些特定纖維網的前體材料能夠在加工期間不經歷或經歷最小的塑性變形。如前所述，與紡粘非織造纖維網相比，卷曲纖維紡粘非織造纖維網的組成纖維在如本文所述的加工時通常是展開和/或移位的。因為卷曲纖維趨于在一定程度上盤繞，所以與將卷曲纖維的塑性變形相反，本文所述的面外加工通常使卷曲纖維位移/展開。因此，卷曲纖維相對于常規紡粘纖維具有不同的應力-應變曲線。非織造纖維網的延展性可由組成纖維之間的壓延粘結賦予。這對于紡粘非織造層和卷曲纖維紡粘非織造層兩者均是如此。例如，為增加非織造纖維網的延展性，與在加工之前最佳地粘結相反，期望非織造纖維網為欠粘結的。熱粘結的非織造纖維網的拉伸特性可通過改變粘結溫度來改性。纖維網可為最佳地或理想地粘結的、欠粘結的或過度粘結的。最佳地或理想地粘結的纖維網的特征在于最高峰值拉伸強度和在拉伸峰值時的伸長率，其中在拉伸峰值之后強度快速衰減。在應變下，粘結部位失效，并且有少量纖維拉出粘結部位之外。因此，在最佳粘結的非織造材料中，纖維將拉伸并且當非織造纖維網被應變超過某個點時圍繞粘結部位斷裂。在圍繞熱點粘結部位的區域中，纖維直徑常常略微減小。當與最佳粘結的纖維網相比時，欠粘結的纖維網具有較低的峰值拉伸強度和拉伸峰值時的伸長率，其中在拉伸峰值之后強度緩慢衰減。在應變下，一些纖維將從熱點粘結部位拉出。因此，當所述材料被應變時，在欠粘結的非織造材料中，纖維中的至少一些可能易于與粘結部位分開以允許纖維拉出粘結部位并且重新布置。當與最佳粘結的纖維網相比時，過度粘結的纖維網也具有較低的峰值拉伸強度和拉伸峰值時的伸長率，其中在拉伸峰值之后強度快速衰減。上述壓延粘結部位看起來類似于膜，并且在應變下導致粘結部位完全失效。類似地，卷曲纖維紡粘非織造纖維網的延展性可由組成纖維中的卷曲度賦予。纖維包含的卷曲越多，則卷曲纖維紡粘非織造纖維網的拉伸伸長率越高?？苫诓牧线x擇、雙組分纖維的兩種聚合物的比率、纖維橫截面、紡粘工藝中的拉伸量、熱處理、和熔融添加劑，來調節卷曲纖維紡粘非織造纖維網的卷曲程度。另外，發明人已經發現在材料選擇中具有較窄分子量分布，可實現更多卷曲。在一些形式中，本發明的非織造層合體可由組成非織造纖維網構造，該組成非織造纖維網具有不同程度的可延展性。例如，下纖維網可包括具有比上層更大可延展性的非織造織物。在此類構造中，在處理以形成簇/頂蓋之后，存在形成不具有對應頂蓋的簇的更大可能性。對于卷曲纖維紡粘非織造纖維網，纖維網的壓延粘結也是重要的。如圖12a-圖15b所示，太低的壓延粘結面積不允許簇/頂蓋的良好形成。并且太低的壓延粘結面積產生具有低強度和差耐磨性的纖維網。然而，太高的壓延粘結面積減小粘結之間的纖維的長度，這抑制了可能展開和/或位移的量。具體地講，太高的壓延粘結面積抑制纖維的移動，使得當經受本文所述用于形成簇/頂蓋的處理時，卷曲纖維具有非常有限的展開能力。在此類構造中，一旦展開的量超過施加的過程應變的量，卷曲纖維就必須經歷塑性變形或斷裂。發明人已經發現高于約10％且小于約18％的壓延粘結面積允許適用于開展的纖維移動性和游離纖維強度的良好平衡，但仍然在卷曲纖維紡粘非織造纖維網中提供足夠的強度用于操縱卷曲纖維紡粘非織造纖維網以及在使用時耐磨損和耐撕裂。圖12a和圖12b示出本發明的非織造層合體，其包括作為上層和下層的卷曲纖維紡粘非織造纖維網。參照圖12a和圖12b，上層具有約10％的壓延粘結面積，而下層具有約12％的粘結面積。如圖所示，簇/頂蓋1230不是非常良好限定的。據信，在低于約10％的粘結面積的情況下，存在過多的纖維移動性并且纖維不能保持簇/頂蓋形式。參照圖13a和圖13b，上層和下層均具有約12％的壓延粘結面積。與圖12a和圖12b的簇/頂蓋相比，圖13a和圖13b的簇/頂蓋1330更清晰地限定。即，與周圍卷曲纖維相比，簇/頂蓋1330具有一些可辨認的形狀。參照圖14a和圖14b，上層和下層均具有約14.6％的壓延粘結面積。非常類似于圖13a和圖13b的簇/頂蓋1330，簇/頂蓋1430比圖12a和圖12b的簇/頂蓋1230更清晰地限定。參照圖15a和圖15b，上層和下層均具有約18％的壓延粘結面積。雖然簇/頂蓋1530是良好限定的，但簇/頂蓋1530不如以約12％或約14.6％粘結面積所示的那些那樣蓬松。如前所示，據信，較高的壓延粘結面積抑制纖維移動并且形成較低的展開卷曲纖維的路徑長度。即，在較高的壓延粘結面積百分比的情況下，卷曲纖維具有較短的展開路徑長度并且因此將在較低過程應力下被迫變薄或斷裂。還據信，在大于約18％的壓延粘結面積的情況下，柔軟性、蓬松度和滲透性也將不利地受影響，以及由于增加的纖維斷裂降低所得的強度。在本發明的一些形式中，卷曲纖維紡粘非織造纖維網可包括介于約10％至約18％之間或介于約12％和16％之間，或這些范圍內的任何值的壓延粘結面積。紡粘非織造層(未卷曲的)可包括介于約5％至約30％之間，介于約10％至約20％之間，或這些范圍內的任何值的壓延粘結面積。非織造纖維網可以如本文所述是粘結或欠粘結的。粘結可成形為如點狀、菱形、橢圓形或任何其它合適的形狀，并且可以任何合適圖案布置以提供期望的機械特性。本發明的非織造層合體的纖維網可以任何合適方式結合在一起。在一些情況下，層可以彼此不粘結并且自生保持在一起(即，由于在其中形成面外變形)。例如，前體材料的兩個層均可有助于纖維以將前體材料“鎖定”在一起的“嵌套式”關系面外變形，從而在纖維網之間不使用或不需要粘合劑粘結或熱粘結的情況下，形成多層層合體。在其它形式中，纖維網可通過其它機制接合在一起。如果需要，則可選擇性利用纖維網之間的粘合劑、超聲波粘結、化學粘結、樹脂和粉末粘結、熱粘結、或使用熱和壓力的組合在離散部位處粘結以粘結前體纖維網的某些區域或全部。如果使用粘合劑，則其可以任何合適的方式或圖案施涂，其包括但不限于：槽式涂布、螺旋涂布、噴涂、和/或簾式涂布。粘合劑可以任何合適量或基重施加，其包括但不限于，介于約0.5gsm和約30gsm之間，另選地介于約2gsm和約5gsm之間。在其它構型中，非織造層可經由開孔工藝結合在一起。例如，兩個非織造纖維網可在多個離散位置處-過度粘結部熔合到一起。離散位置可經受增量拉伸，這導致離散位置破裂從而形成孔。一般來講，在孔的周邊處，非織造纖維網經由熔融/熔合唇緣接合在一起。在經由過度粘結形成時，熔融/熔合唇緣可在孔周邊的至少一部分處限定。在其它形式中，組成非織造纖維網可包括最小的纖維對纖維粘結。例如，第一層和/或第二層可具有離散熱點粘結的圖案，如在非織造纖維網領域為人所共知的。然而，如前所討論的，粘結面積可影響所得的非織造層的結構。一般來講，使用具有相對大直徑和/或相對高斷裂伸長率和/或相對較高纖維移動性的纖維可導致簇和/或頂蓋的形成更好且更明顯。在另一個實施方案中，非織造纖維網可為通風粘結非織造材料。本發明的非織造層合體的組成非織造纖維網可經由多種不同方法具有結構完整性。一些示例包括熱點粘結、通風粘結、水刺法和針刺法，其各自是本領域所熟知的。在一些形式中，第一非織造纖維網的組成纖維被選擇成使得第一非織造纖維網是疏水的，并且第二非織造纖維網的組成纖維被選擇成使得第二非織造纖維網是親水的。如前所述，本發明的一些層合體還可包括膜?？衫萌魏魏线m的膜。一些合適的示例包括以下美國專利中所述的那些：美國專利公開號3,929,135、4,324,426、4,324,314、4,629,643、4,463,045和5,006,394中。在利用包括膜的層合體時，膜可在制備層合體期間直接擠出到卷曲纖維紡粘非織造纖維網上。非織造纖維網/層合體處理本發明的卷曲纖維紡粘非織造纖維網/層合體的制造可經由任何合適的方法。第一層和/或第二層可經由本領域熟知的紡粘非織造方法來制備。取決于前文所述的頂蓋和簇的取向，本發明的卷曲纖維紡粘非織造層合體的處理可變化。參見圖16a，示出用于制備本發明的卷曲纖維紡粘非織造纖維網/層合體的裝置800和方法。裝置800包括一對互相嚙合的輥802和804，每個均繞軸線a旋轉，軸線a是平行的并且在同一平面內。輥802包括多個脊806和對應的凹槽808，它們可圍繞輥802的整個圓周完整地延伸。輥804類似于輥802，但不具有沿著整個圓周完整地伸展的凸起，輥804包括的多排沿圓周伸展的凸起已被改進為成排沿圓周間隔開的齒片811，該齒片在至少一部分輥804的周圍間隔伸展。輥804的單排齒811被相應的凹槽812分開。在操作中，輥802與804嚙合，使得輥802的脊806延伸進入輥804的凹槽812內，并且輥804的齒811延伸進入輥802的凹槽808內。輥隙816在反轉的相互嚙合輥802和804之間形成。輥802和輥804兩者或其中之一可通過本領域已知的方法加熱，諸如使用熱油填充輥或電加熱輥。裝置800被顯示處于一種構型，該構型具有一個圖案輥例如輥804、和一個非圖案凹槽輥802。然而，在某些實施方案中，使用類似于輥804的兩個圖案化輥804可能為優選的，這兩個輥在各自輥的相同或不同對應區域具有相同或不同的圖案。此類裝置可生產具有簇的層合體，所述簇從本發明的非織造層合體的兩個側面伸出。本發明的非織造層合體可通過將第一層和第二層機械變形來制備，所述第一層和第二層可各自描述為在由圖16a所示的設備處理之前大體為平面和二維的?！捌矫娴摹焙汀岸S的”僅僅是指相對于由于簇和/或頂蓋的形成而具有明顯的平面外z向三維尺度的成品非織造層合體，層合體在大體平直狀態開始所述工藝?！捌矫娴摹焙汀岸S的”并不是指意味著任何特定的平面、光滑度或維數。本文所述的本發明的一些非織造層合體可在具有一些變型的情況下如上文所述進行處理。例如，為了實現如本文所述的負z方向推壓，可向裝置800提供非織造纖維網使得第二層設置于第一層上方。然而，以快速生產速度翻轉所得的非織造層合體以用于處理可證明是難以管理并可在此類非織造層合體的生產中引入很多復雜性。另選地，為形成在負z方向上突起的簇和/或頂蓋，可將裝置800的輥802和804反轉。例如，圖案輥804可定位在非圖案凹槽輥802上方。簇和/或頂蓋的數、間距和尺寸可變化以賦予本發明的卷曲纖維紡粘非織造纖維網/層合體變化的紋理。例如，如果簇和/或頂蓋間隔足夠近，則所得的非織造層合體可具有毛巾布狀的感覺。另選地，簇和/或頂蓋可以以如直線形或填充形的圖案排列以形成層合體的一部分、具有較強的紋理、柔軟性、蓬松度、吸收性或視覺圖案吸引力。例如，當簇和/或頂蓋以直線或細紋圖案排列時，簇和/或頂蓋可具有刺繡的外觀。同樣地，單個簇的尺寸諸如高度、長度和寬度也可改變。單個簇和/或頂蓋可以長達約3cm，并且可以單獨制造或分散在各種尺寸的簇和/或頂蓋之中。在一些實施方案中，簇和/或頂蓋可具有在約1mm至約10mm范圍內的長度。在一些實施方案中，簇和/或頂蓋可具有在約2mm至約8mm，約3mm至約7mm，或所列值內的任何范圍或所列值內的任何數的長度。另選地，設想卷曲纖維紡粘非織造纖維網/層合體的形式，其包括不同構造的多個簇和/或頂蓋。例如，本發明的非織造層合體可包括在非織造層合體的第一區域中的簇270(圖2a-圖2c所示)和頂蓋230(圖2a-圖2c所示)，并且可包括在不具有對應頂蓋的非織造層合體的第二區域中的簇370(圖3所示)。在另一示例中，本發明的非織造層合體可包括在非織造層合體的第一區域中的簇470(圖4所示)并可包括在非織造層合體的第二區域中的簇270和頂蓋230(圖2a-圖2c所示)。在另一示例中，本發明的非織造層合體可包括在非織造層合體的第一區域中的簇370(圖3所示)和在非織造層合體的第二區域中的簇470(圖4所示)。在另一示例中，本發明的非織造層合體可包括在非織造層合體的第一區域中的簇270和頂蓋230(圖2a-圖2c中所示)和在非織造層合體的第二區域中的簇570和頂蓋530(圖5所示)。在另一示例中，本發明的非織造層合體可包括在非織造層合體的第一區域中的簇570和頂蓋530(圖5所示)和在非織造層合體的第二區域中的簇370(圖3所示)。在另一示例中，本發明的非織造層合體可包括在非織造層合體的第一區域中的簇570和頂蓋530(圖5所示)并且可包括在非織造層合體的第二區域中的簇470(圖4所示)。本發明的卷曲纖維紡粘非織造纖維網/層合體可利用參照圖2a-圖2c和圖3-圖5所述的簇和/或頂蓋的任一種和全部組合，例如，第一區域具有第一組簇和/或頂蓋，第二區域具有第二組簇和/或頂蓋，第三區域具有第三組簇和/或頂蓋等，其中第一組、第二組和第三組的簇和/或頂蓋中的每個不同。除了或獨立于簇/頂蓋本身的變型之外，附加示例還包括簇/頂蓋之間的間距的變型。重新參見圖16a，第一層和第二層可在縱向上移動至反轉的相互嚙合輥802和輥804的輥隙816。第一層和第二層優選地用纖維網處理領域中熟知的方法以足夠的纖維網張力保持以便以大體平直的狀態進入輥隙816。在第一層和第二層各自進入輥隙816中時，與輥802的溝槽808互相嚙合的輥804的齒部810同時在第一層的面外推壓第一層的纖維從而形成頂蓋，并在第二層的面外推壓第二層的纖維并通過第一層的平面，以形成簇。可通過改變齒部811的數目、間距和尺寸并且如果必要對輥804和/或輥802進行相應的尺寸變化來改變簇和/或頂蓋的數目、間距和尺寸。這種改變，加上第一層和第二層內的可能的變化，可允許制備出用于多種用途的許多經變化的卷曲纖維紡粘非織造層合體。齒部的尺寸以及關于非織造織物和包括非織造織物的層合體的處理的附加細節可見于美國專利7,410,683、美國專利7,789,994、美國專利7,838,099、美國專利8,440,286、和美國專利8,697,218。本文參照圖2a-圖9b所公開的面外變形，可以陣列或其多個的形式提供。面外變形的此類陣列或結構的多個陣列可包括形成圖形和/或其它描述的圖案或多個圖案，下文中稱為“結構標記”。設想附加形式，其中可以任何組合利用本文所述的外面變形。如前所述，如本文所述的第一層和第二層可以離散層形式提供。例如，設想形式，其中第一層來源于具有第一特定纖維構成的第一供應輥，而第二層來源于具有第二特定纖維構成的第二供應輥。在一些實施方案中，第一供應輥和第二供應輥之間的纖維構成可以不同，如本文所述的。本發明的卷曲纖維紡粘非織造纖維網可類似于本文所述的層合體處理。對于包括卷曲纖維紡粘非織造層合體和膜層的那些形式，處理可以如本文所述。然而，膜層可經受附加處理以努力增強膜的柔軟性/感覺。膜層的此類處理公開于美國專利申請公布2005/0214506、美國專利4,609,518、4,629,643、4,637,819、4,681,793、4,695,422、4,778,644、4,839,216、和美國專利4,846,821中。設想附加形式，其中利用包括異質結構的卷曲纖維紡粘非織造纖維網。例如，如圖16b所示，本發明的卷曲纖維紡粘非織造纖維網可經由包括多個紡絲束855,857的紡粘工藝來制備。在一些形式中，第一紡絲束855可將第一多根連續纖維861沉積在帶上。第一多根連續纖維861可包括卷曲纖維，例如并列型構型。第二紡絲束857可將第二多根連續纖維863沉積在帶上在第一多根連續纖維861的頂部上方。第二多根連續纖維可與第一多根連續纖維不同地構造。例如，在一些形式中，第二多根連續纖維可包括非卷曲纖維-直纖維。卷曲纖維對直纖維的示例分別示于圖16c和16d中。設想附加形式，其中第一多根連續纖維861包括第一熔體添加劑，并且第二多根連續纖維863包括第二熔體添加劑。在本發明的一些形式中，熔體添加劑可以不同。例如，第一熔體添加劑可以是親水的，其中第二熔體添加劑是疏水的。在其它形式中，第一多根連續纖維861可被選擇成使得纖維是親水的，并且第二多根連續纖維863包括卷曲纖維，所述卷曲纖維包括疏水性熔體添加劑。在一些形式中，第一多根連續纖維861和第二多根連續纖維863可以相同，使得所得的卷曲纖維紡粘非織造纖維網相對于纖維是均勻的?？商峁└郊邮蕴峁└郊拥倪B續纖維或熔噴纖維。在一些形式中，可利用單個束以制備卷曲纖維紡粘非織造纖維網。添加劑并且如前所示，第一層可包括疏水性熔體添加劑和/或第二層可包括親水性熔體添加劑或局部親水性熔體添加劑。在其它形式中，可經由添加劑、纖維材料選擇、或它們的組合來構造本發明的非織造層合體使得第一纖維網比第二纖維網更加疏水。在其它形式中，疏水添加劑和/或親水性添加劑可噴涂到或以其它方式局部施加。設想附加添加劑。例如，可將用于柔軟性的添加劑加入卷曲纖維紡粘非織造纖維網或卷曲纖維紡粘非織造層合體中的任一個。用于柔軟性的添加劑的合適示例包括芥酸酰胺，其可以在約1重量百分比至約20重量百分比的范圍內的量提供。疏水性添加劑除了選擇表現出期望的疏水性/親水性性質的組成前體材料之外，設想用于產生如本文上述的疏水性/親水性梯度的其它方法。例如，在本文所述的層合體的情況下，卷曲纖維非織造纖維網和/或其它非織造纖維網可包括聚集在第一多個纖維的至少一部分的表面上的添加劑。在一些形式中，添加劑可直接加入纖維中或作為熔體添加劑在長絲紡絲期間以母料形式加入聚合物熔體中。在將添加劑熔融共混到長絲中時，添加劑可聚集到纖維的表面并形成覆蓋纖維的外表面的一部分的膜和/或可形成原纖、薄片、顆粒和/或其它表面特征結構。對于包括原纖的那些纖維，原纖可從表面向外、或徑向向外延伸。雖然原纖從單個纖維的表面向外延伸，但纖維還可向或從非織造纖維網的相同層或不同層內的其它纖維延伸(即接觸)和/或延伸至從非織造層合體的相同層或不同層內的纖維延伸的原纖。當原纖在纖維和/或其它原纖之間延伸時，非織造纖維網可實現對于極性液體和非極性液體的更大的液體接觸角。對于在制備后施用于第一多根纖維的添加劑，可獲得類似效果。不受理論的束縛，據信，添加劑，不考慮是熔體添加劑還是在纖維制備之后施加的，改變組成纖維的表面能。表面能的改變增加組成纖維并由此增加非織造纖維網的疏水性質。另外，據信添加劑，無論熔體添加劑還是在纖維制備之后施加的添加劑，增加組成纖維的表面粗糙度，這可增加疏水性。據信由于表面粗糙度的疏水性的增加通過亞穩定的wenzel和穩定的cassie-baxter非潤濕狀態來實現。適用于本發明的添加劑可以為任何合適的疏水性添加劑。因此，添加劑可增加所述添加劑在其表面上聚集的纖維的疏水性。這可導致的增加的低表面張力流體剝離時間和非織造纖維網的較高疏水性。合適添加劑的一些示例包括脂肪醇和脂肪酸酯。具有約12個至約24個碳原子的合適脂肪醇的非限制性示例包括飽和的、未取代的一元醇或它們的組合，它們具有低于約110℃，優選約45℃至約110℃的熔點?？捎糜诒景l明護膚組合物中的脂肪醇載體的具體示例包括但不限于鯨蠟醇、硬脂醇、十六/十八醇、二十二醇、二十醇、二十四醇、以及它們的組合。可商購獲得的十六/十八醇的示例為stenol1822，并且二十二醇的示例為lanette22，兩者均購自位于cincinnati,ohio的cogniscorporation。合適脂肪酸酯的非限制性示例包括衍生自c12-c28脂肪酸和短鏈(c1-c8，優選c1-c3)一元醇的混合物，優選c16-c24飽和脂肪酸和短鏈(c1-c8，優選c1-c3)一元醇的混合物的那些脂肪酸酯。有代表性的此類酯的示例包括棕櫚酸甲酯、硬脂酸甲酯、月桂酸異丙酯、肉豆蔻酸異丙酯、棕櫚酸異丙酯、棕櫚酸乙基己酯、以及它們的混合物。合適的脂肪酸酯也可以衍生自較長鏈脂肪醇(c12-c28，優選12-c16)和較短鏈脂肪酸(諸如乳酸)的酯，其具體示例包括乳酸月桂酯和乳酸鯨蠟酯。本公開的添加劑，可具有在約40℃至約80℃、約55℃至約75℃、約60℃至約73℃范圍內的熔點，具體地列出在指定范圍和形成于其中或由此形成的全部范圍內的全部一攝氏度增量。本公開的添加劑可具有高于30℃、高于40℃或高于50℃，但小于80℃的熔融溫度，包括在所表示的值內的全部范圍和由所表達的值形成的范圍內的全部數。添加劑可具有小于約4的親水/親脂平衡值(“hlb”)。在一些形式中，hlb值可以大于約0且小于約4，介于約1和約3.5之間，介于約2和約3.3之間，或為所提供的值內的任何范圍，或所提供的范圍內的任何值。據信，高于約4的hlb值，添加劑將開始呈現更多表面活性劑狀親水性特性，并且因此將減少由高疏水性添加劑提供的有益效果。即，如前所述，疏水添加劑可提供掩蓋有益效果，這使得利用本發明的非織造纖維網/層合體的一次性吸收制品在液體入侵發生之后看起來更加“干凈”。在一些形式中，添加劑可具有大于約0且小于約0.4，介于約0.1和約0.35之間，介于約0.2和0.33之間的iob值(無機值/有機值)，具體地包括在這些范圍內的全部值和由此形成的任何范圍。iob值在歐洲專利申請公布2517689中另外詳細地討論。所用的添加劑可包括脂肪酸衍生物，諸如脂肪酸酯；通常為由具有兩個或更多個羥基基團的醇和具有至少12個碳原子至22個碳原子，或至少14個碳原子的一種或多種脂肪酸形成的酯，從而在一個酯化合物中，可存在不同的衍生自脂肪酸的基團(本文稱為脂肪酸酯)。脂肪酸酯化合物可以為每個醇分子攜帶兩個或更多個、或三個或更多個羥基官能團的醇的酯，從而所有羥基基團均與脂肪酸(脂肪酸或其混合物)形成酯鍵。在一些形式中，醇可具有三個羥基官能團。應當理解，在具有多于一個酯鍵的脂肪酸酯中，諸如在甘油二酯或甘油三酯中，衍生自脂肪酸的基團可以相同，或它們可以為兩種或甚至三種不同的衍生自脂肪酸的基團。還應當理解，添加劑組分可包含單脂肪酸酯、二脂肪酸酯和/或三脂肪酸酯(例如，甘油單酯、甘油二酯、和/或甘油三酯)的混合物，其中每分子具有衍生自相同脂肪酸的基團和/或在不超過本發明的范圍的情況下具有衍生自不同脂肪酸的基團。在至少一個實施方案中，優選的脂肪酸可在c8脂肪酸至c30脂肪酸的范圍內；或在另一個實施方案中，在c12脂肪酸至c22脂肪酸的范圍內。合適的植物脂肪酸通常包括不飽和脂肪酸。脂肪酸可合適地選自花生四烯酸、硬脂酸、棕櫚酸、肉豆蔻酸、肉豆蔻腦酸、油酸、亞油酸、亞麻酸和花生四烯酸。在另一個實施方案中，優選基本上飽和的脂肪酸，尤其是當由于脂肪酸前體的氫化而產生飽和時。脂肪酸可在c12脂肪酸至c22脂肪酸的范圍內，如[1]中所示，其中rl'r2和r3各自具有在11至21范圍內的碳原子數。在至少一個其它實施方案中，脂肪酸可在c16脂肪酸中c20脂肪酸的范圍內。在一些形式中，優選基本上飽和的脂肪酸，尤其是當由于脂肪酸前體的氫化而產生飽和時。在至少一個其它形式中，優選c18脂肪酸、硬脂酸。硬脂酸取代的脂肪酸的示例為[2-十八烷酰氧基-l-(十八烷酰氧基甲基)乙基]十八烷酸酯，其具有cas登記號555-43-1。應當理解，優選的甘油三酯具有酯化的甘油主鏈，其具有在甘油主鏈上的非氫取代基。在一些形式中，一種或多種添加劑可包括甘油單酯和/或甘油二酯、和/或甘油三酯(具有一個、兩個或三個脂肪酸衍生的基團)。應當理解，雖然[1]示出簡單的甘油三酯，其中所有三個側鏈脂肪酸可以相同，但其它實施方案可包括混合的甘油三酯，其中存在兩種或甚至三種不同的側鏈脂肪酸，但不超過本發明的范圍。還應當理解，雖然示于[1]中的甘油三酯為單一的甘油三酯通式，但用于制備母料的甘油三酯可包括多種甘油三酯，其具有不同的側鏈脂肪酸基團和/或脂肪酸的一種或多種衍生物，但不超過本發明的范圍。還應當理解，雖然示于[1]中的甘油三酯為單體，但用于制備母料的甘油三酯可包括聚合的甘油三酯，諸如聚合的飽和甘油酯，但不超過本發明的范圍。還應當理解聚合的甘油三酯可包括聚合物的混合物，所述混合物具有包括在聚合物中不同單體單元數。例如，聚合的三甘油酯可包括單酯、二酯等的混合物。出于本公開的目的，用于形成酯化合物的脂肪酸包括脂肪酸衍生物。單脂肪酸酯，或例如，單甘油酯包含單脂肪酸，例如，連接甘油；二脂肪酸酯，或例如，二甘油酸酯，其包含兩個脂肪酸，例如，連接至甘油；三脂肪酸酯，或例如三甘油酸酯，其包含三個脂肪酸，例如連接至甘油。在一個實施方案中，添加劑可包含脂肪酸的至少一種甘油三酯(即，相同或不同的脂肪酸)。應當理解，甘油三酯可具有酯化的甘油主鏈，其在甘油主鏈上不具有非氫取代基；然而，甘油主鏈還可包含其它取代基。在一些形式中，甘油酯的甘油主鏈可僅包含氫。甘油酯還可包含聚合的(例如，三)甘油酯，諸如聚合的飽和的甘油酯。在具有多于一個酯鍵的脂肪酸酯中，諸如在甘油二酯或甘油三酯中，衍生自脂肪酸的基團可以相同，或它們可以為兩種或甚至三種不同的衍生自脂肪酸的基團。添加劑可包含單脂肪酸酯、二脂肪酸酯和/或三脂肪酸酯(例如，甘油單酯、甘油二酯、和/或甘油三酯)的混合物，其中每分子具有相同的衍生自脂肪酸的基團和/或不同的衍生自脂肪酸的基團。脂肪酸可源自植物來源、動物來源和/或合成來源。一些脂肪酸可在c8脂肪酸至c30脂肪酸的范圍內；或在c12脂肪酸至c22脂肪酸的范圍內。合適的植物脂肪酸通常包括不飽和脂肪酸諸如油酸、棕櫚酸、亞油酸和亞麻酸。脂肪酸可以為花生四烯酸、硬脂酸、棕櫚酸、肉豆蔻酸、肉豆蔻腦酸、油酸、檸檬酸、亞麻酸和/或花生四烯酸。在一些形式中，可使用基本上飽和的脂肪酸，尤其是當由于脂肪酸前體的氫化而產生飽和時。在一個實施方案中，c18脂肪酸、或十八酸、或更通常被稱為硬脂酸，可用于形成本文的脂肪酸酯的酯鍵；硬脂酸可衍生自動物脂肪和油以及一些植物油。硬脂酸還可通過植物油，諸如棉籽油的氫化來制備。本文的脂肪酸酯可包含混合氫化植物油的脂肪酸，諸如具有cas登錄號68334-28-1的那些。至少一種硬脂酸、至少兩種或三種硬脂酸連接至甘油，以形成甘油基三硬脂酸酯，用于本文的添加劑。在一個實施方案中，添加劑可包含甘油基三硬脂酸酯(cas號555-43-1)，也稱為三硬脂精或1,2,3-三十八烷酰甘油。(在下文中，將使用名稱甘油基三硬脂酸酯，并且在有疑問的情況下，cas號應認為是主要標識符)。在一些形式中，可利用具有類似于甘油基三硬脂酸酯或甘油基三硬脂酸酯的化學結構的添加劑諸如三?；视?三甘油酯)，其包括但不限于，三肉豆蔻酸甘油酯、三棕櫚酸甘油酯、三月桂酸甘油酯、trimargarine，和蠟諸如甘油二硬脂酸酯，以及飽和的和不飽和的甘油酯，諸如1,3-二硬脂酰-2-油酰甘油(sos)。具有與甘油基三硬脂酸酯相似的分子和微晶結構的非限制性示例添加劑包括烷基烯酮二聚體(akd)、脂肪酸的無機和有機鹽(也稱為烷基羧酸)，其由大部分飽和的，并且包含介于12和22個碳原子之間的烷基鏈組成。脂肪酸的鹽的非限制性示例包括硬脂酸鋅、硬脂酸鈣、硬脂酸鎂、硬脂酸鈦、硬脂酸銀、二硬脂酸鋁和三硬脂酸鋁、三棕櫚酸鋁、三肉豆蔻酸鋁、三月桂酸鋁、三硬脂酸脫水山梨醇酯、三棕櫚酸脫水山梨糖醇酯、三肉豆蔻酸脫水山梨醇酯、三月桂酸脫水山梨醇酯以及它們的組合，據信由于起霜而在表面上形成片狀和原纖狀薄層狀結構。在一些形式中，添加劑的脂肪酸酯可具有在500至2000、650至1200、或750至1000范圍內的數均分子量，具體地列出在上述范圍和形成于其中或由此形成的任何范圍內的全部整數增量。添加劑可包含非常少鹵原子或沒有鹵原子；例如，添加劑可包含少于5重量％鹵原子(按添加劑的重量計)，或小于1重量％、或小于0.1重量％的添加劑；所述添加劑可基本上不含鹵素。在一些形式中，添加劑可以或可包含類脂酯或甘油基三硬脂酸酯。在各種形式中，原纖可包含、由或基本上由添加劑組成(即，51％至100％、51％至99％、60％至99％、70％至95％、75％至95％、80％至95％，尤其包括在指定范圍和形成于其中或由此形成的全部范圍內的全部0.1％增量)。合適的烷基乙氧基化物的非限制性示例包括具有約2至約30的平均乙氧基化度的c12-c22脂肪醇乙氧基化物。具有約1個至約6個碳原子的合適的低級醇的非限制性示例包括乙醇、異丙醇、丁二醇、1,2,4-丁三醇、1,2-己二醇、醚丙醇、以及它們的混合物。合適低分子量二元醇和多羥基化合物的非限制性示例包括乙二醇、聚乙二醇(例如，分子量200-600g/摩爾)、丁二醇、丙二醇、聚丙二醇(例如，分子量425-2025g/摩爾)、以及它們的混合物。加入形成本發明的纖維的組合物中的母料可以為公開于授予mor.的美國專利8,026,188中的母料。在一些形式中，原纖可在環境條件下在非織造基底形成之后從纖維長出。原纖可在環境條件下在非織造基底形成后約6小時之后使用sem注意到。原纖生長可在環境條件下在非織造基底形成后約50小時、75小時、100小時、200小時或300小時之后達到平臺期。在一些實施方案中，原纖生長可持續超過300小時。在環境條件下，非織造基底形成后的顯著的原纖生長的時間范圍可以在1分鐘至300小時、5小時至250小時、6小時至200小時、6小時至100小時、6小時至24小時、6小時至48小時、或6小時至72小時的范圍內，具體地示出在上文指定范圍和形成于其中或由此形成的全部范圍內的全部1分鐘增量。在環境條件下，允許非織造基底形成后完全原纖生長的時間可以為例如12小時、24小時、48小時、60小時、72小時、100小時或200小時。在一些實施方案中，原纖生長可幾乎緊接非織造織物生產后發生。由于起霜而從表面突起的原纖或薄片或其它表面結構的典型尺寸范圍可以是幾納米到幾十微米的數量級。例如，起霜表面結構的平均長度可在約5納米至約50微米，約100納米至約30微米，或約500納米至約20微米的范圍內。例如，起霜表面結構的優選平均寬度可在約5納米至約50微米，約100納米至約20微米，或約500納米至約5微米的范圍內。例如，起霜表面結構的優選平均厚度可在約5納米至約10微米，更優選地約50納米至約5微米，并且最優選地約100納米至約1微米的范圍內。起霜表面結構的優選平均水力直徑(計算為4*(橫截面積)/(橫截面周長)在約5納米至約20微米，約50納米至約10微米，或約100納米至約1.5微米的范圍內。在具體實施方案中，原纖的平均水力直徑在約100納米至約800納米的范圍內。例如，起霜表面結構彼此的平均間距可在約100納米至約20微米，約500納米至約10微米，或約500納米至約5微米的范圍內。具有包括具有原纖的纖維的至少一個層的本公開卷曲纖維紡粘非織造纖維網或本公開卷曲纖維紡粘非織造層合體可被構造成比常規非織造層合體更軟或更硬，或具有與常規非織造層合體相同的柔軟性，和/或與常規非織造基底相比可具有更粗糙、更平滑、或相同的觸覺特性。非織造基底的柔軟性、硬度和/或觸覺特性可根據存在于用于形成纖維的組合物中的類脂酯的類型和量以及原纖的長度而變化。柔軟性、硬度和/或紋理還可根據具有原纖的纖維的一個或多個層定位于非織造基底中的位置而變化。添加劑可以約0.1gsm至10gsm，優選地<1gsm或另選地0.4重量％的基重施加。添加劑可與其它熔體添加劑或局部成分共混于例如乳液組合物中。對于利用雙組分纖維的那些形式，添加劑可以相同含量存在于雙組分纖維的組分中的每個中，可關于雙組分纖維的組分處于不同的含量，或可以存在于一個組分中但不存在于雙組分纖維的另一個組分中。對于其中疏水性添加劑以熔體添加劑，例如母料的部分的形式提供的那些形式，優選介于0.5重量％至約20重量％之間，優選小于10重量％或在這些值內的任何范圍或在這些范圍內的任何值。添加劑可通過任何合適的方法施用于本發明的非織造層合體的纖維。一些示例包括噴涂、槽式涂布等。其它合適疏水性添加劑購自techmerpm,llc.。實施例圖17為具有以母料(8重量％techmerppm17000高負載疏水性的)形式加入纖維的甘油基三硬脂酸酯添加劑的聚丙烯纖維的sem圖片。母料包含約60重量百分比的聚丙烯和約40重量百分比的甘油基三硬脂酸酯。如圖所示，纖維991包含從其表面延伸的多根原纖992。圖18為以30/70皮/芯型構型(聚乙烯為外皮)布置的聚乙烯和聚丙烯的雙組分纖維1091的sem圖片。添加劑(甘油基三硬脂酸酯)以母料形式加入纖維中。母料包含約60重量百分比的聚乙烯和約40重量百分比的甘油基三硬脂酸酯。纖維的外皮包含17重量百分比母料和83重量百分比聚乙烯。如圖所示，纖維1091包含從其中延伸的多根原纖1092。圖19為以30/70皮/芯型構型(聚乙烯為外皮)布置的聚乙烯和聚丙烯的雙組分纖維1191的sem圖片。添加劑(甘油基三硬脂酸酯)以母料形式加入纖維中。母料包含約60重量百分比的聚乙烯和約40重量百分比的甘油基三硬脂酸酯。纖維的外皮包含30重量百分比母料和70重量百分比聚乙烯。如圖所示，纖維1191包含從其中延伸的多根原纖1192。圖20和圖21展示了參照纖維的不同組分可變地添加的添加劑。圖20為聚丙烯/聚乙烯雙組分纖維1291的sem圖片，其中聚丙烯和聚乙烯并列地構造-聚乙烯1291a和聚丙烯1291b。添加劑以不同含量以母料形式(techmerppm17000高負載疏水的)添加--10％母料加入聚丙烯組分中并且5％的相同母料加入聚乙烯組分中。圖21為聚丙烯/聚乙烯雙組分纖維1391的sem圖片，其中聚丙烯和聚乙烯并列地構造-聚丙烯1391a和包含原纖1392的聚乙烯1391b。添加劑以可變含量以母料形式(techmerppm17000高負載疏水的)添加--16％母料加入聚丙烯組分中并且8％母料加入聚乙烯組分中。在一些情況下，與另一個側面相比，添加劑在雙組分纖維1391的一個側面上可更加聚集。圖22為示出非織造織物的多根纖維的照片，其中添加劑已在纖維制備后施用。如圖所示，添加劑在纖維1491的表面上形成多個液滴/顆粒1492。圖23和圖24為示出包含熔體添加劑的纖維的sem圖片。在圖23中，添加劑已聚集到纖維的表面以形成膜，并且在圖24中，添加劑已聚集到纖維的表面以形成膜/原纖組合。在圖24中，纖維為呈并列型構型的雙組分聚丙烯/聚乙烯纖維。聚丙烯包含16重量百分比母料(techmerppm17000高負載疏水的)，并且聚乙烯組分包含8重量百分比的相同母料。親水性添加劑如先前所提及的，本文所述的第一層可包含疏水性添加劑，其在第一多根纖維的至少一部分的表面上聚集和/或可包括在疏水性添加劑上的制備后噴霧。相似地，第二層可包含親水添加劑，其可以為共混到第二層的纖維中的第二層母料的一部分或可以隨后經由接觸涂布、噴涂或任何其它合適的方法加入?？墒褂萌我夂线m的添加劑。一些合適的示例包括：techmerppm15560、techmertpm12713、polyvelvw351pp潤濕劑、goulstonhydrosorb1001、以及公開于美國專利申請公布2012/0077886中的親水性添加劑。形成后添加劑的一些合適示例包括購自schill&seilacher的silastolph26、php90或pst-n，或者購自pulcrachemicalsgmbh的stantexs6327。實施例圖25為示出包含親水性熔體添加劑的纖維的sem圖片。所示纖維為聚丙烯/聚丙烯并列型(70/30)構造的雙組分纖維。兩個聚丙烯組分均包含2.0％techmertpm12713親水性母料，并且第一組分還包含1.0％的tio2母料(mbwhite009)。如圖所示，與參照上文所公開的疏水性熔體添加劑所提供的，與成形原纖相反，親水性添加劑似乎不形成可見結構。設想附加形式，其中非織造纖維網包括除了疏水性添加劑或親水性添加劑之外的組合物。一些示例包括洗劑、護膚活性物質、氣味吸收或抑制或掩蔽劑、芳香劑、顏料、染料、影響摩擦系數的試劑、抗微生物劑/抗菌劑等、或它們的組合。不透明度卷曲纖維紡粘非織造纖維網的不透明度可不同于吸收制品的相鄰層的不透明度。在一些情況下，卷曲纖維紡粘非織造纖維網可形成面向穿著者的表面，其最靠近外部觀察者。在此類情況下，卷曲纖維紡粘非織造纖維網可具有比下面層更低的不透明度，以便使層之間的可觀察的對比度差異最大化和/或觀察印刷物或著色粘合劑。在一些形式中，在吸收制品外覆蓋件的情況下，卷曲纖維紡粘非織造纖維網可具有低不透明度，使得下面層上的圖形透過其可見。另選地，作為面向穿著者表面的部分的卷曲纖維紡粘非織造纖維網可具有比下面層更高的不透明度以便更有效地掩蓋身體滲出物(例如，尿液、經液或bm)或提供與下面層更大的顏色對比度。當將卷曲纖維紡粘非織造纖維網用作流體可透過頂片時，最靠近外部觀察者的層可以為面向穿著者的表面。在一個形式中，其中卷曲纖維紡粘非織造纖維網位于吸收制品的外表面上(例如，外覆蓋件、緊固系統元件、拉伸耳片、帶或側片)，最靠近外部觀察者的層可以為面向衣服的表面。如所示的，本發明的卷曲纖維紡粘非織造纖維網可具有高的不透明度。這使得開孔圖案能夠更容易地辨別，提供與任何顏色和下面材料的對比度，并且在尿布頂片或衛生巾頂片的情況下，掩蓋容納于吸收芯內的體液的存在，從而向穿著者提供更干凈的外觀。為實現該有益效果，可期望大于約30、約40、約50、或約60的不透明度。在本發明的一些形式下，不透明度可在約40-100或約50-90的范圍內，具體地示出這些范圍內的所有值和由此形成的任何范圍。不透明度的增加可經由任何已知的合適產品/方法來實現。一些合適的示例包括添加填料(例如tio2)、纖維形狀(例如三葉形對圓形)，較小的纖維直徑(包括微纖維和/或納米纖維)等。具有高不透明度的非織造纖維網的具體示例為sms(紡粘、熔噴、紡粘)或smns(紡粘、熔噴、納米纖維、紡粘)構造。另一具體示例為包括納米纖維的非織造織物，諸如通過熔體膜原纖化制備的那些，如美國專利8,487,156和美國專利申請公布2004/0266300中所述的。在一個具體示例中，本發明的纖維網可包括具有熔噴和納米纖維-smns構造的層。一次性吸收制品本發明的一次性吸收制品可在任何合適位置中利用本文所述的卷曲纖維紡粘非織造纖維網/層合體。并且，本文所述的卷曲纖維紡粘非織造纖維網/層合體可結合到任何合適的一次性吸收制品中。吸收制品的一些合適示例包括尿布，其包括膠粘尿布-可重復扣緊的；尿布褲–預扣緊的可重復扣緊的或預扣緊的不可重復扣緊的；女性衛生巾；棉條；成人失禁制品，例如褲或護墊；嬰兒擦拭物、衛生巾、清潔擦拭物和/或類似物。本發明卷曲纖維紡粘非織造纖維網在一些吸收制品中的一些合適用途包括頂片、底片、介于頂片和底片之間的第二層等。參見圖26，可利用本文所述的卷曲纖維紡粘非織造纖維網/層合體的吸收制品1810可以為衛生巾/女性衛生護墊。如圖所示，衛生巾1810可包括液體可透過的頂片1814、液體不可透過的或基本上液體不可透過的底片1816和被定位在頂片1814和底片1816中間的吸收芯1818。衛生巾1810可包括相對于衛生巾1810的縱向軸線1880向外延伸的護翼1820。衛生巾1810還可包括側向軸線1890。護翼1820可接合到頂片1814、底片1816、和/或吸收芯1818。衛生巾1810還可包括前邊緣1822、與前邊緣1822縱向相對的后邊緣1824、第一側邊緣1826、以及與第一側邊緣1826側向相對的第二側邊緣1828。縱向軸線1880可從前邊緣1822的中點延伸至后邊緣1824的中點。側向軸線1890可從第一側邊緣1828的中點延伸至第二側邊緣1828的中點。衛生巾1810還可具有如本領域中所公知的常常存在于衛生巾中的附加特征結構。在本發明的一些形式中，護翼可具有如美國專利5,972,806中所述的具有延展性的區域?？刹捎帽绢I域已知的任何合適的吸收芯。吸收芯1818可為任何吸收性構件，所述構件一般為可壓縮的、適形的、對穿著者的皮膚無刺激性，并且能夠吸收和保留液體例如尿液、經液和/或其它某些身體流出物。吸收芯1818可由常用于一次性吸收制品的各種液體吸收材料，諸如粉碎的木漿(通常稱之為透氣氈)制造。吸收芯1818可包括超吸收聚合物(sap)和小于15％、小于10％、小于5％、小于3％、或小于1％的透氣氈，或可完全不含透氣氈。其它合適的吸收材料的示例包括：縐紗纖維素填料；包括共成形的熔噴聚合物；化學硬化、改性或交聯的纖維素纖維；薄紙，包括薄紙包裝材料和薄紙層壓材料；吸收泡沫；吸收海綿；超吸收聚合物；吸收膠凝材料；或任何等價材料或材料的組合。吸收芯1818的構型和構造也可以改變(例如，吸收芯可具有變化的厚度區、親水梯度、超吸收梯度或較低平均密度和較低平均定量采集區；或者可以包括一個或多個層或結構)。在一些形式中，吸收芯1818可包括一個或多個通道，諸如兩個、三個、四個、五個或六個通道。本公開的吸收芯1818可包含例如一種或多種粘合劑以有助于將sap或其它吸收材料固定在芯包裹物內和/或確保芯包裹物的完整性，尤其是當芯包裹物由兩個或更多個基底制成時。芯包裹物可延伸至比將一種或多種吸收材料包含于其內所需的區域更大的區域。具有多種芯設計的包含相對高含量sap的吸收芯公開于授予goldman等人的美國專利5,599,335、授予busam等人的ep1,447,066、授予tanzer等人的wo95/11652、授予hundorf等人的美國專利公布2008/0312622a1、以及授予vanmalderen的wo2012/052172中。關于在吸收芯內不含、或基本上不含吸收材料諸如sap的通道和小袋的其它形式和更多細節更詳細地論述于美國專利申請公布2014/0163500、2014/0163506和2014/0163511中，其全部公布于2014年6月12日。吸收制品1810可包括在頂片1814和吸收芯1818之間的附加層。例如，吸收制品1810可包括定位于頂片1814和吸收芯1818之間的第二頂片和/或采集層。所述底片可包括液體不可透過膜。底片可對液體(例如體液)不可透過并且可通常由薄塑料膜制造。然而，底片通常能夠允許蒸氣從一次性制品逸出。在一個實施方案中，可將微孔聚乙烯膜用于底片。合適的微孔聚乙烯膜由mitsuitoatsuchemicals，inc.(nagoya，japan)制造，并且以pg-p商品名銷售。一種用于底片的合適的材料可為具有約0.012mm(0.50密耳)至約0.051mm(2.0密耳)厚度的液體不可透過的熱塑性膜，例如包括聚乙烯或聚丙烯。通常，底片可具有約5g/m2至約35g/m2的基重。然而，應當指出的是，可將其它液體不可透過的柔性材料用作底片。本文所用“柔韌性”是指柔順的并且容易適形于穿著者身體的大體形狀和輪廓的材料。底片通?？杀欢ㄎ怀舌徑招镜拿嫦蛲獾谋砻?，并且可通過本領域已知的任何合適的附接裝置接合到所述面向外的表面。例如，底片可通過均勻連續的粘合劑層、有圖案的粘合劑層或分開的粘合劑線條、螺線或點的陣列固定到吸收芯上。例示性的，但非限制性的粘合劑包括由h.b.fullercompany(st.paul，minn.，u.s.a.)制造并以hl-1358j銷售的粘合劑。包括粘合劑長絲的開放式圖案網絡的合適的附接裝置的一個示例公開于1986年3月4日授予minetola等人的名稱為“disposablewaste-containmentgarment”的美國專利4,573,986中。另一種合適的包括若干被盤繞成螺旋圖案的粘合劑長絲的合適的附接裝置由以下專利中所示的設備和方法圖示說明：1975年10月7日授予sprague，jr.的美國專利3,911,173；1978年11月22日授予ziecker等人的美國專利4,785,996；和1989年6月27日授予werenicz的美國專利4,842,666。另選地，附接裝置可包括熱粘結件、熱熔合粘結件、壓力粘結件、超聲粘結件、動態機械粘結件、或任何其它合適的附接裝置或這些附接裝置的組合。另外，底片還可通過任何上述附接裝置/方法固定到頂片。頂片可包括本文所述的卷曲纖維紡粘非織造纖維網或卷曲纖維紡粘非織造層合體。下文討論了將本文所述的卷曲纖維紡粘非織造纖維網/層合體用作頂片的選項。可利用本發明的卷曲纖維紡粘非織造纖維網/層合體的一次性吸收制品的另一示例為尿布，所述尿布包括不可重復扣緊的褲和/或可重復扣緊的尿布。尿布可具有與衛生巾相似的構造。示例性尿布在下文描述。參照圖27，示例性吸收制品的平面圖，其為處于其平展未收縮狀態的尿布20(即，彈性引起的收縮被拉開)，其中結構的各部分被切除以更清楚地示出尿布20的構造并且其面向穿著者的表面朝向觀察者。該尿布僅僅為了說明的目的示出，因為本公開可用于制備多種尿布和其它吸收制品。吸收制品可包括液體可透過的頂片24、液體不可透過的底片25、以及至少部分地定位于頂片24和底片25中間的吸收芯28、以及阻隔腿箍34。吸收制品還可包括液體管理系統(“lms”)50(圖28中所示)，其在所示的示例中包括分配層54和采集層52，其均將在下文進一步詳述。在各種形式中，采集層52可代替分配身體流出物并且分配層54可代替采集身體流出物，或者兩個層均可分配和/或采集身體流出物。lms50還可以單個層或兩個或更多個層的形式提供。吸收制品還可包括彈性化襯圈箍32，該彈性化襯圈箍通常經由頂片和/或底片接合到吸收制品的基礎結構，并且與尿布的基礎結構基本上處于平面。所述圖還示出典型的膠粘尿布組件，諸如扣緊系統，該扣緊系統包括朝向吸收制品20的后邊緣附接并與吸收制品20前部上的著陸區44相配合的粘合劑突片42或其它機械扣件。所述吸收制品還可包括未示出的其它典型的元件，例如諸如后彈性腰部結構和前彈性腰部結構。吸收制品20可包括前腰邊緣10、與前腰邊緣10縱向相對的后腰邊緣12、第一側邊緣3、和與第一側邊緣3側向相對的第二側邊緣4。前腰邊緣10為旨在在被穿著時朝向使用者的前部放置的吸收制品20的邊緣，并且后腰邊緣12為相對邊緣。當吸收制品20穿在穿著者上時，前腰邊緣10和后腰邊緣一起形成腰部開口。吸收制品20可具有縱向軸線80，該縱向軸線從前腰邊緣10的側向中點延伸至吸收制品20的后腰邊緣12的側向中點并將吸收制品20分成相對于縱向軸線80基本上對稱的兩半，其中將制品平坦放置并如在圖27中所示從面向穿著者的表面所看到的。吸收制品還可具有側向軸線90，該側向軸線從第一側邊緣3的縱向中點延伸至第二側邊緣4的縱向中點。所述吸收制品20的長度l可沿縱向軸線80從前腰邊緣10到后腰邊緣12進行測量。所述吸收制品20的襠部寬度可沿側向軸線90從第一側邊緣3到第二側邊緣4進行測量。吸收制品20可包括前腰區5、后腰區6和襠區7。前腰區、后腰區和襠區各自限定吸收制品縱向長度的1/3。前部和后部還可限定在側向軸線90的相對側上。頂片24、底片25、吸收芯28和其它制品組件可具體地通過例如膠粘或熱壓花，以多種構型來組裝。示例性尿布構型一般描述于美國專利3,860,003、美國專利5,221,274、美國專利5,554,145、美國專利5,569,234、美國專利5,580,411；和美國專利6,004,306中所述的那些。吸收芯28可包含吸收材料和包封吸收材料的芯包裹物，所述吸收材料的含量為75％至100％、至少80％、至少85％、至少90％、至少95％、或至少99％，全部按所述吸收材料的重量計，具體地列出了在上述規定范圍內以及在其中或由此形成的所有范圍內的0.1％增量。芯包裹物通?？砂糜谛镜捻攤让婧偷讉让娴膬煞N材料、基底或非織造材料16和16’。吸收芯28可包括一個或多個通道，圖27中表示為四個通道26、26’和27、27’。另外或作為另一種選擇，lms50可包含一個或多個通道，圖27-圖29中表示為通道49,49’。在一些形式中，lms50的通道可定位在吸收制品20內使得其與吸收芯28的通道對齊、基本上對齊、重疊或至少部分重疊?，F將更詳細討論吸收制品的這些和其它組件。頂片24是直接與穿著者皮膚接觸的吸收制品的一部分。如本領域技術人員所公知的，頂片24可接合到底片25、芯28和/或任何其它層。通常，頂片24和底片25彼此在一些位置直接接合(例如，在制品周邊或靠近制品周邊處)，并且通過在其它位置使它們直接接合吸收制品20的一個或多個其它元件，從而間接接合在一起。底片25通常是吸收制品20鄰接吸收芯28的朝向衣服表面定位的那一部分并且其防止或至少抑制其中所吸收和容納的身體滲出物弄臟制品諸如床單和內衣。底片25通常是對液體(例如尿液、稀bm)不可透過的，或至少基本上不可透過的，但對蒸汽可透過的，以使得尿布“透氣”。底片可例如為或包含薄塑料膜，諸如具有約0.012mm至約0.051mm厚度的熱塑性膜。示例性底片膜包括由總部在richmond,va的tredegarcorporation制造的并且以商品名cpc2膜出售的那些。其它合適的底片材料可包括允許蒸氣從吸收制品20逸出同時仍然防止或至少抑制身體流出物透過底片25的透氣材料。示例性的可透氣材料可包括如下材料：諸如機織纖維網、非織造纖維網和復合材料諸如膜包衣的非織造纖維網、微孔膜和單體膜。可通過本領域技術人員已知的任何附接方法將底片25接合到吸收制品20的頂片24、吸收芯28和/或任何其它元件上。合適的附接方法已在上文針對用于將頂片24接合到吸收制品20的其它元件上的方法進行了說明。如本文所用，術語“吸收芯”是指具有最大吸收容量并包含吸收材料的吸收制品的單獨組件。吸收芯可包括包封吸收材料的芯包裹物或芯袋(下文的“芯包裹物”)。術語“吸收芯”不包括lms或既不是芯包裹物的整體部分又不置于芯包裹物內的吸收制品的任何其它組件。吸收芯可包括、基本上由以下各項組成、或由以下各項組成：芯包裹物、如下定義的吸收材料、和包封在芯包裹物內的膠。紙漿或透氣氈也可能存在于芯包裹物內，并可形成吸收材料的一部分。吸收芯周邊(其可以為芯包裹物周邊)可限定任何合適的形狀，例如諸如“t”、“y”、“沙漏”或“狗骨”形狀。具有大體“狗骨”形或“沙漏”形的吸收芯周邊可沿其寬度朝向芯的中間或“襠”區漸縮。以這種方式，吸收芯在旨在置于吸收制品襠區中的吸收芯區域中可具有相對窄的寬度。本公開的吸收芯28可包含吸收材料，其具有包封在芯包裹物內的高含量超吸收聚合物(本文中縮寫為“sap”)。sap含量可表示按包含在芯包裹物中的吸收材料的重量計70％至100％或至少70％、75％、80％、85％、90％、95％、99％或100％?？捎糜诒竟_的sap可包含多種水不溶性但水溶脹性的能夠吸收大量流體的聚合物。出于評估sap占吸收芯的百分比的目的，芯包裹物不被認為是吸收材料。芯28中的吸收材料的其余部分可以為透氣氈?！拔詹牧稀笔侵妇哂幸恍┪仗匦曰蛞后w保持特性的材料，諸如sap，纖維素纖維以及合成纖維。通常，用于制備吸收芯的膠不具有吸收特性，并且不被認為是吸收材料。如上所述，sap含量可以占包含在芯包裹物內的吸收材料的重量的高于80％，例如至少85％、至少90％、至少95％、至少99％、并且甚至最高至并包括100％。與通常包含例如介于40-60％之間的sap以及高含量的纖維素纖維或空氣氈的常規芯相比，這提供相對薄的芯。吸收材料可包含小于15％重量百分比或小于10％重量百分比的天然纖維或合成纖維，小于5％重量百分比，小于3％重量百分比，小于2％重量百分比，小于1％重量百分比，或甚至可以基本上不含或不含天然纖維和/或合成纖維，具體地列出了在規定范圍以及其中或由此形成的所有范圍內的所有0.1％增量。吸收材料可包含很少或不包含透氣氈(纖維素)纖維，具體地講吸收芯可包含按重量計少于15％、10％、5％、3％、2％、1％透氣氈(纖維素)纖維，或可甚至基本上不含、或不含纖維素纖維，具體地列出在規定范圍以及其中或由此形成的所有范圍內的所有0.1％增量。吸收芯28還可包括大體平面的頂側面和大體平面的底側面。如在圖19所示的平面視圖中從頂部來看時，該芯28可具有基本上對應于吸收制品的縱向軸線80的縱向軸線80’。吸收材料可以比朝向后側面更高的量朝向前側面分配，因為在具體制品的前部可需要更大的吸收性。吸收制品可在芯的任何部分中具有不均勻的基重或均勻的基重。芯包裹物可由兩種非織造材料、基底、層合體或其它材料16,16’形成，其可至少部分地沿吸收芯的側面密封。芯包裹物可至少部分地沿其前側面、后側面、以及兩個縱向側密封，使得基本上沒有吸收材料從吸收芯包裹物中滲漏出去。第一材料、基底、或非織造織物16可以至少部分包圍第二材料、基底、或非織造織物16’以形成芯包裹物。第一材料16可包圍第二材料16’鄰近第一側邊緣284和第二側邊緣286的部分。具有多種芯設計的包含相對高含量sap的芯公開于美國專利5,599,335(goldman)、ep1,447,066(busam)、wo95/11652(tanzer)、美國專利公布2008/0312622a1(hundorf)、以及wo2012/052172(vanmalderen)中。吸收材料可以為存在于芯包裹物內的一個或多個連續層。另選地，吸收材料可由包封在芯包裹物內的單獨的吸收材料的袋或條構成。在第一種情況下，吸收材料可以例如通過施用吸收材料的單個連續層而獲得。吸收材料具體地sap的連續層還可通過將具有不連續吸收材料施涂圖案的兩個或更多個吸收層組合而獲得，其中所得的層在吸收顆粒聚合物材料區域中基本上連續地分布，如例如在美國專利申請公布2008/0312622a1(hundorf)中所公開的。吸收芯28可包括第一吸收層和第二吸收層。第一吸收層可包含第一材料16和吸收材料的第一層61，所述吸收材料可以為100％或更少的sap。第二吸收層可包含第二材料16’和吸收材料的第二層62，所述吸收材料可以為100％或更少的sap。纖維熱塑性粘合劑材料51可至少部分地接觸著陸區中的吸收材料61、62并且至少部分地接觸接合區中的材料16和16’。這賦予熱塑性粘合劑材料51的纖維層基本上三維的結構，所述結構本身與長度方向和寬度方向上的尺度相比為具有相對小厚度的基本二維的結構。因而，纖維熱塑性粘合劑材料可提供腔體以覆蓋著陸區中的吸收材料，從而固定該吸收材料，該吸收材料可以為100％或更少的sap。芯包裹物可由圍繞吸收材料折疊的單個基底、材料或非織造織物制成，或可包含彼此附接的兩個(或更多個)基底、材料或非織造織物。典型的附接件為所謂的c-包裹物和/或夾心包裹物。在c-包裹物中，一個基底的縱向和/或橫向邊緣在另一個基底上方折疊以形成側翼。然后，這些側翼通常通過膠粘而粘結到其它基底的外表面。可使用其它技術以形成芯包裹物。例如，基底的縱向和/或橫向邊緣可粘結在一起并且然后在吸收芯28下方折疊且在所述位置中粘結。芯包裹物可至少部分地沿吸收芯的所有側面密封，使得基本上沒有吸收材料從芯中滲漏出來。所謂“基本上沒有吸收材料”，是指按重量計小于5％、小于2％、小于1％或約0％的吸收材料逸出芯包裹物。術語“密封”應當廣義地理解。密封不需要沿芯包裹物的整個周邊是連續的，而是沿其部分或全部可以為不連續的，諸如由在一條線上間隔的一系列密封點形成。密封可由膠粘和/或熱粘結形成。芯包裹物還可由單個基底形成，所述基底可將吸收材料包封在包裹物中，并沿芯的前側面和后側面以及一個縱向密封件來密封。吸收制品可包括一對阻隔腿箍34。每個阻隔腿箍可由一片材料形成，所述材料粘結到吸收制品，從而其可從吸收制品的內表面向上延伸并提供在穿著者的軀干和腿部的接合處附近的改善的液體和其它身體流出物的抑制性。阻隔腿箍34由直接或間接接合到頂片24和/或底片25的近側邊緣64以及游離的末端邊緣66界定，其旨在接觸穿著者皮膚并形成密封件。阻隔腿箍34至少部分地在縱向軸線80的相對側上的吸收制品的前腰邊緣10和后腰邊緣12之間延伸，并且至少存在于襠區7中。阻隔腿箍34可在近側邊緣64處通過粘結部65與吸收制品的基礎結構接合，所述粘結部65可由膠粘、熔合粘結或其它合適的粘結方法的組合而制成。近側邊緣64處的粘結部65可以為連續或間斷的。最靠近阻隔腿箍34的凸起段的粘結部65界定腿箍34的直立段的近側邊緣64。阻隔腿箍34可與頂片24或底片25集成，或可以為接合到吸收制品的基礎結構的獨立材料。阻隔腿箍34的材料可延伸通過尿布的整個長度，但可朝向吸收制品的前腰邊緣10和后腰邊緣12“粘性粘結”到頂片24，使得在這些片段中，阻隔腿箍材料保持與頂片24齊平。每個阻隔腿箍34可包括靠近該游離末端邊緣66的膜35的一個、兩個或更多個彈性股線或帶35，以提供更好的密封。除了阻隔腿箍34之外，吸收制品還可包括襯圈箍32，該襯圈箍接合到吸收制品的基礎結構(具體地頂片24和/或底片25)，并可相對于阻隔腿箍34在外部放置。襯圈箍32可提供圍繞穿著者的大腿的更好密封。每個襯圈腿箍將包括在吸收制品的基礎結構中介于腿部開口區域中的頂片24和底片25之間的一個或多個彈性帶或彈性元件。阻隔腿箍和/或襯圈箍中的全部或一部分可用洗劑或護膚組合物處理。阻隔腿箍可以許多不同的構型構造，包括描述于美國專利申請公布2012/0277713中的那些。在一個形式中，吸收制品可包括前耳片46和后耳片40。所述耳片可以為基礎結構的整體部分，諸如以側片形式由頂片24和/或底片25形成。另選地，如圖27所示，耳片(46,40)可以為通過膠粘、熱壓花和/或壓力粘結而附接的獨立元件。后耳片40可以是可拉伸的以有助于突片42附接到著陸區44上，并將膠粘尿布保持在圍繞穿著者腰部的適當位置。后耳片40還可以為彈性或可延展的，以通過初始適形地配合吸收制品為穿著者提供更舒適和適形的貼合性，并且當吸收制品負載有流出物時在整個穿著期間維持該貼合性，因為彈性化耳片允許吸收制品的側面的伸展和收縮。lms50的一個功能是快速采集流體并將其以有效方式分配到吸收芯28。lms50可包括一個或多個層，其可形成一體層或可保持為可彼此附接的離散層。lms50可包括兩個層：分配層54和采集層52，其設置在吸收芯和頂片之間，但本公開不限于此類形式。lms50可包含sap，因為這減慢流體的采集和分配。在其它形式中，lms可以基本上不含(例如，80％、85％、90％、95％或99％不含)或完全不含sap。例如，lms還可包含多種其它合適類型材料中的一種或多種，例如諸如開孔泡沫、氣流成網纖維、或梳理成網的樹脂粘結非織造材料。合適的示例性lms描述于例如wo2000/59430(daley)、wo95/10996(richards)、美國專利5,700,254(mcdowall)和wo02/067809(graef)中。lms50可包括分配層54。分配層54可例如包含按重量計至少50％或更多的交聯纖維素纖維。交聯纖維素纖維可為起褶皺的、加捻的、或卷曲的、或它們的組合(包括起褶皺的、加捻的和卷曲的)。這種類型的材料公開于美國專利公布2008/0312622a1(hundorf)中。lms50可另選地或另外包括采集層52。采集層52可例如設置在分配層54和頂片24之間。采集層52可以為或可包括非織造材料，諸如sms或smms材料，其包括紡粘層、熔噴層、以及其它紡粘層或另選地梳理成網的化學粘結的非織造織物。采集層52可包括氣流成網或濕法成網纖維素、交聯纖維素或合成纖維，或它們的共混物。采集層52可包括合成纖維的卷筒纖維網(其可諸如通過固態成形加工以增加空隙空間)，或粘結在一起以形成高蓬松材料的合成纖維和纖維素纖維的組合。另選地，采集層52可包括吸收開孔泡沫。非織造材料可以被乳膠粘結。吸收制品20的lms50可包括通道，該通道一般能夠使吸收制品更好的適形于穿著者的身體結構，從而導致增加的自由移動和減小的間隙。lms50的通道中的一個或多個可被構造成與吸收芯28中的各種通道配合工作，如上文所討論的。另外，lms50中的通道還可提供增加的空隙空間以將尿液、bm或其它身體流出物保持并分配在吸收制品內，從而導致減小的滲漏和皮膚接觸。lms50中的通道還可提供內部可用標記，尤其是當經由紋理、顏色和/或圖案的物理差異突出時，以有利于實現吸收制品在穿著者身上的正確對齊。因此，此類物理差異可以是例如在視覺和/或觸覺上明顯的。如先前所述的，本發明的卷曲纖維紡粘非織造纖維網/層合體可用作一次性吸收制品的頂片，所述一次性吸收制品的示例包括前文所討論的衛生巾1810和尿布20。本公開的卷曲纖維紡粘非織造纖維網/層合體可用作吸收制品的組件。多于一個卷曲纖維紡粘非織造纖維網/層合體可用于單個吸收制品中。在此類情況下，卷曲纖維紡粘非織造纖維網/層合體可形成下列的至少一部分：頂片；頂片和采集層；頂片和分配層；采集層和分配層；頂片、采集層和分配層；外覆蓋件；底片；外覆蓋件和底片，其中膜(非開孔層)形成底片并且卷曲纖維紡粘非織造纖維網/層合體形成外覆蓋件；腿箍；耳片和側板；緊固件；腰帶；帶或吸收制品的任何其它合適部分。還可通過非織造層合體的特定用途來確定卷曲纖維紡粘非織造層合體中的層數。在一些形式中，附加層可定位在頂片和吸收芯之間。例如，第二頂片、采集層、和/或分配層(其各自是本領域中是已知的)可定位在吸收制品的頂片和吸收芯之間。設想本發明的形式，其中本發明的纖維網包括在負z方向上的如本文所述的結構。在此類形式中，在負z方向上的纖維網的材料的推壓可使吸收芯或其一部分的材料斷裂。如圖82所示，月經墊或其部分可包括纖維網8914、吸收材料8918和支撐層8916。如圖所示，本文所述的結構可導致吸收材料8918的斷裂，尤其是在吸收材料包括高內相乳液泡沫的情況下。然而，設想本發明的其它形式，其中吸收材料8918包含sap。在其它形式中，纖維網8914可包括頂片，吸收材料8918可包括第一液體保持層，并且支撐層8916可包括第二頂片或采集層。在此類形式中，除了底片之外，還可提供附加的吸收芯。設想本發明的形式，其中吸收材料8918和支撐層8916包含異質物質。異質物質連同吸收材料8918和支撐層8916還描述于美國臨時專利申請公布62/118,232中。如圖所示，纖維網8914包含卷曲纖維紡粘非織造纖維網，其具有2.0旦尼爾/長絲聚丙烯/聚丙烯70/30雙組分纖維。可利用任何合適的卷曲纖維紡粘非織造纖維網。支撐層8916可包含任何合適的材料。例如，在一些形式中，支撐層8916可包含水刺非織造纖維網。開孔纖維網8914和和吸收材料8918中的凹入部可延伸通過吸收材料8918的厚度使得制備多個離散的吸收材料片。在其它形式中，開孔纖維網8914和和吸收材料8918中的凹入部可僅部分延伸通過吸收材料8916的厚度使得吸收材料保留連續元件。高內相乳液泡沫在本領域中是已知的。制備高內相乳液泡沫的方法描述于1992年9月22日公布的美國專利5,149,720(desmarais等人)；1998年10月27日公布的美國專利5,827,909(desmarais)；和2002年4月9日公布的美國專利6,369,121(catalfamo等人)中。開孔和其圖案如先前所公開的，第一層可包括孔，然而第二層是無孔的。在其它形式中，第一層和第二層兩者均可包括孔。并且，對于具有多于兩個層的那些形式，卷曲纖維紡粘非織造層合體的多個層可包括孔。對于其中存在孔的那些形式，所述孔可以形成設計、形狀等的圖案布置–開孔標記。在其它形式中，孔可以行/列布置，所述行/列可以是交錯的，或者從相鄰列/行到相鄰列/行可以不交錯。并且回想，在一些形式中，卷曲纖維紡粘纖維網可包括孔并且可與一次性吸收制品中的附加層接合。如本文所述，卷曲纖維紡粘非織造層合體的至少一個或多個層或卷曲纖維紡粘非織造纖維網中的孔可以間隔的孔陣列分組(參見，例如，圖30-圖33)?？钻嚵邪▋蓚€或更多個孔，該兩個或更多個孔具有的孔之間的間隔比孔陣列之間的距離緊密得多。陣列和其它孔之間的距離為陣列中的中之間的最大距離的至少約1.5倍、至少約2倍、或至少約3倍。包括圖案化孔的本發明的非織造層合體2200的四個示例示于圖30-圖33中。如圖所示，非織造層合體2200可采用多個構型。所述孔標記為2212并且著陸區域(非開孔區域)標記為2214。多個附加示例性孔圖案構造示于后續圖中?？钻嚵锌尚纬梢巹t的或可辯認的形狀，諸如心形、多邊形、橢圓形、箭頭、山形、和/或圖案領域中已知的其它形狀。孔陣列在非織造層合體的一部分中可相比于非織造層合體的另一部分不同。在吸收制品的情況下，孔陣列在吸收制品的一個區域中可相比于吸收制品的另一區域不同。另外，孔陣列可在存在孔陣列的吸收制品的區域中配合?？钻嚵锌梢允前夹巍⑼剐?，或可包括凹部和凸部?？钻嚵锌杀唤M織成具有更高階結構的“宏陣列”。例如，參見圖35-圖48，本發明的非織造層合體2600示為具有可通過連續的互聯著陸區圖案2604分開的孔陣列2602。在此類情況下，著陸區域圖案2604可用作流體分配通路，并且孔陣列2602可用作流體“引流管”，從而促進流體觸及下面吸收材料或吸收芯。孔陣列的形狀可增強陣列管理流體諸如身體滲出物(即，尿液、流動bm、經液)的能力。例如，包括面向吸收制品中的流體入侵位置的凹部的孔陣列可用作流體收集“陷阱”，因為流體可沿著凹部中的“著陸區域”行進到凹部結束的點。在該位置處，流體可在流體通路的方向上進入孔，或如果流體在任一側向方向上轉彎則在凹部的任一側上的那些流體通路的方向上進入。具有凹部的示例性孔陣列形狀包括舉例來說心形、星形、一些多邊形、月牙和人字形。在一些形式下，非織造層合體2600中的孔或其陣列可形成一個或多個連續或半連續圖案2606，從而導致離散的“宏觀”著陸區域2608。在此類情況下，離散的宏觀著陸區域2608可用作流體沉積區域。在任何方向上從離散的宏觀著陸區域2608移動的流體可吸收到連續或半連續圖案2606的孔中。在一些形式中，非織造層合體2600中的孔、或其孔陣列可形成與連續或半連續著陸區域交替的線性圖案。非織造層合體可包括單向或多向(和相交)孔或孔陣列圖案。線性孔或陣列圖案可取向成平行于縱向軸線或側向軸線，或以與縱向軸線或側向軸線成介于0度和90度之間，具體地列出了在指定范圍和形成于其中的所有范圍內的全部0.5度增量的角度。線性孔或孔陣列圖案可用于限制流體相比于另一方向更大程度地在一個方向上沿非織造層合體移動。非織造纖維網的孔可類似地構造。仍然參見圖35-圖48，非織造層合體2600可包括孔陣列，所述孔陣列包括多個圖案2610a和2610b與連續或半連續的著陸區域。如圖所示，第一圖案2610a可包括在大體平行于縱向1675的方向上取向的孔(圖34中所示)，以及以相對于縱向的多個角度取向的孔。相似地，第二圖案2610b可包括以相對于縱向1675的多個角度取向的孔，以及大體平行于縱向1675的孔。如圖所示第一圖案2610a和/或第二圖案2610b的孔可相對于縱向1675具有不同長度、不同角度、和/或不同有效孔面積。另外，第一圖案2610a中的至少一個或多個孔可基本上被第二圖案2610b包封。例如，第二圖案可形成絎縫狀圖案，例如菱形邊界或任何其它合適的形狀，其中第一圖案設置在第二圖案內從而形成單元。第一圖案和第二圖案的組合可重復，使得具有多個單元。另外，第二圖案內的第一圖案可在一個單元和下一個單元之間不同。可使用附加圖案。據信孔相對于縱向1675成角度有助于流體采集/分配。例如，流體在縱向1675上沿非織造層合體2600移動是可分流的，部分地是由于成角度的孔。另外參見圖34，如前所示，第一圖案2610a和/或第二圖案2610b可包括多個孔，其中至少一部分相對于縱向1675成第一角度1680并且另一部分相對于縱向1675成第二角度1682。第一角度1680和第二角度1682可彼此不同。在一些形式中，第二角度1682可為第一角度1680的鏡像。例如，第一角度可以為從平行于縱向1675的軸約30度，然而第二角度可以為從平行于縱向1675的軸-30度。相似地，第一圖案2610a和/或第二圖案2610b可包括多個孔，其取向成大體平行于縱向1675。如前所提及的，取向成大體平行于縱向1675的孔通常具有較低的縱橫比和較大的有效孔面積(下文所述)，如與相對于縱向1675成角度的那些孔相反。據信具有增加的有效孔面積的那些孔允許較快的流體采集時間。雖然可利用任何合適的角度，如下文所討論的，但一旦第一角度1680和第二角度1682從縱向1675增加超過45度，則橫向1677拉伸的力更多沿孔的長軸作用而不是垂直于長軸作用。因此，相對于縱向1675成多于45度角的孔通常包括比相對于縱向1675在更小程度上成角度的那些孔更少的有效控面積。如前所述，據信成角度的孔向非織造層合體2600提供附加的流體處理有益效果，例如流體流失減少。在一些形式下，大于約10％的孔相對于縱向1675成角度。設想附加形式，其中大于約20％、大于約30％、大于約40％、大于約50％、大于約60％、大于約70％、大于約80％和/或小于100％、小于約95％、小于約90％、小于約85％的孔相對于縱向1675成角度，包括由前述值所涵蓋的任何數或任何范圍。仍然參見圖35-圖48，越靠近非織造層合體2600的中心線1690，成角度的孔的群集密度可越大。例如，中心線1690附近的相鄰孔之間的間距可以為第一距離，而遠離中心線1690的相鄰孔之間的間距可以為第二距離。第一距離可小于第二距離。例如，相鄰孔之間的間距可以為約1mm。因此，第一距離可以為約1mm，然而第二距離可以為約3mm或更大。設想附加實施方案，其中相鄰孔之間的間距隨從中心線的距離增加而增加。另外，在一些情況下，更靠近中心線1690的孔可與第一角度1680成角度，而遠離中心線1690的孔定位成第二角度1682。相對于中心線1690，第一角度1680可大于第二角度1682。例如，遠離中心線1690的孔可取向成使得其大體平行于中心線1690，而更靠近中心線1690定位的孔相對于中心線1690成角度。在一些實施方案中，孔相對于中心線1690定位的角度可隨距中心線1690的距離增加而減小。例如，鄰近中心線1690的第一孔可取向成相對于中心線1690成30度的第一角度，而距中心線1690為1mm的第二孔可取向成與中心線成20度。遠離中心線1690定位的孔可大體平行于中心線1690。設想附加形式，其中靠近中心線1690的孔在比遠離中心線1690的那些孔更小的程度上成角度。在一些形式中，靠近中心線1690的孔可大體平行于中心線1690，而遠離中心線1690的孔相對于縱向1675成角度。如前所述，孔的長度也可變化。與如上文所公開的成角度接合或與其獨立地，在一些形式中，鄰近中心線1690的孔可以長于遠近中心線1690的那些孔。相似地，孔的尺寸可變化?？壮叽?有效孔面積)的變化可與孔角度的變化和/或孔長度的變化結合使用，或孔尺寸的變化可獨立于孔角度的變化和/或孔長度的變化使用。對于其中孔尺寸可變化的那些實施方案，較大的孔可鄰近中心線1690定位，而具有較小有效孔面積的孔遠離中心線1690定位。例如，鄰近中心線1690的孔可具有15平方毫米的有效孔面積，而遠離中心線的孔可具有較小的有效孔面積，例如1.0平方毫米。本文提供的有效孔面積的值/范圍中的任一個可用于構造上述有效孔面積方差。如先前所提及的，孔的取向的角度可影響卷曲纖維紡粘非織造纖維網或非織造層合體2600的流體處理能力。另外，孔的長度、孔的寬度、有效孔面積、孔之間的間距、以及孔密度可類似地影響流體處理。然而，孔的長度、孔的寬度、取向角度、間距和密度可具有對其它變量的競爭性/負面影響。如先前所述，與縱向1675成更大角度的孔區域趨于開放較少，并因此具有比平行于縱向1675或具有相對于縱向1675較小角度的孔更小的有效孔面積。類似地，間隔太近的成角度的孔趨于開放較少并因此具有較小的有效孔面積。因此，相鄰成角度孔之間的間距可增加超過大體平行于縱向1675取向的孔之間的間距。設想附加的孔圖案并參照圖65-圖74示出。制備包括孔圖案的非織造纖維網/層合體的方法本公開的孔圖案可通過使用大體描述于以下專利中的方法來制備：1997年5月13日公布的名稱為“methodforselectivelyaperturinganonwovenweb”的美國專利5,628,097和2003年1月20日公布的名稱為“highelongationaperturednonwovenwebandmethodofmaking”的美國專利公布2003/0021951。本領域技術人員已知的制備包括孔圖案的基底的其它方法也在本公開的范圍內，并且包括例如旋轉刀片開孔、熱針開孔、水刺或針刺。其它合適的方法公開于美國專利5,658,639、5,628,097、5,916,661、7,917,985和美國專利申請公布2003/0021951中。用于形成孔的其它合適方法可包括描述于美國專利8,679,391和8,158,043，以及美國專利申請公布2001/0024940和2012/0282436中的那些。用于開孔纖維網的其它合適方法在美國專利3,566,726、4,634,440和4,780,352中提供。層的接合本發明的非織造層合體的纖維網或一次性吸收制品中的非織造纖維網和相鄰層可使用任何本領域技術人員已知的粘結方法來粘結在一起，諸如粘合劑粘結、圖案化粘合劑涂覆、超聲粘結、熱粘結、機械粘結、或這些粘結方法的任何組合。另選地，可通過過將層粘結或將層過度粘結，僅在孔的周邊處將各層粘結在一起。過度粘結的方法公開于2014年11月6日提交的，名稱為“patternedaperturedwebsandmethodsformakingthesame”的美國專利申請序列號62/076043中。附加參考文獻包括美國專利5,658,639、5,628,097、5,916,661、6,498,284、7,917,985；和美國專利申請公布2003/0021951、2005/154362。將非織造纖維網/層合體粘結在一起的附加參考文獻包括2013年12月20日提交的美國專利7,056,404和美國專利申請序列號14/135687。并且如前所示，在本發明的一些形式中，過度粘結的形成物可隨后處理成孔。下文提供了關于過度粘結的附加公開內容。粘結可以粘結圖案或粘結陣列的方式來進行。圖案可以為規則的均勻圖案或不規則的不均勻圖案。粘結圖案可包括基本上連續的粘結圖案或可由離散的粘結點形成。離散的粘結點可形成圖案。粘結點的圖案可以是均勻的或不均勻的。本公開的非織造層合體的一個區域中的粘結圖案可與非織造層合體的另一個區域中的粘結圖案不同。例如，粘結圖案可在非織造層合體的縱向或橫向上不同。包括非織造層合體的吸收制品可在例如吸收制品的前區對后區、中心區對側區、或襠區對腰區中具有不同的粘結圖案。如果將粘合劑用于粘結過程中，則可將粘合劑調色、著色、和/或圖案化以形成下文所討論的圖案。非織造層合體的粘結通常通過接合非織造層合體的各層的著陸區域來實現。非織造層合體和/或一次性吸收制品的基底、層、卷曲纖維紡粘非織造纖維網和/或元件可通過任何合適的方法粘結在一起。粘結的一些具體示例可在頂片的多個非織造層之間發生。在另一個示例中，頂片(包括一個或多個層)可粘結到下面層(頂片和吸收芯之間的層)–包括第二頂片、采集層等。在另一示例中，頂片(包括一個或多個層)可粘結到吸收芯中。在上述示例中的每個中，頂片的組成層可在獨立地步驟中粘結在一起并且隨后粘結到另一組件。粘結部可包括一個圖案或多個圖案，所述圖案形成圖形和/或其它描述，下文為“粘結標記”。粘結標記的一些示例示于圖49-圖52中。在另一個示例中，非織造層合體和/或一次性吸收制品的基底、層、卷曲纖維紡粘纖維網和/或元件可粘結在一起。任何合適的方法可用于在本文所述的層/基底之間形成熔合粘結。一些合適的示例為超聲、加熱輥等。任何合適的方法可用于形成介于本文所述的層/基底之間的粘結部。一些合適的示例為超聲、加熱輥等。在特定示例中，一次性吸收制品的基底、層和/或元件可經由熔合粘結、超聲粘結等粘結在一起。粘結部可包括一個圖案或多個圖案，所述圖案形成圖形和/或其它描述，下文為“粘結標記”。在另一個示例中，一次性吸收制品的基底、層和/或元件可粘結在一起。機械粘結方法，例如熔合粘結、超聲等可導致纖維網的局部區域變薄并且變成膜狀–在非織造織物的情況下。這些變薄的區域相對于圍繞粘結部的組成材料可具有不同的不透明度特征。因此，可實現可視/彩色效應。例如，變薄區域可呈現為與圍繞粘結部的組成材料不同的顏色。吸收制品的層的粘結對于所述制品的性能是至關重要的。粘結對于制品和層的完整性是重要的以確保整個穿著過程中的持續性能和耐久性。粘結可確保產品的期望層之間的連續性以有助于層之間的流體傳輸。這在具有疏水性非織造上層的非織造頂片層合體中是尤其重要的以確保流體觸及親水性非織造下層。熔合粘結具有超過粘合劑的附加優點，即其降低原料成本，消除生產線衛生問題，并允許使用粘合劑不可粘結的層之間的粘結。為了確保產品和卷曲纖維紡粘非織造層合體頂片的完整性，粘結的總面積(計算為粘結區域的外周邊的面積百分比)可在5％至25％，10％至20％，或12％至18％的范圍內。每個單獨的熔合粘結凸塊的尺寸可在0.5sqmm至5sqmm、1sqmm至3sqmm的范圍內。熔合粘結凸塊之間的間距可在1mm至5cm，1.6mm至3cm的范圍內。在一些形式下，如前所述，粘結可被構造成圖案以便形成粘結標記。但除了形成粘結標記之外，粘結還可有助于將非織造層合體的層固定在一起。另外，在一些形式下，粘結可用于將卷曲纖維紡粘非織造纖維網或非織造層合體固定到一次性吸收制品的相鄰層，例如第二頂片、吸收芯等。如圖49-圖52所示，本發明的粘結圖案3000a、3000b、3000c和3000d可包括多個粘結部位3002。粘結部位可以為任何合適的形狀。如圖所示，粘結部位為大體圓形；然而，設想橢圓形、菱形、心形、星形、三葉草形(3葉、4葉)、領結形、以及它們的組合等。在一些形式下，熔合粘結圖案的組成粘結部位3002可包括形狀的組合。如圖所示，熔合粘結圖案3000a可包括粘結部位的多個陣列，例如3010、3020、3030和3040。第一陣列3010可以為粘結部位3002的連續系列，其包圍第二陣列3020、第三陣列3030、和第四陣列3040。如圖所示，第二陣列3020可以是不連續的并且設置在第一陣列3010和第三陣列3030之間。第三陣列3030，更類似于第一陣列3010可以是連續的并且可包圍第四陣列3040。第四陣列3040可以是不連續的并且設置在吸收制品上的目標區域中。目標區域標識可能接收來自穿著者的流體入侵物的制品的位置，假設吸收制品正確穿戴。在不連續的第四陣列3040的情況下，可提供足夠接近非織造層合體的流體入侵物。另外，在連續的第三陣列3030的情況下，可促進流體入侵物保留在目標區域內，如與蜿蜒流淌到制品的外邊緣相對。如圖49所示，熔合粘結圖案3008b可包括粘結部位的多個陣列。例如，第一陣列3010b可以是連續的并包括以心形、云形等形狀布置的粘結部位。第二陣列3020b設置在第一陣列3010b內并且圍繞第三陣列3030b設置。第三陣列3030b是連續的并圍繞第四陣列3040b。更類似于熔合粘結圖案300a的陣列，熔合粘結圖案3000b的陣列可提供流體處理有益效果。如圖50所示，熔合粘結圖案3000c可包括粘結部位的多個陣列。然而，與前述熔合粘結圖案相比，第一陣列3010c可以是圍繞墊的整個周邊不連續的。如圖所示，第一陣列3010c包括粘結部位的多個連續片段，其各自彼此斷開。第二陣列3020c可設置在第一多個3010c的內側并且還可包括不連續的多個連續片段。第三陣列3030c可包括連續的粘結部位并且包圍第四陣列3040c。第四陣列3040c包括多個不連續的粘結部位。更類似于先前討論的熔合粘結圖案，熔合粘結圖案3000c可提供流體處理有益效果。如圖51所示，熔合粘結圖案3000d可包括粘結部位的多個陣列。例如，第一陣列3010d可包括以連續方式布置的多個粘結部位并且可包圍粘結部位的第二陣列3020d、第三陣列3030d和第四陣列3040d。第二陣列3020d可包括形成連續元件的多個粘結部位以及形成不連續元件的多個粘結部位。這些連續元件可設置在吸收制品的第一端部和第二端部處。多個粘結部位的第三陣列3030d可以是連續的并且可包圍第四陣列3040d。第四陣列3040d可包括多個粘結部位，所述粘結部位形成多個元件。所述元件中的每個可以是連續的但相對于其它元件是不連續的。例如，每個元件可包括多個粘結部位，例如4個。對于每個相應的元件，粘結部位可被認為是連續的，但元件與元件的粘結部位可以是不連續的。圖案化粘合劑如先前所述，本發明的非織造層合體包括至少兩個纖維網并可包括附加纖維網–多個纖維網中的至少一個為卷曲纖維紡粘非織造織物。在一些形式中，粘合劑可用于將非織造層合體的層接合在一起和/或可用于將非織造層合體接合到吸收制品的一部分。在一些形式中，粘合劑可用于將卷曲纖維紡粘非織造纖維網接合到一次性吸收制品的相鄰層/元件。粘合劑可包含顏料、著色劑或染料。在一種形式中，著色粘合劑可定位在非織造層合體的第一層和第二層之間。在一些形式中，可將多于一種的著色粘合劑用于非織造層合體中。當接合兩個或更多個纖維網時(例如，在所述層中任一個的表面上或中間)，著色粘合劑還可位于任何合適的位置中。著色粘合劑還可通過接合層以區和/或圖案形式沉積。著色粘合劑可在接合層的不同區域中不同或相同。著色粘合劑可定位于接合層的層中間，或定位在接合層的任何其它表面上。還可提供具有一種或多種著色粘合劑的附加層。如前所述，可施用粘合劑并且具體地講著色粘合劑，使得粘合劑形成一個圖案或多個圖案，所述圖案形成圖形和/或其它描述，其被稱為“粘合劑標記”。在一些形式中，粘合劑標記還可經由使用透明粘合劑形成。在一些情況下，施用透明粘合劑可改變被粘結的材料的不透明度。在一種情況下，著色粘合劑可定位在形成非織造層合體的兩個低基重材料(例如，15gsm或更少，10gsm或更少)之間，使得著色粘合劑可以從非織造層合體的任一側可見。在頂片的情況下，這可提供高基重頂片以實現經改善的柔軟性，而仍然保持從非織造層合體的任一側觀察到著色粘合劑的有益效果。如前所述，用于使用本發明的卷曲纖維紡粘非織造纖維網/非織造層合體粘結/接合一次性吸收制品的層和/或元件的粘合劑可包括粘合劑標記。因此，本公開的非織造層合體和/或吸收制品，或其部分可包括施用于其上或印刷于其上的一種或多種圖案化粘合劑。圖案化粘合劑可與卷曲纖維紡粘非織造纖維網/非織造層合體相關聯使得圖案化粘合劑的至少一部分可透過卷曲纖維紡粘非織造纖維網/非織造層合體，例如透過孔和/或著陸區可見。圖案化粘合劑為以特定圖案施用于一個或多個層，或層之間，以向吸收制品及其部分提供特定圖案、可見圖案和/或特定紋理的粘合劑。圖案化粘合劑可印刷在或以其它方式施用于吸收制品的任何合適層。通過粘合劑印刷將圖案化粘合劑施用于層或基底的方法例如在2012年5月29日授予brown等人的美國專利8,186,296，以及授予2014年5月29日公布的授予brown等人的美國專利申請公布2014/0148774中。本領域技術人員所已知的將圖案化粘合劑施用于基底的其它方法也在本公開的范圍內。圖案化粘合劑可具有與非織造層合體中的至少一個層相同的顏色或不同的顏色或不同于卷曲纖維紡粘非織造纖維網的顏色。在一些情況下，圖案化粘合劑可具有與非織造層合體的兩個層或全部層相同或不同的顏色。在一些情況下，卷曲纖維紡粘非織造纖維網/非織造層合體的至少一個層中的孔圖案可與圖案化粘合劑的圖案配合以在視覺上形成三維外觀。開孔圖案可以與圖案化粘合劑的圖案相同或不同。在一些情況下，非織造層合體可包括第一層和第二層，該第一層包括多個孔和多個著陸區，該第二層包括多個孔和多個著陸區。圖案化著色物質，諸如墨或圖案化粘合劑可至少部分地定位在第一層和第二層中間。第一層的多個孔可以與第二層的多個孔至少部分地對齊。圖案化著色或有色基底可通過第一層和第二層中孔的對準部分至少部分地可見。圖案化粘合劑的示例參照圖75-圖81提供。參見圖75-圖77，在纖維網上示出多個過度粘結，其以多個陣列布置，其將最終(當如本文所述處理時)產生開孔標記。在圖76中，示出了纖維網上的粘合劑標記。如前所示，粘合劑可包括顏色或在一些形式中可以是透明的。關于圖77，示出圖75的過度粘結與圖76的粘合劑標記的組合。需注意，鑒于圖75的過度粘結的布置，所得的開孔標記可看起來與圖76中所示的粘合劑標記相似(匹配)。在此類形式中，有利地是使開孔標記與粘合劑標記對準以產生期望的視覺效應。可不需要對準的粘合劑標記和開孔標記示于圖78-圖80中。類似效果示于圖81中。關于圖81，示出了纖維網上的開孔標記和粘合劑標記的組合。開孔標記和粘合劑標記不對齊。因此，粘合劑標記的部分僅透過孔的一部分可見。效果可突出透過孔可見的粘合劑標記的部分。粘合劑標記的其余部分仍然透過包括開孔標記的纖維網可見。印刷物除了或代替著色的各種層/纖維網，本公開的非織造層合體或卷曲纖維紡粘非織造纖維網中的一個或多個層可包括印刷物，例如，具有墨或著色的或彩色的圖案。墨可經由本領域已知的任何印刷方法來沉積，其包括但不限于柔性版印刷和數字噴墨印刷。印刷物可包括形成圖形和/或其它描述的一個圖案或多個圖案，下文中稱為“印刷標記”。印刷物可在非織造層合體的第一層的外表面上，介于非織造層合體的第一層和第二層之間，或者可在非織造層合體的第二層下面的表面上。如果非織造層合體具有多于兩個層(例如，在所述層中任一個的表面上)，則印刷物還可位于任何合適的位置中。印刷物還可沉積在非織造層合體的區中和/或整個非織造層合體的圖案中。印刷物可在非織造層合體的不同區域中不同或相同。如果印刷物將由一個層，例如覆蓋層覆蓋，則其可具有相對低的不透明度以增強印刷物的視覺外觀。印刷物的密度(例如，清晰度和對比度)可通過使在印刷層中包括細旦纖維，包括但不限于熔噴纖維、微纖維和納米纖維來增強。印刷物可在第一層、第二層上，和/或可以在被定位在至少部分地第一層和第二層中間的單獨層上。在一種情況下，印刷物可指示吸收制品在穿著者身上的正確取向(例如，前面/后面)。應當理解，印刷物可與本文所公開的非織造層合體的各種形式和構型中的任一種一起使用。在一些形式下，例如，可將多于一種類型或顏色的印刷物用于單個非織造纖維網中。還可在具有一個或多個印刷圖案的非織造層合體中提供附加層。配合圖案因此，可引入粘結標記、粘合劑標記、結構標記和印刷標記。另外，對于其中本發明的卷曲纖維紡粘非織造纖維網和/或非織造層合體包括圖案化孔的那些形式，孔陣列可包括形成圖形和/或其它描述的一個圖案或多個圖案，下文為“開孔標記”。開孔標記可與印刷標記、粘結標記、粘合劑標記和/或結構標記中的至少一者配合。例如，在吸收制品情況下，粘合劑標記可位于非織造層合體下面或可存在于非織造層合體內，該粘合劑標記與開孔標記配合。在一種情況下，非織造層合體可使用吸收制品的頂片、外覆蓋件、耳片或吸收制品的其它部分。非織造纖維網中的孔圖案可與其下面的特征結構，諸如粘結部位、材料邊緣、通道、和/或無色或有色材料配合。在一些特定實施中，非織造纖維網可用于突出或阻擋/隱藏這些特征結構。非織造層合體的孔圖案還可用于指示吸收制品或其它消費產品的正確的前面對后面、左面對右面取向。開孔標記可與產品和/或包裝上的印刷標記配合。例如，本發明的一次性吸收制品可包括開孔標記，其提供雪花的外觀。所述制品還可包括在制品本身和/或其包裝的其它位置上的印刷標記，其中印刷標記提供雪花外觀。在此類實施方案中，女性制品可包括剝離型襯墊，其包括印刷的雪花圖案和/或置于包括印刷的雪花圖案的包裝中。設想本發明的各種形式：其中開孔標記與粘合劑標記、粘結標記和/或結構標記配合。設想各種實施方案：其中以下中的至少兩個在吸收制品中配合：開孔標記、粘合劑標記、印刷標記、粘結標記、結構標記。關于本文所述的一次性吸收制品的包裝(包括剝離襯墊和/或次級包裝)設想類似的實施方案。另外，前述標記可在整個吸收制品、其包裝和/或其次級包裝(包括剝離襯墊)或其任何組合上配合。在一些具體形式中，雖然頂片的一部分可包括開孔標記，但頂片的其它部分可包括與開孔標記配合的印刷標記。在其它形式中，亞層，例如采集層、第二頂片和/或吸收芯可包括與頂片的開孔標記配合的印刷標記。在其它形式中，底片可包括與頂片的開孔標記配合的印刷標記。設想以下附加形式，其中頂片的一部分包括開孔標記；底片包括與開孔標記配合的印刷標記；女性制品的包裝包括與開孔標記配合的印刷標記；頂片的非開孔部分包括與開孔標記和/或亞層例如采集層、第二頂片配合的印刷標記；和/或吸收芯包括與開孔標記配合的印刷標記。設想具有粘合劑標記、結構標記、粘結標記和/或其任何組合的類似實施方案。在其它具體形式中，頂片可包括開孔標記和第一印刷標記。第一印刷標記可與第二包裝上的第二印刷標記配合，而開孔標記可與吸收制品的初級包裝上的印刷標記配合。當標記的一個或多個元件具有匹配或導致匹配的兩個或更多個視覺特征時，標記在視覺上配合。如本文所用，術語“匹配”或“被匹配”用于描述開孔標記、印刷標記、粘結標記、粘合劑標記和/或結構標記或其特征在視覺上配合在一起或導致配合在一起的方式或程度。例如，如果開孔標記的一些方面與印刷標記的類似方面相同，則認為開孔標記和印刷標記匹配。在匹配的一個形式中，例如，認為彼此類似的開孔標記和印刷標記匹配。同樣適用于前文提及的標記的任何組合。如本文所用，術語“配合”或“配合”用于描述總體吸收制品和/或其包裝的標記如何在視覺上屬于一起。如果其匹配或導致匹配，則認為組件或元件是配合的。如本文所用，術語“導致匹配”用于描述前述標記的任何組合如何通過使用配合的標記(上述的任何組合)被制成看起來彼此配合，所述配合的標記具有將前述標記結合在一起的配合特征結構。例如，如果開孔標記和印刷標記各自具有彼此不同的視覺特征并且配合標記具有匹配開孔標記和印刷標記中的每個的視覺特征，則配合特征結構導致開孔標記和印刷標記彼此匹配。另外，包括多個特征結構的圖案可配合。例如，孔的第一陣列可與相鄰粘結部位成組以形成圖案單元。該圖案單元可以是重復的。例如，第一圖案單元可鄰近吸收制品的第一端部設置，而第二圖案單元鄰近吸收制品的第二端部設置。又如，第一圖案單元可鄰近吸收制品的第一端部設置，而第二圖案單元鄰近吸收制品的橫向軸線設置。另一示例可包括附加圖案單元，其可設置在吸收制品上的任何合適位置中。圖案單元可包括任何結構的組合。例如，圖案單元可包括孔、粘結部、印刷物、結構或它們的組合。配合標記的一些示例包括主題相關標記。在一些實施方案中，本文所述的標記可以配合，其中標記中的至少兩種，例如，開孔標記和印刷標記包括通常認為是幸運的物品中的至少一種，例如氣球、彩虹、金罐、月亮(印刷標記可包括藍月亮)、三葉草、馬掌、星形、心形等或它們的組合。配合標記的其它示例包括數字、字母、數字與字母的組合；冬季主題，包括雪花和/或等；春季主題，包括花、蜜蜂、鳥、樹、太陽、幾何形狀、方形、矩形、三角形、橢圓形、圓形；曲線，包括單徑向弧、多徑向弧、螺旋、截斷的正弦波。本發明的卷曲纖維紡粘非織造纖維網/非織造層合體可用于本文所述的一次性吸收制品的多個區域中。例如，在一些實施方案中，本發明的非織造層合體可用作吸收制品的腿箍、底片和/或外覆蓋件、和/或頂片。對于此類實施方案，用于頂片的孔陣列可與用于腿箍和/或底片的孔陣列配合。在一些實施方案中，腿箍中的孔陣列可與用于底片的孔陣列配合而不是與用于頂片的孔陣列配合。在其它實施方案中，底片的孔陣列可與用于頂片的孔陣列配合。如果卷曲纖維紡粘非織造纖維網/非織造層合體用作吸收制品的部分或全部外覆蓋件(面向衣服的層)，則一個或多個孔圖案可例如在特定區域(例如腰部、臀部)中提供增強的透氣性，或在吸收芯上方的區域中提供減小的透氣性。用作外覆蓋件的非織造層合體中的一個或多個孔圖案還可在外覆蓋件的特定區域中提供增強的紋理和/或信號。此類紋理和/或信號可提供對于下列的直觀說明：如何適當施加吸收制品，抓握吸收制品的位置和/或緊固吸收制品的位置和方式等功能諸如增強圖形或美觀。如果卷曲纖維紡粘非織造纖維網/非織造層合體用作吸收制品的緊固件的一部分(例如，帶狀緊固件)，則緊固件的卷曲纖維紡粘非織造纖維網/非織造層合體的開孔圖案可指示如何抓握和緊固緊固件并在其正確或不正確緊固時進行指示。用作緊固件或其部分的圖卷曲纖維紡粘非織造纖維網/非織造層合體的開孔圖案可與用作相同吸收制品的頂片和/或外覆蓋件的卷曲纖維紡粘非織造纖維網/非織造層合體的孔圖案配合以表示整體功能。在另一種形式中，本發明的卷曲纖維紡粘非織造纖維網/非織造層合體可包括非織造層(包括紡粘卷曲纖維)和膜。層合體可經由膠層壓或擠出層壓(膜擠出到卷曲纖維紡粘非織造纖維網上)接合到一起。此類層合體可用作吸收制品的頂片和/或底片。關于此類層合體–在頂片的情況下-所述膜可用作上層而卷曲纖維紡粘非織造層可用作層合體的下層(比上層更靠近吸收芯)。在底片的上下文中，膜可形成層合體的下層而卷曲纖維紡粘非織造纖維網形成吸收制品的上層(比吸層更面向外)。包括非織造層合體作為頂片和/或頂片和采集系統的吸收制品中的身體滲出物采集速度和回滲的最佳平衡可來源于孔徑、非織造層合體的形狀或面積、深度或厚度、以及非織造層合體內的各種孔或孔陣列之間的間距的組合。包括非織造層合體作為頂片和/或頂片和采集系統的吸收制品可包括縱向軸線，非常像圖26的縱向軸線1880。非織造層合體中的孔陣列可相對于縱向軸線(例如大體平行于md方向1675的1880(圖34所示))成約20度至約160度，具體列出指定范圍和形成于其中的全部范圍內的全部1度增量的線重復其本身。另外，沿所述線可具有多個孔尺寸、形狀或面積，或者孔之間的間距在按所述線的全部孔之間可以不相同，用于使液體身體滲出物通到吸收制品或其吸收芯的優選區域中以有助于避免滲漏。非織造層合體中的孔圖案可形成可辯認性的視覺元件，例如心形或水滴形。在用作吸收制品的頂片或外覆蓋件的非織造層合體中形成一個或多個水滴形狀的開孔圖案可用于幫助吸收性和/或潤濕性的通信。此類特征結構可與吸收制品的潤濕指示標記組合?？稍诰砬w維紡粘非織造纖維網/非織造層合體中形成各種通常理解的形狀。例如，這些形狀可以為具有通常理解的正確取向的形狀，諸如心形。一個示例是在尿布的前腰區和/或后腰區的外覆蓋件或頂片上使用一個或多個心形。護理人員將理解將尿布以心形的點面向穿著者的腳或朝向穿著者身體的后部放置于穿著者上，這是由于心形取向的常識。在一種情況下，本發明的非織造層合體可包括第一非開孔層，該第一非開孔層包括具有顏色的圖案，以及第二層，該第二層包括孔的圖案。例如，第一非開孔層上的圖案可印刷在層上，并且可形成圖形或其它標記。至少50％至100％的第一非開孔層上的圖案可與孔的圖案對齊以吸引對孔的注意力。如果非織造層合體設置在吸收制品上，則第一層上的孔的圖案與第二層的具有顏色的圖案對齊或部分對齊有助于產品在穿著者上的對齊。在其它示例中，非織造層合體可包括如本文所述共開孔的第一層和第二層。在此類構造中，第一層可圍繞非織造層合體中形成的每個孔的周邊熔合到第二層。在此類構型中，第一層可具有與第二層不同的顏色。在其它示例中，第一層可以開孔并且可接合到不開孔的第二層。在此類構型中，第一層和第二層可包括不同顏色。又如，卷曲纖維紡粘非織造纖維網可包括孔，而吸收制品中的下層包括印刷標記和/或粘合劑標記。印刷標記和/或粘合劑標記可與卷曲纖維紡粘非織造層合體的孔至少部分地對齊。設想附加形式，其中非織造層合體的第一層包括第一顏色并且非織造層合體的第二層包括第二顏色。第一顏色和第二顏色可以不同。在非織造層合體用作頂片的具體形式中，例如設置在頂片和吸收芯之間的頂片的下層可具有第三顏色。第三顏色可與第一顏色和第二顏色不同。對于其它形式，非織造層合體包括第一層和第二層，該第一層和第二層分別包括不同于彼此的第一顏色和第二顏色。另外，在非織造層合體用作頂片的情況下，設置在頂片和吸收芯之間的第二頂片可包括印刷物/印刷標記。此類印刷物可具有與第一顏色和/或第二顏色不同的顏色。并且，此類印刷物透過頂片可見，使得穿著者可在穿著吸收制品之前看到印刷物。在利用卷曲纖維非織造纖維網的情況下，可類似地構造吸收制品的下層。當在一次性吸收制品的頂片和/或底片上使用時，開孔標記、印刷標記、粘合劑標記、粘結標記可用于確保吸收制品的正確對齊。例如，開孔標記、印刷標記、粘合劑標記、粘結標記、和/或它們的組合中的任一種可用于突出正確的對齊。在一個具體示例中，印刷標記可用于向穿著者傳達女性衛生護墊的正確取向。女性衛生護墊的正確取向可減小滲漏的可能性。另外，當用于一次性吸收制品的頂片和/或底片上時，開孔標記、印刷標記、粘合劑標記、粘結標記可用于突出吸收制品的特征結構，否則其將不可通過制品的簡單視覺檢測來注意到。例如，一次性吸收制品的吸收芯一般設置在頂片和底片之間。在許多情況下，在視覺檢測時，穿著者可能不能識別通常在吸收制品周邊的內側的吸收芯的邊界。在此類情況下，開孔標記、印刷標記、粘合劑標記、粘結標記或它們的任何組合中的任一種可用于傳達吸收芯的邊界。這可向穿著者提供關于吸收性的“區”的一些保證。在其它構型中，開孔標記、印刷標記、粘合劑標記、粘結標記或它們的任何組合中的任一種可用于傳達吸收芯的特定區域。例如，吸收制品可包括具有可變吸收容量的吸收芯。在此類情況下，開孔標記、印刷標記、粘合劑標記、粘結標記或它們的任何組合中的任一種可用于突出具有比其它區域更高吸收容量的芯的區域。相反地，開孔標記、印刷標記、粘合劑標記、粘結標記或它們的任何組合中的任一種可用于突出具有比吸收芯的其它部分更低容量的吸收芯的那些部分。設想其它實施，其中開孔標記、印刷標記、粘合劑標記、粘結標記或它們的任何組合的第一陣列用于向穿著者傳達吸收芯的一部分具有比其它部分更高的吸收容量，而開孔標記、印刷標記、粘合劑標記、粘結標記或它們的任何組合的第二陣列用于向穿著者傳達關于具有較低吸收容量的吸收芯的其它部分。在此類實施中，第一陣列和第二陣列可以或可以不配合。區在卷曲纖維紡粘非織造纖維網/非織造層合體的任何情況下，當具體地在吸收制品的情況下，卷曲纖維紡粘非織造纖維網/非織造層合體可以分區形式利用。例如，吸收制品的頂片的第一區域可具有第一孔圖案，而吸收制品的頂片的第二區域可具有第二不同孔圖案。不同區中的孔圖案可被構造成接收某些身體滲出物或抑制或鼓勵其在任何期望方向上流動。例如，第一圖案可更好地構造成接收和/或引導尿液的流動，而第二圖案可更好地被構造成接收和/或引導流動bm的流動。在其它情況下，具有第一圖案的第一區可被構造成接收大量身體滲出物的大涌流，而具有第二不同圖案的第二區可被構造成限制側向身體滲出物在任何期望的方向上流動。第一圖案可位于例如吸收制品的中間或襠區中，而第二圖案可位于吸收制品的前腰區和后腰區或外周邊頂片區域中。卷曲纖維紡粘非織造纖維網/非織造層合體中的區可在縱向、橫向上定位，或可為同心的。如果產品，諸如吸收制品具有在縱向上的兩個不同區，則所述區可具有相同或相似的橫向寬度(例如，+/-2mm)以容易加工。所述區中的一個或多個可具有彎曲或直的邊界或部分邊界。設想不同或相同卷曲纖維紡粘非織造纖維網/非織造層合體的任何合適的區，包括多于兩個區在本公開的范圍內。如上所述，各個區可在頂片中，但還可例如存在于外覆蓋件或箍中。在一些情況下，卷曲纖維紡粘非織造纖維網/非織造層合體的區域的相同或不同圖案可用于面向穿著者的表面(例如，頂片)和面向衣服的表面(例如，外覆蓋件)上。在一些情況下，吸收制品的頂片或其它部分可具有在卷曲纖維紡粘非織造纖維網/非織造層合體中的兩個或更多個區。非織造層合體的第一區可具有與第二區不同的孔圖案。第一區和第二區可由于不同的孔圖案而具有不同的功能。第一區的功能可以為提供液體身體滲出物分配(流體在非織造層合體上移動)，而第二區的功能可以為提供液體身體滲出物采集(流體滲透非織造層合體)。此類分區卷曲纖維紡粘非織造纖維網/非織造層合體的有效果可以為更好的使用吸收芯和吸收芯中更有效的液體身體滲出物分布。這在使用不含透氣氈的芯時尤其重要，因為一旦在其中接收液體身體滲出物，典型的不含透氣氈的芯可一定程度地與液體身體滲出物分配沖突。在一個示例中，吸收制品可包括形成第一部分和其第二不同部分的非織造層合體。非織造層合體的各部分中的孔圖案可以相同、基本上相似或不同。在另一情況下，吸收制品可包括非織造層合體，該非織造層合體包括吸收制品的第一部分，并且其中吸收制品的第二部分具有形成類似于、基本上類似于、與其配合或不同于非織造層合體的孔圖案的圖形、印刷物、圖案化粘合劑或其它標記?？深愃频貥嬙毂景l明的卷曲纖維紡粘非織造纖維網。在一些形式中，卷曲纖維紡粘非織造纖維網/非織造層合體可具有多個區。第一區可具有至少一些孔，所述孔具有第一feret角度、第一尺寸和/或第一形狀，而第二區(或第三區或第四區等)可具有孔，所述孔具有第二不同feret角、第二不同尺寸、和/或第二不同形狀。如前所述，本發明的卷曲纖維紡粘非織造纖維網/非織造層合體可用于吸收制品的多個不同組件中。參見圖53，在一個具體示例中，利用本發明的卷曲纖維紡粘非織造纖維網/非織造層合體的一次性吸收制品可包括多個區。如圖所示，一次性吸收制品2010的頂片2014可包括第一區2007、第二區2011和第三區2013。吸收制品可包括更多區或更少區，如下文所述。第一區2007可包括如本文所述的孔陣列。如圖所示，第一區2007可具有平行于側向軸線2090的寬度，其不延伸頂片2014的全寬度。相反，第二區2011和第三區2013可置于第一區2007的任一側上。在一些實施方案中，第二區2011和第三區2013可分別包括結構的第一陣列和結構的第二陣列。對于這些形式，第一區2007中孔陣列可形成開孔標記，其可與第二區2011中的結構陣列和/或第三區2013中的結構陣列配合。在具體實施中，第一區2007包括孔陣列，第二區2011和第三區2013分別包括結構陣列，其中第二區2011和第三區2013兩者中的結構陣列包括在z方向或負z方向上取向的簇1770。在其它實施方案中，第一區2007可包括面外變形的陣列，而第二區2011和第三區2013分別包括第一孔陣列和第二孔陣列。在此類形式中，面外變形的陣列可與第二區2011和第三區2013中的孔陣列配合。在一些實施方案中，第一區2007可包括孔陣列以及粘結陣列。如先前所提及的，粘結部可被構造成提供粘結標記。在一些實施方案中，粘結標記可與第一區2007中的開孔標記配合。在其它實施方案中，除了第一區2007之外，在第二區2011和/或第三區2013中還可存在粘結標記。在此類實施方案中，粘結標記可與第一區2007中的開孔標記配合，或可相對于開孔標記不配合。粘合劑標記、印刷標記可類似地提供于第一區2007、第二區2011、和/或第三區2013中。在此類實施方案中，粘合劑標記、印刷標記可與開孔標記配合或可與開孔標記不配合。在具體實施中，第一區2007包括形成開孔標記的孔陣列和形成粘結標記的熔合粘結陣列。第二區2011和第三區2013可各自包括結構陣列，其中結構陣列包括在z方向上取向的簇1770。在此類實施中，開孔標記可與粘結標記配合。在其它實施中，粘結標記可不與開孔標記配合。在一些形式中，第一區2007、第二區2011和/或第三區2013可包括選自印刷標記、開孔標記、粘合劑標記、結構標記和粘結標記中的多個標記。在此類形式中，多個標記的任何組合可與其相應區中的標記配合和/或關于其它或兩個區中的一個。然而在前文中主要在本發明的非織造層合體、不具有孔的非織造層合體、不具有圖案化孔的非織造層合體、和卷曲纖維紡粘非織造纖維網情況下公開的區可類似地包括可變區。例如，第一區2007可包括印刷標記而第二區2011和第三區2013包括結構標記。印刷標記和結構標記可配合。在其它示例中，第一區2007可包括粘合劑標記，而第二區2011和第三區2013分別包括結構標記。粘合劑標記可與結構標記配合。在另一個示例中，第一區2007可包括粘結標記而第二區2011和第三區2013包括結構標記。粘結標記可與結構標記配合。在其它形式中，第一區2007可包括開孔標記和印刷標記而第二區2011和第三區2013包括結構標記。結構標記可與開孔標記配合，所述開孔標記繼而可與印刷標記配合。區的合適構型參照圖54-圖57描述。圖54-圖57可表示吸收制品諸如尿布、成人失禁襯墊、和/或衛生巾的面向穿著者的表面的一部分。圖54示出具有三個區的基底的示例。前部f可定位于吸收制品的前部或吸收制品的后部中。后部b可定位于吸收制品的前部或吸收制品的后部中。第一區4004和第二區4006可定位于第三區4008的兩個部分中間。區4004、區4006和區4008可作為單獨的材料片材提供，所述材料片材部分地重疊和接合或粘結在一起或可作為一片材料提供。在一種情況下，第一區4004和第二區4006可作為一片材料或部分重疊和接合或粘結在一起的兩片材料提供。第一區4004可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。第二區4006可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。相比于第一區4004的圖案、形狀、尺寸和/或取向，第二區4006可具有不同或相同的面外變形的圖案、形狀、尺寸和/或取向。第三區4008可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。大體側向延伸的分隔元件4010可在第一區4004和第二區4006的相交處之間延伸。在另一情況下，參見圖54，第一區4004可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向?？椎膱D案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4006可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4006可具有與第一區4004不同或相同的孔的圖案。第三區4008可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。大體側向延伸的分隔元件4010可在第一區4004和第二區4006的相交處之間延伸。圖55示出具有第一區4012和第二區4014的基底的示例。前部f可定位于吸收制品的前部或吸收制品的后部中。后部b可定位于吸收制品的前部或吸收制品的后部中。區4012和區4014可作為兩片單獨的材料提供，所述材料片材部分地重疊和接合或粘結在一起或可作為一片材料提供。第一區4012可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4014可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。大體側向延伸的分隔元件4010可在第一區4012和第二區4014的相交處之間延伸。在另一情況下，參見圖55，第二區4014可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第一區4012可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。大體側向延伸的分隔元件4010可在第一區4012和第二區4014的相交處之間延伸。圖56示出具有第一區4016和第二區4018的基底的示例。前部f可定位于吸收制品的前部或吸收制品的后部中。后部b可定位于吸收制品的前部或吸收制品的后部中。區4016和區4018可作為兩片單獨的材料提供，所述材料片材部分地重疊和接合或粘結在一起或可作為一片材料提供。第二區4018可至少部分地，或完全地包圍第一區4016。仍然參見圖56，第一區4016可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。第二區4018可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。相比于第一區4016的圖案、形狀、尺寸和/或取向，第二區4018可具有不同或相同的面外變形的圖案、形狀、尺寸和/或取向。在另一情況下，參見圖56，第一區4016可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向?？椎膱D案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4018可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。在另一情況下，參見圖56，第二區4018可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向?？椎膱D案可以為本文所述的各種圖案或其它合適圖案中的任一種。第一區4016可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。在另一情況下，參見圖56，第一區4016可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4018可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第一區4016和第二區4018的孔圖案可以不同或相同。圖57示出具有第一區4020和第二區4022的基底的示例。前部f可定位于吸收制品的前部或吸收制品的后部中。后部b可定位于吸收制品的前部或吸收制品的后部中。區4020和區4022可作為兩片單獨的材料提供，所述材料片材部分地重疊和接合或粘結在一起或可作為一片材料提供。第二區4022可至少部分地，或完全地包圍第一區4020。參見圖57，第一區4020可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4022可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向。孔的圖案可以為本文所述的各種圖案或其它合適圖案中的任一種。第一區4020和第二區4022的孔圖案可以不同或相同。參見圖57，第一區4020可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向?？椎膱D案可以為本文所述的各種圖案或其它合適圖案中的任一種。第二區4022可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。參見圖57，第二區4022可包括孔的圖案，其中孔圖案中的至少兩個孔具有不同的尺寸、形狀和/或取向?？椎膱D案可以為本文所述的各種圖案或其它合適圖案中的任一種。第一區4020可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。仍然參見圖57，第一區4020可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。第二區4022可包括如上文參照圖2a-圖9b所述的多個面外變形。面外變形可向上延伸到頁面外或向下延伸到頁面中。相比于第一區域4020的圖案、形狀、尺寸和/或取向，第二區域4022可具有不同或相同的面外變形的圖案、形狀、尺寸和/或取向?？梢暭y理孔、孔陣列、三維元件、簇、印刷物、圖案化粘合劑、或這些“紋理元件”的任何組合可在非織造層合體中賦予可變的在視覺上可觀察的紋理。在心理和神經病理學科學中已經充分研究了可觀察的紋理中的變化。一些小的紋理元件可比其它紋理更容易(“即時”)由人類可視覺感知的系統檢測。具有類似“二階”統計的大部分紋理圖案(異偶極)不能在短暫的“瞬時”觀察中區分。然而，已經限定了對此的例外(即，即易于區分的異偶極紋理元件)并且在文獻中被稱為“紋理基元”。包括形成紋理基元形狀的紋理元件的非織造層合體提供在層合體或吸收制品中形成容易識別的“區”的方式，信號區域具有不同功能，和/或提供強線索以便校正穿著者身上的產品取向(例如，前/后)。本公開的非織造層合體的形式可包括形成紋理基元形式的紋理元件，包括準共線性、拐角特征結構和局部特征結構的閉合件。參見julesz,b.等人，visualdiscriminationoftextureswithidenticalthird-orderstatistics，biologicalcybernetics，第31卷，1978年，第137-140頁)。有效開口面積本發明的卷曲纖維紡粘非織造纖維網/非織造層合體可具有介于約1％至約50％、約5％至約40％、約8％至約35％、約10％至約30％、約10％至約25％、約3％至約15％之間的有效開口面積，具體地包括指定范圍以及形成于其中或由此形成的全部范圍內的全部0.1％增量。使用本文所述的孔測試測定全部有效開口面積百分比。具有較高有效開口面積的卷曲纖維紡粘非織造纖維網/非織造層合體可具有作為吸收制品中的頂片或采集層或系統的實用性(對吸收身體滲出物具有更多功能)，而具有較低有效開口面積的卷曲纖維紡粘非織造纖維網/非織造層合體可具有作為吸收制品的外覆蓋件的實用性(更多裝飾的或用于透氣性目的)。在本發明的一些形式中，對于親水性纖維網–其中接觸身體表面是親水性的--開口區域百分比可一般更小。對于疏水纖維網–其中接觸身體表面是疏水性的--開口面積百分比可增加以確保良好的采集速率。例如，對于疏水性頂片，開口面積百分比可以為約5％至約50％。又如，對于親水性頂片，百分比可以為約1％至約50％。有效孔面積卷曲纖維紡粘非織造纖維網/非織造層合體可具有孔，所述孔具有在約0.1mm2至約15mm2、0.3mm2至約14mm2、0.4mm2至約12mm2,0.3mm2至約10mm2、0.5mm2至約8mm2、1.0mm2至約8mm2、或約1.0mm2至約5mm2范圍內的有效孔面積，具體地包括在指定范圍和形成于其中或由此形成的全部范圍內的全部0.05mm增量。使用本文所述的孔測試測定全部有效開口面積。卷曲纖維紡粘非織造纖維網/非織造層合體中的多個孔可在有效孔面積方面不同。有效孔面積的相對標準偏差(“rsd”)可以為至少約20％、至少約30％、至少約50％或至少約55％、或至少約60％?？组g距和平均孔間距卷曲纖維紡粘非織造纖維網/非織造層合體可具有孔，所述孔具有根據本文的孔間距離測試的小于約3.5mm、小于約3mm、小于約2.5mm、小于約2mm、小于約1.5mm、小于約1mm、在約1mm至約6mm范圍內、在約1mm至約5mm范圍內、在約1mm至約4mm范圍內、在約1mm至約3.5mm范圍內、在約1mm至約3mm范圍內、在約1mm至約2.5mm范圍內、在約2mm至約4mm范圍內、在約3.5mm至約10mm范圍內、或在約0.08mm至約11mm的平均孔間距，具體地列出在上文指定范圍內和形成于其中或由此形成的全部范圍內的全部0.1mm增量。卷曲纖維紡粘非織造纖維網/非織造層合體可具有根據本文的孔間距測試所計算的孔間距。所述孔間距可具有分布，該分布具有平均值和中值。平均值可以大于、不同于或小于中值。平均值和中值之間的差值可例如在約1％至約25％、約4％至約25％、約5％至約20％、約8％至約20％、約4％至約15％、或約1至約8％范圍內，具體地列出了上文指定范圍以及形成于其中或由此形成的全部范圍內的全部0.1％增量。纖維網的第一區可具有孔間距。第一區的孔間距可具有第一分布，該第一分布具有第一平均值和第一中值。第一平均值可大于、不同于或小于第一中值在本段中上文所示的范圍。開孔纖維網的第二區可具有孔間距。第二區的孔間距可具有第二分布，該第二分布具有第二平均值和第二中值。第二平均值可大于、小于或不同于第二中值在本段中上文所示的范圍。開孔纖維網的第三區可具有孔間距。第三區的孔間距可具有第三分布，該第三分布具有第三平均值和第三中值。第三平均值可大于、不同于或小于第三中值在本段中上文所示的范圍。第一平均值、第二平均值和第三平均值可以相同或不同。第一中值、第二中值和第三中值可以相同或不同。第一區、第二區和第三區可以在吸收制品或其它消費產品的頂片、頂片層、采集層、外覆蓋件、外覆蓋件層或任何其它組件中。在其它情況下，吸收制品或其它消費產品的第一部分可具有第一開孔纖維網，該第一開孔纖維網具有根據本文的孔間距測試的孔間距。第一部分的孔間距具有第一分布。吸收制品或其它消費產品的第二部分可具有第二開孔纖維網，該第二開孔纖維網具有根據本文的孔間距測試的孔間距。第二部分的孔間距具有第二分布。吸收制品或其它消費產品的第三部分可具有第三開孔纖維網，該第三開孔纖維網具有根據本文的孔間距測試的孔間距。第三部分的孔間距具有第三分布。第一分布、第二分布和第三分布可以相同或不同。第一分布可具有第一平均值和第一中值。第一平均值可大于、小于或不同于第一中值在例如約1％至約25％、約4％至約25％、約5％至約20％、約8％至約20％、約4％至約15％、或約1至約8％范圍內，具體地列出了上文指定范圍以及形成于其中或由此形成的全部范圍內的全部0.1％增量。第二分布可具有第二平均值和第二中值。第二平均值可大于、不同于或小于第二中值在本段中上文所示的范圍。第三分布可具有第二平均值和第二中值。第二平均值可大于、不同于或小于第二中值在本段中上文所示的范圍。第一平均值、第二平均值和第三平均值可以相同或不同。第一中值、第二中值和第三中值可以相同或不同。有效孔面積的相對標準偏差(rsd)可以為至少約25％、至少約35％、至少約40％、至少約50％、或至少約55％。給定纖維網或圖案中的最大孔間距可以為至少約5mm、至少約8mm、至少約10mm、或至少約11mm。平均絕對feret角和絕對feret角卷曲纖維紡粘非織造纖維網/非織造層合體可具有一個或多個孔，所述孔具有根據絕對feret角測試的以下絕對feret角：至少約2度、5度、15度、至少約18度、至少約20度、至少約22度、至少約25度、至少約30度、至少約35度、至少約40度、至少約45度、至少約50度、至少約55度、至少約60度，在約2度至約80度范圍內、在約5度至約75度范圍內、在約10度至約70度范圍內、在約15度至約65度范圍內，具體地例舉上述指定范圍和形成于其中的或由此形成的全部范圍內的全部0.1度增量。卷曲纖維紡粘非織造纖維網/非織造層合體可具有多個孔，所述孔具有根據平均絕對feret角測試的以下平均絕對feret角：至少約2度、5度、15度、至少約18度、至少約20度、至少約22度、至少約25度、至少約30度、至少約35度、至少約40度、至少約45度、至少約50度、至少約55度、至少約60度，在約2度至約80度范圍內、在約5度至約75度范圍內、在約10度至約70度范圍內、在約15度至約65度范圍內，具體地例舉上述指定范圍和形成于其中的或由此形成的全部范圍內的全部0.1度增量。這些孔可全部在開孔纖維網的單個重復單元內。開孔纖維網中的至少兩個、至少3個、至少4個、至少5個、至少6個、至少7個、至少8個、至少9個、或至少10個孔，或開孔纖維網的重復單元可各自具有根據本文所述的絕對feret角測試的不同絕對feret角。在其它情況下，孔中的一些可具有相同的絕對feret角，然而其它孔可具有不同的絕對feret角。除了具有不同的絕對feret角之外，至少兩個、至少3個、至少4個、至少5個、至少6個、至少7個、至少8個、至少9個、或至少10個孔還可具有不同尺寸和/或形狀。至少兩個、至少3個、至少4個、至少5個、至少6個、至少7個、至少8個、至少9個、或至少10個孔中的至少一些還可具有相同尺寸和/或形狀，而具有不同絕對feret角。以相對于縱向的大于零的feret角取向的孔可具有比在縱向上對齊的孔更高的縱橫比，或者反之亦然。當開孔纖維網用作吸收制品中的頂片時，具有以不同ferret角取向的細長孔的開孔纖維網可提供液體身體滲出物處理有益效果。例如，當孔不全部在橫向上對齊，而是相反以相對于縱向成角度取向(例如，約30度、約45度、或甚至約90度)時，流體流量可在吸收制品的前部或后部中減少，因為孔可更容易采集液體身體滲出物。因此，可期望具有以多個不同ferret角取向的細長孔的中心縱向軸線，以便最有效的采集沿開孔纖維網的表面運行的液體身體滲出物，并防止或至少抑制流出或衣服的弄臟。在本發明的一些形式中，卷曲纖維紡粘非織造纖維網/非織造層合體可包括多個孔，其中孔的第一部分具有小于約20度的絕對feret角，并且其中孔的第二部分具有大于約20度的絕對feret角。在一些形式中，第一部分可包括約50％的多個孔。在一些形式中，第一部分可包括約40％的多個孔。在一些形式中，第一多個孔可包括比第二多個孔更多個孔，其比率為約3比1或約5比1。在一些形式中，第一多個孔可圍繞第二多個孔設置。當用作吸收制品的頂片時，具有不同feret較的孔的卷曲纖維紡粘非織造纖維網/非織造層合體可提供液體身體滲出物處理有益效果。例如，當全部孔不全部在橫向上對齊，而是相反以相對于縱向成角度取向(例如，約30度、約45度、或甚至約90度)時，流體流量可在吸收制品的前部或后部中減少，因為孔可更容易采集液體身體滲出物。因此，可期望具有多個不同ferret角的孔，以便最有效的采集沿卷曲纖維紡粘非織造纖維網/非織造層合體的表面運行的液體身體滲出物，并防止或至少抑制流出或弄臟衣物。在一些示例中，各自僅在縱向上或基本上縱向上(即，從縱向+/-5度或更小)取向的本公開的過度粘結的圖案可用于形成具有以下孔的卷曲纖維紡粘非織造纖維網/非織造層合體，所述孔具有不全部在縱向上取向的中心縱向軸線，或換句話講，具有相對于縱向成大于5度的角度。圖31-圖32的非織造層合體2200可具有一些孔2212，其具有中心縱向軸線l，該中心縱向軸線具有相對于縱向的角度。所述角度可相對于縱向約5度至約70度，具體地列出在指定范圍和形成于其中的全部范圍內的全部0.5度增量。非織造層合體2200的孔2212中的一些還可具有中心縱向軸線l1，其平行于或基本上平行于(例如，+/-小于5度)縱向延伸。本文所述的一個或多個橫向拉伸步驟可用于形成孔并在不平行于或基本上平行于縱向的方向上取向至少一些孔的中心縱向軸線l。其中心縱向軸線不平行或基本上平行于縱向的卷曲纖維紡粘非織造纖維網/非織造層合體中的至少一些孔可具有第一多個孔，所述孔具有在相對于縱向的第一方向上延伸的中心縱向軸線，以及多個第二孔，所述孔具有在相對于縱向的第二不同方向上延伸的中心縱向軸線。第一方向和第二方向可以為分別30度和-30度，分別10度和20度，或分別-20度和30度以提供一些示例。本領域的技術人員將會認識到，相對于縱向的角度還在本公開的范圍內。具有平行于縱向并由縱向過度粘結產生的孔的卷曲纖維紡粘非織造纖維網/非織造層合體中的孔可以比在過度粘結部相對于縱向成角度(5度或更大)取向時其可具有的開口更多的開口(即，具有更低縱橫比)。以相對于縱向成角度取向的過度粘結部在較少開口的橫向拉伸之后通常產生具有較高縱橫比的孔。附加合適的過度粘結圖案公開于2015年3月13日提交的美國專利申請序列號62/177405中，參照圖55---116，其示出了多種過度粘結圖案的示意圖。本領域技術人員將認識到，其它合適的過度粘結圖案連同所示圖案的變型也在本公開的范圍內。參照圖58和圖59公開附加的過度粘結圖案。如圖58中所示，與本發明的卷曲纖維紡粘非織造纖維網/非織造層合體一起使用的合適的過度粘結圖案可包括以多個組設置的過度粘結陣列。例如，第一多個過度粘結部位6010可圍繞第二多個過度粘結部位6020。一般來講，第二多個過度粘結部位6020可被布置為形成(在加工之后)開孔標記。如圖所示，心形。如圖59所示，用于與本發明的非織造纖維網一起使用的另一合適的過度粘結圖案可包括第一多個過度粘結部位6010b、第二過度粘結部位6020b、和第三過度粘結部位6030b。如圖所示，第一多個過度粘結部位6010b可至少部分地圍繞第二多個過度粘結部位6020b。非常類似于圖58的過度粘結圖案，過度粘結部位6010b示為大體平行于縱向軸線(未示出)。所得的孔將大體相對于縱向軸線對齊。此外，第三多個過度粘結部位6030b以第一角度相對于縱向軸線對齊。第二多個過度粘結部位6020b以第二角度相對于縱向軸線對齊。在所示形式中，第一角度和第二角度不同。第一角度和第二角度可以為前文關于孔的角度所述的范圍的任一個。相似地，附加合適的用于本發明的卷曲纖維紡粘非織造纖維網/非織造層合體的過度粘結圖案公開于2015年3月13日提交的美國專利申請序列號62/177405中，參照圖117-圖162，其示出了多種過度粘結圖案的示意圖。在這些圖中，白色區域表示非開孔區域(著陸區域)并且黑色區域表示開孔區域。本領域技術人員將認識到，其它合適的非織造層合體的過度粘結圖案連同所示圖案的變型也在本公開的范圍內。另外，在本發明的一些形式中，本發明的非織造纖維網可制造并基本上提供一次性吸收制品轉換加工生產線。然而，在一些形式中，制造商可獲得包括如本文所述的孔的卷曲纖維紡粘非織造纖維網。在一些形式中，制造商可獲得包括如本文所述的面外變形的非織造纖維網。在一些形式中，制造商可獲得包括如本文所述的過度粘結的非織造纖維網。類似地，制造商可獲得包括層合體的供應輥，所述層合體包括如本文所述的卷曲纖維紡粘非織造纖維網和另外的纖維網。過度粘結通在材料例如非織造織物的熔體穩定區，其具有穩定化膜狀形式?？卓v橫比和面積本發明的卷曲纖維紡粘非織造纖維網/非織造層合體孔可具有大于一例如大于二、大于3、大于4、大于5或大于10，但通常小于15的縱橫比。卷曲纖維紡粘非織造纖維網/非織造層合體中的孔圖案可包括具有大于一的縱橫比的孔，諸如兩個或更多個離散的群體，或具有斜率大于零的縱橫比的基本上連續的分布。另外，孔圖案可包括具有多于兩個有效孔面積的孔，如兩個或更多個離散的群體，或具有斜率大于零的孔面積的分布?？卓v橫比的相對標準偏差(rsd)可以為至少約15％、至少約25％、至少約30％、至少約40％、或至少約45％。熔合部分參見圖60，圍繞本公開的非織造層合體中的孔2212的至少一部分的區域可包括一個或多個熔合部分5000。熔合部分5000可至少部分地圍繞孔2212，或完全圍繞孔2212。熔合部分5000可圍繞至少25％的孔2212的周邊最高至約100％的孔2212的周邊。在一些情況下，熔合部分5000可形成于孔2212的橫向側上且不形成于孔12的前沿和后沿上。據信熔合部分5000在過度粘結步驟中形成并且據信增加非織造層合體和/或粘合層一起的強度。包裝包括本發明的卷曲纖維紡粘非織造纖維網/層合體的吸收制品可置于包裝中。包裝可包含聚合物膜和/或其它材料。與吸收制品的特性相關的圖形或標記可形成于、定位于和/或置于包裝的外部部分上。每個包裝可包括一個或多個吸收制品。吸收制品可在壓縮下堆積，以便減小包裝的尺寸或高度，同時每個包裝仍然提供足夠量的吸收制品。因此，根據本公開的吸收產品的包裝可具有根據本文所述的袋內堆疊高度測試的小于約80mm，小于約78mm，或小于約76mm的袋內堆疊高度。另選地，本公開的吸收制品的包裝可具有根據本文所述的袋內堆疊高度測試約72mm至約80mm或約74mm至約78mm的袋內堆疊高度，具體地列出了指定范圍以及形成于其中或由此形成的所有范圍內的所有0.5mm增量。關于袋內堆疊高度的另外的細節公開于2013年11月19日公布的授予weisman等人的美國專利8,585,666中。測試方法不透明度方法由對比率測量的不透明度使用適用于進行標準ciel*a*b*顏色測量的0°/45°分光光度計(例如，hunterlablabscanxe分光光度計，hunterassociateslaboratoryinc.，restonva或等同物)來進行。應當選擇儀器測量端口的直徑使得僅感興趣的區域包括在測量端口內。分析在控制在約23℃±2℃和約50％±2％相對濕度下的室中進行。在進行測試之前，將樣本在相同條件下調理2個小時。根據供應商的指導，使用由供應商提供的標準黑色和白色瓷片校準儀器。將分光光度計設置成使用ciexyz色彩空間，其具有d65標準照明和10°觀察儀。使用冷凍噴霧和剪刀仔細地從用于測試的制品剪切試樣。將樣品針對儀器平坦放置，其中向外表面朝向分光光度計的測量端口并且感興趣的區域在端口內。確保在測量端口內沒有撕裂、洞或孔。將白色標準瓷片放置在樣品的相對表面上使得其完全覆蓋測量端口。獲取xyz讀數并記錄至0.01個單位。在不移動樣品的情況下，移除白色板，并用黑色標準板代替。獲取xyz的第二讀數并記錄至0.01個單位。在與總共十個(10)的平行測定樣品，在相應位點處重復該過程。通過將使用測色板作為背襯測量的y值除以使用白色瓷片作為背襯測量的y值，然后將比率乘以100來計算不透明度。記錄不透明值，精確至0.01％。對于10個平行測定計算不透明值并且記錄平均不透明度，精確至0.01％?？?feret角測試由使用平面掃描器采集的樣品圖像獲得孔直徑、有效開口面積和孔間距測量值。掃描器能夠以反射模式在6400dpi分辨率和8位灰度下進行掃描(合適掃描儀為得自epsonamericainc.，longbeachca的epsonperfectionv750pro，或等同物)。掃描儀與運行圖像分析程序(合適的程序為imagej版本1.47或等同物，nationalinstituteofhealth，usa)的計算機連接。樣品圖像針對由nist認證的尺的采集圖案進行距離校準。鋼框架用于安裝樣品，其然后在采集樣品圖像之前，背襯有黑色玻璃瓷片(p/n11-0050-30，購自hunterlab，reston，va)。然后將所得圖像閾值化，將開孔區域與樣品才老區域分離，并且使用圖像分析程序分析。所有測試均在保持在約23±2℃和約50±2％相對濕度的調理室中進行。樣本制備：為獲得樣品，將吸收制品以平面構型膠粘到剛性平坦表面?？汕谐魏瓮炔繌椥圆考杂欣趯⒅破蜂伷?。使用直線鋼框架(100平方毫米，1.5mm厚，具有60平方毫米的開口)安裝樣品。取得鋼框架并且圍繞內部開口將雙面粘合帶放置在底部表面上。去除膠帶的防粘紙，將鋼框架粘附至制品的開孔層。將框架對齊使得其平行并垂直于開孔層的縱向(md)和橫向(cd)。使用剃刀刀片，圍繞框架的外周邊使開孔層從制品的下面層分離。小心移除樣品，使得保持其縱向和側向伸出部以避免孔的變形。如果需要，可使用冷凍機噴霧(諸如cyto-freeze,controlcompany,houstontx)以將樣品從下面層移除。制備從五個基本上類似的制品中獲得的五個平行測定以用于分析。如果感興趣的開孔層太小而不適應鋼框架，則相應地減小框架尺寸以實現在不使孔變形的情況下移除樣品同時保留足夠尺寸的開口以允許掃描大部分開孔層的目標。通過在相同加工條件下將其拉伸或激活可制備開孔基底原材料用于測試，并且以與其可用于吸收制品上的相同程度，并且然后在其拉伸狀態下，將其粘附到如上所述的鋼框架上用于測試。在測試之前，將樣本在約23℃±2℃和約50％±2％相對濕度下調理2小時。圖像采集：將齒置于掃描器床上，平行于掃描器玻璃的側面取向，并且關閉蓋子。以反射模式以6400dpi的分辨率(約252像素/mm)和8位灰度，在對應于鋼框架的內部的尺寸的視野下，采集尺的校準圖像。將校準圖像保存為未壓縮的tiff格式文件。抬起蓋子并移除直尺。獲得校準圖像之后，在相同條件下掃描所有樣品并基于同一個校準文件進行測量。接著，將加有框架的樣品放置到掃描床的中心，放平，其中樣品的向外表面面向掃描儀的玻璃表面。取向樣品使得框架的側面平行于并垂直于掃描儀的玻璃表面對齊，使得所得的樣品圖像將具有從頂部到底部豎直運行的md。將黑色玻璃瓷磚放置在框架頂部，覆蓋樣本，關閉蓋子并獲取掃描圖像。以同樣的方式掃描剩余的四個平行測定。如果需要，將所有圖像裁切成外接開孔區域的矩形視野，并且保存文件。有效開口面積計算：打開圖像分析程序中的校準圖像文件，并且使用圖像化直尺進行直線距離校準。該距離校準標度將在分析之前施用于所有后續樣品圖像。在圖像分析程度中打開樣品圖像并設置距離標度。觀察8位柱狀圖(0至255，其中一個二進制/gl)并識別定位于孔洞的暗像素峰和樣品材料的較亮像素峰之間的最小群體的灰度級值(gl)。將圖像的閾值設置為最小灰度級值，以生成二進制圖像。在二進制圖像中，孔看起來是黑的，其具有255的gl值，并且試樣為白色，其具有0的gl值。使用圖像分析程序，分析離散孔區域中的每個。測量并記錄全部單個孔面積，精確至0.01mm2，其包括沿圖像邊緣的部分孔。丟棄小于0.3mm2的面積的任何孔。具有比0.3mm2更小的面積的孔可證明難以測量，具體地講當雜散纖維穿過孔的邊界時。并且具有所述小面積的此類孔被認為不利于有效開口面積。取剩余孔面積的總和(包括整個孔和部分孔)，除以圖像中包括的總面積并乘以100。將該值記錄為有效開口面積％，精確至0.01％。以類似方式，分析剩余的四個樣品圖像。對于五個平行測定，計算并記錄平均有效面積值％，精確至0.01％。有效孔面積和絕對feret角：在圖像分析程序中打開校準圖像(包含尺)文件。使用雙立方內推法，將初始圖像的分辨率重新調整為6400dpi至640dpi(約25.2像素/mm)。使用成像尺進行直線距離校正。該距離校準標度將在分析之前施用于所有后續樣品圖像。在圖像分析程序中打開樣品圖像。使用雙立方內推法，將初始圖像的分辨率重新調整為6400dpi至640dpi(約25.2像素/mm)。設置距離標度。觀察8位柱狀圖(0至255，其中一個二進制/gl)并識別定位于孔洞的暗像素峰和樣品材料的較亮像素峰之間的最小群體的灰度級值(gl)。將圖像的閾值設置為最小灰度級值，以生成二進制圖像。在二進制圖像中，孔看起來是黑的，其具有255的gl值，并且樣品為白色，其具有0的gl值。接著，對二進制圖像進行兩次形態操作。首先，閉合(擴張操作之后進行溶蝕操作，迭代＝1，像素計數＝1)，這移除孔洞內的雜亂纖維。其次，打開(溶蝕操作之后進行擴張操作，迭代＝1，像素計數＝1)，這移除分離的黑色像素。在溶蝕步驟期間填充圖像的邊緣確保在操作期間保留黑色邊界像素。最后，填充封閉在黑色孔區域內的任何殘余的空隙。使用圖像分析程序，分析離散孔區域中的每個。在分析期間，排除沿圖像邊緣的部分孔的測量，使得僅測量整個孔。測量并記錄全部單個孔面積、周長、feret直徑(孔的長度)連同0至180度的相應取向角度，并且使feret直徑最小化(孔的寬度)。記錄單個孔面積中的每個的測量值，精確至0.01mm2，周長和feret直徑(長度和寬度)，精確至0.01mm，以及角度，精確至0.01度。丟棄小于0.3mm2的面積的任何孔。記錄剩余孔的數，除以圖像的面積，并記錄為孔密度值。與md對齊(在圖像中豎直)的孔的取向角將具有90度的角度。具有從左到右增加的正斜面的孔將具有介于零度和90度之間的角度。具有從左到右減小的負斜面的孔將具有介于90度和180度之間的角度。通過從初始取向角度中減去90度并獲取其絕對值來使用單個孔角度來計算絕對孔角度。除了這些測量之外，通過孔長度除以其寬度來計算每個單獨孔的縱橫比值。對于剩余四個平行測定圖像中的每個重復該分析。使用由平行測定記錄的全部孔值，計算并記錄有效孔尺寸測量中的每個的統計平均值和標準偏差。通過用標準偏差除以平均值并乘以100來計算并記錄孔直徑測量中的每個的相對標準偏差％(rsd)。孔間距測量：孔之間的平均值、標準偏差、中值、和最大距離可通過進一步分析二進制圖像來測量，所述二進制圖像被分析用于孔尺寸測量。首先，在形態操作之后，獲得重新設置尺寸的二進制圖像的副本，并且使用圖像分析程序進行voronoi操作。這產生由具有到兩個最近圖像孔的邊界相等距離的像素的線界定的單元圖像，其中像素值從二進制圖像的歐幾里得距離圖(edm)輸出。當二進制圖像中的每個孔間像素用等于從最近圖像孔的像素距離的值替換時，產生edm。接著，移除背景零從而能夠進行距離值的統計分析。這通過使用圖像計算器由本身劃分voronoi單元圖像以產生32位浮點圖像來實現，其中所有單元線具有為一的值，并且剩余的圖像部分被識別為非數字(nan)。最后，使用圖像計算器，將該圖像乘以初始voronoi單元圖像以產生32位浮點圖像，其中沿單元線的距離值保留，并且全部零值用nan替換。接著，通過將圖像中的值乘以圖像的像素分辨率(約0.04mm/像素)，并且然后將圖像再次乘以2，來將像素距離值轉換成實際孔間距離，因為所述值表示孔之間的中點距離。測量并計算圖像的平均值、標準偏差、中值和最大孔間距離，精確至0.01mm。針對所有平行測定圖像重復該程序。通過用標準偏差除以平均值并乘以100來計算孔間距的相對標準偏差％(rsd)。著陸區透光率方法著陸區透光率方法測量透過樣品的特定區域的平均光量。使用平面掃描器來獲得校準的透光率圖像。形成二進制掩模以從周圍的著陸區分離離散的孔區域。然后將二進制掩模與透光率圖像對準，并且用于從透光率圖像中的著陸區域中排除孔。這使得著陸區的平均透光率值能夠被計算。樣本制備：為獲得樣品，將吸收制品以平面構型膠粘到剛性平坦表面。可切除任何腿部彈性部件以有利于將制品鋪平。使用直線鋼框架(100平方毫米，1.5mm厚，具有60平方毫米的開口)安裝樣品。取得鋼框架并且圍繞內部開口將雙面粘合帶放置在底部表面上。去除膠帶的防粘紙，并將鋼框架粘附至制品的開孔層。將框架對齊使得其平行并垂直于開孔層的縱向(md)和橫向(cd)。使用剃刀刀片，圍繞框架的外周邊使開孔層從制品的下面層分離。小心移除樣品，使得保持其縱向和側向伸出部以避免孔的變形。如果需要，可使用冷凍機噴霧(諸如cyto-freeze,controlcompany,houstontx)以將樣本從下面層移除。制備從五個基本上類似的制品中獲得的五個平行測定以用于分析。如果感興趣的開孔層太小而不適應鋼框架，則相應地減小框架尺寸以實現在不使孔變形的情況下移除樣品同時保留足夠尺寸的開口以允許掃描大部分開孔層的目標。在測試之前，將樣本在約23℃±2℃和約50％±2％相對濕度下調理2小時。透光圖像透光率測量是基于ciel*a*b*顏色系統(cielab)的。使用能夠以800dpi掃描最少24位顏色并具有顏色管理手動控制的平面掃描儀(一種合適的掃描儀為得自epsonamericainc.(longbeachca或等同物)的epsonperfectionv750pro)來采集圖像。掃描儀與運行顏色管理軟件的計算機連接(合適的顏色管理軟件為購自x-ritegrandrapids，mi的monacoezcolor，或等同物)。針對顏色透明度目標和符合ansi方法it8.7/1-1993的相應參考文件，使用顏色管理軟件校準掃描儀，以構建校準的顏色特征。在支持在ciel*a*b*中取樣的圖像分析程序(一種合適的程序為購自adobesystemsinc.(sanjose，ca)的photoshops4或等同物)內使用所得的經校準的掃描儀特征圖以對來自測試樣品的圖像進行顏色校準。所有測試均在保持在約23±2℃和約50±2％相對濕度的調理室中進行。在校準之前，打開所述掃描儀持續30分鐘。選擇可包括在掃描儀軟件中的任何自動顏色校準或顏色管理選項。如果不能禁用自動顏色管理，則所述掃描儀不適用于該應用。將it8目標向下置于掃描儀玻璃上，關閉掃描儀蓋子，以200dpi和24位顏色采集圖像，并移除it8目標。利用顏色管理軟件在計算機上打開圖像文件。按照顏色管理軟件內推薦的步驟形成并輸出校準的顏色特征。這些步驟可包括，確保掃描圖像正確取向并裁切。校準的顏色特征必須與圖像分析程序兼容。顏色管理軟件使用采集的圖像以與包括的參考文件進行比較從而形成并輸出校準的顏色特征。在創建了所述特征之后，可改變測試樣品的掃描分辯率(dpi)，但所有其它設定在對樣品成像期間必須保持恒定。打開所述掃描儀封蓋并且樣本針對所述掃描儀玻璃平放，其中向外表面面向所述玻璃。以透明模式，以24位顏色并以800dpi采集并將框架內的樣品區域的掃描件導入圖像分析軟件中。如果需要，將圖像裁切成外接開孔區域的矩形視野。透明模式示出從一個側面照射樣品，其中傳感器從相對側捕獲圖像。將校準的顏色特征分配到圖像并且將色彩空間模式改變為對應于ciel*a*b*標準的l*a*b*顏色。這產生顏色校準圖像用于分析。以未壓縮格式，諸如tiff文件，保存該顏色校準圖像。著陸區域掩模開孔區域與著陸區域的邊界通過將l*通道圖像閾值化以產生二進制圖像，從周圍著陸區域分離開孔區域來識別。然后，該二進制圖像將用作對應的透光率圖像的掩模以測量僅著陸區域的平均透光率值。為進行該方法，首先在圖像分析軟件中打開顏色校準的透光圖像。為產生著陸區域掩模，首先分離l*、a*和b*通道，并且僅選擇l*通道用于分析。l*通道表示圖像的“明度”并且具有在0-100范圍內的值。將值為90的l*通道圖像閾值化以生成二進制圖像。通過在上述水平下閾值化，產生二進制研磨圖像，其具有指定為一個值的離散的孔區域和指定為不同值的周圍著陸區域。例如，離散的孔區域可呈現為黑色，并且周圍著陸區域可呈現為白色。以未壓縮格式，諸如tiff文件，保存該二進制掩模圖像。透光圖像的分析在圖像分析軟件中打開顏色校準透光圖像和相應的二進制掩模圖像。為分析樣品透光圖像，首先分離l*、a*和b*通道，并且僅選擇l*通道用于分析。將透光圖像和二進制掩模圖像彼此對準。使用二進制掩模以從透光圖像中排除孔，并且計算剩余周圍著陸區域的平均l*值(透光率值)。將該值記錄為著陸區域透光率值，精確到0.1單位。以類似的模式，針對所有平行測定樣品重復該程序。計算并記錄五個單獨的著陸區域透光度值的平均值，精確到0.1單位?；胤Q量方法本發明的卷曲纖維紡粘非織造纖維網/非織造層合體的基重可通過若干可獲得的技術測定，但是簡單的代表性技術包括獲得吸收制品或其它消費產品、去除可能存在的任何彈性部件并且將吸收制品或其它消費產品拉伸至其全長。然后使用具有45.6cm2的面積的沖模從吸收制品或其它消費產品的大體中心在最大程度上避免可用于非織造層合體緊固至可能存在的任何其它層的可能的任何粘合劑的位置上切割一片非織造層合體(例如，頂片、外覆蓋件)，并且將非織造層合體從其它層中移除(使用冷凍機噴霧，諸如cyto-freeze，controlcompany，houston，texas，如果需要的話)。然后稱取樣本的重量并除以沖模的面積，得到非織造層合體的基重。結果記錄為5個樣本的平均值，精確至0.1cm2。袋內堆疊高度測試如下測定吸收制品的包裝的袋內堆疊高度：設備使用具有平坦的剛性水平滑床臺的厚度測試儀。厚度測試儀被構造成使得水平滑床臺在豎直方向上自由移動，其中水平滑床臺通常保持在平坦的剛性水平基板正上方的水平取向上。厚度測試儀包括合適的裝置，所述裝置用于測量水平滑床臺和水平基板之間的間隙，精確至±0.5mm內。水平滑床臺和水平基板大于接觸每個板的吸收制品包裝的表面，即每個板在所有方向上延伸超過吸收制品包裝的接觸表面。水平滑板在吸收制品包裝上施加850±1克-力(8.34n)的向下力，其可通過將合適的砝碼置于水平滑板的非包裝接觸頂面的中心使得滑板加增加的重量的總質量為850±1克來實現。定義如圖61中所示，包裝9500限定內部空間9502并包括多個吸收制品9504。吸收制品處于堆疊9506中。包裝具有包裝寬度9508。包裝寬度被定義為沿吸收制品包裝9500的同一個壓縮堆疊軸線的兩個最高凸出點之間的最大距離。袋內堆疊高度＝(包裝寬度/每個堆疊的襯墊計數)×10個吸收制品。測試工序在測量之前，吸收制品包裝23±2℃和50±5％相對濕度下進行平衡。升高水平滑板并且以包裝內的吸收制品處于水平取向的方式將吸收制品包裝居中置于水平滑板下?？山佑|任一個板的包裝的表面上的任何柄部或其它包裝特征結構針對包裝的表面折疊以便使其對測量的影響最小化。緩慢降低水平滑板直至其接觸包裝的頂部表面并且然后釋放。在釋放水平滑板之后十秒，測量水平板之間的間隙，精確至±0.5mm。測量五個單獨的包裝(相同尺寸包裝和相同吸收制品數)并且將算術平均值記錄為包裝寬度。計算并記錄“袋內堆疊高度”＝(包裝寬度/吸收制品計數/堆疊體)×10，精確至±0.5mm內。hlb(親水/親脂平衡)術語表面活性劑的“hlb”或“hlb”值是指親水-親脂平衡并且是其親水或親脂的程度的量度，其通過計算分子的不同區域的值來確定。對于非離子表面活性劑，fhlb＝20*mb/m，其中m為整個分子的分子質量并且mb為分子的親水性部分的分子質量。hlb值為0對應于完全親脂/疏水分子，并且值為20對應于完全親水/疏脂分子。上文表示本領域中熟知的hlb計算的griffin方法。纖維直徑和旦尼爾測試非織造基底的樣本中的纖維的直徑通過使用掃描電鏡(sem)和圖像分析軟件來測定。選擇500-10,000倍的放大率使得纖維被合適地放大以便進行測量。將這些樣本濺射上金或鈀化合物以避免纖維在電子束中帶電和振動。使用用于測定纖維直徑的手動規程。使用鼠標器和光標工具，搜尋隨機選擇的纖維的邊緣，然后橫跨其寬度(即，垂直于該點的纖維方向)測量至纖維的另一個邊緣。對于非圓形纖維，橫截面的區域使用圖像分析軟件來測量。然后有效直徑通過計算直徑來計算，如發現的區域是圓形的那樣。比例校準圖像分析工具提供比例縮放以獲得以微米(μm)計的實際讀數。因此使用sem在整個非織造基底樣本上隨機選擇多個纖維。以這種方式切出并測試來自非織造基底的至少兩個樣品。總共進行至少100次此類測量并且將所有的數據記錄下來進行統計分析。所記錄的數據用來計算纖維直徑的平均值、纖維直徑的標準偏差和纖維直徑的中值。另一個有用的統計量為計算低于某個上限的纖維的種群數量。為了測定該統計量，對軟件進行編程以計數結果有多少纖維直徑低于上限，并且將該數(除以總數據數量并乘以100％)按百分數報告為低于所述上限的百分數，例如低于1微米直徑的百分數或％-亞微米。如果結果旨在按旦尼爾報告，則進行以下計算。以旦尼爾計的纖維直徑＝橫截面積(以m2計)*密度(以kg/m3計)*9000m*1000g/kg。對于圓形纖維，由以下公式限定橫截面積：a＝π*(d/2)^2。對于例如聚丙烯，密度可采用910kg/m3。給定以旦尼爾計的纖維直徑，從這些關系式計算出以米(或微米)計的物理圓形的纖維直徑并且反之亦然。我們將單個圓形纖維的實測直徑(以微米計)表示為d。在纖維具有非圓形橫截面的情況下，纖維直徑的測量測定為并且設置成等于水力直徑，如上所討論的。比表面積本公開的非織造基底的比表面積由krypton氣體吸附來測定，其使用micromeriticasap2420或等同儀器asap2420，使用連續飽和蒸汽壓(po)方法(根據astmd-6556-10)，并且按照brunauer、emmett和teller的原理和計算，利用包括自動脫氣和熱校正在內的kr-bet氣體吸附技術。需注意，樣品不應當如所述方法推薦的在300攝氏度下脫氣，而是應當在室溫下脫氣。比表面積應當以m2/g為單位記錄。獲得非織造基底的樣本從總計1g的本公開的非織造基底的樣本中獲得每個表面積測量值。為了獲得1g的材料，可從一個或多個吸收制品、一個或多個包裝、一個或多個擦拭物中獲得多個樣品，這取決于待測試的是吸收制品、包裝還是擦拭物。濕擦拭樣品將在40℃下干燥兩小時或直至液體在輕壓下不滲出樣品。使用剪刀在不含或基本上不含粘合劑的區域中從吸收制品、包裝或擦拭物(取決于待測試的是吸收制品、包裝還是擦拭物)中切割樣品。然后在樣品上使用紫外線熒光分析箱以檢測粘合劑的存在，因為粘合劑將在該光照下發熒光。還可使用檢測粘合劑的存在的其它方法。從樣品中切除示出粘合劑存在的區域，使得樣品不含粘合劑。目前樣品可使用上述比表面積方法測試。質均直徑如下計算纖維的質均直徑：質均直徑，其中假定樣本中的纖維是圓形的/圓柱形的，di＝樣本中的第i個纖維的實測直徑，＝其中其直徑被測量的纖維的極小縱截面，對于樣本中的所有纖維均相同，mi＝樣本中第i個纖維的質量，n＝樣本中的被測量的直徑的纖維的數目，ρ＝樣本中纖維的密度，對于樣本中的所有纖維均相同，vi＝樣本中第i個纖維的體積，質均纖維直徑應當以μm為單位記錄。重量損失測試重量損失測試用于測定本公開的非織造基底中的類脂酯(例如，gts)的量。使用回流燒瓶體系，將最窄樣本尺寸不大于1mm的非織造基底的一個或多個樣本以1g非織造基底樣本/100g丙酮的比率置于丙酮中。首先在置于回流燒瓶中之前稱量所述樣本，并且然后將樣本和丙酮的混合物加熱至60℃并持續20小時。然后將樣品移除，并且風干60分鐘，并且測定樣本的最終重量。計算樣本中類脂酯的重量百分比的公式為：類脂酯重量％＝([樣本的初始質量-樣本的最終質量]/[樣本的初始質量])×100％。吸收毛細管勢能和解吸毛細管勢能吸收毛細管勢能(也稱作吸收能量)和解吸毛細管勢能(也稱作解吸能量)可通過對每個測試材料評價毛細管工作勢能來確定。吸收材料借助毛細管勢能吸收或解吸流體的能力通過毛細管工作勢能進行測量。設備：得自tri,princeton,n.j.的tri自動孔隙率計用于測量流體飽和百分比，所述百分比為表2中的樣本或數據所需的任何其它樣本的壓力函數。測試流體為正十六烷。存在三次測試循環以生成三條毛細管壓力對飽和百分比曲線：(1)利用干材料第一次吸收(滲吸率)；(2)引流；以及(3)利用濕材料第二次吸收。通過積分作為攝取體積函數的第1毛細管勢能吸收曲線來計算吸收毛細管勢能(吸收毛細管工作勢能(cwp))。其中cv為測得的累積攝取體積(可轉換成飽和度)。通過積分作為攝取體積函數的毛細管壓力耗盡曲線來計算解吸毛細管壓力(解吸毛細管工作勢能(cwp))。其中cv為測得的累積攝取體積(可轉換成飽和度)。如下計算擴展毛細管工作勢能(ecwp)：其中cwp為材料/流體體系的毛細管工作勢能。bwt為材料基重并且吸收為每克材料在完全飽和時的最大流體吸收。滲透性(達西)和流量(g/sec)由任何給定流體通過多孔介質的質量流量確定滲透性。用于測定兩者的過程如下：步驟1：一種貫通面滲透性裝置用于通過監測水滴柱相對于時間和壓力測量的距離自動分配并測量通過樣本的液體流量。步驟2：壓降確定通過橫跨樣本的多孔介質的流體質量流量。步驟3(對于表2中的流量)：利用作為用于所有樣本的流體的蒸餾水/去離子水使用恒定水壓頭模式確定恒定壓力下的流量。步驟4：通過下式計算達西滲透性和流量：f＝k*(a/μ)*(δp/l)k＝9.87x10-13*k其中：f＝流量(g/s)；k＝多孔材料的滲透性(m2)；a＝適用于流動的橫截面積(m2)；1＝材料的厚度(m)；μ＝流體粘度(cp)；δp＝壓降(cmh20)；并且k＝滲透性(達西)。自由涌流流失(克)處理所有產物，但不撫平皺紋、拉扯或壓在墊上。從包括折疊和包裹袋的所有包裝中移除測試產品。在測試之前，使得所有樣本平衡至受控室溫和濕度并持續至少兩個小時。1.對于帶護翼的產品，移除底片，并將少量玉米淀粉輕拍到粘合劑區域上。這防止墊粘貼到斜面上。在護翼上使用粘合劑以將墊附接到斜面的側部。所有斜面應當由樹脂玻璃制成并與水平平面成15度的角度。斜面應當測量為30cm長乘以23cm寬。(參見圖62，物品7020)。2.對于不帶護翼的產品，移除底片并使用粘合劑以附接到斜面。3.如果墊具有不同的前部和后部設計，則在斜面上取向所述墊使得墊的后部朝向斜面的底部。4.將小片雙面膠帶置于斜面的底部處。使用該膠帶以固定墊的底部。5.將墊置于斜面上使得墊的底部與斜面的底部邊緣對齊。6.所述墊必須在md方向上在斜面上是平滑且平坦的。7.當向下觀察墊的頂片時，確定被測試的墊的幾何中心。利用黑色氈頭筆標記中心。該標記中心將是侵襲點。流體侵襲步驟：1.配衡四個10ml燒杯。利用尖端切除的一次性塑料移液管；將3.0g的amf-b加載到所述燒杯中的每個中。將其中的每個倒回amf-b貯存器中。這填充燒杯使得留下的任何流體被考慮。2.配衡四個來自步驟1的填充的燒杯。利用3.00±0.03g的amf-b加載每個燒杯。3.將5層的5英寸×5英寸濾紙置于天平上并配衡。將堆疊體置于斜面的底部上以捕獲從斜面流失的任何流體。4.將計時器設定為1分鐘，10秒。5.啟動計時器，同時將一個燒杯的液體倒到測試墊的侵襲點上。確保該侵襲發生超過10±2秒。如果侵襲短于八秒或長于12秒，則該測試必須終止。不振搖燒杯以使最后的流體液滴離開。6.當計時器響時，必須實現三次測量：a.流失：如果存在流出斜面的任何流體，則其被捕獲在底部處的配衡濾紙的堆疊體中。重新稱量濾紙的堆疊體以獲得流體流失的量。記錄重量，精確至0.01g。如果不存在流失，則重量記錄為0g。使用配衡濾紙以獲得下文回滲重量。7.記錄數據。8.立即重復步驟3-6另外三次，以對于每次侵襲獲得總共四次侵襲記錄數據。9.根據下文步驟查看/確定最終數據。流失：每次侵襲時，在濾紙上流失和捕集的流體量被稱為流失。還計算從全部4次侵襲流失的總流體。還計算平行測定墊在每次侵襲時流失的平均流體量。滴流測試1.參見圖62，獲得具有多個臂的框架7050，所述臂可支撐第一相機7010、第二相機7030、和輸送探針7040。第一相機7010和第二相機7030為logitecc920網絡攝像頭或等同物。輸送探針7040為具有魯爾接頭的18號平頭端針。2.對注射泵(僅注射的kdscientificlegato100注射器泵或等同物)進行編程，以便以以下速率0.33ml/min將流體輸送到輸送探針7040，并持續3分鐘。3.利用amf-a填充注射器泵。4.利用具有魯爾接頭端部的pvc管將輸送探針7040連接到注射器泵的注射器。5.將干凈的標準化學燒杯置于輸送探針下方。6.通過對泵進行分度，清除泵、管道和遞送探頭中的空氣。7.將樣本產物置于斜面7020上，使得樣本完全由斜面7020支撐。應當將樣本置于斜面7020上，使得制品的長度定位成大體平行于斜面7020的長度。樣本產品由墊樣本上的粘合劑背襯或在樣本任一端處圍繞斜面7020包裹的橡皮筋固定。8.從前緣(斜面7020的下邊緣)測量90mm并在該距離處標記斜面7020。在該距離處放置橫跨斜面7020的線。9.將其上具有樣本的斜面7020置于輸送探針7040下方。斜面應當定位在輸送探針7040下方，使得來自輸送探針的流體在步驟8中形成的線處透濕斜面7020。10.將輸送探針7040調節成高于斜面7020為30mm，并且沿斜面7020的寬度居中。11.一旦樣本置于斜面7020上，就將光箱(遮擋環境光線的箱子)置于框7050上方。12.將第一相機7010和第二相機7030附接到標準計算機。13.根據攝像頭供應商啟動logitech軟件或等同物。14.將第一相機7010居中并縮放，使得樣本處于清晰聚焦中。15.將第二相機7030聚焦。16.第一相機7010和第二相機7030應當聚焦使得每個可清楚地捕獲透濕樣本的液體入侵物，并且應當聚焦使得每個相機清楚地捕獲液體破壞樣本的頂片。樣本制備：1.獲得樣本。2.從樣本中修剪掉任何護翼。3.將樣本切割成三份，每個橫跨樣本側向延伸切割。4.識別具有類似于簇和/或頂蓋的形成物的三份樣本測試這些樣本。5.待測試的樣本之一定位在斜面7020上，使得探針居中位于輸送探針7040下方。如果簇/頂片偏離樣本的中心，則輸送探針7040居中位于最靠近樣本的中心的簇/頂片的區域中。流體入侵：1.將流體入侵物的遞送設置為0.33ml/min并持續3分鐘。2.對流體破壞頂片之前透濕樣本的流體液滴數進行計數。人造經液制備-a對于每次測試，使用人造經液-a(amf-a)，其制備如下：步驟1：用蒸餾水將10ml的85-95％w/w的試劑級乳酸稀釋至100ml。標記為10％v/v乳酸。步驟2：將11.76g的85％w/w試劑級氫氧化鉀(koh)添加到燒瓶中并用蒸餾水稀釋至100ml。攪拌直至完全溶解。標記為10％w/vkoh。步驟3：將8.5g氯化鈉和1.38g含水磷酸二氫鈉添加到燒瓶中并用蒸餾水稀釋至1000ml。攪拌直至完全溶解。標記為磷酸二氫鈉溶液。步驟4：將8.5g氯化鈉和1.42g無水磷酸氫二鈉添加到燒瓶中并用蒸餾水稀釋至1000ml。攪拌直至完全溶解。標記為磷酸氫二鈉溶液。步驟5：將450ml磷酸氫二鈉溶液添加到1000ml燒杯中并添加磷酸二氫鈉溶液直至ph降低至7.2+0.1。標記為磷酸鹽溶液。步驟6：將460ml磷酸鹽溶液和7.5ml10％koh混合到1000ml燒杯中。加熱溶液至45℃±5℃，并隨后添加28無菌胃粘膜素(icnbiomedicalinc.,cleveland,ohio)。連續加熱2.5小時以完全溶解胃粘膜素。使溶液冷卻至低于40℃。并隨后添加1.8±0.2ml的10％v/v的乳酸溶液。在121℃下高壓處理混合物15分鐘，隨后使其冷卻至室溫。粘膜素混合物應在7天內使用。標記為胃粘膜素溶液。步驟7：在燒杯中混合500ml胃粘膜素溶液和500ml新鮮的無菌脫纖維羊血(clevelandscientific,americanbiomedical,bath,ohio)。標記為人造經液。冷凍貯存并在7天內使用。人造經液制備-b步驟1：制備磷酸鹽緩沖溶液溶液a：利用每個稱皿配衡天平，稱出1.40+/-0.05g含水磷酸二氫鈉和8.50+/-0.05g氯化鈉。在實驗室筆記本中記錄重量。仔細地，將固體加入1000ml容量瓶中，并利用蒸餾水填充燒瓶約一半。攪拌直至完全溶解。使溶液達到體積。溶液b：利用每個稱皿配衡天平，稱出1.40+/-0.05g無水磷酸氫二鈉和8.50+/-0.05g氯化鈉。在實驗室筆記本中記錄重量。將固體加入1000ml容量瓶中，并利用蒸餾水填充約一半?；旌现敝凉腆w完全溶解。利用蒸餾水持續填充燒瓶直至直到彎月面的底部停留在燒瓶頸部的管線上。轉移到塑料儲存瓶，并利用“溶液b”、日期和您的縮寫標記。任何未使用的溶液應當在3個月之后丟棄。pbs溶液：將11ml的溶液a與35ml的溶液b組合。步驟2：制備明膠測量約100g的蒸餾h2o并使其沸騰。在不冷卻的情況下，將80.8±0.1g的熱水稱量到具有螺帽的100mlpyrex瓶中。在稱量舟皿中稱量4.20±0.05g無味明膠。將其緩慢加入熱水中同時利用攪拌棒進行攪拌。攪拌直至溶解。溶解可花費2h。將其置于冷藏機中并冷藏至少過夜。該明膠濃度使得明膠在室溫下更加剛性。在一周內過期。步驟3：制備1％superfloc150的1％nacl溶液使約130ml蒸餾水沸騰5分鐘以滅菌。在進行下一步驟之前不需要冷卻。稱量99g的熱水并將1.00±0.05g的nacl加入250ml燒杯中。攪拌至完全溶解。將99g的上述1％nacl溶液轉移到具有螺帽的250-mlpyrex瓶中。在稱量舟皿上稱量1.00±0.01g的superfloc150并轉移到250ml瓶。將瓶反轉數次以混合。所述瓶必須每天反轉數次最多至一周以完全水合。在可以使用之前，流體必須是單相的，不含凝膠狀的混濁相。完全水合superfloc需要最多一周。在先前原液用完之前，準備好該溶液。使用直至完成或在3個月內使用。如果存在是細菌生長的指示的渾濁，則不使用。步驟4：amf-b制備制備500g：使用具有螺帽的pyrex瓶。稱出35.00±0.05g的明膠凝膠并將其加入107.5±0.05g的pbs溶液中。將混合物加熱至30-35c以溶融明膠。一旦其熔融，就使其冷卻至25c并且然后加入7.50±0.05g的1％superfloc150溶液。通過反轉數次充分混合。加入350.0±0.1g的為25c的羊血。通過反轉充分混合。不使用攪拌器。35.00g明膠107.50gpbs溶液7.50g的1％superfloc150溶液350.0g羊血制備200g：以如制備500g樣本中所述的相同方式，使用下文所列的成分的重量。14.00g明膠43.0gpbs溶液3.0g的1％superfloc150溶液140.0g羊血如下所述使用ryometer測量并記錄粘性。粘性不隨流體的老化而改變。不需要再次測量。將制得的amf-b置于冷藏機中過夜。如下所示，其粘度必須在每次使用之前測試。流體測試(粘度/粘性)粘度測量通過將其置于熱水浴中，使amf-b的溫度到室溫(25℃)。水浴的溫度必須為35-40℃。不攪拌或劇烈搖動所述瓶。在取樣以測量之前溫和地攪拌溶液。使用ar2000流變儀或等同物，在每天使用之前測量每批次人造經液的粘度。這些說明用于ar2000流變儀。1.打開儀器，檢查冷卻水位，并確保水循環到貯存器中。2.通過將按鈕固定在頂部并擰緊板來安裝上板。需注意頂部部分是穩定的，因為空氣軸承容易損壞。3.一旦板保持在適當的位置，就溫和旋轉。4.移動計算機鼠標以激活屏幕。雙擊儀器控制圖標。5.檢查板和儀器顯示器的溫度，其應當讀為25℃。6.通過點擊零間隙圖標運行零間隙。按照說明書。7.至少每周一次，或者如果已經除去板，執行儀器旋轉映射。8.通過按日期運行測試，為數據創建文件夾。文件/新文件/每天9.通過突出樣本名來改名，并更改信息，然后選擇瀏覽以將文件置于正確的文件夾中。10.一個月運行標準(s60)至少一次-確保改變密度。11.通過啟動多次，利用具有寬口吸管端的設為1ml的eppendorf移液管吸取不具有氣泡的amf-b。在不具有任何氣泡的情況下，將樣本分配到平臺上，并且然后將上板降至板接觸流體的點。在不旋轉的情況下，略轉動心軸。12.轉而輸入間隙圖標并減小距離直到流體平行于板邊緣。手動轉動心軸，從而流體均勻分配到板下。13.如果流體流出板的邊緣，則擦掉過量流體-擦拭板時通常保持頂部按鈕。14.間隙應當在700-900um范圍內，并且然后所述間隙需要在間隙下方40mm鋼板尺寸下進入。15.在板上放置覆蓋件。16.剪切速率掃描程序被稱為geoff程序。該程序形成0.01至30秒-1的穩態粘度值系列并通常需要20分鐘來完成。振蕩(結構測量)和剪切速率掃描組合程序列為geoff程序。17.按壓綠色三角形開始運行。18.一旦完成程序，就需要利用數據分析圖標來分析數據。19.提取數據并發送到圖以用于分析。可通過選擇電子表格圖片網格來提取實際數據。20.amf-b應當是剪切致稀的并且在20秒-1下，粘度應當為在25c下20.0±3.0cp。對于其對涌流采集事件期間流體所經受的剪切的抗性，選擇在20秒-1的剪切速率下的粘度。21.如果amf-b粘度太高(在20秒-1下大于23.0cp)，則可通過添加一些pbs緩沖液來使其降低。添加的pbs緩沖液的體積應當不超過總體積的10％。例如，對于500mlamf-b樣本，不添加多于50ml的pbs緩沖液以獲得所需范圍內的粘度。22.如果粘度太低(在20秒-1下小于17.0cp)，則丟棄流體或將流體放回冷藏機中并持續至少另外的24小時。清潔-帶上乳膠/腈手套升高板，用水潤濕折疊成四分之一的紙巾，擦拭板和平臺，確保在清潔板時保持按鈕。在水之后用醇擦拭并且干燥。本文所公開的量綱和值不應理解為嚴格限于所引用的精確數值。相反，除非另外指明，否則每個這樣的量綱旨在表示所述值以及圍繞該值功能上等同的范圍。例如，公開為“40mm”的量綱旨在表示“約40mm”。除非明確排除或有所限制，否則將本文引用的每篇文獻，包括任何交叉引用或相關專利或申請，全文均以引用方式并入本文。任何文獻的引用不是對其相對于任何本發明所公開的或本文受權利要求書保護的現有技術的認可，或不是對其單獨地或以與任何其它參考文獻或多個參考文獻的組合提出、建議或公開了任何此類發明的認可。此外，如果此文獻中術語的任何含義或定義與以引用方式并入本文的文獻中相同術語的任何含義或定義相沖突，將以此文獻中賦予該術語的含義或定義為準。雖然已經舉例說明和描述了本發明的具體實施方式，但是對于本領域技術人員而言顯而易見的是，在不脫離本發明實質和范圍的情況下可作出多個其它改變和變型。因此，本文旨在于所附權利要求中涵蓋屬于本發明范圍內的所有這些改變和變型。當前第1頁12
