本發明涉及理療器械技術領域,特別是涉及一種康復訓練裝置及康復訓練裝置的康復訓練方法。
背景技術:
相關技術中,康復訓練器的訓練模式單一且患者僅能被動地接收訓練,而大量主動訓練的工作仍需要康復治療師或家屬的輔助,需要大量人力,且不夠精準,不利于患者的康復。
技術實現要素:
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此,本發明的一個目的在于提出一種康復訓練裝置,所述康復訓練裝置能夠使患者更好地進行康復訓練,從而有助于患者的康復。
本發明的另一個目的在于提出一種康復訓練裝置的康復訓練方法。
根據本發明第一方面實施例的康復訓練裝置,包括:機器人柜體;機器人手臂,所述機器人手臂可活動地設在所述機器人柜體上,所述機器人手臂上安裝有固定支撐裝置,所述固定支撐裝置用于對人體的下肢進行固定和支撐;壓力感應組件,所述壓力感應組件與所述固定支撐裝置相連,所述壓力感應組件用于檢測人體下肢對所述機器人手臂的推力;用于驅動所述機器人手臂活動的驅動裝置;控制器,所述控制器分別與所述壓力感應組件和所述驅動裝置信號傳輸。
根據本發明實施例的康復訓練裝置,通過所述驅動裝置可以驅動機器人手臂活動,由于機器人手臂上安裝有固定支撐裝置,固定支撐裝置可以對患者的下肢進行固定和支撐,壓力感應組件與固定支撐裝置相連,壓力感應組件可以用于檢測人體下肢對機器人手臂的推力,這樣能夠更好地通過所述驅動裝置驅動所述機器人手臂活動,進而實現對康復訓練過程的適應性控制,更好地進行康復訓練。
另外,根據本發明上述實施例的康復訓練裝置還具有如下附加的技術特征:
根據本發明的一些實施例,所述固定支撐裝置包括用于固定腳的腳固定器和用于固定小腿的小腿支撐,所述腳固定器和所述小腿支撐上均設有所述壓力感應組件。
進一步地,所述腳固定器上至少設有分別對應于人體的腳前部和腳后部的兩個壓力感應組件。
根據本發明的一些實施例,所述壓力感應組件包括:底板;承壓板,所述承壓板與所述底板層疊放置并間隔開預定距離,且所述承壓板沿垂直于所述承壓板的方向在靠近和遠離所述底板的位置之間可活動;壓力傳感器,所述壓力傳感器夾持在所述底板與所述承壓板之間,且所述壓力傳感器分別與所述底板和所述承壓板壓力傳遞。
進一步地,所述壓力感應組件還包括:導向柱,所述導向柱設在所述底板和所述承壓板中的一個上,且所述底板和所述承壓板中的另一個在靠近和遠離所述底板的方向之間沿所述導向柱可滑動,所述導向柱包括一個或間隔布置的多個;彈簧,所述彈簧套設在所述導向柱的外周,所述彈簧分別與所述承壓板和所述底板相連并具有驅動所述承壓板朝遠離所述底板方向移動的力。
進一步地,所述底板和所述承壓板上均形成有與所述導向柱一一對應的導向孔,所述導向柱沿所述導向孔可活動。
在本發明的一些實施例中,所述承壓板上設有朝向所述底板凸出的凸起,所述壓力傳感器夾持在所述底板與所述凸起之間。
根據本發明的一些實施例,所述康復訓練裝置還包括:升降座,所述升降座沿上下可升降地設在所述機器人柜體上。
進一步地,所述機器人手臂包括大臂和小臂,所述大臂的一端與所述升降座鉸接,所述小臂的一端與所述大臂的另一端鉸接,所述固定支撐裝置可轉動地設在所述小臂的另一端。
根據本發明的一些實施例,所述控制器分別與所述壓力感應組件和所述驅動裝置有線或無線連接以傳輸信號。
根據本發明第二方面實施例的康復訓練裝置的康復訓練方法,所述康復訓練方法包括:步驟1:設置或接收所述機器人手臂的運行軌跡后啟動訓練;步驟2:檢測所述機器人手臂所受推力F,根據所述機器人手臂所受推力確定所述驅動裝置的功率,并按照確定的功率運行所述驅動裝置。
進一步地,所述固定支撐裝置包括用于固定腳的腳固定器和用于固定小腿的小腿支撐,所述腳固定器和所述小腿支撐上均設有所述壓力感應組件,所述步驟S2包括:根據所述腳固定器上的壓力感應組件檢測的壓力F1和所述小腿支撐上的壓力感應組件檢測的壓力F2確定所述機器人手臂所受推力F。
進一步地,所述腳固定器上至少設有分別對應于人體的腳前部和腳后部的兩個壓力感應組件,所述步驟S2包括;根據所述腳固定器上的兩個壓力感應組件檢測的壓力F1和所述小腿支撐上的壓力感應組件檢測的壓力F2確定所述機器人手臂所受推力F。
在本發明的一些實施例中,所述康復訓練裝置內置有F1、F2與F的對照表。
根據本發明的一些實施例,所述康復訓練裝置內置有機器人手臂所受推力F與驅動裝置的運行功率的對照表。
本發明的附加方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本發明的實踐了解到。
附圖說明
本發明的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解,其中:

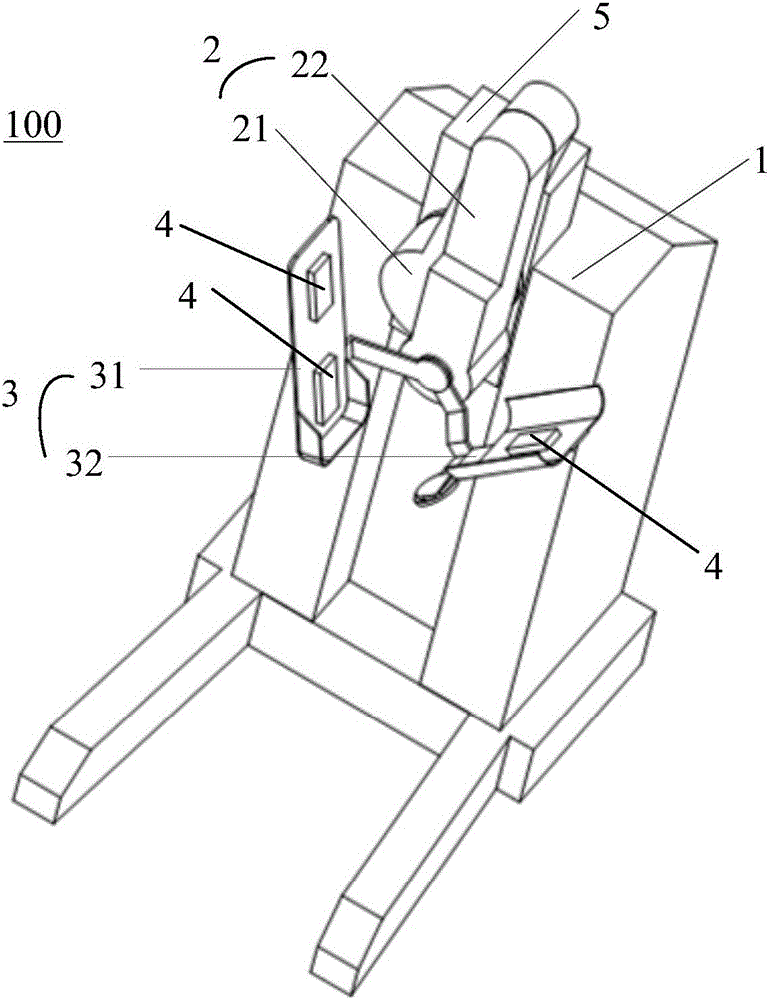

圖1是根據本發明實施例的康復訓練裝置的結構示意圖;
圖2是根據本發明實施例的康復訓練裝置中壓力感應組件的具體結構示意圖;
圖3是根據本發明實施例的康復訓練裝置與患者的相對位置關系示意圖;
圖4根據本發明實施例的康復訓練裝置的康復訓練方法的流程圖。
附圖標記:
康復訓練裝置100,
機器人柜體1,
機器人手臂2,大臂21,小臂22,
固定支撐裝置3,腳固定器31,小腿支撐32,
壓力感應組件4,底板41,導向孔412,承壓板42,凸起421,壓力傳感器43,導向柱44,彈簧45,
升降座5。
具體實施方式
下面詳細描述本發明的實施例,所述實施例的示例在附圖中示出,其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的,旨在用于解釋本發明,而不能理解為對本發明的限制。
下面結合圖1至圖4詳細描述根據本發明第一方面實施例的康復訓練裝置100。
參照圖1至圖3,根據本發明實施例的康復訓練裝置100,包括:機器人柜體1、機器人手臂2、固定支撐裝置3、壓力感應組件4、驅動裝置以及控制器(圖中未示出)。
具體而言,機器人手臂2可活動地設在機器人柜體1上,機器人手臂2上安裝有固定支撐裝置3,固定支撐裝置3可以用于對人體的下肢進行固定和支撐,通過機器人手臂2可以帶動患者的下肢進行運動,這樣可以在一定程度上提高患者康復訓練的舒適性。
壓力感應組件4與固定支撐裝置3相連,壓力感應組件4用于檢測人體下肢對機器人手臂2的推力。所述驅動裝置可以用于驅動機器人手臂2活動。如此,通過所述驅動裝置可以驅動機器人手臂2活動,由于機器人手臂2上安裝有固定支撐裝置3,固定支撐裝置3可以對人體的下肢進行固定和支撐,使得固定支撐裝置3可以隨同機器人手臂2進行相應的動作,從而可以帶動患者的下肢進行運動,使得康復訓練過程能夠有序進行。
壓力感應組件4與固定支撐裝置3相連,壓力感應組件4可以用于檢測人體下肢對機器人手臂2的推力。所述控制器分別與壓力感應組件4和所述驅動裝置信號傳輸。換言之,通過所述控制器可以實現對壓力感應組件4以及所述驅動裝置動作的相應控制,從而對應地驅動機器人手臂2進行活動,進而實現對患者下肢的康復訓練。
例如,通過壓力感應組件4可以檢測機器人手臂2所受推力,根據機器人手臂2所受推力可以確定所述驅動裝置的功率,并按照確定的功率運行所述驅動裝置,從而更好地進行康復訓練。
根據本發明實施例的康復訓練裝置100,通過所述驅動裝置可以驅動機器人手臂2活動,由于機器人手臂2上安裝有固定支撐裝置3,固定支撐裝置3可以對患者的下肢進行固定和支撐,壓力感應組件4與固定支撐裝置3相連,壓力感應組件4可以用于檢測人體下肢對機器人手臂2的推力。這樣能夠更好地通過所述驅動裝置驅動機器人手臂2活動,進而實現對康復訓練過程的適應性控制,更好地進行康復訓練。
參照圖1并結合圖3,根據本發明的一些具體實施例,固定支撐裝置3包括腳固定器31和小腿支撐32。其中,腳固定器31可以用于固定患者的腳,小腿支撐32可以用于固定患者的小腿,這樣通過固定支撐裝置3可以對患者的下肢進行可靠固定和支撐,從而可以提高患者在康復訓練過程中的舒適性體驗,進而有助于提高康復訓練效果。
腳固定器31和小腿支撐32上均設有壓力感應組件4。也就是說,腳固定器31上設有壓力感應組件4,同時小腿支撐32上也設有壓力感應組件4,如此,通過壓力感應組件4可以對患者的腳部對機器人手臂2施加的推力以及小腿處對機器人手臂2施加的推力進行檢測,從而有利于更好地控制康復訓練過程的有序進行。
當然,本發明不限于此,在本發明的其他實施例中,也可以是在腳固定器31和小腿支撐32中的一個上設有壓力感應組件4。即壓力感應組件4可以設在腳固定器31上,或者是壓力感應組件4設在小腿支撐32上。壓力感應組件4的具體設置位置可以根據實際需要適應性設置。
進一步地,腳固定器31上至少設有分別對應于人體的腳前部和腳后部的兩個壓力感應組件4。換言之,腳固定器31上至少設有兩個壓力感應組件4,至少兩個壓力感應組件4分別對應于人體的腳前部和腳后部。也就是說,對應于人體的腳前部可以設有至少一個壓力感應組件4,通過壓力感應組件4可以實現對人體的腳前部對機器人手臂2施加推力的檢測;對應于人體的腳后部也可以設有至少一個壓力感應組件4,通過壓力感應組件4可以實現對人體的腳后部對機器人手臂2施加推力的檢測,從而能夠通過康復訓練裝置100更好地進行康復訓練,還可提高康復訓練的智能化和自動化程度。
壓力感應組件4在腳固定器31上的具體設置位置以及設置方式可以根據實際需要適應性設置。
另外,根據本發明實施例的康復訓練裝置100,使得患者可以進行大量的主動訓練(例如患者通過下肢對機器人手臂2施力以進行主動訓練)工作,且不需要康復治療師或家屬的輔助,減少了大量人力,且精準度提高。
參照圖2并結合圖1,根據本發明的一些具體實施例,壓力感應組件4包括:底板41、承壓板42以及壓力傳感器43。
具體地,承壓板42與底板41層疊放置,并且承壓板42與底板41間隔開預定距離,且承壓板42沿垂直于承壓板42的方向在靠近和遠離底板41的位置之間可活動。壓力傳感器43夾持在底板41與承壓板42之間,且壓力傳感器43分別與底板41和承壓板42壓力傳遞。由此,患者的腳部或小腿施加的力可以通過承壓板42傳遞給壓力傳感器43,在底板41的限制作用下,壓力傳感器43可以將患者施加的壓力值進行檢測并反饋,從而有利于進一步實現對康復訓練過程控制。
進一步地,結合圖2和圖1,壓力感應組件4還包括:導向柱44和彈簧45。其中,導向柱44設在底板41和承壓板42中的一個上,而且底板41和承壓板42中的另一個在靠近和遠離底板41的方向之間沿導向柱44可滑動,導向柱44包括一個或間隔布置的多個,通過導向柱44可以對底板41或承壓板42在活動范圍內進行導向,還可以保證壓力感應組件4的使用可靠性。
其中,導向柱44設在底板41上時,承壓板42在靠近和遠離底板41的方向之間沿導向柱44可滑動;導向柱44設在承壓板42上時,底板41在靠近和遠離底板41的方向之間沿導向柱44可滑動。
彈簧45套設在導向柱44的外周,彈簧45分別與承壓板42和底板41相連,并且彈簧45具有驅動承壓板42朝遠離底板41方向移動的力。由此,通過彈簧45可以為承壓板42提供復位所需的力,從而能夠更好地檢測患者施加的力。
進一步地,底板41和承壓板42上均形成有導向孔412,導向孔412與導向柱44一一對應,導向柱44沿導向孔412可活動。由此,通過導向孔412與導向柱44的配合可以更好地控制承壓板42相對于底板41的活動,從而實現壓力的準確檢測與反饋。
如圖2所示,在本發明的一些具體實施例中,承壓板42上設有凸起421,凸起421朝向底板41凸出,壓力傳感器43夾持在底板41與凸起421之間。這樣,在底板41固定的前提下,使得患者施加的力可以通過承壓板42上的凸起421作用在壓力傳感器43上,相較于承壓板42直接與壓力傳感器43接觸而言,通過將壓力傳感器43夾持在底板41與凸起421之間,相當于減少了接觸面積,有利于提高壓力檢測的準確性以及靈敏度。
結合圖1和圖3,根據本發明的一些具體實施例,康復訓練裝置100還包括:升降座5,升降座5設在機器人柜體1上,且升降座5沿上下可升降地設在機器人柜體1上。由此,通過升降座5可以針對不同情況的患者適應性調整康復訓練裝置100,以提高康復訓練的舒適度。
進一步地,如圖1和圖3所示,機器人手臂2包括大臂21和小臂22,大臂21的一端與升降座5鉸接,小臂22的一端與大臂21的另一端鉸接,固定支撐裝置3可轉動地設在小臂22的另一端。由于升降座5沿上下可升降地設在機器人柜體1上,使得通過升降座5的上下移動可以帶動大臂21動作,由于小臂22的一端與大臂21的另一端鉸接,通過大臂21的動作可以帶動小臂22動作,又因固定支撐裝置3可轉動地設在小臂22的另一端,使得通過小臂22的動作可以帶動固定支撐裝置3動作,從而能夠進一步帶動患者的下肢進行康復訓練。
根據本發明的一些具體實施例,所述控制器分別與壓力感應組件4和所述驅動裝置有線或無線連接以傳輸信號。也就是說,所述控制器可以分別與壓力感應組件4和所述驅動裝置有線連接,或者是所述控制器可以分別與壓力感應組件4和所述驅動裝置無線連接,從而實現信號的進一步傳輸,進而提高康復訓練裝置100的智能化程度。
參照圖4并結合圖1至圖3,根據本發明第二方面實施例的康復訓練裝置的康復訓練方法,所述康復訓練方法包括:步驟1:設置或接收所述機器人手臂的運行軌跡后啟動訓練;步驟2:檢測所述機器人手臂所受推力F,根據所述機器人手臂所受推力確定所述驅動裝置的功率,并按照確定的功率運行所述驅動裝置。由此,通過所述康復訓練方法有利于控制康復訓練的準確度,還可以減少人力,提高康復訓練的自動化程度。
進一步地,所述固定支撐裝置包括用于固定腳的腳固定器和用于固定小腿的小腿支撐,所述腳固定器和所述小腿支撐上均設有所述壓力感應組件,所述步驟S2包括:根據所述腳固定器上的壓力感應組件檢測的壓力F1和所述小腿支撐上的壓力感應組件檢測的壓力F2確定所述機器人手臂所受推力F。這樣便于根據所述機器人手臂所受推力F進一步確定所述驅動裝置的功率,從而能夠按照確定的功率運行所述驅動裝置,進而確保康復訓練過程的有序進行。
具體地,固定支撐裝置包括腳固定器和小腿支撐。其中,腳固定器可以用于固定患者的腳,小腿支撐可以用于固定患者的小腿,這樣通過固定支撐裝置可以對患者的下肢進行可靠固定和支撐,從而可以提高患者在康復訓練過程中的舒適性體驗,進而有助于提高康復訓練效果。
腳固定器和小腿支撐上均設有所述壓力感應組件。也就是說,腳固定器上設有所述壓力感應組件,同時小腿支撐上也設有所述壓力感應組件。如此,通過所述壓力感應組件可以對患者的腳部對所述機器人手臂施加的推力F1以及小腿處對所述機器人手臂施加的推力F2進行檢測,從而確定所述機器人手臂所受推力F,這樣有利于更好地控制康復訓練過程的有序進行。
進一步地,所述腳固定器上至少設有分別對應于人體的腳前部和腳后部的兩個壓力感應組件,所述步驟S2包括;根據所述腳固定器上的兩個壓力感應組件檢測的壓力F1和所述小腿支撐上的壓力感應組件檢測的壓力F2確定所述機器人手臂所受推力F。這樣相當于所述機器人手臂所受推力F是按照一定的函數關系由兩個F1和一個F2確定的力,這樣便于控制康復訓練的準確度,提高康復訓練的自動化程度。
其中,腳固定器上至少設有兩個壓力感應組件,至少兩個壓力感應組件分別對應于人體的腳前部和腳后部。也就是說,對應于人體的腳前部可以設有至少一個壓力感應組件,通過所述壓力感應組件可以實現對人體的腳前部對所述機器人手臂施加推力的檢測;對應于人體的腳后部也可以設有至少一個壓力感應組件,通過所述壓力感應組件可以實現對人體的腳后部對機器人手臂施加推力的檢測,從而能夠通過康復訓練裝置更好地進行康復訓練,還可提高康復訓練的智能化和自動化程度。
壓力感應組件在腳固定器上的具體設置位置以及設置方式可以根據實際需要適應性設置。
在本發明的一些具體實施例中,所述康復訓練裝置內置有F1、F2與F的對照表。由此,便于根據所述腳固定器上的兩個壓力感應組件檢測的壓力F1和所述小腿支撐上的壓力感應組件檢測的壓力F2確定所述機器人手臂所受推力F,從而更好地進行康復訓練。
這里,需要說明的是,F(xiàn)1、F2和F的對照表可以通過實驗獲得。根據所述腳固定器上的壓力感應組件檢測的壓力F1和所述小腿支撐上的壓力感應組件檢測的壓力F2可以確定所述機器人手臂所受推力F。例如,當F1為150N、F2為200N時,檢測所述機器人手臂所受推力F為180N等。
根據本發明的一些具體實施例,所述康復訓練裝置內置有機器人手臂所受推力F與驅動裝置的運行功率的對照表。這樣使得所述康復訓練裝置可以根據所述機器人手臂所受推力F適應性確定所述驅動裝置的運行功率,不僅能夠更好地進行康復訓練,還可以達到節能的目的。
當機器人手臂所受推力F增大時,驅動裝置的運行功率可以適應性增加;當機器人手臂所受推力F減小時,驅動裝置的運行功率可以適應性減小。
需要注意的是,驅動裝置的運行功率不超過驅動裝置的額定功率。
下面結合圖1至圖4詳細描述根據本發明康復訓練裝置100的一個具體實施例。
圖1為根據本發明實施例的康復訓練裝置,主要包括機器人柜體1、升降座5、機器人手臂2(包括大臂21和小臂22)、固定支撐裝置3(包括腳底支撐31和小腿支撐32)、壓力感應組件4、驅動裝置以及控制器。其中壓力感應組件4分別布置在腳底支撐31和小腿支撐32上。
圖2為壓力感應組件4的具體結構示意圖,壓力感應組件4包括底板41、導向柱44、彈簧45、承壓板42、承壓板凸起421(承壓板42的一部分)及壓力傳感器43幾個部分。底板41會固定在康復訓練裝置100的腳固定器31和小腿支撐32的表面。患者主動訓練時,施力點將會通過承壓板42傳遞給壓力傳感器43。
圖3為患者進行康復訓練時,一般由治療師將需要訓練的一側肢體放置并綁緊在固定支撐裝置3(包括腳固定器31和小腿支撐32)上。患者與康復訓練裝置100的相對位置關系如圖3所示。
圖4為使用康復訓練裝置的康復訓練方法進行康復訓練的流程圖,進行訓練時,預先在機器人手臂2的控制系統(例如所述控制器)中設置訓練軌跡,如高抬腿運動,屈抱膝運動。設置完成后,人體下肢進入施力狀態,此時,位于腳底的壓力感應組件4和位于腿部的壓力感應組件4感知到人體下肢的力,并得到具體數值。根據三個力進行綜合計算得到一個具有特定方向和大小的綜合力F。然后根據綜合力的大小方向進行康復運動軌跡速度的控制,從而更好地進行康復訓練。
根據本發明實施例的康復訓練裝置100,通過所述驅動裝置可以驅動機器人手臂2活動,由于機器人手臂2上安裝有固定支撐裝置3,固定支撐裝置3可以對患者的下肢進行固定和支撐,壓力感應組件4與固定支撐裝置3相連,壓力感應組件4可以用于檢測人體下肢對機器人手臂2的推力。這樣能夠更好地通過所述驅動裝置驅動機器人手臂2活動,進而實現對康復訓練過程的適應性控制,更好地進行康復訓練。
本發明提出一種可幫助患者進行主動康復訓練的康復訓練裝置及康復訓練裝置的康復訓練方法。
下面結合圖1至圖4詳細描述根據本發明實施例的康復訓練裝置100的工作過程。
具體而言,根據本發明實施例的康復訓練裝置100,主要包括機器人柜體1、升降座5、機器人手臂2(包括大臂21和小臂22)、固定支撐裝置3(包括腳底支撐31和小腿支撐32)、壓力感應組件4、驅動裝置以及控制器。其中壓力感應組件4分別布置在腳底支撐31和小腿支撐32上。
其中,壓力感應組件4包括底板41、導向柱44、彈簧45、承壓板42、承壓板凸起421(承壓板42的一部分)及壓力傳感器43幾個部分。底板41會固定在康復訓練裝置100的固定支撐裝置3(包括腳固定器31和小腿支撐32)的表面。患者主動訓練時,施力點將會通過承壓板42傳遞給壓力傳感器43。
使用康復訓練裝置100進行訓練時,預先在機器人手臂2的控制系統(例如控制器)中設置訓練軌跡,如高抬腿運動,屈抱膝運動。設置完成后,人體下肢進入施力狀態,此時,位于腳底的壓力感應組件4和位于腿部的壓力感應組件4分別感知到人體下肢施加的力,并得到具體數值。根據三個力(包括前述的2個F1和1個F2)進行綜合計算得到一個具有特定方向和大小的綜合力F。然后根據綜合力的大小方向進行康復運動軌跡速度的控制。
具體地,根據腳固定器31上的兩個壓力感應組件4檢測的壓力F1和小腿支撐32上的壓力感應組件4檢測的壓力F2確定機器人手臂2所受推力F。這樣使得康復訓練裝置100可以根據機器人手臂100所受推力F適應性確定所述驅動裝置的運行功率,如此不僅能夠更好地進行康復訓練,還可以達到節能的目的。至此完成根據本發明實施例的康復訓練裝置100的工作過程。
在本說明書的描述中,參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中,對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且,描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外,在不相互矛盾的情況下,本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。
盡管上面已經示出和描述了本發明的實施例,可以理解的是,上述實施例是示例性的,不能理解為對本發明的限制,本領域的普通技術人員在本發明的范圍內可以對上述實施例進行變化、修改、替換和變型。
