本實用新型涉及一種制藥設備，具體是一種水分散粒劑的加工裝置。

背景技術：

用膠囊裝的藥物，一般都是對食道和胃粘膜有刺激性的粉末或顆粒，或口感不好、易于揮發、在口腔中易被唾液分解，以及易吸入氣管的藥。這些藥裝入膠囊，既保護了藥物藥性不被破壞，也保護了消化器官和呼吸道；現有的膠囊外衣包裝裝置，體型太大，價格高昂，且效率不夠高。

技術實現要素：

本實用新型的目的在于提供一種水分散粒劑的加工裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種水分散粒劑的加工裝置，包括供料箱、下模、上模、藥劑槽和接料箱；所述供料箱的形狀為長方體，設置有出藥槽；所述出藥槽有六條，設置在供料箱右下角；所述下模設置在出藥槽下方，設置有囊體槽、負壓管道、一號負壓風機、齒條和伺服電機；所述囊體槽設置有三十個，均勻分布在下模上方，尺寸與囊體吻合，并設置有漏斗槽；所述漏斗槽設置在囊體槽上方；所述負壓管道設置在囊體槽下方；所述一號負壓風機設置在下模右下角，通過連接管與負壓管道連接；所述齒條設置在下模左下角；所述伺服電機設置在齒條下方，并設置有齒輪；所述齒輪與齒條嚙合；所述上模設置在供料箱右方，設置有囊帽槽、負壓管道、二號負壓風機和電控伸縮桿；所述囊帽槽數量和位置與囊體槽相對應，尺寸與囊帽吻合；所述負壓管道設置在囊帽槽上方；所述二號負壓風機設置在上模右上角，通過連接管與負壓管道連接；所述電控伸縮桿設置在上模左上角；所述藥劑槽設置在上模右方，設置有出藥嘴和加藥口；所述出藥嘴設置在藥劑槽下方，數量和位置與下模相對應；所述加藥口設置在藥劑槽右上角，并設置有電控閥門；所述接料箱設置在下模下方。

作為本實用新型進一步的方案：所述下模左端設置有擋板。

作為本實用新型再進一步的方案：所述加藥口形狀為漏斗形。

與現有技術相比，本實用新型的有益效果是：

本實用新型能批量生產，效率更高，生產成本更低；所述漏斗槽方便藥囊的滑落；所述一號負壓風機與二號負壓風機能正轉與反轉，正轉時將囊體吸緊，反轉時將囊體吹出；所述伺服電機能精確控制旋轉圈數，能通過伺服電機的旋轉來控制下模的左右平移；所述擋板能在下模右移的時候擋住出藥槽，防止藥囊掉落；所述加藥口方便加藥劑；所述電控閥門能通過控制器控制開合，從而控制出藥嘴是否出藥，方便填藥。

附圖說明

圖1為膠囊藥劑的外衣包裝裝置的結構示意圖。

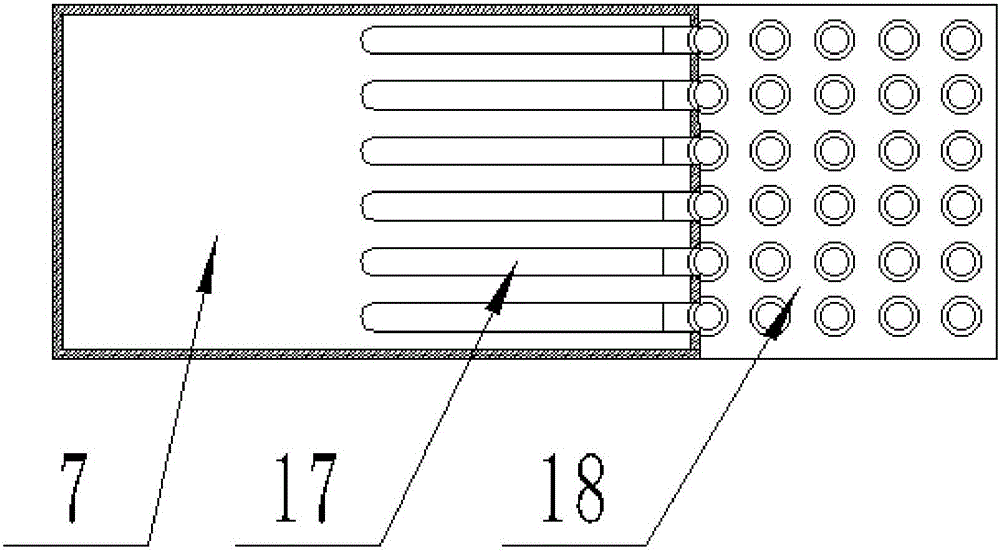

圖2為膠囊藥劑的外衣包裝裝置中下模的結構示意圖。

圖3為膠囊藥劑的外衣包裝裝置中上模與下模的局部的結構示意圖。

圖4為膠囊藥劑的外衣包裝裝置的控制原理圖。

圖中：1-接料箱，2-一號負壓風機，3-伺服電機，4-齒輪，5-齒條，6-擋板，7-供料箱，8-斜槽，9-電控伸縮桿，10-二號負壓風機，11-上模，12-藥劑槽，13-加藥口，14-電控閥門，15-出藥嘴，16-連接管，17-出藥槽，18-下模，19-負壓管道，20-囊體槽，21-囊體，22-漏斗槽，23-囊帽槽，24-囊帽。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-4，一種水分散粒劑的加工裝置，包括供料箱7、下模18、上模11、藥劑槽12和接料箱1；所述供料箱7的形狀為長方體，設置有出藥槽17；所述出藥槽17有六條，設置在供料箱7右下角，方便下模18攝取空膠囊；所述下模18設置在出藥槽17下方，設置有囊體槽20、負壓管道19、一號負壓風機2、齒條5、伺服電機3和擋板6；所述囊體槽20設置有三十個，均勻分布在下模18上方，尺寸與囊體21吻合，批量生產，效率更高，生產成本更低，并設置有漏斗槽22；所述漏斗槽22設置在囊體槽20上方，方便藥囊的滑落；所述負壓管道19設置在囊體槽20下方；所述一號負壓風機2設置在下模18右下角，通過連接管16與負壓管道19連接，能正轉與反轉，正轉時將囊體21吸緊，反轉時將囊體21吹出；所述齒條5設置在下模18左下角；所述伺服電機3設置在齒條5下方，能精確控制旋轉圈數，并設置有齒輪4；所述齒輪4與齒條5嚙合，能通過伺服電機3的旋轉來控制下模18的左右平移；所述擋板6設置在下模18左端，能在下模18右移的時候擋住出藥槽17，防止藥囊掉落；所述上模11設置在供料箱7右方，設置有囊帽槽23、負壓管道19、二號負壓風機10和電控伸縮桿9；所述囊帽槽23數量和位置與囊體槽20相對應，尺寸與囊帽24吻合；所述負壓管道19設置在囊帽槽23上方；所述二號負壓風機10設置在上模11右上角，通過連接管16與負壓管道19連接，能正轉與反轉，正轉時將囊帽24吸緊，反轉時將藥囊吹出，方便卸料；所述電控伸縮桿9設置在上模11左上角，能自由控制伸縮，從而控制合模與開模；所述藥劑槽12設置在上模11右方，設置有出藥嘴15和加藥口13；所述出藥嘴15設置在藥劑槽12下方，數量和位置與下模18相對應；所述加藥口13設置在藥劑槽12右上角，形狀為漏斗形，方便加藥劑，并設置有電控閥門14；所述電控閥門14能通過控制器控制開合，從而控制出藥嘴15是否出藥；所述接料箱1設置在下模11下方，方便接料。

本實用新型的工作過程為：首先一號負壓風機2反轉，將空膠囊吹亂，再正轉，將囊體21吸入囊體槽20內；伺服電機正3轉，將下模18移至上模11正下方，電控伸縮桿9伸長，合模，二號負壓風機10正轉，將囊帽24吸緊，電控伸縮桿9收縮，開模，囊帽24打開；伺服電機3正轉，下模移至藥劑槽12正下方，電控閥門14打開，藥劑加入后，電控閥門14關閉；伺服電機3反轉，下模18移至上模11正下方，合模，蓋上囊帽24，一號負壓風機2反轉，開模，膠囊被吸在上模處；伺服電機3反轉，下模18復位；二號負壓風機10反轉，膠囊落入接料箱1。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
