本實用新型涉及醫療用品技術領域，特別是指一種堵管裝置。

背景技術：

氣管切開術是臨床常用的急救技術，待患者病情穩定、呼吸肌功能恢復后，將給予拔除氣管套管或氣管插管。但在拔管前必須堵管訓練，觀察2～48小時無呼吸困難后方可拔管，這樣是為了使得患者能夠逐步適應自主呼吸的功能。因此，在整個堵管過程中，需要有一個堵管器或堵管設備來封閉氣管套管，通常需要堵管器能夠實現漸進式堵管(半堵、3/4堵、全堵)。這是由于常見的堵管訓練過程多數都是采用：先試行半堵管24～48小時，如患者咳痰有力及無呼吸困難、憋氣等情況，之后再進行全堵管24～48小時，最后根據患者情況決定是否拔管。

而目前在臨床上沒有專用的堵管器，都是醫務人員自行制作，一般采用軟木塞、橡膠塞、針帽纏膠布等，需要分別制作半堵塞和全堵塞，比較繁瑣，尤其是半堵塞制作麻煩，效果不好；又由于手工制作，使用前需要消毒，可能存在消毒不徹底，造成感染。

因此，發明人在實現本實用新型的過程中發現現有技術至少存在以下不足：缺乏專用的氣管插管或氣管套管的堵管設置、堵管的效果不佳、對于不同病患的適應性不好等問題。

技術實現要素：

有鑒于此，本實用新型的目的在于提出一種堵管裝置，專用于氣管套管的堵管操作，不僅能夠有效調節堵管訓練的進度，而且提高了堵管的效率和效果。

基于上述目的本實用新型提供的一種堵管裝置，包括：調節筒和堵塞；其中，所述調節筒為中心開有通槽的筒狀結構，且所述調節筒的側壁開有槽孔；所述調節筒的一端與氣管套管或氣管插管連接，另一端與所述堵塞密封連接；所述堵塞能夠在所述調節筒內滑動，調節所述槽孔的開孔大小。

可選的，所述槽孔為沿所述調節筒的側壁設置的通氣槽或者在所述側壁上設置的通氣孔。

可選的，所述調節筒的側壁還設置有指示標線，用于指示所述槽孔的開孔大小。

可選的，所述調節筒的一端設置有錐形凸起結構，且所述錐形凸起結構的尖錐端朝向氣管套管或氣管插管。

可選的，所述錐形凸起結構為多個，且所述錐形凸起結構的直徑依次遞增。

可選的，所述調節筒對應氣管套管或氣管插管的那一端還設置有環形密封圈。

可選的，所述調節筒與所述堵塞連接的那一端還設置有對稱的把手結構。

可選的，所述堵塞的中間設置有預定直徑的通孔，且所述通孔的側邊還設置有能夠堵住所述通孔的塞子。

可選的，所述調節筒在所述槽孔與氣管套管或氣管插管之間還設置有出氣管，所述出氣管與所述調節筒中均設置有單向通氣裝置，使氣管套管或氣管插管中的空氣只能從所述槽孔吸入，或者只能從所述出氣管呼出。

可選的，所述堵塞包括密封塞體、連桿和推頭；其中，所述密封塞體與所述調節筒密封連接，推動所述推頭通過連桿使得所述密封塞體在所述調節筒內滑動。

從上面所述可以看出，本實用新型提供的堵管裝置，通過所述調節筒側壁設置的槽孔，使得氣管套管的通氣由所述槽孔控制，又通過調節所述堵塞在所述調節筒內的位置，進而能夠調節所述槽孔的開孔大小，最終實現了所述氣管套管堵管進度的調節。這樣，不僅提高了堵管的效率和效果，而且能夠針對不同的患者及時調節堵管訓練的進度，從而適應不同患者的需求。

附圖說明

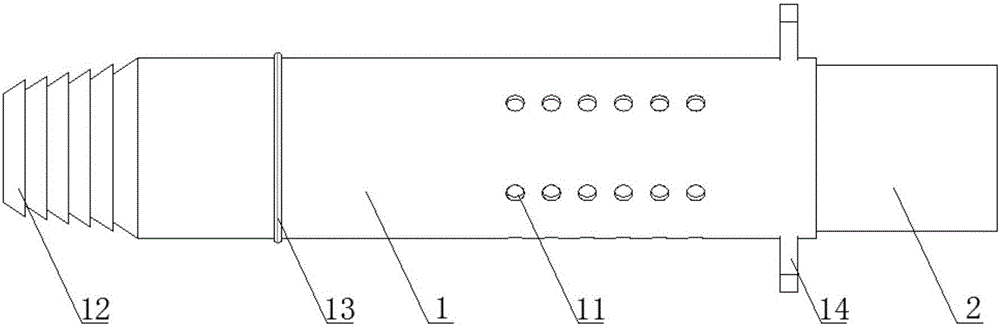

圖1為本實用新型提供的堵管裝置的一個實施例的側視圖；

圖2為本實用新型提供的堵管裝置的一個實施例的立體圖；

圖3為本實用新型提供的堵管裝置的另一個實施例的側視圖；

圖4為本實用新型提供的堵管裝置中堵塞的一個實施例的結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚明白，以下結合具體實施例，并參照附圖，對本實用新型進一步詳細說明。

需要說明的是，本實用新型實施例中所有使用“第一”和“第二”的表述均是為了區分兩個相同名稱非相同的實體或者非相同的參量，可見“第一”“第二”僅為了表述的方便，不應理解為對本實用新型實施例的限定，后續實施例對此不再一一說明。

參照圖1所示，為本實用新型提供的堵管裝置的一個實施例的側視圖。所述堵管裝置用于氣管套管的堵管實驗，使得患者能夠順利拔管，具體的，所述堵管裝置包括：調節筒1和堵塞2。其中，所述調節筒1為中心開有通槽的筒狀結構，且所述調節筒1的側壁開有槽孔11；所述調節筒1的一端與氣管套管或氣管插管連接，另一端與所述堵塞2密封連接；所述堵塞2能夠在所述調節筒1內滑動，調節所述槽孔11的開孔大小。使用時，將所述調節筒1的一端插入氣管套管中密封連接，然后將所述堵塞2塞入所述調節筒1的另一端，通過調節所述堵塞2塞入所述調節筒1中的深度，進而調節所述調節筒1中側壁上的槽孔11與外界空氣連通的大小，也即調節所述調節筒1堵塞氣管套管的大小，使得患者可以由半堵逐漸過渡到全堵，提高患者進行堵管訓練的效果。

由上述實施例可知，所述堵管裝置通過所述調節筒側壁設置的槽孔，使得氣管套管的通氣由所述槽孔控制，又通過調節所述堵塞在所述調節筒內的位置，進而能夠調節所述槽孔的開孔大小，最終實現了所述氣管套管堵管進度的調節。這樣，不僅提高了堵管的效率和效果，而且能夠針對不同的患者及時調節堵管訓練的進度，從而適應不同患者的需求。

參照圖2所示，為本實用新型提供的堵管裝置的一個實施例的立體圖。

在一些可選的實施例中，所述槽孔11為沿所述調節筒1的側壁設置的通氣槽或者在所述側壁上設置的通氣孔。也即，所述槽孔11皆可以為條形的槽狀結構，也可以是圓孔或者方孔等形狀。同時，所述通氣槽或所述通氣孔的數量既可以為1個，也可以為多個。優選的，所述調節筒1的側壁設置有均布的通氣孔。這樣，不僅能夠使得患者吸氣更為均勻，不易受到外界因素的干擾或者堵塞，而且有利于堵管的漸變過程的實現，提高了堵管的效率。

在一些可選的實施例中，所述調節筒1的側壁還設置有指示標線(圖中未顯示)，用于指示所述槽孔11的開孔大小。為了使得所述指示標線與所述堵塞2移動的位置相對應，可以在所述堵塞2上設置突出部位，使得所述突出部位指向所述指示標線，使得當所述堵塞2移動時，突出部位指向所述指示標線的相應位置，進而顯示所述槽孔11的開孔大小。這樣，有利于醫護人員隨時了解患者堵管的進度和效率，進而更加合理的安排后續堵管的進度。

在一些可選的實施例中，所述調節筒1的一端設置有錐形凸起結構12，且所述錐形凸起結構12的尖錐端朝向氣管套管或氣管插管。這樣，當所述調節筒1將所述錐形凸起結構12塞入氣管套管中時，能夠增加所述調節筒1與氣管套管之間連接的穩定性和密封性，使得即使由于患者的咳嗽或者呼吸，所述調節筒1也不會彈出或滑出。

進一步，所述錐形凸起結構12為多個，且所述錐形凸起結構12的直徑依次遞增。這樣，使得所述調節筒1能夠適用于各種直徑大小不同的氣管套管中，進而使得所述堵管裝置能夠適用于各種類型患者的堵管操作。

在一些可選的實施例中，所述調節筒1對應氣管套管或氣管插管的那一端還設置有環形密封圈13。所述環形密封圈13進一步提高了所述調節筒1與氣管套管的密封性和摩擦力，提高了所述堵管裝置的穩定性和可靠性。

在一些可選的實施例中，所述調節筒1與所述堵塞2連接的那一端還設置有對稱的把手結構14。這樣，醫護人員或者患者家屬通過單手就可以實現堵管進度的調節，給堵管調節帶來更多的便利。

在一些可選的實施例中，所述堵塞2的中間設置有預定直徑的通孔(圖中未顯示)，且所述通孔的側邊還設置有能夠堵住所述通孔的塞子。這樣，可以進一步放置由于失誤或者外界干擾，導致所述堵塞2快速將患者的氣管套管堵死，進而給患者帶來一定的危險，而所述通孔也即預留的一定大小的通氣管，能夠防止堵塞直接將管路堵死。例如：所述通孔的大小可以設定為堵管直徑的1/2、1/3或者1/4，最后利用所述塞子將通孔堵死，完成最后的堵管訓練。也即，所述通孔提高了堵管裝置的安全性。

在一些可選的實施例中，參照圖3所示，所述調節筒1在所述槽孔11與氣管套管或氣管插管之間還設置有出氣管3，所述出氣管3與所述調節筒1中均設置有單向通氣裝置，使氣管套管或氣管插管中的空氣只能從所述槽孔吸入，或者只能從所述出氣管呼出。這樣，既不會妨礙堵管訓練的過程，而且也使得患者通過氣管套管呼出的氣體可以迅速排出，提高了通氣的效率。

進一步，所述單向通氣裝置包括設置于所述出氣管3中的單向呼氣葉片31以及設置于所述調節筒1中的單向吸氣葉片15。具體的，患者吸氣時，所述單向吸氣葉片15打開，所述單向呼氣葉片31關閉，空氣只能從所述槽孔11中吸入，患者呼氣時，所述單向吸氣葉片15關閉，所述單向呼氣葉片31打開，空氣只能從所述出氣管3中呼出。

在一些可選的實施例中，參照圖4所示，所述堵塞2包括密封塞體21、連桿22和推頭23；其中，所述密封塞體21與所述調節筒1密封連接，推動所述推頭23通過連桿22使得所述密封塞體21在所述調節筒1內滑動，進而控制所述槽孔11的開孔大小。使用類似于注射器結構的密封結構，既可以保證所述堵塞2與調節筒1的密封性，而且能夠相對減小推動所述堵塞2的力的大小，有利于醫護人員的操作。

所屬領域的普通技術人員應當理解：以上任何實施例的討論僅為示例性的，并非旨在暗示本公開的范圍(包括權利要求)被限于這些例子；在本實用新型的思路下，以上實施例或者不同實施例中的技術特征之間也可以進行組合，并存在如上所述的本實用新型的不同方面的許多其它變化，為了簡明它們沒有在細節中提供。因此，凡在本實用新型的精神和原則之內，所做的任何省略、修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

另外，為簡化說明和討論，并且為了不會使本實用新型難以理解，在所提供的附圖中可以示出或可以不示出與集成電路(IC)芯片和其它部件的公知的電源/接地連接。此外，可以以框圖的形式示出裝置，以便避免使本實用新型難以理解，并且這也考慮了以下事實，即關于這些框圖裝置的實施方式的細節是高度取決于將要實施本實用新型的平臺的(即，這些細節應當完全處于本領域技術人員的理解范圍內)。在闡述了具體細節(例如，電路)以描述本實用新型的示例性實施例的情況下，對本領域技術人員來說顯而易見的是，可以在沒有這些具體細節的情況下或者這些具體細節有變化的情況下實施本實用新型。因此，這些描述應被認為是說明性的而不是限制性的。

盡管已經結合了具體實施例對本實用新型進行了描述，但是根據前面的描述，這些實施例的很多替換、修改和變型對本領域普通技術人員來說將是顯而易見的。例如，其它存儲器架構(例如，動態RAM(DRAM))可以使用所討論的實施例。

本實用新型的實施例旨在涵蓋落入所附權利要求的寬泛范圍之內的所有這樣的替換、修改和變型。因此，凡在本實用新型的精神和原則之內，所做的任何省略、修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
