本發明涉及醫療設備領域，尤其涉及一種感染科用護理擔架車。

背景技術：

感染科是現在各大醫院均會開設的重點科室，感染性疾病科是臨床業務科室，做好感染性疾病科建設，是提高醫院感染性疾病診療和防治水平，預防、控制傳染病能力的重要手段，各縣(市)區衛生行政部門和各醫療機構要進一步提高對感染性疾病科建設重要性的認識，嚴格按照衛生部規定和要求，將醫院發熱門診、腸道門診、呼吸道門診和傳染病科統一整合為感染性疾病科，并加強對感染性疾病科建設和管理的領導，將其納入醫院公共衛生體系，統籌安排，采取有效措施為感染性疾病科的建設和發展創造條件。現有感染科用的擔架車結構簡單且不衛生，病人在使用時經常因此造成交叉感染或使用不便，給病人的生命健康帶來隱患。

基于以上原因，需要一種感染科用護理擔架車被設計出來，通過在橫板上設置扶手，便于醫護人員推拉擔架車；通過在橫板上安裝伸縮桿和掛鉤，便于對病人進行應急輸液；通過設置墊板和鉸軸，可以實時對病人頭部進行調節，減輕病人痛苦；通過設置萬向輪，便于擔架車的移動和病人的轉移，簡單實用，即一種感染科用護理擔架車。

技術實現要素：

本發明的目的是為了克服現有技術的不足，提供了一種感染科用護理擔架車。

本發明是通過以下技術方案實現：

一種感染科用護理擔架車，包括橫板，所述橫板下方安裝有支撐架，所述支撐架下方設有萬向輪，所述支撐架的兩側通過筋板和橫板固定；所述橫板右側通過鉸軸連接有墊板和推桿，所述墊板和推桿可轉動安裝在鉸軸上；所述橫板的中部固定有扶手，所述扶手的右側設有伸縮桿，所述伸縮桿的頂部安裝有掛桿；所述橫板的左側設置有LED燈,所述橫板為中空結構，所述橫板的中部開設有簡易擔架孔槽，所述支撐架之間橫向固定設置有置物臺。

進一步地，所述支撐架采用不銹鋼鋼管焊接連接，具有很好的結構穩定性。

進一步地，所述橫板表面鋪設有一層軟墊，提高病人的使用舒適性。

進一步地，所述扶手采用不銹鋼材料制成，表面光滑，便于清潔。

進一步地，所述掛架上設置有掛鉤，所述掛鉤沿掛架兩側對稱布置。

進一步地，所述簡易擔架孔槽為方形孔和兩個短邊端部設置半圓孔槽構成，方形孔的中部設為圓形擴充結構，方便簡易擔架桿和擔架布袋放入。

進一步地，所述置物臺表面設置有柔性橡膠墊，有效防止防止的物品輕易滑落。

與現有的技術相比，本發明的有益效果是：本發明結構簡單、設計合理，通過在橫板上設置扶手，便于醫護人員推拉擔架車；通過在橫板上安裝伸縮桿和掛鉤，便于對病人進行應急輸液；通過設置墊板和鉸軸，可以實時對病人頭部進行調節，減輕病人痛苦；通過設置萬向輪，便于擔架車的移動和病人的轉移，簡單實用。

附圖說明

圖1為本發明的結構示意圖；

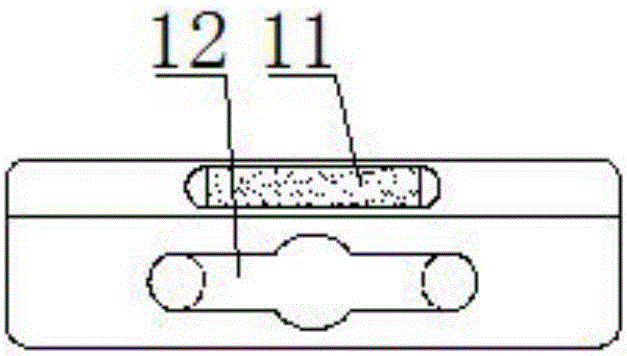

圖2為本發明簡易擔架孔槽的結構示意圖。

圖中：1、橫板，2、支撐架,3、筋板，4、萬向輪，5、墊板，6、推桿，7、鉸軸，8、扶手，9、伸縮桿，10、掛架，11、LED燈，12、簡易擔架孔槽，13、置物臺。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

請參閱圖1-2，圖1為本發明的結構示意圖，圖2為本發明簡易擔架孔槽的結構示意圖。

一種感染科用護理擔架車，包括橫板1，所述橫板1下方安裝有支撐架2，所述支撐架2下方設有萬向輪4，所述支撐架2的兩側通過筋板3和橫板1固定；所述橫板1右側通過鉸軸7連接有墊板5和推桿6，所述墊板5和推桿6可轉動安裝在鉸軸7上；所述橫板1的中部固定有扶手8，所述扶手8的右側設有伸縮桿9，所述伸縮桿9的頂部安裝有掛桿10；所述橫板1的左側設置有LED燈11；所述支撐架2采用不銹鋼鋼管焊接連接，具有很好的結構穩定性；所述橫板1表面鋪設有一層軟墊，提高病人的使用舒適性；所述扶手8采用不銹鋼材料制成，表面光滑，便于清潔；所述掛架10上設置有掛鉤，所述掛鉤沿掛架兩側對稱布置；所述簡易擔架孔槽12為方形孔和兩個短邊端部設置半圓孔槽構成，方形孔的中部設為圓形擴充結構，方便簡易擔架桿和擔架布袋放入；所述置物臺13表面設置有柔性橡膠墊，有效防止防止的物品輕易滑落。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
