本發明涉及下肢康復助行設備技術領域，特別是涉及一種可穿戴仿生液壓下肢康復助行機械裝置。

背景技術：

隨著社會的發展，下肢癱瘓病人的逐漸得到社會的關注，他們對康復助行設備的需求越發迫切。下肢康復訓練機械裝置作為治療并解決日常活動的機械設備在這種條件下迅速發展。

此外，在工業生產中，輔助運動的機械裝置可以提高人體的耐力極限以提高一些體力工作者的生產效率。

目前市場上同類產品中多采用電機驅動，電機驅動的缺點是腿部重量較大，與人體的運動協調度較差，該結構有較大的修改和提升空間。

市場上仿生腿多用于人體假肢領域且多采用被動式驅動，僅能適用于截肢患者進行輕緩的運動，因此難以解決身體完整的殘疾人康復和運動的需求。

技術實現要素：

針對現有技術存在的問題，依據人體形態與仿生技術，本發明提供一種可穿戴的仿生液壓助行裝置，以解決人機運動協調性差，運動不連貫等問題，進一步提高康復助行設備的流暢性和適用性。

為了實現上述目的，本發明采用如下技術方案：

一種可穿戴仿生液壓下肢康復助行機械裝置，包括背板1、腰板2、三軸髖關節3、雙作用液壓缸4、大腿主體5、仿生連桿膝關節6、小腿主體7、兩軸踝關節8、腳底板9；

所述三軸髖關節包括髖關節內收/外展機構、髖關節屈/伸機構及髖關節旋內/旋外機構；

所述髖關節內收/外展機構包括腰板2、左右腿的連接件3.4，L型連接板3.6，關節軸承；其中左右腿的連接件3.4固定在腰板2兩側的旋轉中心上，腰板的側面設置斜坡3.7伸入左右腿的連接件3.4的凹槽3.8中作為限位結構，L型連接板通過螺栓及槽孔固定在連接件的滑道內；

髖關節旋內/旋外機構中，L型連接板另一端使用螺栓壓緊在一對合頁鉸接3.5、3.2的凹槽內，靠前側的合頁鉸接3.2的外形為一邊平面3.2.1，一邊斜面3.2.2的形狀，作為限位結構控制展開的范圍；

髖關節屈/伸機構中，靠前側的合頁鉸接3.2通過馬蹄形的連接板3.3與大腿主體3.1相連，馬蹄形的連接板3.3上部分延伸出來與髖關節的合頁鉸接3.2連接；

所述膝關節屈伸機構包括大腿連接件6.1、前搖桿6.3、后搖桿6.4、小腿連接件6.2、雙作用液壓缸6.5、限位機構6.8；大腿連接件、小腿連接件分別與大小腿主體相連，前搖桿6.3、后搖桿6.4分別鉸接在大腿連接件與小腿連接件間，將大、小腿連接在一起；雙作用液壓缸的一端固定于小腿連接件后側轉軸處，另一端固定在大腿的鉸接處，作為動力元件控制大小腿的開合；限位機構6.8位于大腿連接件的前端，限制前搖桿的位置，以保證小腿不會反方向屈伸；

大腿機構包括大腿主體3.1，大腿支撐板6.6，液壓缸鉸接件6.7；大腿支撐板6.6陷于大腿主體5的T型槽內；大腿支撐板6.6前面開有一排螺栓孔，中間螺栓孔與大腿主體連接，通過螺栓壓緊，前面的螺栓孔與鉸接件6.7.1相連；鉸接件6.7.1另一端與髖關節液壓缸6.7相連；調整長度的時候兩排螺栓孔配合調整，將液壓缸的行程控制在合適的范圍內；

小腿機構包括小腿連接件6.2和小腿支撐板6.10；支撐板中間有一排螺栓孔，陷在T型槽內，由螺栓固定壓緊，用來調整小腿的使用有效長度；

兩軸踝關節包括屈/伸轉軸8.1、外展/內收轉軸8.2，屈/伸轉軸外層壓有一條彈性鋼板8.3，鋼板的另一側開有槽孔與腳底板相連，運動中鋼板的彈性力逐漸平衡身體重力，將自由度限制在一定范圍內，開有的槽孔適應彎曲產生的形變；踝關節液壓缸8.5連接在小腿支撐板與外展/內收轉軸8.2之間，控制腳底板擺動。

大腿連接件6.1的前端陷于小腿連接件6.2的凹陷6.9處，類似人體骨骼結構且凹陷深度控制小腿后擺的角度，使其外骨骼膝蓋運動范圍處于人體正常角度之內。

髖關節的內收/外展旋轉軸位于人體臀部后側，實現了與人體關節中心軸一致，不會影響坐立。

本發明的優點：解決人機運動協調性差，運動不連貫等問題，進一步提高康復助行設備的流暢性和適用性。

附圖說明

圖1為本發明的整體結構示意圖；

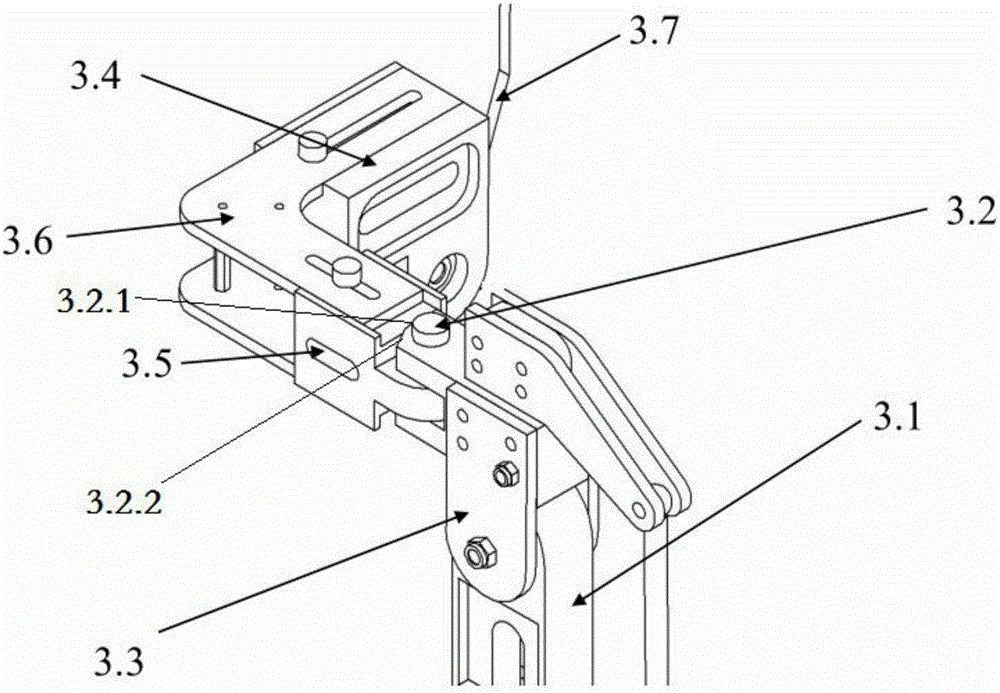

圖2為中髖關節三個自由度的示意圖；

圖3為四桿膝關節伸展以及大腿狀態示意圖；

圖4為四桿膝關節屈縮以及小腿示意圖；

圖5為踝關節兩個自由度的示意圖。

具體實施方式

下面結合附圖具體說明本發明，如圖所示，本發明包括背板1、腰板2、三軸髖關節3、雙作用液壓缸4、大腿主體5、仿生連桿膝關節6、小腿主體7、兩軸踝關節8、腳底板9；

所述三軸髖關節包括髖關節內收/外展機構、髖關節屈/伸機構及髖關節旋內/旋外機構；

所述髖關節內收/外展機構包括腰板2、左右腿的連接件3.4，L型連接板3.6，關節軸承；其中左右腿的連接件3.4固定在腰板2兩側的旋轉中心上，腰板的側面設置斜坡3.7伸入左右腿的連接件3.4的凹槽3.8中作為限位結構，L型連接板通過螺栓及槽孔固定在連接件的滑道內；

髖關節旋內/旋外機構中，L型連接板另一端使用螺栓壓緊在一對合頁鉸接3.5、3.2的凹槽內，靠前側的合頁鉸接3.2的外形為一邊平面3.2.1，一邊斜面3.2.2的形狀，作為限位結構控制展開的范圍；

髖關節屈/伸機構中，靠前側的合頁鉸接3.2通過馬蹄形的連接板3.3與大腿主體3.1相連，馬蹄形的連接板3.3上部分延伸出來與髖關節的合頁鉸接3.2連接；

所述膝關節屈伸機構包括大腿連接件6.1、前搖桿6.3、后搖桿6.4、小腿連接件6.2、雙作用液壓缸6.5、限位機構6.8；大腿連接件、小腿連接件分別與大小腿主體相連，前搖桿6.3、后搖桿6.4分別鉸接在大腿連接件與小腿連接件間，將大、小腿連接在一起；雙作用液壓缸的一端固定于小腿連接件后側轉軸處，另一端固定在大腿的鉸接處，作為動力元件控制大小腿的開合；限位機構6.8位于大腿連接件的前端，限制前搖桿的位置，以保證小腿不會反方向屈伸；

大腿機構包括大腿主體3.1，大腿支撐板6.6，液壓缸鉸接件6.7；大腿支撐板6.6陷于大腿主體5的T型槽內；大腿支撐板6.6前面開有一排螺栓孔，中間螺栓孔與大腿主體連接，通過螺栓壓緊，前面的螺栓孔與鉸接件6.7.1相連；鉸接件6.7.1另一端與髖關節液壓缸6.7相連；調整長度的時候兩排螺栓孔配合調整，將液壓缸的行程控制在合適的范圍內；

小腿機構包括小腿連接件6.2和小腿支撐板6.10；支撐板中間有一排螺栓孔，陷在T型槽內，由螺栓固定壓緊，用來調整小腿的使用有效長度；

兩軸踝關節包括屈/伸轉軸8.1、外展/內收轉軸8.2，屈/伸轉軸外層壓有一條彈性鋼板8.3，鋼板的另一側開有槽孔與腳底板相連，運動中鋼板的彈性力逐漸平衡身體重力，將自由度限制在一定范圍內，開有的槽孔適應彎曲產生的形變；踝關節液壓缸8.5連接在小腿支撐板與外展/內收轉軸8.2之間，控制腳底板擺動。

大腿連接件6.1的前端陷于小腿連接件6.2的凹陷6.9處，類似人體骨骼結構且凹陷深度控制小腿后擺的角度，使其外骨骼膝蓋運動范圍處于人體正常角度之內。

髖關節的內收/外展旋轉軸位于人體臀部后側，實現了與人體關節中心軸一致，不會影響坐立。

本發明的工作過程如下：

使用者穿戴外骨骼，根據穿戴者的身體尺寸，調整髖關節的寬度，大小腿的長度，保證人體的關節軸線節正對外骨骼的關節軸線。腰板至于人體后腰部，背板通過綁帶背于背部，腳底板與人體足部相連接。

當使用者進行下肢康復運動時，髖關節液壓缸控制髖關節屈/伸機構，完成大腿前后擺動，膝蓋液壓缸控制膝蓋屈/伸機構，完成膝蓋的擺動。使用者行走時腿部需要側向抬腿時，髖關節的內收/外展機構隨人體運動，當需要轉彎時，髖關節旋內/旋外機構隨人體運動。當遇到不平整傾斜的地面時，踝關節外外展/內收機構輕微旋轉以適應地面的角度，彈性鋼板起到輔助支撐作用。腳板處的合頁貼合運動中彎曲的腳掌。
