本發明涉及醫療器械領域，尤其涉及一種主動脈夾層支架型血管。

背景技術：

主動脈夾層是由主動脈血管結構發生病理變化，內膜破裂，血流流入內膜和外膜，形成假腔所致。對于a型主動脈夾層，當代醫學的治療方法之一是采用全弓置換+降主動脈植入術中支架，消滅假腔，封堵動脈內膜的破口。術者將主動脈前壁切開，將支架通過導管置入降主動脈。在手術的過程中，為了縮短停循環時間，保證下半身具備充足的血液，需要從股動脈開口，進行血液逆行灌注。但是，這種股動脈逆行灌注的方式，容易引發并發癥。

技術實現要素：

本發明的目的是提供一種主動脈夾層支架型血管，在手術過程中可以直接通過支架上設置的分支管進行血液灌注，縮短停循環時間，無需進行股動脈切開，減少手術的創傷，縮短手術時間，也避免了股動脈血液逆行灌注引發的并發癥。

為了達到上述目的，本發明提供如下技術方案：

主動脈夾層支架型血管，包括金屬支架，所述支架的外部附著覆膜，還包括人工血管，所述人工血管的管壁上設置分支管，所述人工血管的一端與所述支架一端表面附著的覆膜連接，所述分支管用于術中血液灌注。覆膜附著在支架的外部，形成管狀。形成管狀的覆膜的一端與人工血管連接，人工血管還連接分支管。在手術過程中，將主動脈的根部切斷，將支架通過導管置入動脈內膜的破口處。同時，通過向分支管內灌注血液，使灌注的血液用于下半身組織的血液供給，縮短停循環時間，無需進行股動脈切開，減少手術的創傷，縮短手術時間，也避免了股動脈血液逆行灌注引發的并發癥。

在一種優選的實施方式中，所述分支管的內徑為8mm。

在一種優選的實施方式中，所述人工血管的內徑為24,26,28或30mm，所述支架的直徑為24,26,28或30mm，所述人工血管的內徑與所述支架的直徑一樣。人工血管的內徑與支架的直徑一樣以便人工血管能夠與支架外表面的覆膜光滑連接。四種尺寸的支架以滿足不同身高、體重病患的需求。

在一種優選的實施方式中，所述分支管與所述支架之間的距離為0.8-1.2cm，所述支架血管的長度為8、10或12cm，所述人工血管的長度為4.5-5.5cm。

在一種優選的實施方式中，所述支架包括多個金屬環，所述金屬環之間依次連接形成管狀網架。

在一種優選的實施方式中，所述金屬環為曲線環。

在一種優選的實施方式中，所述人工血管與所述覆膜的連接處設置過渡段，所述過渡段內壁設置定位環，所述定位環的側面開設卡槽，所述卡槽與所述支架的曲線環卡接。

在一種優選的實施方式中，所述金屬支架采用不銹鋼或記憶合金制成。

在一種優選的實施方式中，所述覆膜采用膨體聚四氟乙烯或滌綸制成。

本發明的有益效果為：

本發明中，形成管狀的覆膜的一端與人工血管連接，同時，人工血管還連接分支管。在手術過程中，通過向分支管內灌注血液，使灌注的血液用于下半身組織的血液供給，縮短停循環時間，無需進行股動脈切開，減少手術的創傷，縮短手術時間，也避免了股動脈血液逆行灌注引發的并發癥。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

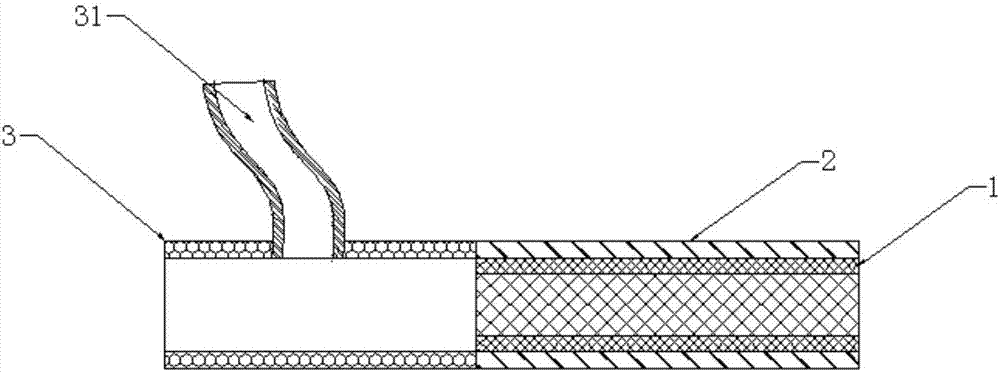

圖1為主動脈夾層支架型血管的一種實施方式的結構示意圖；

圖2為主動脈夾層支架型血管的一種實施方式的剖視圖；

圖3為支架的一種實施方式的結構示意圖；

圖4為支架的另一種實施方式的結構示意圖；

圖5為主動脈夾層支架型血管的另一種實施方式的剖視圖；

圖6為定位環的一種實施方式的側面結構圖；

圖7為定位環與支架的連接示意圖；

圖8為主動脈夾層支架型血管的一種實施方式的尺寸圖。

具體實施方式

下面將結合本發明的附圖，對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

結合圖1-2，本實施例提供的主動脈夾層支架型血管，包括支架1、覆膜2以及人工血管3。支架1為圓筒狀，由鎳鈦合金絲編織而成，重量輕且形狀可復原。覆膜2采用膨體聚四氟乙烯制成，粘貼在圓筒狀支架1的外部。人工血管3一端與支架1一端表面附著的覆膜2連接，使人工血管3與覆膜2連接形成管狀結構。人工血管3的管壁上設置分支管31，分支管31用于術中血液灌注。在手術過程中，將主動脈的根部切斷，將支架1通過導管置入動脈內膜的破口處，并將覆膜2與主動脈進行縫合，人工血管3與另一邊主動脈縫合。同時，通過向分支管31灌注血液，使灌注的血液用于下半身組織的血液供給，無需進行股動脈切開，減少手術的創傷，縮短手術時間，也避免了股動脈血液逆行灌注引發的并發癥。

為了保證分支管內灌注的血液足夠于下半身的血液供給，在一種實施方式中，分支管31的內徑為8mm。人工血管的內徑可以有四種尺寸，分別為24,26,28或30mm。同樣地，支架1的直徑可以有四種尺寸，分別為24,26,28或30mm。人工血管31的內徑與支架1的直徑一樣，以使兩者能夠光滑地連接。這四種尺寸的主動脈夾層支架型血管能夠適用于不同身高和體重的病患。

如圖8，分支管31與支架1之間的距離l1為1cm，支架1的長度l2為8、10或12cm，人工血管3的長度l3為5cm。采用不同長度的支架，適用于不同的假腔長度。

在一種實施方式中，如圖3，支架1包括多個金屬環10。金屬環10之間通過金屬絲依次連接形成管狀網架。金屬環和金屬絲都采用鎳鈦合金絲制成。

為了防止支架1與覆膜2之間粘貼不緊密，支架1從覆膜2中滑動至人工血管3中，在一種優選的實施方式中，人工血管3與覆膜2之間采用過渡段4連接。過渡段4的內壁設置定位環40。過渡段4與定位環40通過膨體聚四氟乙烯一次成型。如圖4，金屬環10為曲線環，即金屬絲為波浪形的曲線，將曲線金屬絲首尾連接形成凹凸曲線環。兩兩金屬環10連接時，一個曲線環的凹線部分與另一個曲線環的凸線部分連接，使形成管狀后的支架1的兩端都具備凹凸的曲線結構。如圖5-7，定位環40的兩側面開設多個卡槽401。卡槽401的數量與位置與支架1端面上的曲線環的凹凸曲線結構相匹配，使支架1端面的曲線環與卡槽401卡接。通過將支架1端面的金屬環10固定在卡槽401內，從而固定了支架1的位置，防止支架1產生滑動。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應以所述權利要求的保護范圍為準。

技術特征：

技術總結
本發明提供主動脈夾層支架型血管，包括金屬支架，所述支架的外部附著覆膜，還包括人工血管，所述人工血管的管壁上設置分支管，所述人工血管的一端與所述支架一端表面附著的覆膜連接，所述分支管用于術中血液灌注。覆膜附著在支架的外部，形成管狀。形成管狀的覆膜的一端與人工血管連接，人工血管還連接分支管。在手術過程中，將主動脈的根部切斷，將支架通過導管置入動脈內膜的破口處。同時，通過向分支管內灌注血液，使灌注的血液用于下半身組織的血液供給。采用本發明的主動脈夾層支架，縮短停循環時間，無需進行股動脈切開，減少手術的創傷，縮短手術時間，也避免了股動脈血液逆行灌注引發的并發癥。

技術研發人員：吳龍;董念國;張凱倫;李華東
受保護的技術使用者：吳龍;董念國
技術研發日：2017.04.28
技術公布日：2017.09.01
