本發明涉及藥物反應預測，具體涉及一種基于圖神經網絡與卷積神經網絡的藥物反應預測方法。

背景技術：

1、癌癥的異質性極大地影響了癌癥的治療結果。體外預測藥物反應有望幫助制定個性化的治療方案。近年來，人們提出了幾種基于機器學習和深度學習的計算模型來預測體外藥物反應。然而，這些方法中的大多數基于單一藥物描述(例如藥物結構)捕獲藥物特征，而沒有考慮藥物與生物實體之間的關系(例如靶點、疾病和副作用)。此外，這些方法大多分別收集藥物和細胞系的特征，而沒有考慮藥物和細胞系之間的成對相互作用。

2、因此，能夠在體外預測藥物反應有望幫助醫生針對不同類型的腫瘤進行特異性治療，同時最大限度地減少對患者的藥物毒性并節省醫療費用。最近，高通量篩選技術為研究人員在體外分析癌癥基因組模式和測量候選藥物敏感性鋪平了道路。因此，基于患者臨床分子特征準確穩健地發現抗癌藥物反應成為精準醫學時代的重大挑戰。基于多患者的組學數據以及已知的藥物反應數據對未知的細胞系或病例進行精準預測是解決這一挑戰的有效手段。此外，在傳統的卷積神經網絡基礎上引入圖神經網絡，提取不同結構的特征，有利于提高對藥物反應預測的精度，并且，在預測藥物反應時，引物多種與藥物相關或與細胞系相關的數據同樣有利于對于藥物反應的預測。

3、綜上，使用體內驗證的實驗室方法十分耗時耗力，僅使用藥物數據和細胞系數據卻又忽略了二者的信息交互，使用單一的卷積神經網絡或者多層感知機網絡卻又忽略了藥物分子的結構信息。為此，提出一種基于圖神經網絡與卷積神經網絡的藥物反應預測方法。

技術實現思路

1、本發明所要解決的技術問題在于：如何提取到有關于藥物和細胞系的代表性特征，在得到代表性特征時，如何使得兩種代表性特征可進行特征交互，通過機器實現自動預測，降低實驗室研究成本，提供了一種基于圖神經網絡與卷積神經網絡的藥物反應預測方法。

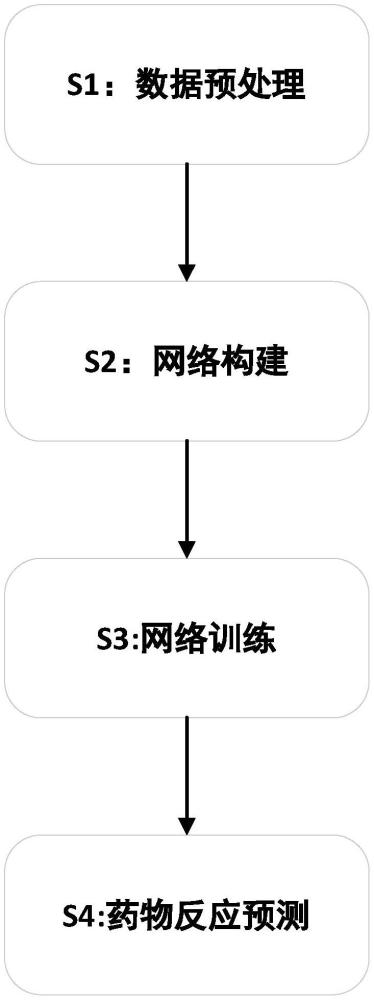

2、本發明是通過以下技術方案解決上述技術問題的，本發明包括以下步驟：

3、s1：數據預處理

4、獲取藥物的smiles序列所需細胞系的基準數據集，并且根據任務需求對藥物的smiles序列以及缺失值進行預處理；

5、s2：網絡構建

6、構建藥物反應預測網絡，藥物反應預測網絡包括多個輸入分支、拼接模塊與回歸器，各輸入分支得到對應的特征向量，通過拼接模塊拼接改后輸入回歸器中進行預測工作，其中，輸入分支包括兩條信息交互融合分支、一條藥物分子圖提取分支，信息交互融合分支通過多層感知機與二維卷積神經網絡進行藥物信息自身的交互融合工作以及其與細胞系信息的交互融合工作，藥物分子圖提取分支通過圖同構神經網絡進行藥物分子圖特征向量的提取工作；

7、s3：網絡訓練

8、按照設定的比例對預處理后得到的數據集進行劃分，并利用訓練集對藥物反應預測網絡進行訓練，得到訓練后且滿足性能指標的藥物反應預測模型；

9、s4：藥物反應預測

10、將測試集中的細胞系數據與未知的藥物數據輸入藥物反應預測模型進行預測，獲取預測結果。

11、更進一步地，在所述步驟s1中，具體處理過程如下：

12、s11：對藥物的smiles序列進行編碼，得到6個藥物分子指紋矩陣，并基于smiles序列自身的化學結構構建藥物分子圖，同時引入6個藥物與生物實體相關信息矩陣，結合4個細胞系矩陣，共得到16個數據矩陣，其中，6個藥物分子指紋矩陣、6個藥物與生物實體相關信息矩陣均為藥物矩陣，共12個，藥物與生物實體相關信息矩陣也即藥物實體矩陣；

13、s12：將細胞系與藥物之間反應數據具有缺失值的進行剔除，獲取最終的數據集；

14、s13：對于上述的16個數據矩陣，使用切比雪夫距離進行處理，得到對應的16個相似性矩陣。

15、更進一步地，在所述步驟s11中，6個藥物分子指紋矩陣分別為拓展連接指紋圖譜矩陣、pubchem子結構指紋圖譜矩陣、日光指紋圖譜矩陣、rdkit?2d歸一化指紋圖譜矩陣、可解釋子結構分區指紋圖譜矩陣和擴展簡圖指紋圖譜矩陣；6個藥物實體矩陣分別為藥物之間的聯合相互作用矩陣、藥物與靶標相互作用矩陣、藥物與已知疾病之間的相互作用矩陣、藥物與mirna之間的相互作用矩陣、藥物與癌癥之間的相互作用矩陣、藥物與細胞系對的ic50值矩陣；4個細胞系矩陣分別為基因表達數據矩陣、拷貝數突變數據矩陣、基因突變數據矩陣、細胞系與藥物對的ic50值矩陣。

16、更進一步地，在所述步驟s13中，相似性矩陣的計算公式如下：

17、

18、其中，vx和vy分別表示矩陣的第x行和第y行，分別表示vx和vy的第z個元素。

19、更進一步地，在所述步驟s2中，第一條信息交互融合分支用于實現藥物信息自身的信息交互融合，包括第一內積單元與第一外積單元；

20、在第一內積單元中：

21、對6個藥物實體嵌入向量di與6個藥物分子指紋嵌入向量dj進行內積運算：

22、

23、其中，⊙表示內積運算，i與j表示內積運算時藥物實體矩陣嵌入向量與藥物分子指紋嵌入向量的編號；

24、經過內積運算得到36個不同的交互向量來表示藥物實體矩陣嵌入向量與藥物分子指紋嵌入向量的內積輸出；

25、使用多層感知機mlpinner1對上述得到的內積輸出進行特征提取操作，得到第一內積特征向量，其中，多層感知機mlpinner1包括4個全連接層，4個全連接層的神經元數量分別為1024、1024、512、128；

26、在第一外積單元中：

27、對6個藥物實體嵌入向量di與6個藥物分子指紋嵌入向量dj進行外積運算：

28、

29、其中，表示外積運算；

30、經過外積運算得到一組通道數為36的特征交互圖來表示藥物實體矩陣嵌入向量與藥物分子指紋嵌入向量的外積輸出；

31、使用二維卷積神經網絡cnn1對上述得到的外積輸出進行特征提取操作，得到第一外積特征向量，其中，二維卷積神經網絡cnn1包括兩組殘差塊，對應的特征提取的過程如下：

32、gi+1＝triplet?attention(γ(gi))+triplet?attention(δ(gi,wi′))

33、其中，殘差塊包括直接映射部分γ(gi)與殘差部分δ(gi,wi′)，在直接映射部分、殘差部分的最后加入了三重注意力機制triplet?attention。

34、更進一步地，在所述步驟s2中，第二條信息交互融合分支用于實現細胞系與藥物之間的信息交互融合，包括第二內積單元與第二外積單元；

35、在第二內積單元中：

36、對12個藥物嵌入向量d′x與4個細胞系嵌入向量c′y進行內積運算：

37、

38、其中，⊙表示內積運算，x與y表示內積運算時藥物嵌入向量與細胞系嵌入向量的編號；

39、經過內積運算得到48個不同的交互向量來表示藥物嵌入向量與細胞系嵌入向量的內積輸出；

40、使用多層感知機mlpinner2對上述得到的內積輸出進行特征提取操作，獲取第二內積特征向量，其中，多層感知機mlpinner2包括4個全連接層，4個全連接層的神經元數量分別為1024、1024、512、128；

41、在第二外積單元中：

42、對12個藥物嵌入向量d′x與4個細胞系嵌入向量c′y進行外積運算：

43、

44、其中，表示外積運算；

45、經過外積運算得到一組通道數為48的特征交互圖來表示藥物嵌入向量與細胞系嵌入向量的外積輸出；

46、使用二維卷積神經網絡cnn2對上述得到的外積輸出進行特征提取操作，獲取第二外積特征向量，其中，二維卷積神經網絡cnn2包括兩組殘差塊，對應的特征提取的過程如下：

47、fi+1＝triplet?attention(α(fi))+triplet?attention(β(fi,wi))

48、其中，殘差塊包括直接映射部分α(fi)與殘差部分β(fi,wi)，在直接映射部分、殘差部分的最后加入了三重注意力機制triplet?attention。

49、更進一步地，所述藥物嵌入向量包括藥物實體嵌入向量、藥物分子指紋嵌入向量，所述藥物嵌入向量的獲取方式如下：對藥物矩陣對應的相似性矩陣按照設定的batchsize進行處理，即得到初步嵌入向量，將初步嵌入向量與對應的藥物特征變換矩陣相乘，即可得到藥物嵌入向量；

50、所述細胞系嵌入向量的獲取方式如下：對細胞系矩陣對應的相似性矩陣按照設定的batchsize進行處理，即得到初步嵌入向量，將初步嵌入向量與對應的細胞系特征變換矩陣相乘，即可得到細胞系嵌入向量。

51、更進一步地，在所述步驟s2中，所述藥物反應預測網絡還包括融合特征提取分支、藥物實體矩陣全局特征提取分支、藥物分子指紋矩陣全局特征提取分支與細胞系矩陣全局特征提取分支；

52、在所述融合特征提取分支中，使用snf算法對12個藥物矩陣進行融合，得到一個融合矩陣fuse?feature，利用多層感知機mlpfuse對其進行特征提取，得到融合特征向量，其中，多層感知機mlpfuse包括2個全連接層，2個全連接層的神經元數量分別為128、128；

53、在所述藥物實體矩陣全局特征提取分支中，對于藥物實體總矩陣dtotal，使用多層感知機mlpdrug進行整體特征的提取，得到第一藥物全局特征向量，其中，多層感知機mlpdrug包括2個全連接層，2個全連接層的神經元數量分別為128、128，藥物實體總矩陣dtotal通過6個藥物實體矩陣對應的相似性矩陣經過拼接得到；

54、在所述藥物分子指紋矩陣全局特征提取分支中，在藥物分子指紋矩陣全局特征提取分支中，對編碼后得到的6個藥物分子指紋矩陣對應的相似性矩陣進行拼接，得到拼接后的藥物分子指紋總矩陣，使用三次堆疊的一維卷積模塊進行特征提取，得到第二藥物全局特征向量；

55、在所述細胞系矩陣全局特征提取分支中，對于細胞系總矩陣ctotal，使用多層感知機mlpcell進行整體特征的提取，得到細胞系全局特征向量，其中，多層感知機mlpcell包括2個全連接層，2個全連接層的神經元數量分別為128、128，細胞系總矩陣ctotal通過4個細胞系矩陣對應的相似性矩陣經過拼接得到。

56、更進一步地，在所述步驟s2中，使用三層結構的圖同構神經網絡提取藥物分子圖數據，并把每一層的輸出進行拼接，在網絡中加入跳躍連接以及全局最大池化層進行處理。

57、更進一步地，在所述步驟s3中，采用均方誤差損失函數作為網絡訓練的損失函數：

58、

59、其中，f(x)代表預測值，y代表真實值，n表示為樣本的個數。

60、本發明相比現有技術具有以下優點：該基于圖神經網絡與卷積神經網絡的藥物反應預測方法，采用了卷積神經網絡與圖神經網絡結合的方法，加入了藥物分子圖數據，引入了藥物分子的結構特征，使得最終的回歸預測更佳精準；對于來源于序列的藥物分子指紋全局特征使用堆疊的一維卷積模塊進行特征提取，強化了鄰域信息；通過設計的信息交互融合分支，不僅實現了對藥物特征與細胞系特征的信息交互，同樣實現了藥物反應信息與藥物smiles序列信息之間的交互，得到的新特征向量提高了模型的預測性能。
