本技術涉及醫療器械，具體為一種防外滲化療給藥器。

背景技術：

1、腫瘤科和內科、外科、婦產科和兒科一樣，是臨床醫學的二級學科，分為腫瘤內科、腫瘤放射治療科和腫瘤外科等，腫瘤內科主要從事各種良、惡性腫瘤的內科治療。

2、由于腫瘤內科進行化療過程中，需要使用到給藥器將化療藥物輸入到患者體內，現有的給藥器結構功能較為單一，常常為工作人員手動控制給藥器注射藥物，醫務人員不能有效控制力度，容易導致藥物沿著針眼滲出，不僅造成藥液的浪費，同時較為費時費力，增加工作人員的勞動強度，且現有給藥器不具有加熱功能，在冬天注射藥物時，患者舒適性較差，因此，需要提供一種防外滲化療給藥器，以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種防外滲化療給藥器，解決了上述背景中提到的問題。

2、本實用新型提供如下技術方案：一種防外滲化療給藥器，包括：

3、主體外殼，所述主體外殼一側開設有儲液槽；

4、活塞頭，所述活塞頭設置于儲液槽內部；

5、針頭，所述針頭通過管道與儲液槽的排液口連接；

6、所述活塞頭背離儲液槽排液口一側設置有活塞桿，所述主體外殼背離儲液槽一側內部開設有安裝槽，所述安裝槽內部與外側設置有驅動組件，所述主體外殼遠離儲液槽一側側面中心設置有控制器，所述安裝槽內部底面中端設置有蓄電池，所述控制器與蓄電池電性連接；

7、所述驅動組件包括驅動螺桿，所述驅動螺桿可轉動的設置于安裝槽內部。

8、優選的，所述驅動組件還包括有驅動電機、驅動管與連接板，所述驅動電機與蓄電池電性連接，所述驅動電機設置于安裝槽內部靠近針頭一端，所述驅動螺桿一端與驅動電機輸出端固定連接，所述驅動螺桿遠離驅動電機一端與驅動管螺紋連接。

9、優選的，所述驅動管遠離驅動電機一端穿過安裝槽側壁與連接板連接，所述連接板遠離驅動管一端與活塞桿連接，所述驅動管上端表面固定設置有t型滑條，所述驅動管通過t型滑條與主體外殼滑動連接。

10、優選的，所述活塞桿遠離活塞頭一端固定設置有螺紋凸軸，所述螺紋凸軸穿過連接板上的穿孔并螺紋連接限位螺母。

11、優選的，所述主體外殼內部且位于安裝槽與儲液槽之間開設有加熱槽，所述加熱槽內部設置有加熱片，所述加熱片與蓄電池電性連接。

12、優選的，所述主體外殼靠近儲液槽一側上端表面開設有可視窗口，所述可視窗口表面設置有刻度線。

13、優選的，所述主體外殼上端表面且位于可視窗口一側設置有蓋板，所述蓋板可拆卸。

14、優選的，所述主體外殼背離蓋板一側表面四角均設置有束緊帶，所述束緊帶端部設置有相互配合的魔術貼。

15、與現有技術對比，本實用新型具備以下有益效果：

16、1、該防外滲化療給藥器，通過設置有驅動組件，驅動電機工作，可有效帶動驅動螺桿轉動，驅動螺桿轉動并在t型滑條的限位作用下，實現驅動管向靠近驅動電機一側移動，通過連接板與活塞桿帶動活塞頭同步移動，活塞頭可將儲液槽內部的藥液推出，完成對病人的藥液注射，省時省力，避免人工操作給藥器不好控制力度，導致藥液外滲的問題。

17、2、該防外滲化療給藥器，通過設置有束緊帶與魔術貼，可將該防外滲化療給藥器固定在患者的手臂上，保證整體的穩定性，從而避免因針頭晃動，導致藥液外滲的問題出現，在冬天，儲液槽內部的藥液溫度較低，通過加熱片通電加熱，可有效使得儲液槽內部的藥液升溫，保證患者注射藥液時的舒適性。

技術特征：

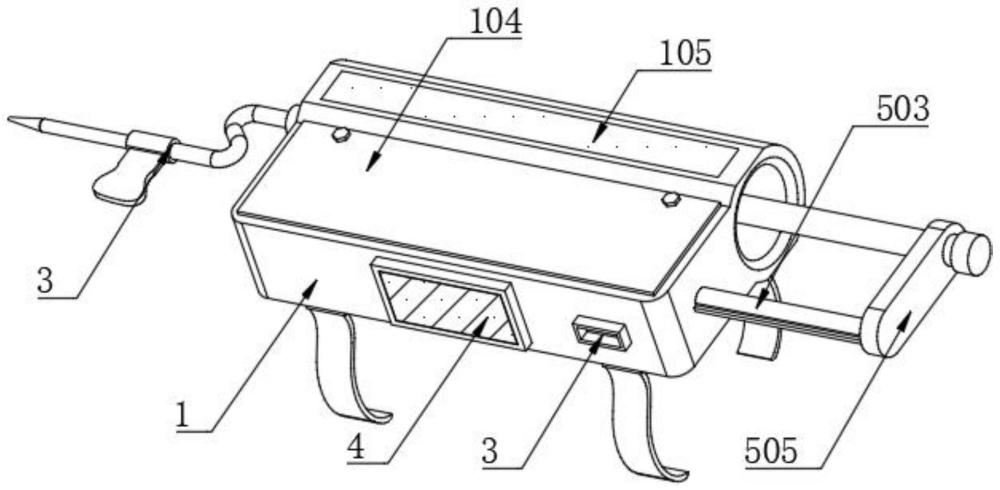

1.一種防外滲化療給藥器，包括：

2.根據權利要求1所述的一種防外滲化療給藥器，其特征在于，所述驅動組件(5)還包括有驅動電機(501)、驅動管(503)與連接板(505)，所述驅動電機(501)與蓄電池(7)電性連接，所述驅動電機(501)設置于安裝槽(101)內部靠近針頭(3)一端，所述驅動螺桿(502)一端與驅動電機(501)輸出端固定連接，所述驅動螺桿(502)遠離驅動電機(501)一端與驅動管(503)螺紋連接。

3.根據權利要求2所述的一種防外滲化療給藥器，其特征在于，所述驅動管(503)遠離驅動電機(501)一端穿過安裝槽(101)側壁與連接板(505)連接，所述連接板(505)遠離驅動管(503)一端與活塞桿(201)連接，所述驅動管(503)上端表面固定設置有t型滑條(504)，所述驅動管(503)通過t型滑條(504)與主體外殼(1)滑動連接。

4.根據權利要求3所述的一種防外滲化療給藥器，其特征在于，所述活塞桿(201)遠離活塞頭(2)一端固定設置有螺紋凸軸，螺紋凸軸穿過連接板(505)上的穿孔并螺紋連接限位螺母(202)。

5.根據權利要求1所述的一種防外滲化療給藥器，其特征在于，所述主體外殼(1)內部且位于安裝槽(101)與儲液槽(102)之間開設有加熱槽(103)，所述加熱槽(103)內部設置有加熱片(6)，所述加熱片(6)與蓄電池(7)電性連接。

6.根據權利要求1所述的一種防外滲化療給藥器，其特征在于，所述主體外殼(1)靠近儲液槽(102)一側上端表面開設有可視窗口(105)，所述可視窗口(105)表面設置有刻度線。

7.根據權利要求6所述的一種防外滲化療給藥器，其特征在于，所述主體外殼(1)上端表面且位于可視窗口(105)一側設置有蓋板(104)，所述蓋板(104)可拆卸。

8.根據權利要求7所述的一種防外滲化療給藥器，其特征在于，所述主體外殼(1)背離蓋板(104)一側表面四角均設置有束緊帶(8)，所述束緊帶(8)端部設置有相互配合的魔術貼。

技術總結
本技術涉及醫療器械技術領域，且公開了一種防外滲化療給藥器，包括主體外殼、活塞頭與針頭，主體外殼一側開設有儲液槽，活塞頭設置于儲液槽內部，活塞頭背離儲液槽排液口一側設置有活塞桿，主體外殼背離儲液槽一側內部開設有安裝槽，安裝槽內部與外側設置有驅動組件，主體外殼遠離儲液槽一側側面中心設置有控制器。該防外滲化療給藥器，通過設置有驅動組件，驅動電機工作，可有效帶動驅動螺桿轉動，驅動螺桿轉動并在T型滑條的限位作用下，實現驅動管向靠近驅動電機一側移動，通過連接板與活塞桿帶動活塞頭同步移動，完成對病人的藥液注射，省時省力，避免人工操作給藥器不好控制力度，導致藥液外滲的問題。

技術研發人員：賴佛寶,李秋萍
受保護的技術使用者：福建省龍巖市第一醫院
技術研發日：20240321
技術公布日：2025/4/28
