本技術涉及醫療器械，特別涉及一種便于拆裝的吸煙電刀筆。

背景技術：

1、電刀筆是一種取代機械手術刀進行組織切割的電外科設備，廣泛應用于外科手術。電刀筆通過電極端部產生的高頻高壓電流，在與肌體接觸時對肌體組織進行加熱，實現對肌體組織的分離和凝固，從而起到切割和止血的目的，具有快速止血、出血少、防止細菌感染、病人術后愈合好等優點。

2、在外科手術中，電刀筆與皮膚接觸時會產生大量的熱，從而產生煙霧，不僅污染環境，還會影響病人和醫生的健康，因此具有吸煙功能的電刀筆應運而生，通過電刀筆設置有吸煙通道，并通過連接有吸風機的吸煙管將煙霧吸走。但是相關技術中，為了便于大批量生產，大多數具有吸煙功能的電刀筆為一體化設計，無法進行拆卸，不便于進行后續的維護保養，特別是電刀筆內部出現損壞的情況。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種便于拆裝的吸煙電刀筆，能夠通過采用拼接式的外殼，便于拆裝以使得工作人員能夠進行電刀筆內部的維護保養，結構簡單，操作便捷，并且易于加工。

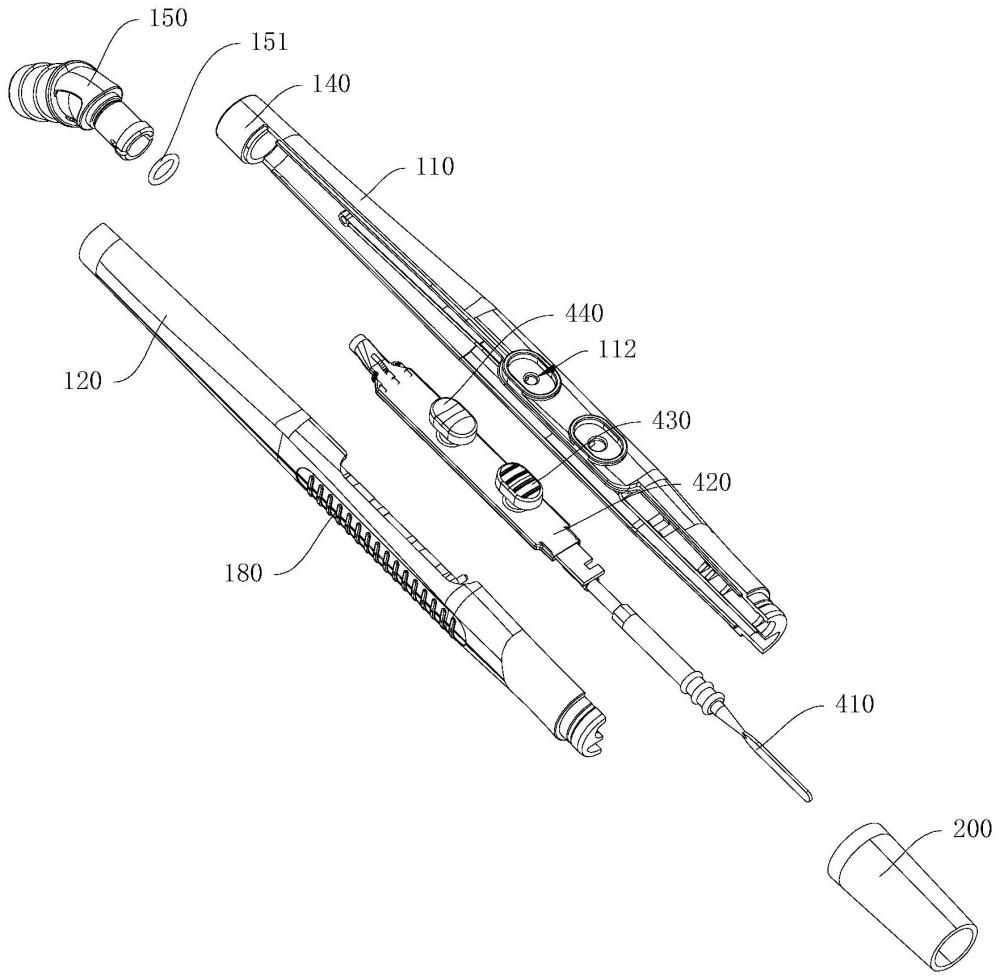

2、根據本實用新型提出的一種便于拆裝的吸煙電刀筆，包括外殼、聚煙罩、導煙管和電刀組件，所述外殼設有腔體，所述腔體包括導氣腔和安裝腔，所述導氣腔與所述安裝腔相互隔斷，所述外殼包括第一殼體和第二殼體，所述第一殼體與所述第二殼體相互拼接以圍成所述腔體，所述第一殼體的外壁朝向所述第二殼體的一側設置有兩個第一凸條，兩個第一凸條分別位于所述第一殼體的相對兩側，所述第一凸條沿所述第一殼體的長度方向延伸，所述第二殼體的外壁對應設置有兩個第一插槽，所述第一凸條能夠插設于所述第一插槽；所述聚煙罩連接所述外殼的一端，并通過連接結構限定所述第一殼體和所述第二殼體，所述聚煙罩連通所述導氣腔；所述導煙管的一端連接于所述外殼遠離所述聚煙罩的一端，所述導煙管連通所述導氣腔，所述導煙管的另一端連接有吸風裝置；所述電刀組件包括電極和電路板，所述電路板裝設于所述安裝腔，所述電極的一端與所述電路板電性連接，所述電極的另一端伸出所述聚煙罩。

3、根據本實用新型上述實施例的，至少具有如下有益效果：

4、本實用新型實施例提供的便于拆裝的吸煙電刀筆通過采用第一外殼與第二外殼相互拼接的方式，使得電刀筆的外殼在需要時能夠便捷地拆開，從而對電刀筆的內部進行維護保養。通過在第一殼體上設置有兩個第一凸條，并在第二殼體上設置有對應的兩個第一插槽，則能夠通過第一凸條與第一插槽的配合以實現第一殼體與第二殼體的拼合，拼合前先將電刀組件安裝于第一殼體內，拼合后將外殼用于操作電極的一端插入聚煙罩，并通過連接結構固定聚煙罩與外殼，使得第一殼體與第二殼體無法分開，外殼的另一端連接上導煙管，即可完成電刀筆的安裝，假若需要拆卸電刀筆，只需拆下導煙管，然后解除連接結構以拆下聚煙罩，使得第一殼體與第二殼體能夠分離即可，結構簡單，操作便捷，便于維護保養，并且易于加工，減少了生產成本。

5、根據本實用新型的一些實施例，所述外殼靠近所述聚煙罩的一端外周壁設置有第一環形槽，所述第一環形槽的底壁中部周向設置有第二環形槽，所述連接結構包括設于所述聚煙罩內周壁的第一凸環，所述聚煙罩的端部套設于所述第一環形槽，所述聚煙罩的端面抵接所述第一環形槽的側壁，所述第一凸環卡入所述第二環形槽。

6、根據本實用新型的一些實施例，所述聚煙罩具有彈性，所述第一環形槽的外徑小于所述聚煙罩的內徑。

7、根據本實用新型的一些實施例，還包括連接頭，所述連接頭設置有通孔，沿所述通孔的軸向，所述連接頭具有第一端部和第二端部，所述第一殼體遠離所述聚煙罩的一端連接于所述第一端部的一側，所述第一端部的另一側外周壁設置有第三環形槽，所述第二殼體遠離所述聚煙罩的端面外側周向設置有第二凸環，所述第二凸環能夠扣合于所述第三環形槽，所述導煙管連接于所述第二端部并通過所述通孔連通所述導氣腔。

8、根據本實用新型的一些實施例，還包括轉動頭，所述轉動頭一端可轉動連接于所述通孔，所述通孔的內壁與所述轉動頭之間設置有橡膠圈，所述轉動頭的另一端連接所述導煙管，所述導煙管通過所述轉動頭連通所述通孔。

9、根據本實用新型的一些實施例，所述第一殼體朝向所述第二殼體的一側設置有第一隔板，所述第二殼體對應設置有第二隔板，所述第一隔板與所述第二隔板拼接，以將所述腔體分隔為所述導氣腔與所述安裝腔。

10、根據本實用新型的一些實施例，所述第一隔板的頂部設置有第二凸條，所述第二凸條沿著所述第一隔板的長度方向延伸，所述第二隔板的頂部對應設置有第二插槽，所述第二凸條能夠插設于所述第二插槽。

11、根據本實用新型的一些實施例，所述第一凸條的頂部截面為三角形，所述第一插槽的底部形狀與所述第一凸條的頂部形狀相適應；所述第二凸條的頂部截面為三角形，所述第二插槽的底部形狀與所述第二凸條的頂部形狀相適應。

12、根據本實用新型的一些實施例，所述電刀組件還包括電源線，所述電源線的一端與所述電路板電性連接，所述電源線的另一端穿出所述腔體并連接有電源插頭。

13、根據本實用新型的一些實施例，所述第一殼體靠近所述安裝腔的一側外壁設置有兩個連通所述安裝腔的安裝槽，兩個所述安裝槽沿著所述第一殼體的長度方向依次布置，所述電刀組件還包括切割按鈕和電凝按鈕，所述切割按鈕和所述電凝按鈕分別裝設于兩個所述安裝槽，所述切割按鈕與所述電凝按鈕均與所述電路板電性連接。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種便于拆裝的吸煙電刀筆，其特征在于，包括：

2.根據權利要求1所述的便于拆裝的吸煙電刀筆，其特征在于，所述外殼靠近所述聚煙罩的一端外周壁設置有第一環形槽，所述第一環形槽的底壁中部周向設置有第二環形槽，所述連接結構包括設于所述聚煙罩內周壁的第一凸環，所述聚煙罩的端部套設于所述第一環形槽，所述聚煙罩的端面抵接所述第一環形槽的側壁，所述第一凸環卡入所述第二環形槽。

3.根據權利要求2所述的便于拆裝的吸煙電刀筆，其特征在于，所述聚煙罩具有彈性，所述第一環形槽的外徑小于所述聚煙罩的內徑。

4.根據權利要求1所述的便于拆裝的吸煙電刀筆，其特征在于，還包括連接頭，所述連接頭設置有通孔，沿所述通孔的軸向，所述連接頭具有第一端部和第二端部，所述第一殼體遠離所述聚煙罩的一端連接于所述第一端部的一側，所述第一端部的另一側外周壁設置有第三環形槽，所述第二殼體遠離所述聚煙罩的端面外側周向設置有第二凸環，所述第二凸環能夠扣合于所述第三環形槽，所述導煙管連接于所述第二端部并通過所述通孔連通所述導氣腔。

5.根據權利要求4所述的便于拆裝的吸煙電刀筆，其特征在于，還包括轉動頭，所述轉動頭一端可轉動連接于所述通孔，所述通孔的內壁與所述轉動頭之間設置有橡膠圈，所述轉動頭的另一端連接所述導煙管，所述導煙管通過所述轉動頭連通所述通孔。

6.根據權利要求1所述的便于拆裝的吸煙電刀筆，其特征在于，所述第一殼體朝向所述第二殼體的一側設置有第一隔板，所述第二殼體對應設置有第二隔板，所述第一隔板與所述第二隔板拼接，以將所述腔體分隔為所述導氣腔與所述安裝腔。

7.根據權利要求6所述的便于拆裝的吸煙電刀筆，其特征在于，所述第一隔板的頂部設置有第二凸條，所述第二凸條沿著所述第一隔板的長度方向延伸，所述第二隔板的頂部對應設置有第二插槽，所述第二凸條能夠插設于所述第二插槽。

8.根據權利要求7所述的便于拆裝的吸煙電刀筆，其特征在于，所述第一凸條的頂部截面為三角形，所述第一插槽的底部形狀與所述第一凸條的頂部形狀相適應；所述第二凸條的頂部截面為三角形，所述第二插槽的底部形狀與所述第二凸條的頂部形狀相適應。

9.根據權利要求1所述的便于拆裝的吸煙電刀筆，其特征在于，所述電刀組件還包括電源線，所述電源線的一端與所述電路板電性連接，所述電源線的另一端穿出所述腔體并連接有電源插頭。

10.根據權利要求9所述的便于拆裝的吸煙電刀筆，其特征在于，所述第一殼體靠近所述安裝腔的一側外壁設置有兩個連通所述安裝腔的安裝槽，兩個所述安裝槽沿著所述第一殼體的長度方向依次布置，所述電刀組件還包括切割按鈕和電凝按鈕，所述切割按鈕和所述電凝按鈕分別裝設于兩個所述安裝槽，所述切割按鈕與所述電凝按鈕均與所述電路板電性連接。

技術總結
本技術公開了一種便于拆裝的吸煙電刀筆，包括外殼、聚煙罩、導煙管和電刀組件，外殼設有腔體，腔體包括導氣腔和安裝腔，導氣腔與安裝腔相互隔斷，外殼包括第一殼體和第二殼體，第一殼體與第二殼體相互拼接以圍成腔體，第一殼體的外壁朝向第二殼體的一側設置有兩個第一凸條，第二殼體的外壁對應設置有兩個第一插槽，第一插槽與第一凸條一一對應，第一凸條能夠插設于第一插槽；聚煙罩套設于外殼的一端，并通過連接結構可拆卸連接于外殼以固定外殼，聚煙罩連通導氣腔；導煙管的一端連接于外殼遠離聚煙罩的一端，導煙管連通導氣腔。本技術實施例提供的便于拆裝的吸煙電刀筆能夠通過采用拼接式的外殼，以便于拆裝。

技術研發人員：陳曦,趙榮業
受保護的技術使用者：廣東百生醫療器械股份有限公司
技術研發日：20240322
技術公布日：2025/4/28
