本技術涉及醫療器具，尤其涉及一種眼部沖洗器。

背景技術：

1、眼科的全稱是眼病專科，是研究發生在視覺系統，包括眼球及與其相關聯的組織有關疾病的學科。眼科一般研究玻璃體、視網膜疾病，眼視光學，青光眼和視神經病變，白內障等多種眼科疾病。

2、眼科治療過程中，很多時候需要利用沖洗液對眼部進行沖洗，以達到除菌消炎、清除異物的作用。目前傳統的研發沖洗方式主要包括兩種：一是醫護人員手持沖洗頭直接對眼部進行沖洗，這種方式方便對沖洗角度、沖洗位置等進行把控，傳統常用的醫療器械(如注射器、沖洗管等)即可達到沖洗目的，二是采用佩戴式沖洗裝置，使用時，其直接佩戴在患者眼部，利用沖洗口進行沖洗，沖洗罩將廢液收集后，從排水口排出，這種方式能夠解決廢液收集的問題。

3、目前現有的眼部沖洗器無法對其進行組裝和拆卸，使得攜帶不便的同時不容易對其進行徹底的清潔和消毒，導致會滋生污垢和細菌，降低了沖洗器的衛生和安全性。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在無法對其進行組裝和拆卸，不便于對其攜帶和消毒，導致會滋生污垢和細菌，降低了沖洗器的衛生和安全性的缺點，而提出的一種眼部沖洗器。

2、為了實現上述目的，本實用新型采用了如下技術方案：

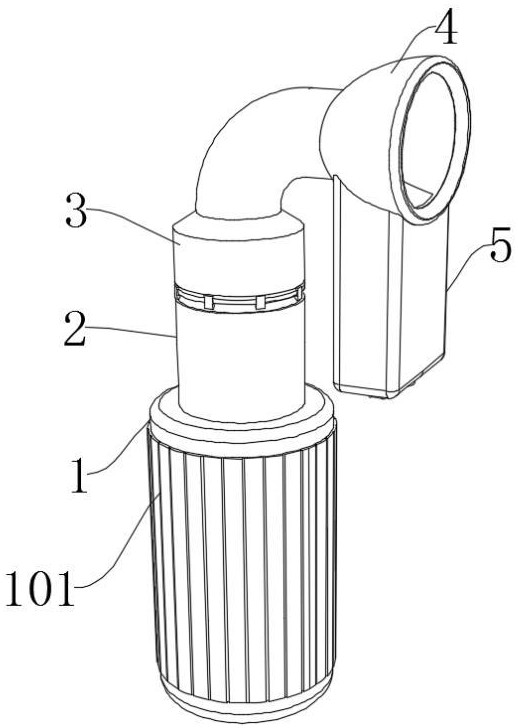

3、一種眼部沖洗器，包括：

4、儲液瓶，所述儲液瓶的開口處螺紋連接有連接頭，所述連接頭的頂部外圈開設有卡槽；

5、套管，所述套管的底部外圈固定設置有均勻分布的多個卡扣，所述套管的另一端固定連通有眼罩，所述眼罩的底部固定連通有集液盒；

6、沖洗組件，沖洗組件設置于連接頭和套管上并用于對患者的眼部進行清洗。

7、在一種可能的設計中，所述沖洗組件包括固定設置于連接頭內部的微型水泵，所述微型水泵的輸入端密封卡接連通有吸液管，所述吸液管位于儲液瓶的內部，所述微型水泵的輸出端密封卡接連通有沖洗管，所述沖洗管的另一端密封卡接連通有噴頭，所述沖洗管與噴頭固定設置于套管的內部，所述連接頭的外側設置有開關，所述開關與微型水泵電性連接。

8、在一種可能的設計中，所述眼罩開口處的外圈固定設置有硅膠墊。

9、在一種可能的設計中，所述集液盒的底部開設有儲液孔，且儲液孔的內部密封扣設有堵蓋，所述堵蓋的一側固定設置有橡膠條，橡膠條的另一端固定設置于集液盒的底部。

10、在一種可能的設計中，所述儲液瓶的外部套設有防滑套，所述防滑套的外部開設有防滑條紋。

11、在一種可能的設計中，所述卡扣與卡槽相適配。

12、本申請中，開始使用時，首先將眼部沖洗液注入儲液瓶中，隨后將吸液管插入微型水泵的輸入端，隨后將吸液管插入儲液瓶中，隨后將連接頭安裝在儲液瓶上，然后將套管通過卡扣與連接頭的卡槽卡合，在套管與連接頭卡合時沖洗管的底端會插入微型水泵輸出端的外部，隨后患者或醫護人員可以手持儲液瓶將眼罩對準需要清洗的眼部并扣設在眼部，然后撥動開關，開關打開時微型水泵工作，微型水泵的輸入端通過吸液管將儲液瓶內部的清洗液吸入微型水泵內，再通過輸出端將清洗液輸送至沖洗管內，沖洗管內部的清洗液隨之輸送至噴頭內，通過噴頭將清洗液噴出，對患者的眼部進行清洗工作，通過眼罩的設置，在噴頭進行噴水清洗時可將清洗的液體控制在眼罩內，使得液體不會到處飛濺，沖洗過的液體隨著眼罩的內壁流入其底部，隨后通過與之相連通的集液盒將沖洗后的液體和洗出的雜質進行收集，從而確保沖洗操作的衛生性和安全性，當清洗完成后可按照上述安裝步驟將其拆解進行消毒清理。

13、本實用新型中，所述一種眼部沖洗器，通過儲液瓶、連接頭、套管、眼罩和集液盒的設置，便于對沖洗器進行組裝和拆卸，因此更容易進行徹底的清潔和消毒，使每個部件可以單獨清洗，有效消除污垢和細菌的滋生，確保沖洗器的衛生和安全性，同時對各個組件拆解后可進行存儲和攜帶，這樣既方便了設備的管理和維護，也方便了在不同場合下進行攜帶和使用，當某個組件出現問題或磨損，可以單獨更換相應部件，而無需更換整個設備，這樣可以降低維護和更換成本，并延長產品的使用壽命；

14、本實用新型中，所述一種眼部沖洗器，通過眼罩和集液盒的設置，在噴頭進行噴水清洗時可將清洗的液體控制在眼罩內，使得液體不會到處飛濺，沖洗過的液體隨著眼罩的內壁流入其底部，隨后通過與之相連通的集液盒將沖洗后的液體和洗出的雜質進行收集，從而確保沖洗操作的衛生性和安全性，當清洗完成后可按照上述安裝步驟將其拆解進行消毒清理；

15、本實用新型中，所述一種眼部沖洗器，通過沖洗組件的設置，微型水泵的輸入端通過吸液管將儲液瓶內部的清洗液吸入微型水泵內，再通過輸出端將清洗液輸送至沖洗管內，沖洗管內部的清洗液隨之輸送至噴頭內，通過噴頭將清洗液噴出，對患者的眼部進行清洗工作，能夠更徹底地清潔目標物體，提高清潔質量，減少了手動的勞動強度，降低了工作負擔；

16、本實用新型通過儲液瓶、連接頭、套管、眼罩和集液盒的設置，便于對沖洗器進行組裝和拆卸，便于攜帶的同時更容易對其進行徹底的清潔和消毒，使每個部件可以單獨清洗，有效消除污垢和細菌的滋生，確保沖洗器的衛生和安全性。

技術特征：

1.一種眼部沖洗器，其特征在于，包括：

2.根據權利要求1所述的一種眼部沖洗器，其特征在于，所述眼罩（4）開口處的外圈固定設置有硅膠墊（401）。

3.根據權利要求1所述的一種眼部沖洗器，其特征在于，所述集液盒（5）的底部開設有儲液孔，且儲液孔的內部密封扣設有堵蓋（501），所述堵蓋（501）的一側固定設置有橡膠條，橡膠條的另一端固定設置于集液盒（5）的底部。

4.根據權利要求1所述的一種眼部沖洗器，其特征在于，所述儲液瓶（1）的外部套設有防滑套（101），所述防滑套（101）的外部開設有防滑條紋。

5.根據權利要求1所述的一種眼部沖洗器，其特征在于，所述卡扣（301）與卡槽（201）相適配。

技術總結
本技術屬于醫療器具領域，尤其是一種眼部沖洗器，針對現有的無法沖洗器對其進行組裝和拆卸，不便于對其攜帶和消毒，導致會滋生污垢和細菌的問題，現提出如下方案，其包括儲液瓶，所述儲液瓶的開口處螺紋連接有連接頭，所述連接頭的頂部外圈開設有卡槽；套管，所述套管的底部外圈固定設置有均勻分布的多個卡扣，所述套管的另一端固定連通有眼罩，所述眼罩的底部固定連通有集液盒。本技術通過儲液瓶、連接頭、套管、眼罩和集液盒的設置，便于對沖洗器進行組裝和拆卸，便于攜帶的同時更容易對其進行徹底的清潔和消毒，使每個部件可以單獨清洗，有效消除污垢和細菌的滋生，確保沖洗器的衛生和安全性。

技術研發人員：蘇艷麗,陳鵬,韓鵬飛
受保護的技術使用者：山西愛爾眼科醫院有限公司
技術研發日：20240325
技術公布日：2025/4/28
