本發明涉及醫學圖像分割，尤其涉及一種醫學圖像分割設備及方法。

背景技術：

1、在現代醫學診斷和治療過程中，醫學圖像發揮著至關重要的作用。常見的醫學圖像包括x光圖像、ct圖像、mri圖像、超聲圖像等，這些圖像包含了豐富的人體組織和器官信息，醫生可以通過對這些圖像的觀察和分析，來診斷疾病、評估病情進展、制定治療方案以及監測治療效果等。在處理和分析醫學圖像時，需要用到醫學圖像分割設備。醫學圖像分割設備是指用于處理和分析醫學圖像，以實現圖像分割的設備。醫學圖像分割設備通常結合了先進的圖像處理技術和算法，幫助醫生更準確地診斷和治療疾病。例如手術畫面分割器就是其中一種醫學圖像分割設備。

2、然而現有手術畫面分割器在面臨拆卸檢修需求時，存在明顯的不便，例如其殼體上的防護板在拆卸時，需要先借助工具擰下螺絲，才能將防護板取下，最后才能對殼體內部的電路板等結構進行檢修，因此降低了手術畫面分割器檢修時的便捷程度，此外，現有手術畫面分割器的殼體上雖然開設有散熱孔，能夠在一定程度上實現內部通風散熱，但是當殼體內部溫度較低時，尤其是在設備不使用時，殼體上的散熱孔得不到自動封堵作用，致使外部灰塵進入到散熱孔內，隨著時間的推移，灰塵堆積會逐漸縮小散熱孔的孔徑，嚴重影響散熱孔的通風效果，最終對設備的正常運行產生不利影響。

技術實現思路

1、本發明涉及一種醫學圖像分割設備及方法，其通過卡接組件的設置，能夠當本醫學圖像分割設備再需要拆卸檢修時，無需借助工具擰動螺絲，因此提高了本醫學圖像分割設備檢修時的便捷程度；通過自動封堵機構的設置，能夠當畫面分割器殼體內部溫度低于預設值時，使匚字形防護板左右兩端面開設的散熱孔實現自動封堵作用，且通過插入散熱孔內的封堵插柱還能給散熱孔帶來有效的清堵作用，避免出現因灰塵堆積而導致的散熱孔孔徑逐漸縮小的現象發生，有效提高了散熱孔在需要進行通風時的通風效果。

2、本發明提供了一種醫學圖像分割設備，具體包括：畫面分割器殼體，所述畫面分割器殼體前端面安裝有操控面板，且畫面分割器殼體內部下側安裝有與操控面板電性連接的電路板；所述畫面分割器殼體上安裝有匚字形防護板，且匚字形防護板外部與畫面分割器殼體外部之間設置有四個卡接組件，并且四個卡接組件上部之間設置有同步帶動組件；所述匚字形防護板內部設置有自動封堵機構；所述卡接組件包括卡扣支撐塊、卡接板、矩形通口、彈性卡扣、矩形卡口和導向桿，所述卡扣支撐塊固定連接在匚字形防護板外部，且卡扣支撐塊上端面開設有兩個矩形通口，每個矩形通口內部均固定連接有兩根導向桿，且每個矩形通口內部位于兩根導向桿外部均滑動連接有一個彈性卡扣，并且每根導向桿外部均套設有彈簧，所述卡接板固定連接在畫面分割器殼體外部，且卡接板上端面開設有矩形卡口。

3、優選地，所述畫面分割器殼體內部安裝有控制器，且畫面分割器殼體左右兩側面均設置有四根t型滑條，所述畫面分割器殼體左右兩端面中部上側均開設有一個通風缺口。

4、優選地，所述匚字形防護板左右兩端面均開設有散熱孔；所述匚字形防護板內部左右兩側面均開設有四個t型滑槽，且匚字形防護板內部上端固定連接有兩根燕尾形滑條和兩根導向滑桿；所述匚字形防護板內部安裝有溫度傳感器。

5、優選地，當所述匚字形防護板安裝到畫面分割器殼體上時，八個t型滑槽分別與八根t型滑條滑動連接，且八個彈性卡扣分別與四個矩形卡口卡接。

6、優選地，所述同步帶動組件包括第一帶動桿、第二帶動桿、匚字形帶動架和隔板，所述第一帶動桿和第二帶動桿底部均固定連接有兩個匚字形帶動架，且四個匚字形帶動架下端分別與八個彈性卡扣上端固定連接，所述隔板固定連接在匚字形防護板頂部。

7、優選地，所述隔板位于第一帶動桿和第二帶動桿之間，且第一帶動桿前端面至隔板后端面之間的距離與第二帶動桿后端面至隔板前端面之間的距離相等。

8、優選地，所述自動封堵機構包括封堵板、滑動塊、驅動螺桿、匚字形安裝架、驅動電機、燕尾形滑槽、滑孔和封堵插柱，所述封堵板的數量為兩個，且每個封堵板上端均固定連接有一個滑動塊，并且兩個封堵板相背面均呈均勻狀設置有封堵插柱，封堵插柱的數量與散熱孔的數量相等；每個所述滑動塊上均開設有兩個燕尾形滑槽和兩個滑孔，燕尾形滑槽用于與燕尾形滑條滑動連接，兩個滑孔用于與導向滑桿滑動連接；所述驅動螺桿轉動連接在匚字形防護板內部上端，且驅動螺桿外部呈左右對稱狀設置有兩處反向螺紋，驅動螺桿通過兩處反向螺紋與兩個滑動塊連接，且驅動螺桿上固定安裝有第二錐齒輪；所述匚字形安裝架固定安裝于匚字形防護板內部上側面，且匚字形安裝架內部安裝有驅動電機，驅動電機的轉軸上固定安裝有第一錐齒輪，且第一錐齒輪與第二錐齒輪嚙合。

9、優選地，當所述自動封堵機構處于封堵狀態時，兩個封堵板相背面的封堵插柱分別插接在匚字形防護板左右兩端面開設的散熱孔內。

10、一種醫學圖像分割方法，通過使用上述的醫學圖像分割設備完成醫學圖像分割。

11、本發明提供了一種醫學圖像分割設備，具有如下有益效果：

12、1、通過卡接組件的設置，能夠當本醫學圖像分割設備再需要拆卸檢修時，只需帶著相鄰兩個彈性卡扣同時向相對方向移動，當八個彈性卡扣分別與四個矩形卡口分離后，將匚字形防護板向上滑動拆下，最后對畫面分割器殼體內部的電路板等結構進行檢修即可，匚字形防護板在拆卸過程中，由于無需借助工具擰動螺絲，因此提高了本醫學圖像分割設備檢修時的便捷程度。

13、2、通過自動封堵機構的設置，能夠通過溫度傳感器實時監測畫面分割器殼體內部溫度，當畫面分割器殼體內部溫度低于預設值時，控制器將驅動電機啟動，自動封堵機構開始運作，最終使兩個封堵板相背面的封堵插柱分別插接在匚字形防護板左右兩端面開設的散熱孔內，使匚字形防護板左右兩端面開設的散熱孔實現自動封堵作用，且通過插入散熱孔內的封堵插柱還能給散熱孔帶來有效的清堵作用，避免出現因灰塵堆積而導致的散熱孔孔徑逐漸縮小的現象發生，有效提高了散熱孔在需要進行通風時的通風效果，避免對本醫學圖像分割設備的正常運行產生不利影響。

14、3、通過同步帶動組件的設置，能夠在拆卸匚字形防護板時，只需將第一帶動桿和第二帶動桿同時向相對方向捏動，使第一帶動桿和第二帶動桿分別帶著四個匚字形帶動架向內側移動，從而帶著相鄰兩個彈性卡扣同時向相對方向移動，最終使八個彈性卡扣分別與四個矩形卡口分離，從而能夠快速使匚字形防護板在畫面分割器殼體上失去固定作用，然后再對匚字形防護板進行拆卸工作即可，因此進一步提高了本醫學圖像分割設備檢修時的便捷程度。

技術特征：

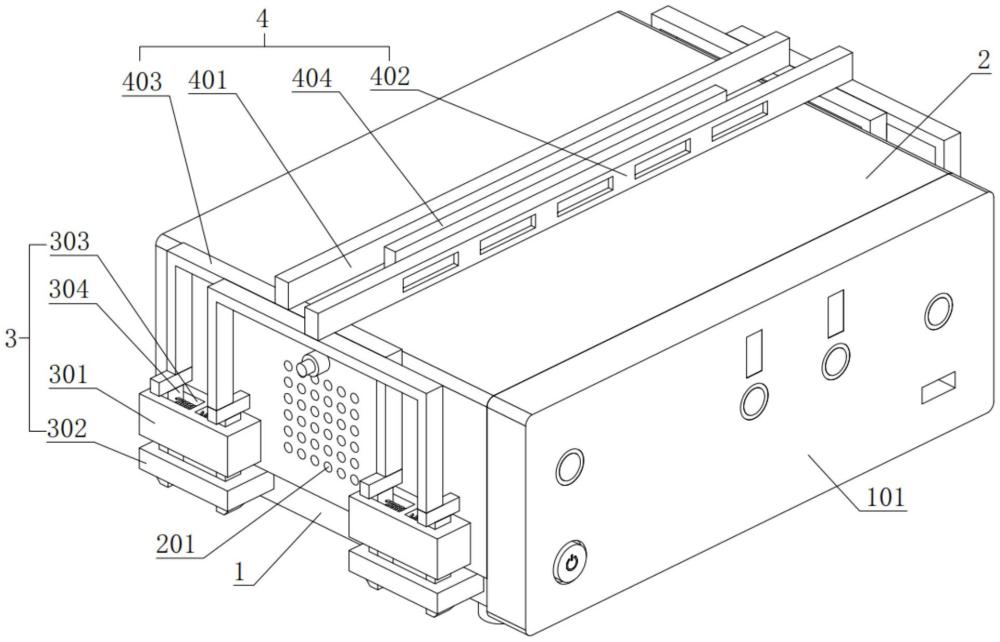

1.一種醫學圖像分割設備，包括：畫面分割器殼體(1)，所述畫面分割器殼體(1)前端面安裝有操控面板(101)，且畫面分割器殼體(1)內部下側安裝有與操控面板(101)電性連接的電路板(102)；其特征在于，所述畫面分割器殼體(1)上安裝有匚字形防護板(2)，且匚字形防護板(2)外部與畫面分割器殼體(1)外部之間設置有四個卡接組件(3)，并且四個卡接組件(3)上部之間設置有同步帶動組件(4)；所述匚字形防護板(2)內部設置有自動封堵機構(5)；

2.根據權利要求1所述的一種醫學圖像分割設備，其特征在于：所述畫面分割器殼體(1)內部安裝有控制器(103)，且畫面分割器殼體(1)左右兩側面均設置有四根t型滑條(104)，所述畫面分割器殼體(1)左右兩端面中部上側均開設有一個通風缺口(105)。

3.根據權利要求2所述的一種醫學圖像分割設備，其特征在于：所述匚字形防護板(2)左右兩端面均開設有散熱孔(201)；所述匚字形防護板(2)內部左右兩側面均開設有四個t型滑槽(202)，且匚字形防護板(2)內部上端固定連接有兩根燕尾形滑條(203)和兩根導向滑桿(204)；所述匚字形防護板(2)內部安裝有溫度傳感器(205)。

4.根據權利要求3所述的一種醫學圖像分割設備，其特征在于：當所述匚字形防護板(2)安裝到畫面分割器殼體(1)上時，八個t型滑槽(202)分別與八根t型滑條(104)滑動連接，且八個彈性卡扣(304)分別與四個矩形卡口(305)卡接。

5.根據權利要求1所述的一種醫學圖像分割設備，其特征在于：所述同步帶動組件(4)包括第一帶動桿(401)、第二帶動桿(402)、匚字形帶動架(403)和隔板(404)，所述第一帶動桿(401)和第二帶動桿(402)底部均固定連接有兩個匚字形帶動架(403)，且四個匚字形帶動架(403)下端分別與八個彈性卡扣(304)上端固定連接，所述隔板(404)固定連接在匚字形防護板(2)頂部。

6.根據權利要求5所述的一種醫學圖像分割設備，其特征在于：所述隔板(404)位于第一帶動桿(401)和第二帶動桿(402)之間，且第一帶動桿(401)前端面至隔板(404)后端面之間的距離與第二帶動桿(402)后端面至隔板(404)前端面之間的距離相等。

7.根據權利要求3所述的一種醫學圖像分割設備，其特征在于：所述自動封堵機構(5)包括封堵板(501)、滑動塊(502)、驅動螺桿(503)、匚字形安裝架(504)、驅動電機(505)、燕尾形滑槽(506)、滑孔(507)和封堵插柱(508)，所述封堵板(501)的數量為兩個，且每個封堵板(501)上端均固定連接有一個滑動塊(502)，并且兩個封堵板(501)相背面均呈均勻狀設置有封堵插柱(508)，封堵插柱(508)的數量與散熱孔(201)的數量相等；每個所述滑動塊(502)上均開設有兩個燕尾形滑槽(506)和兩個滑孔(507)，燕尾形滑槽(506)用于與燕尾形滑條(203)滑動連接，兩個滑孔(507)用于與導向滑桿(204)滑動連接；所述驅動螺桿(503)轉動連接在匚字形防護板(2)內部上端，且驅動螺桿(503)外部呈左右對稱狀設置有兩處反向螺紋，驅動螺桿(503)通過兩處反向螺紋與兩個滑動塊(502)連接，且驅動螺桿(503)上固定安裝有第二錐齒輪；所述匚字形安裝架(504)固定安裝于匚字形防護板(2)內部上側面，且匚字形安裝架(504)內部安裝有驅動電機(505)，驅動電機(505)的轉軸上固定安裝有第一錐齒輪，且第一錐齒輪與第二錐齒輪嚙合。

8.根據權利要求7所述的一種醫學圖像分割設備，其特征在于：當所述自動封堵機構(5)處于封堵狀態時，兩個封堵板(501)相背面的封堵插柱(508)分別插接在匚字形防護板(2)左右兩端面開設的散熱孔(201)內。

9.一種醫學圖像分割方法，其特征在于，通過使用權利要求1-8任一項所述的醫學圖像分割設備完成醫學圖像分割。

技術總結
本發明提供一種醫學圖像分割設備及方法，涉及醫學圖像分割領域，包括：畫面分割器殼體，所述畫面分割器殼體前端面安裝有操控面板，且畫面分割器殼體內部下側安裝有與操控面板電性連接的電路板；所述畫面分割器殼體上安裝有匚字形防護板，且匚字形防護板外部與畫面分割器殼體外部之間設置有四個卡接組件。通過卡接組件的設置，能夠當本醫學圖像分割設備再需要拆卸檢修時，無需借助工具擰動螺絲，因此提高了本醫學圖像分割設備檢修時的便捷程度；解決了現有手術畫面分割器在面臨拆卸檢修需求時，存在明顯的不便，例如其殼體上的防護板在拆卸時，需要先借助工具擰下螺絲，因此降低了手術畫面分割器檢修時的便捷程度的問題。

技術研發人員：王偉,靳斌,翟翔宇,杜剛,張浩,周華鑫
受保護的技術使用者：山東大學
技術研發日：
技術公布日：2025/4/28
