本發明涉及戶外水資源收集，尤其涉及一種野外降雨徑流自動收集裝置。

背景技術：

1、對野外降雨徑流進行收集可以有效利用自然降水資源，緩解水資源短缺問題，特別是在干旱或半干旱地區。通過收集的徑流，可用于農業灌溉、森林防火和生態修復，減少對地下水的依賴，保護區域生態環境，同時，這種方式能夠降低水土流失風險，防止土壤侵蝕，改善土壤質量，保護地貌穩定。降雨徑流的合理收集還可以降低洪澇災害的威脅，提升雨水管理效率，實現水資源的循環利用和可持續發展。

2、目前發展出一些野外降雨徑流自動收集裝置，這些裝置大多設置在野外降雨路徑下游，為了避免將對野外降雨進行過濾，在自動收集裝置內部通常設置有過濾網結構，然而過濾網結構在攔截一定量的臟污后，過濾網孔大多會被堵塞，會導致收集流量明顯下降，裝置無法及時收集雨水，錯過降雨高峰期的徑流資源。

技術實現思路

1、本發明的目的是為了解決現有技術中一些野外降雨徑流自動收集裝置，這些裝置大多設置在野外降雨路徑下游，為了避免將對野外降雨進行過濾，在自動收集裝置內部通常設置有過濾網結構，然而過濾網結構在攔截一定量的臟污后，過濾網孔大多會被堵塞，會導致收集流量明顯下降，裝置無法及時收集雨水，錯過降雨高峰期的徑流資源的問題，而提出的一種野外降雨徑流自動收集裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

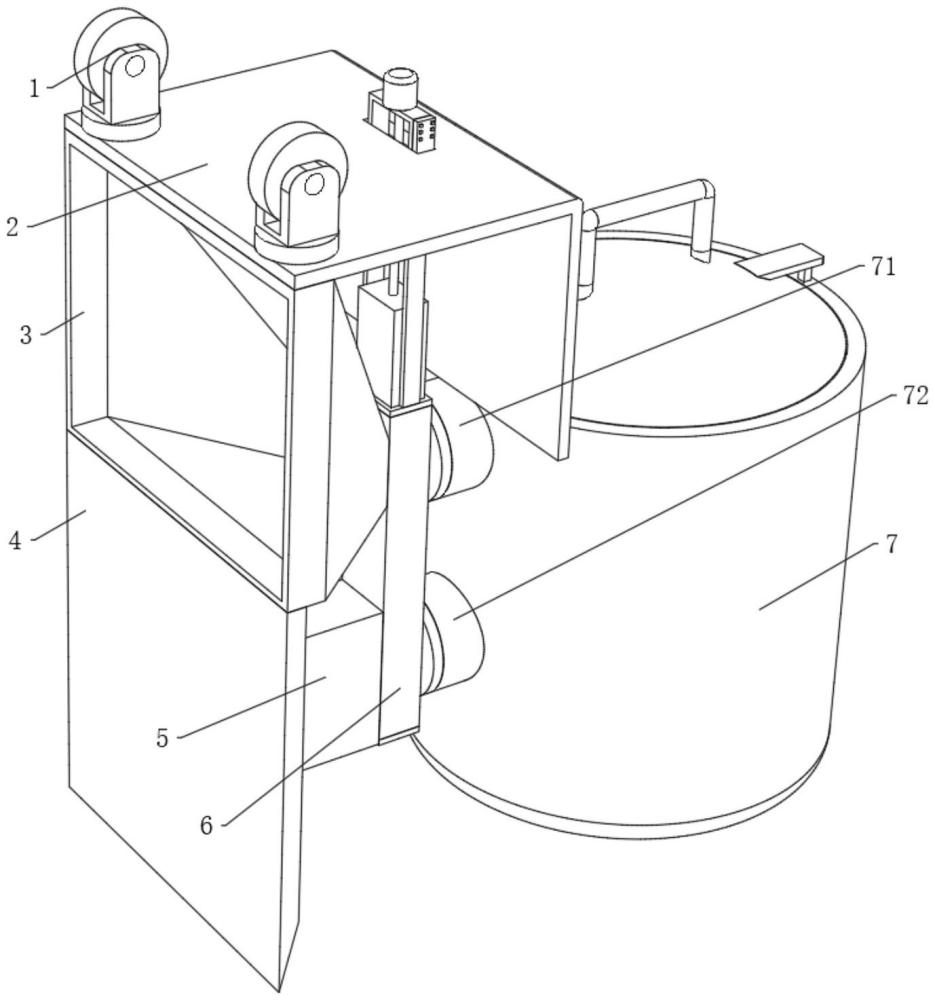

3、一種野外降雨徑流自動收集裝置，包括安裝筒、導向橫斗，所述導向橫斗側面窄端固定連接有豎直箱，所述豎直箱另一端固定連接在頂橫管側面，所述頂橫管另一端固定連接在安裝筒側面，所述豎直箱內部設置有將導向橫斗聚集雨水中的樹枝進行攔截并自動傾倒的自清潔攔截組件；

4、所述安裝筒側面于頂橫管底部固定連通有反沖管，所述反沖管另一端固定連接在豎直箱側面，所述豎直箱于反沖管對側面開設有反沖孔，所述豎直箱于反沖孔外壁固定設置有阻擋框；

5、可選地，所述安裝筒內部活動插入有存放筒，所述存放筒用于存放導向橫斗收集的水資源，所述存放筒內腔設置有阻擋組件，所述阻擋組件用于控制存放筒釋放一定量收集水對自清潔攔截組件進行反沖，清理掉自清潔攔截組件攔截的樹枝；

6、所述存放筒頂部對稱固定設置有延伸柱，所述延伸柱頂部固定設置有弧形蓋，所述弧形蓋頂部固定設置有把手，所述弧形蓋側面設置有將阻擋組件快速定位安裝到反沖管側面的定位組件。

7、可選地，所述自清潔攔截組件包括移位電機、中心螺桿、豎直板、過濾網盤，所述豎直箱頂部固定設置有u型架，所述u型架頂部固定設置有移位電機，所述移位電機輸出端固定設置有中心螺桿，所述u型架側面頂部固定設置有控制器，所述控制器用于定時控制移位電機正反轉；

8、所述中心螺桿底部螺紋旋入有豎直板，所述豎直板側面開設有圓形腔，所述圓形腔內部固定設置有過濾網盤，所述豎直板厚度大于過濾網盤厚度。

9、可選地，所述阻擋組件包括弧形擋板、豎直柱、上拉手，所述弧形擋板側面開設有釋放孔，所述弧形擋板貼合到存放筒側壁。

10、可選地，所述弧形擋板頂部固定設置有豎直柱，所述豎直柱頂部固定設置有上拉手，所述豎直柱從弧形蓋底部伸出。

11、可選地，所述定位組件包括水平桿、矩形桿，所述弧形蓋頂部固定設置有水平桿，所述水平桿底部邊緣位置固定設置有矩形桿。

12、可選地，所述安裝筒頂部邊緣位置開設有矩形槽，所述矩形桿活動插入到矩形槽內部，當矩形桿插入到矩形槽內部時，釋放孔與反沖管一端對齊。

13、可選地，所述導向橫斗頂部固定設置有直角板，所述直角板頂部對稱設置有輔助輪，所述導向橫斗底部固定設置有插入板，所述插入板底部設置成尖端。

14、與現有技術相比，本發明具備以下優點：

15、1、本發明主體結構包括導向橫斗以及安裝筒，安裝筒內部用于插入存放收集水源的存放筒，導向橫斗將野外降雨徑流引入到安裝筒內部的存放筒，而導向橫斗側面的豎直箱內部設置有自清潔攔截組件，自清潔攔截組件可定時下移，利用存放筒自身收集的水資源將自清潔攔截組件攔截的臟污清除，避免了現有技術中一些野外降雨徑流自動收集裝置，這些裝置大多設置在野外降雨路徑下游，為了避免將對野外降雨進行過濾，在自動收集裝置內部通常設置有過濾網結構，然而過濾網結構在攔截一定量的臟污后，過濾網孔大多會被堵塞，會導致收集流量明顯下降，裝置無法及時收集雨水，錯過降雨高峰期的徑流資源的問題。

16、2、本發明在存放筒側面設置有阻擋組件，阻擋組件可控制存放筒往自攔截清理組件側面釋放一定量的收集水，且當用戶上提存放筒時，阻擋組件可自動將反沖管一端封閉，使得存放筒停止釋放收集水，且在存放筒頂部的弧形蓋上設置有定位組件，定位組件便于用戶快速將存放筒插入到安裝筒內部時，使得阻擋組件迅速處于阻擋反沖管側面的位置，降低了用戶的使用門檻。

技術特征：

1.一種野外降雨徑流自動收集裝置，包括安裝筒、導向橫斗，其特征在于，所述導向橫斗側面窄端固定連接有豎直箱，所述豎直箱另一端固定連接在頂橫管側面，所述頂橫管另一端固定連接在安裝筒側面，所述豎直箱內部設置有將導向橫斗聚集雨水中的樹枝進行攔截并自動傾倒的自清潔攔截組件；

2.根據權利要求1所述的一種野外降雨徑流自動收集裝置，其特征在于，所述自清潔攔截組件包括移位電機、中心螺桿、豎直板、過濾網盤，所述豎直箱頂部固定設置有u型架，所述u型架頂部固定設置有移位電機，所述移位電機輸出端固定設置有中心螺桿，所述u型架側面頂部固定設置有控制器，所述控制器用于定時控制移位電機正反轉；

3.根據權利要求1所述的一種野外降雨徑流自動收集裝置，其特征在于，所述阻擋組件包括弧形擋板、豎直柱、上拉手，所述弧形擋板側面開設有釋放孔，所述弧形擋板貼合到存放筒側壁。

4.根據權利要求3所述的一種野外降雨徑流自動收集裝置，其特征在于，所述弧形擋板頂部固定設置有豎直柱，所述豎直柱頂部固定設置有上拉手，所述豎直柱從弧形蓋底部伸出。

5.根據權利要求1所述的一種野外降雨徑流自動收集裝置，其特征在于，所述定位組件包括水平桿、矩形桿，所述弧形蓋頂部固定設置有水平桿，所述水平桿底部邊緣位置固定設置有矩形桿。

6.根據權利要求5所述的一種野外降雨徑流自動收集裝置，其特征在于，所述安裝筒頂部邊緣位置開設有矩形槽，所述矩形桿活動插入到矩形槽內部，當矩形桿插入到矩形槽內部時，釋放孔與反沖管一端對齊。

7.根據權利要求1所述的一種野外降雨徑流自動收集裝置，其特征在于，所述導向橫斗頂部固定設置有直角板，所述直角板頂部對稱設置有輔助輪，所述導向橫斗底部固定設置有插入板，所述插入板底部設置成尖端。

技術總結
本發明公開了一種野外降雨徑流自動收集裝置，涉及戶外水資源收集技術領域，包括安裝筒、導向橫斗等結構，本發明主體結構包括導向橫斗以及安裝筒，安裝筒內部用于插入存放收集水源的存放筒，導向橫斗將野外降雨徑流引入到安裝筒內部的存放筒，而導向橫斗側面的豎直箱內部設置有自清潔攔截組件，自清潔攔截組件可定時下移，利用存放筒自身收集的水資源將自清潔攔截組件攔截的臟污清除，避免了現有技術中一些野外降雨徑流自動收集裝置，這些裝置大多設置在野外降雨路徑下游，為了避免將對野外降雨進行過濾，在自動收集裝置內部通常設置有過濾網結構，然而過濾網結構在攔截一定量的臟污后，過濾網孔大多會被堵塞，會導致收集流量明顯下降的問題。

技術研發人員：楊抑之
受保護的技術使用者：桂林電子科技大學
技術研發日：
技術公布日：2025/4/28
