本技術涉及壓縮機，具體為一種壓縮機機身后蓋密封結構。

背景技術：

1、隨著全球能源消耗增多，能源科學技術的發展，對往復式壓縮機要求越來越高，傳統往復式壓縮機機身后蓋部件部位采用曲軸凸緣遮擋結合軸封進行密封，特別是高轉速壓縮機，高轉速、大直徑曲軸，能使用曲軸外邊緣線速度增大，機身軸瓦與曲軸之間流出的潤滑油，隨著曲軸外邊緣線速度變大，潤滑油飛濺的異常激烈，潤滑油進入曲軸與機身后蓋之間間隙，需要靠軸封來進行密封，由于曲軸外邊緣線速度大，軸封密封效果打折扣，磨損也相應加快，有可能造成滲漏油現象，造成設備非計劃內停機，造成經濟損失。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種壓縮機機身后蓋密封結構，解決了壓縮機機身后蓋與曲軸之間的密封問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種壓縮機機身后蓋密封結構，包括曲軸以及套設于曲軸外側的機身后蓋，所述機身后蓋與所述曲軸之間設有軸封，所述曲軸側壁設有凸緣，所述機身后蓋內靠近軸封的一側設有第一油槽，遠離軸封的一側設有第二油槽，所述曲軸側壁靠近軸封的一側設有第二擋環，所述第二油槽下方且位于第二擋環與凸緣之間處設有第一擋環，所述第一擋環與所述第二擋環之間形成凹槽。

3、優選的，所述機身后蓋一側可拆卸地安裝有蓋板。

4、優選的，所述蓋板與所述機身后蓋之間通過螺釘連接。

5、有益效果

6、本實用新型提供了一種壓縮機機身后蓋密封結構，具備以下有益效果：

7、通過在曲軸上增加兩道擋環，并在機身后蓋上增設油槽，形成了多級密封體系，有效阻止了潤滑油在高速旋轉下的飛濺和泄漏，提高了密封性能；

8、通過有效的密封和潤滑油管理，減少更換軸封次數，保證壓縮機長時間穩定運行，減少了壓縮機停機造成的經濟損失；

9、降低了機身后蓋的裝配精度要求，使用方便。

技術特征：

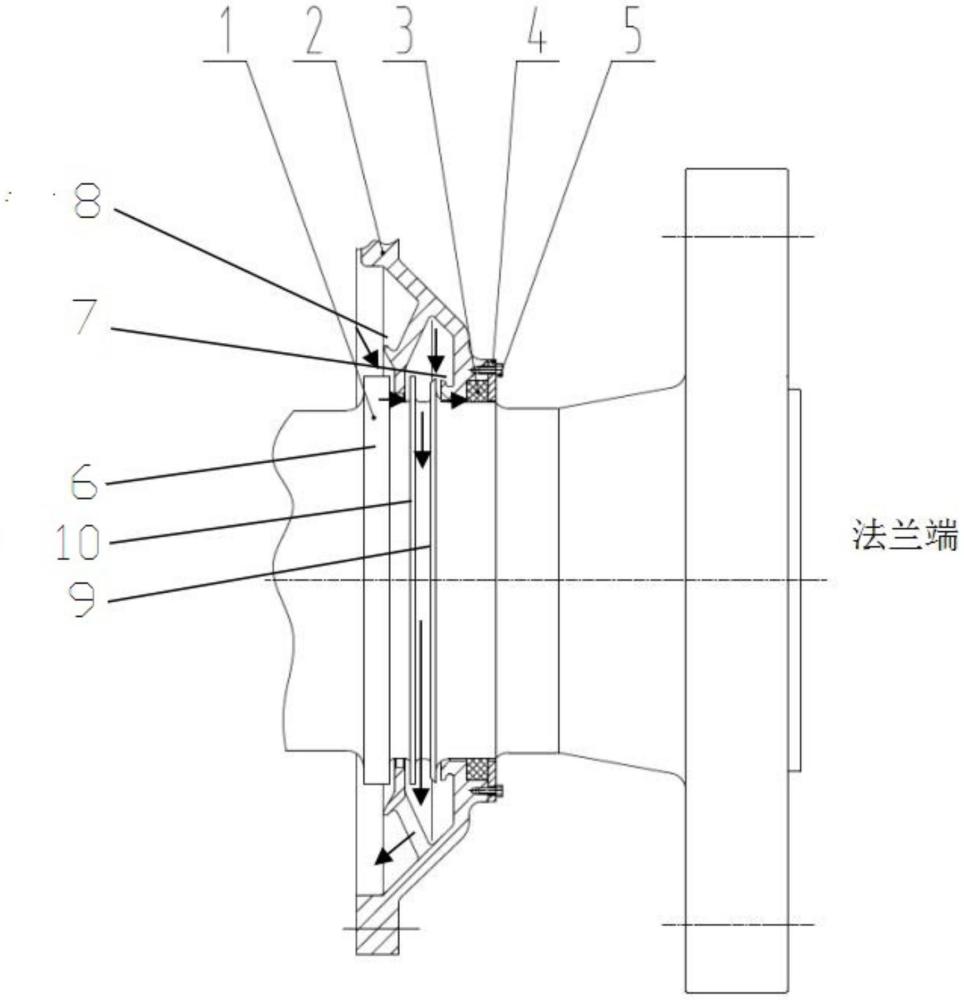

1.一種壓縮機機身后蓋密封結構，包括曲軸(1)以及套設于曲軸(1)外側的機身后蓋(2)，所述機身后蓋(2)與所述曲軸(1)之間設有軸封(3)，所述曲軸(1)側壁設有凸緣(6)，其特征在于，所述機身后蓋(2)內靠近軸封(3)的一側設有第一油槽(7)，遠離軸封(3)的一側設有第二油槽(8)，所述曲軸(1)側壁靠近軸封(3)的一側設有第二擋環(9)，所述第二油槽(8)下方且位于第二擋環(9)與凸緣(6)之間處設有第一擋環(10)，所述第一擋環(10)與所述第二擋環(9)之間形成凹槽。

2.根據權利要求1所述的一種壓縮機機身后蓋密封結構，其特征在于，所述機身后蓋(2)一側可拆卸地安裝有蓋板(4)。

3.根據權利要求2所述的一種壓縮機機身后蓋密封結構，其特征在于，所述蓋板(4)與所述機身后蓋(2)之間通過螺釘(5)連接。

技術總結
本技術公開了一種壓縮機機身后蓋密封結構，包括曲軸以及套設于曲軸外側的機身后蓋，所述機身后蓋內靠近軸封的一側設有第一油槽，遠離軸封的一側設有第二油槽，所述曲軸側壁靠近軸封的一側設有第二擋環，所述第二油槽下方且位于第二擋環與凸緣之間處設有第一擋環，本技術涉及壓縮機技術領域，通過在曲軸上增加兩道擋環，并在機身后蓋上增設油槽，形成了多級密封體系，有效阻止了潤滑油在高速旋轉下的飛濺和泄漏，提高了密封性能；通過有效的密封和潤滑油管理，減少更換軸封次數，保證壓縮機長時間穩定運行，減少了壓縮機停機造成的經濟損失；降低了機身后蓋的裝配精度要求，使用方便。

技術研發人員：于淼,柳俊杰,金鑫,王龍,白福慶,李宏偉,陳輝,李永輝
受保護的技術使用者：沈陽遠大壓縮機有限公司
技術研發日：20240716
技術公布日：2025/4/28
