本發明屬于介入治療設備，具體涉及一種外周血管介入治療器械及其使用方法。

背景技術：

1、外周血管介入治療是一種在醫學影像設備引導下，通過經皮穿刺途徑對除顱內血管和心臟冠狀血管以外的其他血管進行診斷或治療的技術，這種治療方法屬于介入治療的一個分支，介于外科和內科治療之間，其中介入治療導絲是介入手術中的一種重要器械，主要用于引導和操作治療器械進入體內特定部位；

2、醫生在將導絲導入患者的血管內時需要用手搓動導絲使其轉向，并且要用手推送導絲使其在血管內前行，這種控制方式都需要醫生用手直接接觸進行，而導絲較為細小，在使用手將其旋轉使其轉向時，往往手部的小幅度搓動會帶動導絲產生大幅度的轉向，操作起來難度較大，并且醫生戴手套的手與表面光滑的導絲接觸時容易發生打滑現象，也不利于操控導絲。

3、為此，本領域技術人員提出了一種外周血管介入治療器械及其使用方法來解決背景技術提出的問題。

4、本背景技術所公開的上述信息僅僅用于增加對本發明背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、本發明的目的在于提供一種外周血管介入治療器械及其使用方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種外周血管介入治療器械，包括：

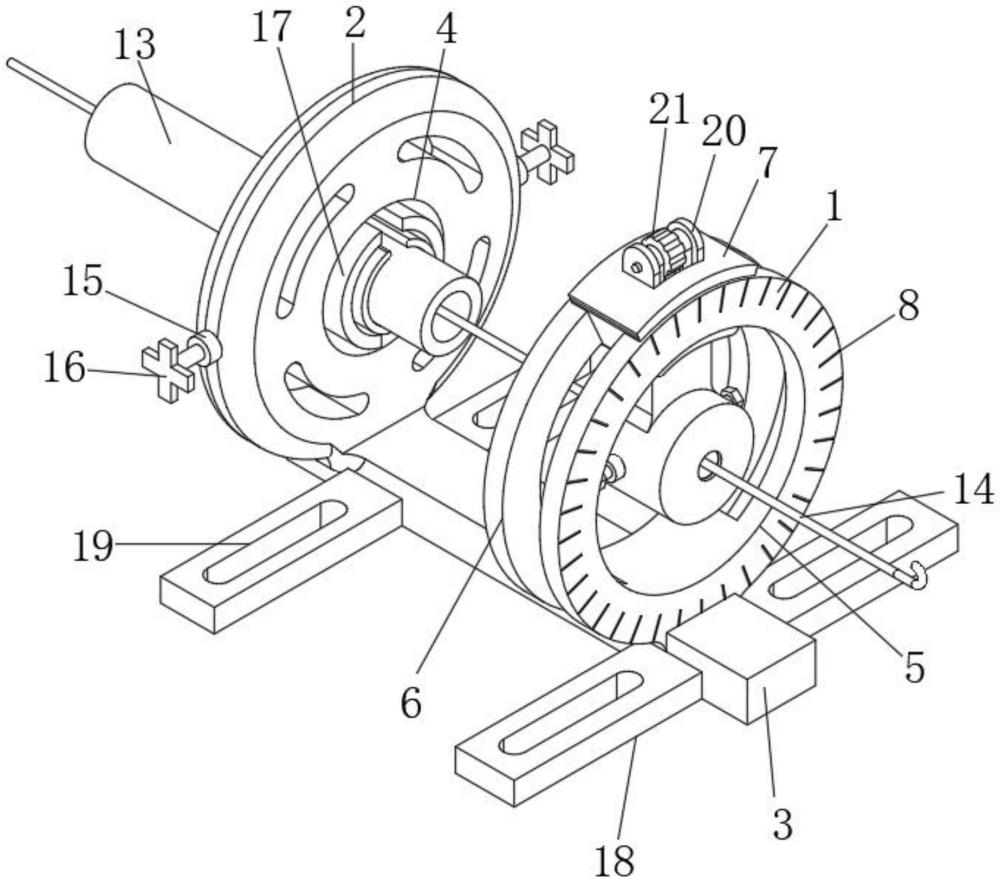

4、承載機構，所述承載機構包括底座以及固定安裝在底座上表面兩端的第一定位盤和第二定位盤，所述第一定位盤和第二定位盤均為圓形板體結構，所述第一定位盤和第二定位盤一表面分別開設有第一開槽和第二開槽，所述第一定位盤一表面設置有刻度線；

5、操控機構，所述操控機構包括設置在第二定位盤周側面的擠壓組件，所述擠壓組件的數量為兩個，兩個所述擠壓組件一端均連接有夾持板，所述夾持板為弧形板體結構，所述夾持板位于第一開槽內，兩個所述夾持板之間設置有導管，所述導管內設置有導絲，所述第一定位盤周側面開設有轉向滑槽，所述轉向滑槽內設置有轉向滑塊，所述轉向滑塊與轉向滑槽滑動配合，所述轉向滑塊一端連接有銜接倉，所述銜接倉一端固定連接有套接倉，所述套接倉和銜接倉均位于第一開槽內，套接倉內部設置有定位組件，所述定位組件與導絲周側面擠壓配合。

6、優選的，所述擠壓組件包括設置在第二定位盤周側面的螺紋筒，所述螺紋筒內部設置有推送螺桿和連接桿，所述推送螺桿與螺紋筒螺紋配合，所述連接桿一端與夾持板相連接，所述連接桿與螺紋筒內部滑動配合。

7、優選的，所述定位組件包括開設在套接倉內的定位孔，所述定位孔內部周側面固定設置有第一夾持座和第二夾持座。

8、優選的，所述第一夾持座和第二夾持座上分別開設有第一凹槽和第二凹槽，所述第一凹槽和第二凹槽均為半圓形槽體結構，所述第一凹槽和第二凹槽均與導絲夾持配合。

9、優選的，所述轉向滑塊上表面設置有安裝架，所述安裝架以及銜接倉內部分別插接有第一活動軸和第二活動軸，所述第一活動軸和第二活動軸上均設置有活動轉輥。

10、優選的，所述活動轉輥周側面傳動連接有皮帶，所述第一活動軸和第二活動軸周側面分別連接有撥動塊和橡膠推送轉輥，所述橡膠推送轉輥與導絲相接觸。

11、優選的，所述底座兩側面均固定安裝有若干外延板，所述外延板上開設有若干安裝槽位，所述安裝槽位貫穿外延板。

12、優選的，一種外周血管介入治療器械的使用方法，包括以下步驟：

13、s1通過帶有安裝槽位的外延板將底座固定在待安裝的載體上，并將所需使用的導管和導絲分別插入第一開槽和第二開槽內；

14、s2旋動推送螺桿使其與螺紋筒螺紋配合，進而通過連接桿將兩側的夾持板向中心推動，直到將導管夾持固定住，進而將導絲穿過第一凹槽和第二凹槽將其定位；

15、s3當需要調節導絲的前端轉向時，可撥動轉向滑塊使其在轉向滑槽內滑動，利用轉向滑塊的外圈轉動對內部的導絲進行微調旋轉，同時用手撥動安裝架上的撥動塊，通過皮帶的傳動效果帶動橡膠推送轉輥進行轉動，進而橡膠推送轉輥通過其與導絲的摩擦力將導絲向外輸送：

16、優選的，所述轉向滑塊與轉向滑槽之間具有阻尼。

17、與現有技術相比，本發明的有益效果是：

18、(1)本發明通過設置帶有第一開槽和第二開槽的第一定位盤和第二定位盤能夠分別為導管和導絲提供限位措施，當需要將導絲送入患者體內時，可推動轉向滑塊使其在轉向滑槽內滑動配合，轉向滑塊沿著第一定位盤的圓周方向進行大角度轉動時，此時套接倉會隨之轉動較小的角度，由此能夠放大控制的精度，更加方便醫生進行轉向上的微調，并且能夠轉動撥動塊，通過皮帶帶動底部的橡膠推送轉輥轉動，進而通過橡膠推送轉輥與導絲之間的接觸將導絲向外推出，由此相較于直接用手推送能夠提高摩擦力，防止發生打滑的現象，提高了操作的精準度和安全性。

19、(2)本發明通過設置帶有安裝槽位的外延板，能夠將本裝置安裝在固定的平臺上，從而能為本器械的使用提供穩定的載體，從而提供送入導絲時的平穩性，并且通過設置了夾持板以及帶有第一凹槽和第二凹槽的套接倉，能夠分別為導管和導絲提供限位措施，通過轉向滑塊的滑動能夠對導絲的進入方向進行調節，同時利用橡膠推送轉輥的轉動能夠帶動導絲向前伸入患者血管內。

20、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本發明進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

1.一種外周血管介入治療器械，其特征在于，包括：

2.根據權利要求1所述的一種外周血管介入治療器械，其特征在于：所述擠壓組件包括設置在第二定位盤(2)周側面的螺紋筒(15)，所述螺紋筒(15)內部設置有推送螺桿(16)和連接桿，所述推送螺桿(16)與螺紋筒(15)螺紋配合，所述連接桿一端與夾持板(17)相連接，所述連接桿與螺紋筒(15)內部滑動配合。

3.根據權利要求1所述的一種外周血管介入治療器械，其特征在于：所述定位組件包括開設在套接倉(10)內的定位孔(12)，所述定位孔(12)內部周側面固定設置有第一夾持座(28)和第二夾持座(29)。

4.根據權利要求3所述的一種外周血管介入治療器械，其特征在于：所述第一夾持座(28)和第二夾持座(29)上分別開設有第一凹槽(30)和第二凹槽(31)，所述第一凹槽(30)和第二凹槽(31)均為半圓形槽體結構，所述第一凹槽(30)和第二凹槽(31)均與導絲(14)夾持配合。

5.根據權利要求1所述的一種外周血管介入治療器械，其特征在于：所述轉向滑塊(7)上表面設置有安裝架(20)，所述安裝架(20)以及銜接倉(9)內部分別插接有第一活動軸(34)和第二活動軸(26)，所述第一活動軸(34)和第二活動軸(26)上均設置有活動轉輥(24)。

6.根據權利要求5所述的一種外周血管介入治療器械，其特征在于：所述活動轉輥(24)周側面傳動連接有皮帶(25)，所述第一活動軸(34)和第二活動軸(26)周側面分別連接有撥動塊(21)和橡膠推送轉輥(27)，所述橡膠推送轉輥(27)與導絲(14)相接觸。

7.根據權利要求1所述的一種外周血管介入治療器械，其特征在于：所述底座(3)兩側面均固定安裝有若干外延板(18)，所述外延板(18)上開設有若干安裝槽位(19)，所述安裝槽位(19)貫穿外延板(18)。

8.根據權利要求1-7任一所述的一種外周血管介入治療器械的使用方法，其特征在于，包括以下步驟：

9.根據權利要求8所述的一種外周血管介入治療器械的使用方法，其特征在于，所述轉向滑塊(7)與轉向滑槽(6)之間具有阻尼。

技術總結
本發明涉及介入治療設備技術領域，具體公開了一種外周血管介入治療器械及其使用方法，包括：承載機構，承載機構包括底座以及固定安裝在底座上表面兩端的第一定位盤和第二定位盤，第一定位盤和第二定位盤一表面分別開設有第一開槽和第二開槽，操控機構，操控機構包括設置在第二定位盤周側面的擠壓組件；本裝置通過設置帶有第一開槽和第二開槽的第一定位盤和第二定位盤能夠分別為導管和導絲提供限位措施，通過橡膠推送轉輥與導絲之間的接觸將導絲向外推出，由此相較于直接用手推送能夠提高摩擦力，防止發生打滑的現象，提高了操作的精準度和安全性。

技術研發人員：陳世偉,孟路陽,周歡棟,劉世程,朱志萍
受保護的技術使用者：杭州市第三人民醫院（杭州市惠民醫院、浙江中醫藥大學附屬杭州第三醫院）
技術研發日：
技術公布日：2025/4/24
