本發明涉及治療車，具體而言，涉及一種移動式穿刺治療車。

背景技術：

1、醫療車是一種專門為醫療服務設計的機動車輛，用于進行醫學檢查和醫療操作，內部配備有相關的醫學器械和專業醫護人員，在醫療車進行患者運輸的過程中，針對情況緊急患者需要在車輛行駛途中對患者進行穿刺治療，其中常見的穿刺治療主要為針對患者進行穿刺輸液用以保障患者體征的穩定。

2、現有醫療車內患者在進行穿刺治療時，由于醫療車處于行駛狀態并基于路況問題，醫療車內部存在顛簸現象，導致患者在進行穿刺治療時所需的穩定性不佳，從而影響穿刺治療的效果。

3、基于此，提出一種移動式穿刺治療車。

技術實現思路

1、本發明的主要目的在于提供一種移動式穿刺治療車，以克服上述背景技術提到的問題。

2、為實現上述目的，本發明提供了一種移動式穿刺治療車，包括車載平臺，所述車載平臺的上表面開設有裝配槽，所述裝配槽內表面的上部活動安裝有緩沖臺，所述緩沖臺下表面的前端與后端均固定安裝有剪式支撐架，所述緩沖臺下表面的中部四角均固定安裝有緩沖撐桿；

3、所述緩沖臺的上表面卡設放置有移動床，所述移動床外表面的前端中部活動安裝有第二扶手，所述第二扶手的內表面固定設有支撐板，所述支撐板的上表面固定安裝有氣墊，所述氣墊的外表面一側連通設有連管，所述連管的另一端固定安裝有微型氣泵，所述氣墊的上表面活動放置有靜脈顯影器。

4、作為本發明的進一步改進，所述緩沖撐桿的外表面上部套設固定安裝有壓縮彈簧，所述壓縮彈簧的其中一端與緩沖臺的下表面固定連接，所述壓縮彈簧的另一端與緩沖撐桿的外表面中部固定連接。

5、作為本發明的進一步改進，所述裝配槽的內底面中部固定安裝有電動推桿，所述電動推桿的輸出端固定安裝有呈“凹”形的限位夾板，所述限位夾板的上表面貫穿緩沖臺延伸于外。

6、作為本發明的進一步改進，所述移動床下表面的四角均固定安裝有折疊支腿，所述折疊支腿的另一端均活動安裝有萬向輪，所述移動床外表面的后端中部活動安裝有第一扶手，所述第一扶手以及第二扶手與移動床的活動連接處均插設安裝有定位銷。

7、作為本發明的進一步改進，所述支撐板的下表面兩側均貫穿活動安裝有伸縮支腿，所述第二扶手外表面的一側中部固定設有固定卡套，所述微型氣泵卡設安裝于固定卡套內。

8、作為本發明的進一步改進，所述氣墊的上表面一側開設有排氣閥口，所述靜脈顯影器的外表面前端固定安裝有呈倒“l”形的活動架，所述活動架的另一端活動套設安裝于第二扶手的外表面。

9、作為本發明的進一步改進，所述電動推桿和微型氣泵以及靜脈顯影器與車載平臺之間均通過電性連接。

10、本發明的有益效果：

11、本發明可在醫療車輛行駛的過程中對車輛內部存在的顛簸現象進行緩沖，從而提高醫療車輛行駛過程中內部的穩定性，同時針對患者的穿刺治療部位可進行二次防護，有利于保障患者穿刺治療部位所需的穩定效果，進一步提高穿刺治療的準確性；

12、本發明可在對患者進行穿刺治療時對患者的靜脈部位進行顯現，以避免在醫療車輛行駛途中醫護人員難以查找靜脈位置進行穿刺的問題，有利于提高靜脈穿刺治療的效率，同時進一步保障靜脈穿刺的準確性。

技術特征：

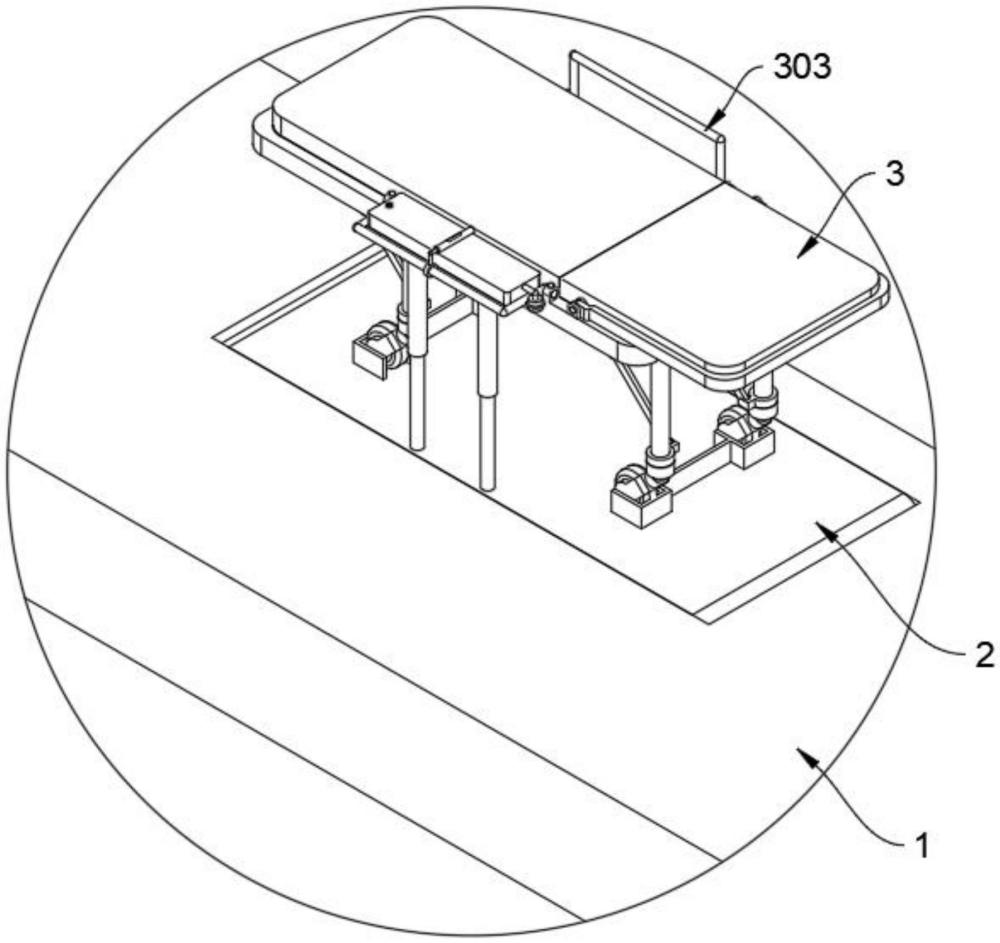

1.一種移動式穿刺治療車，包括車載平臺(1)，其特征在于，所述車載平臺(1)的上表面開設有裝配槽(101)，所述裝配槽(101)內表面的上部活動安裝有緩沖臺(2)，所述緩沖臺(2)下表面的前端與后端均固定安裝有剪式支撐架(201)，所述緩沖臺(2)下表面的中部四角均固定安裝有緩沖撐桿(202)；

2.根據權利要求1所述的一種移動式穿刺治療車，其特征在于，所述緩沖撐桿(202)的外表面上部套設固定安裝有壓縮彈簧(203)，所述壓縮彈簧(203)的其中一端與緩沖臺(2)的下表面固定連接，所述壓縮彈簧(203)的另一端與緩沖撐桿(202)的外表面中部固定連接。

3.根據權利要求1所述的一種移動式穿刺治療車，其特征在于，所述裝配槽(101)的內底面中部固定安裝有電動推桿(204)，所述電動推桿(204)的輸出端固定安裝有呈“凹”形的限位夾板(205)，所述限位夾板(205)的上表面貫穿緩沖臺(2)延伸于外。

4.根據權利要求1所述的一種移動式穿刺治療車，其特征在于，所述移動床(3)下表面的四角均固定安裝有折疊支腿(301)，所述折疊支腿(301)的另一端均活動安裝有萬向輪(302)，所述移動床(3)外表面的后端中部活動安裝有第一扶手(303)，所述第一扶手(303)以及第二扶手(4)與移動床(3)的活動連接處均插設安裝有定位銷。

5.根據權利要求1所述的一種移動式穿刺治療車，其特征在于，所述支撐板(401)的下表面兩側均貫穿活動安裝有伸縮支腿(402)，所述第二扶手(4)外表面的一側中部固定設有固定卡套(403)，所述微型氣泵(6)卡設安裝于固定卡套(403)內。

6.根據權利要求1所述的一種移動式穿刺治療車，其特征在于，所述氣墊(5)的上表面一側開設有排氣閥口(501)，所述靜脈顯影器(7)的外表面前端固定安裝有呈倒“l”形的活動架(701)，所述活動架(701)的另一端活動套設安裝于第二扶手(4)的外表面。

7.根據權利要求1所述的一種移動式穿刺治療車，其特征在于，所述電動推桿(204)和微型氣泵(6)以及靜脈顯影器(7)與車載平臺(1)之間均通過電性連接。

技術總結
本發明涉及治療車技術領域，具體為一種移動式穿刺治療車，包括車載平臺，車載平臺的上表面開設有裝配槽，裝配槽內表面的上部活動安裝有緩沖臺，緩沖臺下表面的前端與后端均固定安裝有剪式支撐架，緩沖臺下表面的中部四角均固定安裝有緩沖撐桿，緩沖臺的上表面卡設放置有移動床，移動床外表面的前端中部活動安裝有第二扶手，第二扶手的內表面固定設有支撐板，支撐板的上表面固定安裝有氣墊，氣墊的外表面一側連通設有連管，連管的另一端固定安裝有微型氣泵，氣墊的上表面活動放置有靜脈顯影器。本發明有利于保障患者穿刺治療部位所需的穩定效果，進一步提高穿刺治療的準確性。

技術研發人員：董盟盟,董婧雯
受保護的技術使用者：徐州百瑞麻醉科技研究院有限公司
技術研發日：
技術公布日：2025/4/24
