本發明涉及醫療器械，尤其是涉及抽推一體化靜脈注射器組件。

背景技術：

1、醫用注射器是醫療衛生系統中常用的一種醫療器械，主要用于為患者注射液態藥物。同時在醫護人員配藥時，也需要使用注射器，對不同類型的藥物進行不同比例的混合，形成所需藥液。

2、經檢索，公開號為：cn117982754a的中國專利，公開了一種醫用注射器，包括注射器管體，所述注射器管體的外壁固定裝配有注射器支板，所述注射器管體靠近注射器支板的一側外壁開設有圓槽，所述注射器支板遠離注射器管體的一側外壁固定裝配有阻隔板，所述注射器支板靠近注射器管體的一側外壁開設有防滑紋，所述注射器管體遠離注射器支板的一端外壁固定裝配有插接管，所述插接管的外沿開設有環形槽。

3、現有的注射器結構主要包括用以承裝藥液的管體、活塞、帶動活塞移動的活塞桿以及安裝在管體一端的針管，這種注射器結構簡單，質量穩定可靠，制作成本低，屬于醫療領域中應用最多的注射器類型。

4、基于上述檢索并結合現實問題發現：現有的注射器類型雖然結構簡單，質量穩定可靠，但是在實際應用中仍存在一定的操作難度，如醫護人員配制藥液時，需要頻繁的用注射器抽取和注射混合不同的藥液，該過程中，需要醫護人員頻繁地抽推注射器的活塞桿，對于操作熟練度不高的醫護人員需要雙手操作，而且需要施加很大的力度，從而提高了藥液配制的操作難度，降低藥液配制效率，即使對于操作熟練的醫護人員可以進行單手操作，但是頻繁地對活塞桿進行抽推，仍會產生疲勞，降低藥液配置效率。

技術實現思路

1、本發明的目的在于提供抽推一體化靜脈注射器組件，以解決上述背景技術中提出的問題。

2、本發明的技術方案是：抽推一體化靜脈注射器組件，包括注射器，還包括抽推裝置；所述抽推裝置包括半圓筒和外殼，所述半圓筒的下側開設有導槽，所述導槽的內側滑動連接有滑板，所述外殼的內側對稱滑動連接有滑條一和滑條二，所述滑條一和滑條二的側面均固定有換向齒條，且外殼上轉動連接有與兩個換向齒條嚙合的換向齒輪，所述滑條一、滑條二、外殼之間設置有驅動機構，且滑條一的上側與滑板的下側相固定；所述驅動機構包括固定在滑條一和滑條二下側的兩個驅動齒條和轉動連接在外殼內部一側的從動軸，所述從動軸的外側轉動連接有分別與兩個驅動齒條嚙合的驅動齒輪一和驅動齒輪二，所述外殼的另一側設置有牽引從動軸轉動的減速驅動機構。

3、優選的，所述驅動機構還包括固定在驅動齒輪一和驅動齒輪二一端并活動套設于從動軸外側的兩個花鍵套軸、滑動設置在從動軸外側的換位圓筒，所述換位圓筒的內側兩端固定有兩個花鍵套筒，兩個所述花鍵套筒分別與兩個花鍵套軸外側相適配，所述換位圓筒和外殼之間設置有對換位圓筒切換位置的換位機構。

4、優選的，所述換位機構包括開設在換位圓筒外側位于中段位置處的環形槽和固定在外殼內側底端的撥桿撐桿，所述撥桿撐桿的外側轉動連接有撥桿，所述撥桿的一端延伸至外殼的外側，且撥桿的另一端固定有撥叉，所述撥叉的兩端活動設置有兩個與環形槽內側活動適配的推動軸。

5、優選的，所述從動軸的外側位于換位圓筒的位置處固定有多個導向條，所述換位圓筒的內側開設有多個與每個導向條滑動配合的滑槽。

6、優選的，所述減速傳動機構包括貫穿轉動連接在外殼一側的主動軸和固定在外殼內側的內齒圈，所述主動軸的外側固定有位于外殼內側的中心齒輪，所述中心齒輪的外側通過齒牙嚙合傳動有多個成圓周排列的行星齒輪，多個所述行星齒輪的一側轉動連接有一個齒輪架，所述齒輪架的一側中心位置處與從動軸的一端固定連接，所述主動軸的另一端設置有第二轉動桿，且主動軸和第二轉動桿之間通過單向軸承單向轉動連接，所述外殼的外部一側固定有固定軸，所述固定軸的外側一端轉動連接有第一轉動桿，所述第一轉動桿和第二轉動桿之間固定有橫軸，所述橫軸的外側轉動連接有握桿，所述握桿與第一轉動桿、第二轉動桿之間設置有力度限制機構。

7、優選的，所述固定軸的外側一端固定有端板，且固定軸的外側套設有扭轉彈簧，所述扭轉彈簧的兩端分別與端板、第一轉動桿的一側固定連接。

8、優選的，所述力度限制機構包括固定在握桿一端的壓桿和固定在第二轉動桿、第一轉動桿之間的橫板，所述橫板的中段位置處貫穿螺紋連接有螺桿，所述螺桿的一端轉動連接有銜接板，所述銜接板的一側通過限制彈簧與壓桿的一側彈性連接。

9、優選的，所述外殼的下側固定有握把。

10、優選的，所述換位圓筒的兩端均固定有多個磁鐵，所述驅動齒輪一和驅動齒輪二均為不銹鋼材質的構件。

11、優選的，所述滑板的上側一端固定有對注射器活塞桿進行抽推的推板和抽板。

12、本發明通過改進在此提供抽推一體化靜脈注射器組件，與現有技術相比，具有如下改進及優點：

13、其一：本發明通過換位機構和抽推裝置的互相配合下，當醫護人員在配藥過程中頻繁抽吸和注射藥液時，只需單手重復相同的動作即可完成抽和推兩個相反的動作，無需直接用手對注射器的活塞桿進行抽推，大幅降低了注射器的操作難度，醫護人員可以更加方便的單手操作注射器，提高了配藥效率。

14、其二：本發明通過減速驅動機構，帶動抽推裝置中的從動軸轉動，從而實現對注射器活塞桿進行抽推的作用，增大了對注射器活塞桿的抽推力度，從而在配藥過程中頻繁抽吸和注射藥液時可以大幅減小醫護人員所需施加的力度，減小醫護人員手部的疲勞，有助于提高配藥效率，尤其在向人體注射藥液時，無需施加較大的推力即可將藥液注射至人體，避免醫護人員手部長時間用較大力度產生酸痛抖動導致注射器抖動，提高了藥液注射的穩定性，從而提高了注射時的安全性。

15、其三：本發明通過力度限制機構，有助于醫護人員判斷按壓力度，當醫護人員操作對握桿施加太大的按壓力度時，握桿與第一轉動桿、第二轉動桿的角度會發生變化，起到提醒醫護人員的作用，醫護人員可以適當減小按壓力度，保證注射穩定性，從而進一步提高注射過程的安全性。

技術特征：

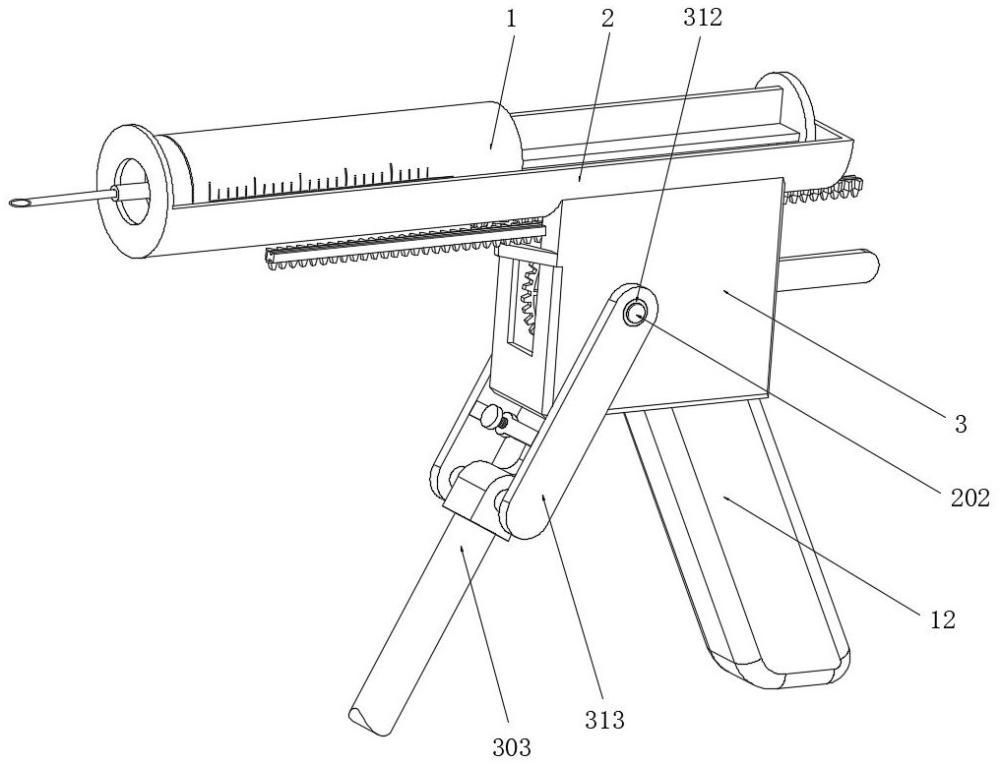

1.抽推一體化靜脈注射器組件，包括注射器（1），其特征在于：還包括抽推裝置；

2.根據權利要求1所述的抽推一體化靜脈注射器組件，其特征在于：所述驅動機構還包括固定在驅動齒輪一（103）和驅動齒輪二（104）一端并活動套設于從動軸（102）外側的兩個花鍵套軸（105）、滑動設置在從動軸（102）外側的換位圓筒（106），所述換位圓筒（106）的內側兩端固定有兩個花鍵套筒（107），兩個所述花鍵套筒（107）分別與兩個花鍵套軸（105）外側相適配，所述換位圓筒（106）和外殼（3）之間設置有對換位圓筒（106）切換位置的換位機構。

3.根據權利要求2所述的抽推一體化靜脈注射器組件，其特征在于：所述換位機構包括開設在換位圓筒（106）外側位于中段位置處的環形槽（405）和固定在外殼（3）內側底端的撥桿撐桿（402），所述撥桿撐桿（402）的外側轉動連接有撥桿（401），所述撥桿（401）的一端延伸至外殼（3）的外側，且撥桿（401）的另一端固定有撥叉（403），所述撥叉（403）的兩端活動設置有兩個與環形槽（405）內側活動適配的推動軸（404）。

4.根據權利要求2所述的抽推一體化靜脈注射器組件，其特征在于：所述從動軸（102）的外側位于換位圓筒（106）的位置處固定有多個導向條（108），所述換位圓筒（106）的內側開設有多個與每個導向條（108）滑動配合的滑槽（109）。

5.根據權利要求1所述的抽推一體化靜脈注射器組件，其特征在于：所述減速驅動機構包括貫穿轉動連接在外殼（3）一側的主動軸（202）和固定在外殼（3）內側的內齒圈（201），所述主動軸（202）的外側固定有位于外殼（3）內側的中心齒輪（203），所述中心齒輪（203）的外側通過齒牙嚙合傳動有多個成圓周排列的行星齒輪（204），多個所述行星齒輪（204）的一側轉動連接有一個齒輪架（205），所述齒輪架（205）的一側中心位置處與從動軸（102）的一端固定連接，所述主動軸（202）的另一端設置有第二轉動桿（313），且主動軸（202）和第二轉動桿（313）之間通過單向軸承（312）單向轉動連接，所述外殼（3）的外部一側固定有固定軸（309），所述固定軸（309）的外側一端轉動連接有第一轉動桿（301），所述第一轉動桿（301）和第二轉動桿（313）之間固定有橫軸（302），所述橫軸（302）的外側轉動連接有握桿（303），所述握桿（303）與第一轉動桿（301）、第二轉動桿（313）之間設置有力度限制機構。

6.根據權利要求5所述的抽推一體化靜脈注射器組件，其特征在于：所述固定軸（309）的外側一端固定有端板（310），且固定軸（309）的外側套設有扭轉彈簧（311），所述扭轉彈簧（311）的兩端分別與端板（310）、第一轉動桿（301）的一側固定連接。

7.根據權利要求5所述的抽推一體化靜脈注射器組件，其特征在于：所述力度限制機構包括固定在握桿（303）一端的壓桿（304）和固定在第二轉動桿（313）、第一轉動桿（301）之間的橫板（306），所述橫板（306）的中段位置處貫穿螺紋連接有螺桿（308），所述螺桿（308）的一端轉動連接有銜接板（307），所述銜接板（307）的一側通過限制彈簧（305）與壓桿（304）的一側彈性連接。

8.根據權利要求1所述的抽推一體化靜脈注射器組件，其特征在于：所述外殼（3）的下側固定有握把（12）。

9.根據權利要求2所述的抽推一體化靜脈注射器組件，其特征在于：所述換位圓筒（106）的兩端均固定有多個磁鐵（406），所述驅動齒輪一（103）和驅動齒輪二（104）均為不銹鋼材質的構件。

10.根據權利要求1所述的抽推一體化靜脈注射器組件，其特征在于：所述滑板（5）的上側一端固定有對注射器（1）活塞桿進行抽推的推板（10）和抽板（11）。

技術總結
本發明涉及醫療器械技術領域，尤其是涉及抽推一體化靜脈注射器組件，包括注射器，還包括抽推裝置；所述抽推裝置包括半圓筒和外殼，所述半圓筒的下側開設有導槽，所述導槽的內側滑動連接有滑板，所述外殼的內側對稱滑動連接有滑條一和滑條二，所述滑條一和滑條二的側面均固定有換向齒條，且外殼上轉動連接有與兩個換向齒條嚙合的換向齒輪。本發明通過換位機構和抽推裝置的互相配合下，當醫護人員在配藥過程中頻繁抽吸和注射藥液時，只需單手重復相同的動作即可完成抽和推兩個相反的動作，無需直接用手對注射器的活塞桿進行抽推，大幅降低了注射器的操作難度，醫護人員可以更加方便的單手操作注射器，提高了配藥效率。

技術研發人員：吳昊,王旭光,桂文娟,王志良,劉孝杰
受保護的技術使用者：深圳市保安醫療用品有限公司
技術研發日：
技術公布日：2025/4/28
