本發明涉及超聲內鏡醫療器械，具體涉及一種超聲內鏡微探頭水囊。

背景技術：

1、近年來隨著消化內鏡技術的飛速發展，各種消化道腔內黏膜及黏膜下病變被發現，為確定病變的性質、層次及深度等，超聲內鏡技術被廣泛應用，從而為治療方案的制定提供更科學的依據，但是超聲內鏡器械與黏膜間存在空氣間隙，超聲波在空氣中傳遞不良被吸收，無法得到有效反射圖像，故需要以潔凈水為介質，才能獲得清晰的圖像。但是在醫生診療過程中，常常因?yàn)榛颊咚橘|(zhì)儲存困難、分泌物干擾、對普通超聲內鏡檢查不耐受等，造成無法有效完成檢查，甚至有窒息的風險，隨著超聲內鏡技術的發展，水囊問世，解決了一些超聲內鏡操作與診斷難題。然而一些醫院只有微探頭超聲內鏡設備，或者某些病例只能用微探頭超聲內鏡設備來進行診療，目前市場上尚缺乏安全高效適配微探頭超聲內鏡的水囊裝置，一些自制水囊覆蓋在內鏡的前端，會遮擋攝像頭進而影響觀察和進境，同時由于攝像頭遮蓋在水囊內，無法判斷注水量，在操作時可能因注水量過多而發生水囊自爆。

2、為解決上述問題，現有技術提供較多的解決方案，如下現有技術jp6125130b1該專利公開一種超聲波內窺鏡和注射裝置，在該超聲波內窺鏡，插入體和本體部，插入部設置在前端，前端包圍超聲波發射超聲波的收發信機連接到球囊具有凹槽，凹槽中形成的水氣球嘴供水口與球囊的剛性件，供水口和通道連通的水囊，球囊連接到超聲波內窺鏡的光源裝置的連接器部分和操作段和一供給管道連接通用線纜設置，該專利解決了使用超聲波內窺鏡后取出球囊時的操作非常困難以及球囊水量控制的問題，但是在超聲內鏡診療過程中有效判斷水量以及提升診療效果和舒適性方面還具有提升空間。

技術實現思路

1、本發明的目的在于提供一種超聲內鏡微探頭水囊，能夠判斷超聲內鏡診斷過程中水囊的水量進行控制，有效提升診療效果和病患的診療舒適性。

2、為解決上述技術問題，本發明具體提供下述技術方案：一種超聲內鏡微探頭水囊，包括固定件，固定件端部可拆卸式連接有水囊，固定件至少設有兩個能夠與水囊連通的第一通道。固定件能夠與超聲探頭進行可拆卸式連接，在使用時將超聲探頭插入固定件并與水囊接觸，實現水囊與超聲探頭貼附，避免兩者之間進入空氣，進一步的固定件與超聲探頭接觸端面設有一圈醫用貼膜，在固定件與超聲探頭裝配時，將醫用貼膜的內側貼膜撕下，保持超聲探頭與固定件的插接密封狀態以及超聲探頭與水囊密封狀態，避免超聲內鏡診斷過程中有空氣進入固定件與超聲探頭連接空間以及空氣存在于超聲探頭與水囊之間影響超聲波的傳遞，水囊在使用前位排空折疊狀態，在使用時通過第一通道進行水體送入使其充盈，通過記錄向第一通道內注入水量可以確定水囊的充盈狀態，并通過第一通道來進行水體的排出或送入，如此使水介質儲存更高效，患者行超聲內鏡診治更安全，提高檢查效率和準確率，適當大小的水囊降低了診療過程中病患的不適感，進而提升病患診療舒適性。

3、水囊的內徑為2.6mm，根據不同超聲內鏡微探頭，水囊長度可以設置為15.0mm、25.0mm等多種型號，水囊的內徑也可根據不同的超聲內鏡微探頭進行適應性更換，不局限于2.6mm。

4、根據本發明一實施方式，至少一個第一通道連接有第二管路，水囊內部可以設置壓力傳感器，設有的第二管路用于排出水囊內部水體，通過記錄向水囊輸入量能夠監控水囊內部水體存量，并且配合壓力傳感器監控來避免水囊爆裂，設有的第二管路可在水囊內部壓力過大或輸入水量過度時排出部分水體進行調節，也能夠在進行超聲內鏡診治放入水囊或取出水囊時通過第二管路來調控水囊的大小，便于取放水囊，當然第二管路出水口段可以連接量杯或計量器來記錄排出水體，如此能達到精準控制的目的，水囊只覆蓋超聲內鏡微探頭，不遮擋覆蓋內鏡攝像頭，不影響內鏡的進境和觀察，并可在操作時直視水囊的擴張情況，進行適當?shù)淖⑺瑴p少水囊自爆的風險。

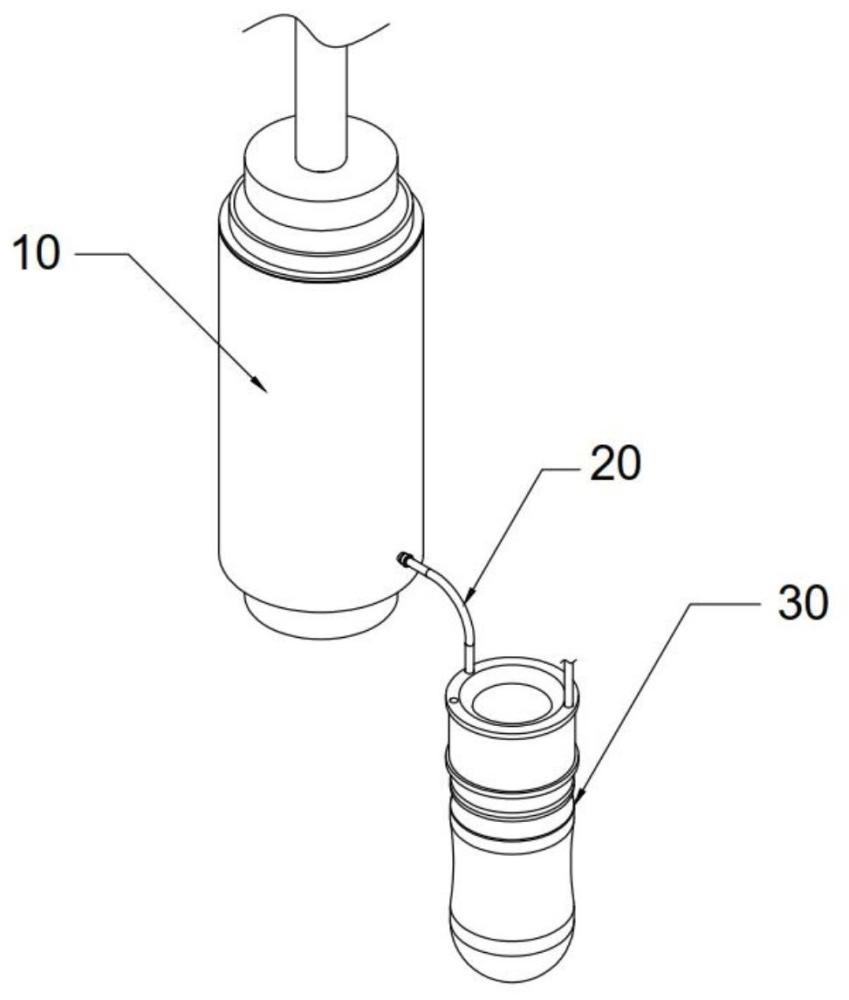

5、根據本發明一實施方式，至少一個第一通道通過第一管路連接有前處理組件。前處理組件通過第一管路連接水囊組件，水囊組件包括水囊，水囊一端部連接固定件，對于送入水囊組件內的水體而且其能夠影響超聲檢查的結果，如水體過冷導致病患不耐受水囊不能配合超聲檢查或水體中含有較多的氣體影響超聲傳播等，故設置前處理組件用于對進入水囊組件的水體進行前處理，具體是對水體溫控處理使水囊使用溫度與病患內體溫接近解決耐受問題以及降低水體中氣體含量提高超聲檢查的結果準確性。

6、根據本發明一實施方式，前處理組件包括第一殼體，第一殼體內置空腔，空腔貫通第一殼體兩端部，第一殼體側面具有與空腔連通的第一管體，第一管體與第一管路連通，介質送入到第一殼體內部進行處理后通過第一管體與第一管路排出，可選的第一管路上可以設置電控閥或閥門用于控制第一管路的開啟或關閉，當然第一管體上同樣可以設置電控閥或閥門。

7、根據本發明一實施方式，第一殼體一端部拆卸式連接有第二封板，第一殼體另一端部拆卸式連接第一封板，第二封板上設有注射管路，注射管路的輸出端口設于第一殼體空腔內部，第二封板上設有排氣閥，第二封板和第一封板用于對第一殼體兩端部封口避免內部介質泄露，設有的注射管路用于將介質送入第一殼體內，注射管路可以與注射器進行連接，注射器能夠精準計量達到控制水囊大小的目的，其中第二封板上的排氣閥能夠?qū)Φ谝粴んw內部的氣體外排，解決介質內存在較多氣體的問題。

8、根據本發明一實施方式，第一殼體內部設有第二殼體，第二殼體為回轉體結構且中部設有貫通孔，第二殼體一端部與第二封板連接，另一端部直徑小于與第二封板連接端直徑，第二殼體表面環繞設置通氣孔。第一殼體內的水體在經過第二殼體上的通氣孔時有助于氣液分離器，促進水體中的氣體排出，降低水體中的含氣量提高后續超聲檢查的結果精準性，并且通氣孔能夠截留水體介質中的雜質以杜絕雜質存在于水囊中造成超聲檢測的誤診可能性。另外水體通過第二殼體上的通氣孔后有助于水體分流與匯聚這樣對于水體溫度分布均勻性具有提升效果，解決水體介質溫度不均影響后續送入水囊導致水囊溫度分布不均的問題。

9、根據本發明一實施方式，第一封板上設有一端開口設置的第三殼體，第三殼體開口設于第一殼體空腔內，第三殼體內設加熱組件。加熱組件用于對第一殼體內部的水體加熱至適宜溫度，解決水囊溫度導致病患不耐受的問題。

10、第二殼體一端部與第二封板連接，第二封板具有環形安裝槽，環形安裝槽能夠與第二殼體端部裝配，第二殼體另一端與第三殼體開口插接設置，第二殼體端口具有環形段，該環形段插入第三殼體開口內使第三殼體與第二殼體連通，注射管路的出水口端設于第二殼體內。注射管路送入的水體在第二殼體內向下排放進入到第三殼體內部由加熱組件對水體加熱后水體從第二殼體上的通氣孔排出進行水體過濾和氣體濾除操作，通過注射管路送入水體量要大于水囊容量，部分水體會停留在第三殼體內部，在計算水囊內水量時需減去第三殼體至第二殼體最低水位通氣孔位置的水容量，在第三殼體內部暫存水體一方面能夠?yàn)橄乱晃换颊呖焖佥斔蜏乜厮w，縮短診療檢查時間，另一方面在第三殼體內暫存的水體有助于被通氣孔截留的雜質分散開，避免堆積堵塞通氣孔。

11、根據本發明一實施方式，加熱組件包括加熱棒，加熱棒外側設有第一環體。第一環體內圈設有與其同軸的第二環體，第一環體內圈通過第二連接板與第二環體連接，第二環體內圈設有同軸的第四環體，第四環體外圈通過第一連接板與第二環體連接，第四環體套設在加熱棒上且兩者連接裝配后第四環體不能相對加熱棒位移。第一連接板與第二環體、第二連接板等部件為導熱材質制備，加熱棒用于對水體進行加熱使水體水溫與病患體內溫度接近，解決水囊溫度導致病患不配合檢查的問題，設有的第一環體能夠與第三殼體內壁接觸，使加熱棒與第三殼體同軸，如此對于進入水體流動而言保持加熱棒的位置狀態有助于確保水體的加熱效果，并且利用第二環體、第一連接板等部件擴大對水體的換熱面積提高換熱效率，對于通氣孔截留沉淀在第三殼體底部的雜質來說，第二環體、第一連接板等部件能夠相對降低其再懸浮概率以保障第二殼體上通氣孔的流通效果。

12、根據本發明一實施方式，固定件為回轉體結構，固定件中部設有安裝通道，安裝通道貫通固定件兩端部，固定件上下端設有向外延伸的延伸環。回轉體結構的固定件能夠較佳的放入病患體內，安裝通道用于與超聲微探頭進行配設，延伸環能夠?qū)潭獠康木o固膠圈進行限位，在超聲微探頭與固定件的安裝通道配設后，可在固定件外部套設緊固膠圈對固定件施加緊固力促進固定件與超聲微探頭接觸緊密性，延伸環能夠避免緊固膠圈脫離。

13、根據本發明一實施方式，固定件的安裝通道上設有內凹的第一裝配環槽，水囊具有與第一裝配環槽配設的凸環，設有的第一裝配環槽和凸環能夠?qū)崿F(xiàn)固定件與水囊的拆裝與兩者連接密封效果，對于不同長度的水囊能夠選擇性使用，解決了一體式結構存在的適配性差的問題，并且水囊充盈過度能夠通過第一裝配環槽提供一定的緩沖釋放空間，降低水囊過度充盈自爆風險，水囊與固定件接觸面具有粘膠和醫用貼膜，在使用時可將醫用貼膜撕掉，使粘膠充填于水囊與固定件之間，實現密封，避免介質進入或排出，同時提升水囊與固定件連接緊密度。本發明的固定件與水囊優選采用醫用高分子材料制備，制備的成品固定件和水囊采用無菌包裝袋進行密封裝袋，固定件和水囊一次性醫用產品，杜絕二次使用。

14、與現有技術相比，本發明的有益效果為：本發明的固定件能夠與超聲探頭進行可拆卸式連接，在使用時將超聲探頭插入固定件并與水囊接觸，實現水囊與超聲探頭貼附，避免兩者之間進入空氣，水囊在使用前位排空折疊狀態，在使用時通過第一通道進行水體送入使其充盈，通過記錄向第一通道內注入水量可以確定水囊的充盈狀態，并通過第一通道來進行水體的排出或送入，如此使水介質儲存更高效，患者行超聲內鏡診治更安全，提高檢查效率和準確率，適當大小的水囊降低了診療過程中病患的不適感，進而提升病患診療舒適性。
