本發明屬于急診重癥，具體涉及一種急診科臨床用心腦肺復蘇搶救裝置。

背景技術：

1、患者身體出現昏厥等情況時，可以及時的做心肺復蘇按壓急救，通常按壓的部位在身體的劍突上兩個橫指部位，需要通過雙手重疊和掌根部接觸胸壁以及手指抬起不接觸胸壁的方式進行，保證有力的按壓和保證胸壁可以正?；貜?，可以有效地促進血液循環和促進心肺功能恢復，可以起到良好的搶救效果，有利于降低患者死亡的風險。

2、公開號為cn210962988u的專利公開了一種移動急救病床用心臟復蘇機，包括：心臟復蘇主體裝置、連接桿和套筒，套筒的左側上端連接左滑塊，套筒的右端連接右滑塊，左滑塊套在左滑軌的外側，右滑塊套在右滑軌的外側，左滑軌和右滑軌均連接在急救床體的下端，病人躺在急救床體上，連接桿為u型結構，其一端活動插入套筒內，另一端固定連接心臟復蘇主體裝置。使用時，移動急救病床用心臟復蘇機在使用時插入在套筒內，可跟隨套筒左右移動，以調整至合適位置。

3、上述技術方案在使用時，需要將心臟復蘇機移動至患者身體的劍突上兩個橫指部位，由于急救時時間緊迫，而醫護人員在使用上述技術方案提供的移動急救病床用心臟復蘇機時，首先需要在橫向和縱向方向上均調整移動急救病床用心臟復蘇機的位置，以便心臟復蘇機位于患者身體的劍突上方，無法快速將心臟復蘇機定位，浪費搶救時間；

4、此外，在實際操作中，對患者進行心臟復蘇時，需要抬高患者的下頜部，開放氣道，且心肺復蘇過程中按壓多次后，應進行兩次或多次人工呼吸，來提高心肺復蘇搶救的成功率，而上述技術方案需要醫護人員配合，操作復雜。

技術實現思路

1、本發明的目的是克服現有的心腦肺復蘇搶救裝置無法快速將心肺復蘇裝置定位，浪費搶救時間，且無法抬高患者的下頜部，開放氣道的問題。

2、為了達到上述目的，本發明采用的技術思路為：在病床床體上增設用于按壓機構和頸部承托機構，其中，按壓機構與頸部承托機構抵接設置；這樣，醫護人員僅需將患者的頸部放置在頸部承托機構中的承托氣囊上，然后將按壓機構從病床床體下方移出，即可使得按壓機構不再與頸部承托機構抵接，從而頸部承托機構將患者的頸部抬高，開放氣道，同時，按壓機構升高后旋轉，以便按壓機構中的按壓塊位于患者身體的劍突上兩個橫指位置處，以便對患者進行多次心肺復蘇按壓。

3、基于上述技術思路，本發明采用的技術方案為：

4、一種急診科臨床用心腦肺復蘇搶救裝置，包括病床床體，病床床體上設有：

5、按壓機構，包括支架和設置在支架上端的按壓塊；支架的下端與病床床體連接；

6、頸部承托機構，包括設置于病床床體上的承托氣囊，以及卡設在病床床體上的驅動組件；驅動組件一端與承托氣囊連接，另一端與支架抵接。

7、在上述技術方案中，作為優選的，支架包括：

8、升降連桿，與按壓塊連接；

9、旋轉電機，設置于升降連桿的側面，旋轉電機的輸出端設有主動齒輪，主動齒輪與升降連桿連接。

10、對上述技術方案的進一步限定，升降連桿包括：

11、升降連桿包括：

12、第一推桿，第一推桿的推桿部分與按壓塊連接；

13、第二推桿，第二推桿的推桿部分與第一推桿的固定端連接，且第二推桿的推桿部分與驅動組件抵接；

14、滾珠絲桿，設置在病床床體的下方；滾珠絲桿上套設有螺紋塊，螺紋塊的頂部與第二推桿固定端的底部轉動連接，螺紋塊與旋轉電機的側面連接。

15、對上述技術方案更進一步限定，第二推桿固定端的外側面上設有與主動齒輪嚙合連接的從動齒輪。

16、對上述技術方案更進一步限定，第二推桿的推桿部分為倒l形結構。

17、對上述技術方案更進一步限定，驅動組件包括：

18、活動孔，開設于病床床體上；活動孔的上端與承托氣囊連通；

19、活塞桿，為l型結構，且活塞桿的長臂端設置有配重塊，短臂端穿過活動孔與活動孔內滑動設置的方形活塞連接；活塞桿的長臂端與第二推桿抵接；

20、轉動連接件，一端與病床床體的底面連接，另一端與活塞桿的中間位置處轉動連接；

21、按壓彈簧，一端與病床床體的底面連接，另一端與活塞桿長臂端轉動連接。

22、對上述技術方案更進一步限定，還包括：用于輔助進行人工呼吸的吸氧輔助機構，吸氧輔助機構與氧氣罐連接。

23、對上述技術方案更進一步限定，吸氧輔助機構包括：

24、鼻夾鉗；

25、吸氧組件，分別與鼻夾鉗和氧氣罐連接。

26、對上述技術方案更進一步限定，吸氧組件包括：

27、吸氧管，與鼻夾鉗的中心轉動連接；

28、輸氣氣囊，輸氣氣囊的進氣口通過第一單向閥與氧氣罐連接，輸氣氣囊的出氣口通過第二單向閥與吸氧管連通。

29、有益效果

30、一、本發明通過病床床體、按壓機構和頸部承托機構的聯合設計，僅需醫護人員將患者的頸部放置在頸部承托機構中的承托氣囊上，然后將按壓機構從病床床體的下方移出后僅需調整按壓機構在病床縱向方向上進行調整，即可將按壓機構中的按壓塊位于患者身體劍突上兩個橫指位置處，以便對患者進行心肺復蘇按壓，在將按壓機構從病床床體的下方移出的同時，頸部承托機構中的承托氣囊充氣，以便將患者的頸部抬高，開放氣道，在輔助呼吸前應清理口腔異物或分泌物。

31、二、本發明通過活塞桿、配重塊和第二推桿的聯合設計，在第二推桿的推桿部分在水平方向上旋轉后，離開活塞桿設有配重塊的一端，從而活塞桿與配重塊連接的一端在配重塊的重力作用下向下移動，從而使得活塞桿遠離配重塊的一端在病床床體的容納腔內向上移動，從而與病床床體的容納腔連通的承托氣囊充氣，從而實現對患者頸部的承托，結構簡單，使用方便。

32、三、本發明通過鼻夾鉗和吸氧組件聯合設計，醫護人員僅需輸氣氣囊，即可通過鼻夾鉗來將患者的鼻子夾住的同時，設置在輸氣氣囊出氣口處的第二單向閥打開，此時，第一單向閥關閉，使得位于輸氣氣囊內的氧氣吹入患者口中；醫護人員松手后，設置在輸氣氣囊進氣口處的第一單向閥打開，同時，第二單向閥關閉，使得氧氣管中的氧氣進入輸氣氣囊內，以便下一次對患者口腔吹氣，保證有足夠量的氣體進入并使胸廓起伏，這樣，醫護人員無需人工呼吸，即可實現對患者的心肺復蘇，減少了醫患之間交叉感染，保證醫療安全。

33、四、本發明通過按壓彈簧和配重塊的聯合設計，可以更加快速地將l形連接桿的端部下壓，使得位于l形連接桿另一端上的方形活塞在活動孔內向上移動，實現對承托氣囊充氣；其中，l形連接桿與方形活塞轉動連接，這樣，在l形連接桿以轉動連接件為中心旋轉時，方形活塞不會卡死在活動孔中。

技術特征：

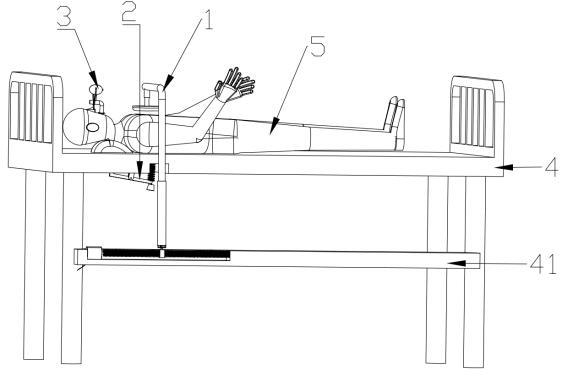

1.一種急診科臨床用心腦肺復蘇搶救裝置，包括病床床體（4），其特征在于，病床床體（4）上設有：

2.根據權利要求1所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，支架包括：

3.根據權利要求2所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，升降連桿包括：

4.根據權利要求3所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，第二推桿（14）固定端的外側面上設有與主動齒輪（12a）嚙合連接的從動齒輪（14a）。

5.根據權利要求4所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，第二推桿（14）的推桿部分為倒l形結構。

6.根據權利要求3所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，驅動組件包括：

7.根據權利要求6所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，還包括：用于輔助進行人工呼吸的吸氧輔助機構（3），吸氧輔助機構（3）與氧氣罐連接。

8.根據權利要求7所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，吸氧輔助機構（3）包括：

9.根據權利要求8所述的一種急診科臨床用心腦肺復蘇搶救裝置，其特征在于，吸氧組件包括：

技術總結
本發明提供了一種急診科臨床用心腦肺復蘇搶救裝置，屬于急診重癥技術領域。針對目前現有的心腦肺復蘇搶救裝置無法快速將心肺復蘇裝置定位，浪費搶救時間，且無法抬高患者的下頜部的問題，本發明通過在病床床體上增設用于按壓機構和頸部承托機構，其中，按壓機構與頸部承托機構抵接設置；這樣，醫護人員僅需將患者的頸部放置在頸部承托機構中的承托氣囊上，然后將按壓機構從病床床體下方移出，即可使得按壓機構不再與頸部承托機構抵接，從而頸部承托機構將患者的頸部抬高，開放氣道，同時，按壓機構升高后旋轉，以便按壓機構中的按壓塊位于患者身體的劍突上兩個橫指位置處，以便對患者進行多次心肺復蘇按壓。
