本實用新型涉及體育用具技術領域，尤其涉及一種籃球清潔裝置。

背景技術：
在高中緊張的學習環境下，適當?shù)捏w育運動有益于身心健康。在眾多的體育項目中，籃球尤其受學生的喜愛。因目前高中學校的籃球場地大多為室外露天的，使籃球在使用一段時間后，表面上粘附了灰塵和汗水，為了防止疾病的傳播，需要經常清潔籃球。但是清潔籃球時，不易用水清洗，也不易在太陽下暴曬晾干。針對上述技術問題，熱愛籃球運動高中生們設計了一種籃球清潔裝置，使籃球清潔不損耗其使用壽命，又不占用學習的時間。

技術實現要素：

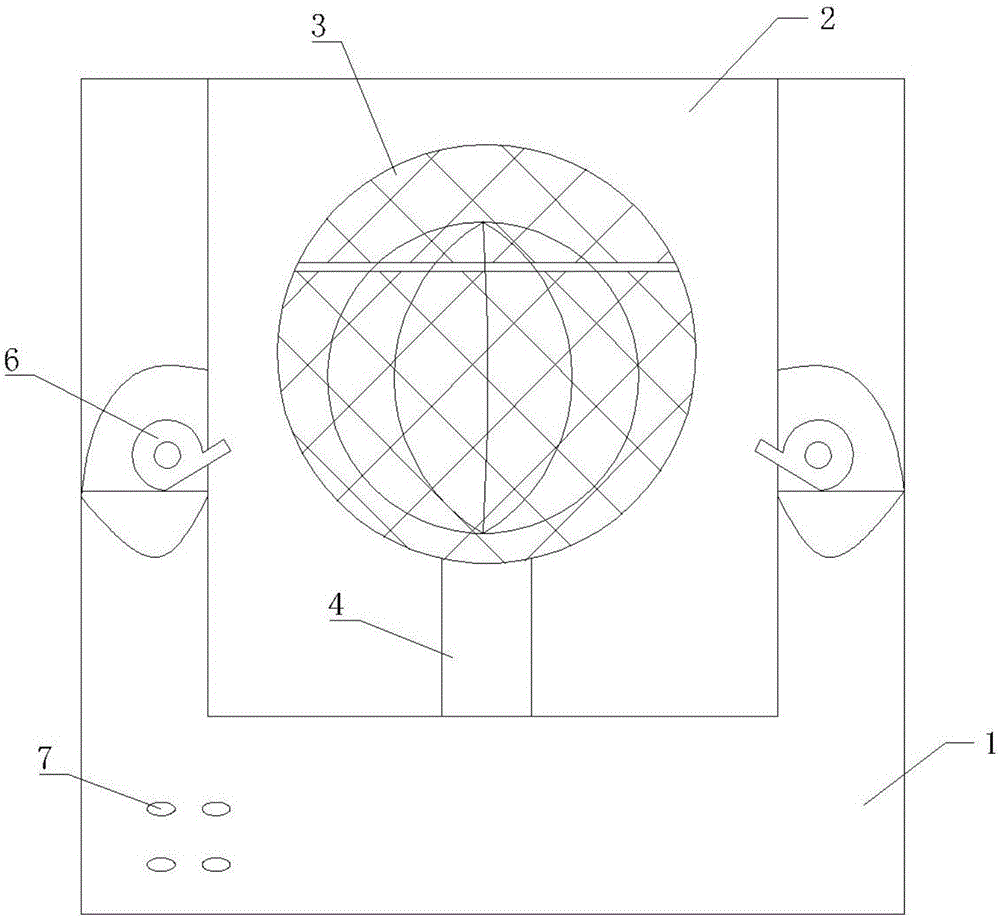

本實用新型的目的在于提供一種籃球清潔裝置，該裝置采用擦拭的方式清潔籃球表面，采用風干的方式晾曬籃球，從而保證了籃球的使用，還代替了手工操作。為解決上述技術問題，本實用新型的技術方案是：一種籃球清潔裝置包括殼體，所述殼體內設有清潔室，所述清潔室內設有清潔籠，所述清潔籠包括鉸接的頂蓋和清潔座，所述清潔座的底部與一豎直設置的轉動軸一端固定連接，所述轉動軸的另一端與一電機的輸出軸傳動連接；所述殼體內還設有吹風機，所述吹風機的出風口朝向所述清潔籠設置；還包括柔軟材質制成的第一清潔套，所述第一清潔套可拆卸套設在所述頂蓋內側；柔軟材質制成的第二清潔套，所述第二清潔套可拆卸套設在所述清潔座內；控制部件，所述控制部件包括電連接的電源和控制電路，所述控制電路分別與所述電機和所述吹風機電連接，所述控制部件還包括與所述控制電路電連接的操作鍵，所述操作鍵設在所述殼體外側。優選方式為，所述控制部件還包括與所述控制電路電連接的定時電路。采用上述技術方案后，本實用新型的有益效果是：由于本實用新型的籃球清潔裝置包括殼體，殼體內設有清潔室，清潔室內設有清潔籠，清潔籠包括鉸接的頂蓋和清潔座，清潔座的底部與轉動軸一端固定連接，轉動軸的另一端與一電機的輸出軸傳動連接；殼體內還設有吹風機，吹風機的出風口朝向清潔籠設置；還包括第一清潔套、第二清潔套和控制部件。使用時將潮濕的第一清潔套和第二清潔套分別套在頂清潔籠內側，將籃球放入清潔籠內啟動電機，讓轉動軸帶著清潔籠轉動，而清潔籠轉動的過程中，籃球的表面不停的與第一清潔套或第二清潔套接觸，達到擦拭的目的干凈。擦拭完畢后啟動吹風機，讓風吹在籃球上，達到風干的目的。因此使用本實用新型的清潔籃球能夠保證籃球的使用壽命，還代替了手工操作，非常適合緊張的高中生活。附圖說明圖1是本實用新型籃球清潔裝置擦拭時的結構示意圖；圖2是本實用新型籃球清潔裝置吹風時的結構示意圖;圖3是本實用新型的第一清潔套的結構示意圖；圖4是本實用新型的第二清潔套的結構示意圖；圖中：1—殼體、2—清潔室、3—清潔籠、30—頂蓋、31—清潔座、4—轉動軸、5—電機、6—吹風機、7—操作鍵、8—第一清潔套、9—第二清潔套、10—籃球。具體實施方式為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。如圖1、圖2、圖3和圖4所示，一種籃球清潔裝置包括殼體1，殼體1內設有清潔室2，清潔室2內設有清潔籠3，清潔籠3包括鉸接的頂蓋30和清潔座31，并且清潔座31的底部與一豎直設置的轉動軸4一端固定連接，轉動軸4的另一端與一電機5的輸出軸傳動連接；殼體1內還設有吹風機6，吹風機6的出風口朝向清潔籠3設置；還包括柔軟材質制成的第一清潔套8和第二清潔套9，第一清潔套8和第二清潔套9上均設有彈力帶，其中第一清潔套8可拆卸套設在頂蓋30內側，第二清潔套9可拆卸套設在清潔座31內。上述電機5和吹風機6與控制部件的控制電路電連接，控制部件還包括與控制電路電連接的操作鍵7，該操作鍵7設在殼體1外側；本實施例的控制部件還包括與控制電路電連接的定時電路。使用本實用新型時，先將第一清潔套8和第二清潔套9洗干凈擠干水，讓其保持潮濕，然后將他們分別套在頂蓋30和清潔座31內側，接著將籃球10放入清潔籠3，將清潔籠3關閉后，操控操作鍵7定時，讓控制電路將電機5啟動。讓轉動軸4帶著清潔籠3轉動，而清潔籠3轉動的過程中，籃球10的表面不停的與第一清潔套8或第二清潔套9接觸，讓潮濕清潔套將籃球10的表面擦拭干凈。當定時電路計時到后，電機5停止轉動，擦拭完畢后。再將操作鍵7和第二清潔套9取下，操控操作鍵7定時，讓控制電路將吹風機6啟動，讓風吹在籃球10上，讓籃球10慢慢風干。當定時電路計時到后，吹風機6停止轉動，晾干完畢后。因本實用新型的籃球清潔裝置，采用擦拭的方式清潔籃球表面，采用風干的方式晾曬籃球，從而保證了籃球的使用，還代替了手工操作，非常適合緊張的高中生活。以上所述本實用新型的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同一種籃球清潔裝置結構的改進等，均應包含在本實用新型的保護范圍之內。
