本技術是一種防倒塌的武術錘放置裝置，屬于放置設備。

背景技術：

1、錘子是中華武術的傳統兵器之一，習練錘子不但可以強身健體和陶冶情操，而且錘子在舞動過程中威武兇猛觀賞性強，因此練習錘術的人越來越多。由于武術錘非常重，不便于放置在桌子上，所以通常都是直接將武術錘靠墻放在地上。

2、但是放在地上的武術錘穩定性不高，很容易倒在地上從而對路過的人們造成傷害，安全性不高，且武術錘非常重，在搬運的過程中，將會耗費人們大量的力氣，效率不高，現在急需一種防倒塌的武術錘放置裝置來解決上述出現的問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種防倒塌的武術錘放置裝置，以解決上述背景技術中提出的問題，本實用新型結構合理，實用性好，設計一種防倒塌轉移結構，能夠對多個武術錘進行放置及轉移的同時，還能對其進行限位，使其不會發生倒塌現象，且安全性高，方便人們集中搬運。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種防倒塌的武術錘放置裝置，包括側板、限位安裝座以及金屬勾片，所述側板前端下側從左到右等距離安裝有多個支撐板，多個所述支撐板上端均安裝有多組彈簧，多組所述彈簧上端均固定有橡膠座，多個所述橡膠座上端均開設有錘頭放置槽，所述限位安裝座水平固定在側板前端上側，所述限位安裝座前端從左到右開設有多個開口槽，所述限位安裝座上端開設有多個限位孔，所述限位安裝座上端活動安裝有多個旋轉塊，多個所述旋轉塊環形側面均固定有固定環，所述金屬勾片設置有多個，多個所述金屬勾片分別固定在多個固定環環形側面一側，多個所述金屬勾片活動端上側均插設有插銷。

3、進一步地，多個所述支撐板前端水平固定有連接板，所述連接板上端安裝有防護擋框。

4、進一步地，所述側板右端面縱向固定有不銹鋼空心推把。

5、進一步地，所述側板后端傾斜安裝有多個防倒支桿。

6、進一步地，多個所述錘頭放置槽分別處在多個開口槽下方。

7、進一步地，多個所述限位孔分別處在多個開口槽上端左側，多個所述旋轉塊分別處在多個開口槽上端后側。

8、進一步地，所述連接板（3）下端左右側及側板（1）下端左右側均安裝有萬向輪（4）。

9、本實用新型的有益效果：本實用新型的一種防倒塌的武術錘放置裝置，因本實用新型添加了彈簧、橡膠座、錘頭放置槽、側板、支撐板、連接板、萬向輪、防倒支桿、限位安裝座、開口槽、旋轉塊、固定環、金屬勾片以及插銷，經過我們的設計改進及實際使用表明，本裝置實用性好，設計一種防倒塌轉移結構，能夠對多個武術錘進行放置及轉移的同時，還能對其進行限位，使其不會發生倒塌現象，且安全性高，方便人們集中搬運。

技術特征：

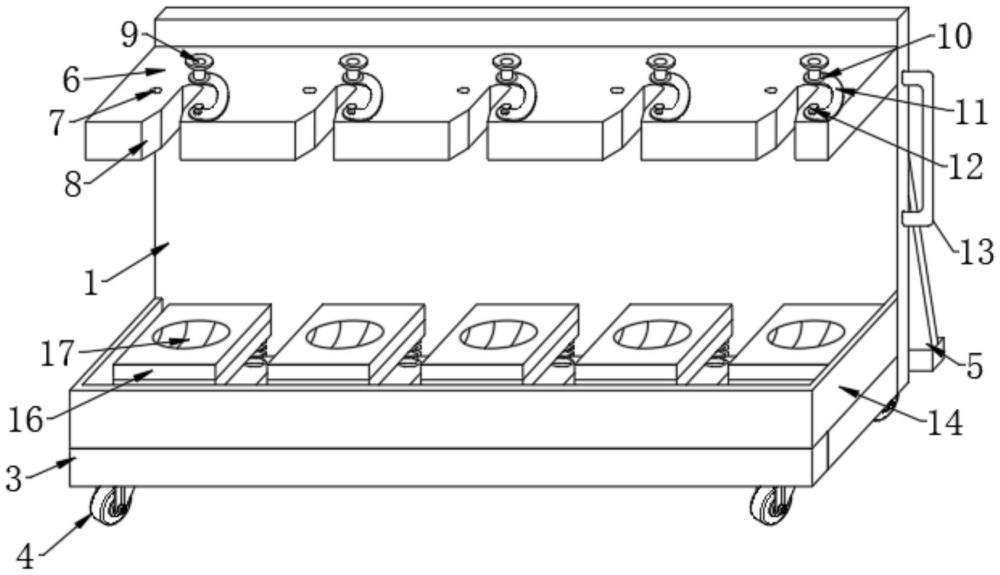

1.一種防倒塌的武術錘放置裝置，包括側板（1）、限位安裝座（6）以及金屬勾片（11），其特征在于：所述側板（1）前端下側從左到右等距離安裝有多個支撐板（2），多個所述支撐板（2）上端均安裝有多組彈簧（15），多組所述彈簧（15）上端均固定有橡膠座（16），多個所述橡膠座（16）上端均開設有錘頭放置槽（17）；

2.根據權利要求1所述的一種防倒塌的武術錘放置裝置，其特征在于：多個所述支撐板（2）前端水平固定有連接板（3），所述連接板（3）上端安裝有防護擋框（14）。

3.根據權利要求1所述的一種防倒塌的武術錘放置裝置，其特征在于：所述側板（1）右端面縱向固定有不銹鋼空心推把（13）。

4.根據權利要求1所述的一種防倒塌的武術錘放置裝置，其特征在于：所述側板（1）后端傾斜安裝有多個防倒支桿（5）。

5.根據權利要求1所述的一種防倒塌的武術錘放置裝置，其特征在于：多個所述錘頭放置槽（17）分別處在多個開口槽（8）下方。

6.根據權利要求1所述的一種防倒塌的武術錘放置裝置，其特征在于：多個所述限位孔（7）分別處在多個開口槽（8）上端左側，多個所述旋轉塊（9）分別處在多個開口槽（8）上端后側。

7.根據權利要求2所述的一種防倒塌的武術錘放置裝置，其特征在于：所述連接板（3）下端左右側及側板（1）下端左右側均安裝有萬向輪（4）。

技術總結
本技術提供一種防倒塌的武術錘放置裝置，包括側板、限位安裝座以及金屬勾片，側板前端下側從左到右等距離安裝有多個支撐板，多個支撐板上端均安裝有多組彈簧，多組彈簧上端均固定有橡膠座，多個橡膠座上端均開設有錘頭放置槽，限位安裝座水平固定在側板前端上側，限位安裝座前端從左到右開設有多個開口槽，限位安裝座上端開設有多個限位孔，限位安裝座上端活動安裝有多個旋轉塊，多個旋轉塊環形側面均固定有固定環，該設計解決了原有武術錘放置安全性低及不便轉移搬運的問題，本技術實用性好，設計一種防倒塌轉移結構，能夠對多個武術錘進行放置及轉移的同時，還能對其進行限位，使其不會發生倒塌現象，且安全性高，方便人們集中搬運。

技術研發人員：沈友華
受保護的技術使用者：江西應用科技學院
技術研發日：20240509
技術公布日：2025/4/28
