本技術涉及游藝挖掘機，具體涉及一種游藝挖掘機起重臂結構。

背景技術：

1、挖掘機，又稱挖土機，是用鏟斗挖掘高于或低于承機面的物料，并裝入運輸車輛或卸至堆料場的土方機械。挖掘機挖掘的物料主要是土壤、煤、泥沙以及經過預松后的土壤和巖石。從近幾年工程機械的發展來看，挖掘機的發展相對較快，挖掘機已經成為工程建設中最主要的工程機械之一。挖掘機的傳動機構通過液壓泵將發動機的動力傳遞給液壓馬達、液壓缸等執行元件，推動工作裝置動作，從而完成各種作業。

2、而游藝挖掘機是專供兒童娛樂游玩的裝置，能夠給幼兒帶來愉悅的身心體驗。現有的游藝挖掘機雖然能夠在外形上模仿真實的挖掘機，但是游藝挖掘機像真實挖掘機一樣在驅動機構的驅動下完成挖土動作依然難以實現，原因之一在于，若游藝挖掘機采用與真實挖掘機一樣的液壓傳動機構，很容易出現漏油等安全隱患，因此不適合供兒童玩耍。

技術實現思路

1、本實用新型的目的在于提供一種游藝挖掘機起重臂結構，解決以上技術問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種游藝挖掘機起重臂結構，包括首尾依次鉸接的支架、動臂、斗桿和鏟斗，所述支架固定安裝在游藝挖掘機本體的前端；

4、所述支架與所述動臂之間設置有用于驅動所述動臂相對所述支架擺動的第一連桿組件，所述動臂與所述斗桿之間設置有用于驅動所述斗桿相對所述動臂擺動的第二連桿組件，所述斗桿與所述鏟斗之間設置有用于驅動所述鏟斗相對所述斗桿擺動的第三連桿組件。

5、作為進一步的技術方案，所述第一連桿組件包括：

6、第一驅動連桿，所述第一驅動連桿轉動安裝在所述動臂上；

7、第一從動連桿，所述第一從動連桿的一端與所述第一驅動連桿鉸接，另一端鉸接在所述支架上。

8、作為進一步的技術方案，所述第一驅動連桿與所述第一從動連桿的鉸接處固定設有拉伸彈簧，所述拉伸彈簧的另一端固定連接在所述動臂靠近所述支架的一端。

9、作為進一步的技術方案，所述第二連桿組件包括：

10、第二驅動連桿，所述第二驅動連桿轉動安裝在所述動臂上；

11、第二從動連桿，所述第二從動連桿的一端與所述第二驅動連桿鉸接，另一端鉸接在所述斗桿上。

12、作為進一步的技術方案，所述鏟斗上固定設有鉸支座，所述第三連桿組件包括：

13、第一輔助連桿，所述第一輔助連桿的一端轉動安裝在所述斗桿上；

14、第二輔助連桿，所述第二輔助連桿的一端鉸接在所述鉸支座上；

15、第三驅動連桿，所述第三驅動連桿轉動安裝在所述斗桿上；

16、第三從動連桿，所述第三從動連桿的一端鉸接在所述鉸支座上，所述第三從動連桿、所述第二輔助連桿和所述第一輔助連桿鉸接于同一個軸上。

17、本實用新型的有益效果：

18、(1)本實用新型通過第一、二、三連桿組件的設置，代替了液壓傳動機構，不需要液壓元件的參與，也能實現對游藝挖掘機的動臂、斗桿和鏟斗的驅動，因此減少了游藝挖掘機作為兒童玩具的安全隱患；

19、(2)本實用新型中，通過拉伸彈簧的設置，為動臂的抬升過程提供輔助力量，增強了游藝挖掘機動臂抬升動作的穩定性。

技術特征：

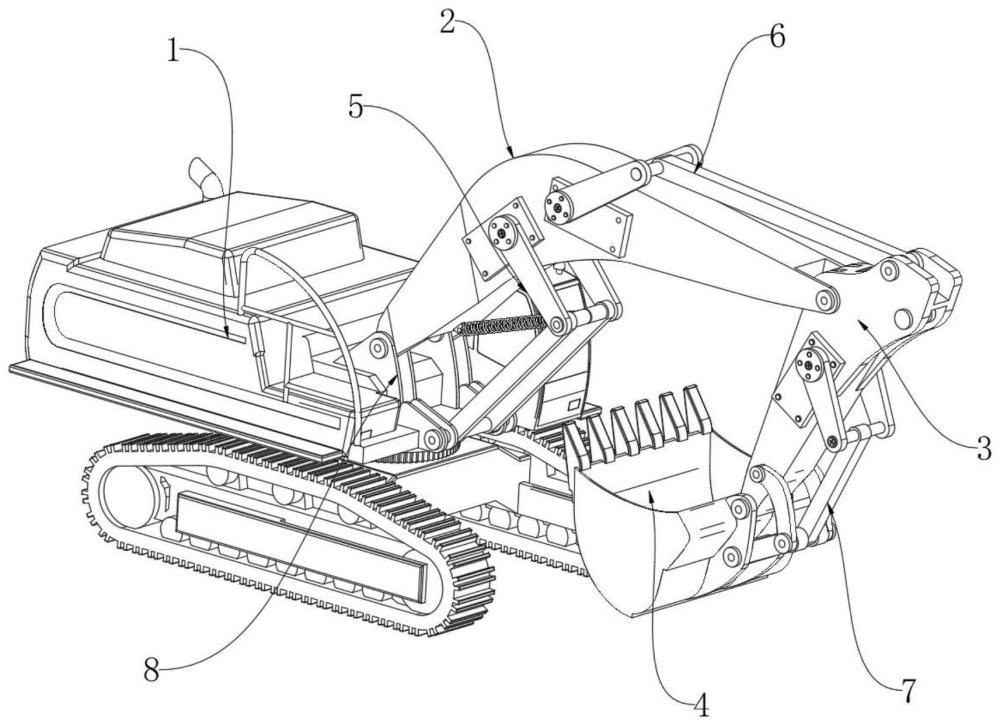

1.一種游藝挖掘機起重臂結構，其特征在于，包括首尾依次鉸接的支架（8）、動臂（2）、斗桿（3）和鏟斗（4），所述支架（8）固定安裝在游藝挖掘機本體（1）的前端；

2.根據權利要求1所述的一種游藝挖掘機起重臂結構，其特征在于，所述第二連桿組件（6）包括：

3.根據權利要求1所述的一種游藝挖掘機起重臂結構，其特征在于，所述鏟斗（4）上固定設有鉸支座，所述第三連桿組件（7）包括：

技術總結
本技術涉及游藝挖掘機技術領域，具體公開了一種游藝挖掘機起重臂結構，包括首尾依次鉸接的支架、動臂、斗桿和鏟斗，所述支架固定安裝在游藝挖掘機本體的前端；所述支架與所述動臂之間設置有用于驅動所述動臂相對所述支架擺動的第一連桿組件，所述動臂與所述斗桿之間設置有用于驅動所述斗桿相對所述動臂擺動的第二連桿組件，所述斗桿與所述鏟斗之間設置有用于驅動所述鏟斗相對所述斗桿擺動的第三連桿組件。本技術不需要液壓元件的參與也能實現對游藝挖掘機的動臂、斗桿和鏟斗的驅動，因此減少了游藝挖掘機作為兒童玩具的安全隱患。

技術研發人員：殷旭
受保護的技術使用者：杭州艾星游樂設備有限公司
技術研發日：20240319
技術公布日：2025/4/28
