【】本技術涉及運動器材領域，尤其涉及一種帶扶手管的蹦床框架。

背景技術

0、
背景技術：

1、蹦床通常分為大蹦床及小蹦床，大蹦床通常指的是直徑大于1.5米的蹦床，小蹦床通常指的是直徑小于1.5米的蹦床，小蹦床由于直徑較小，因此使用者彈跳時容易撞到周圍的護欄管上，為了解決這一問題，目前較常用的方法是增設扶手管，從而使使用者在彈跳過程中可以扶著扶手管來避免這種碰撞，進而大大提高蹦床使用的安全性。

2、請參閱現有技術(專利號202221457482.x)，其揭示了現有技術中的一種帶扶手的蹦床框架結構，在該專利中，其扶手管是通過抱箍及螺栓連接于支腳管上的，該種連接結構的缺陷在于：1、由于螺栓暴露在外，因此對使用者來講又磕碰風險，如果在螺栓上加保護套又影響美觀及造成生產成本的增加，2、該種結構安裝比較繁瑣；3、時間長了容易松動。

3、因此，有必要提供一種解決上述技術問題的帶扶手管的蹦床框架。

技術實現思路

0、
技術實現要素：

1、為解決上述問題，本實用新型的目的在于提供一種可大大提高安全性能的帶扶手管的蹦床框架。

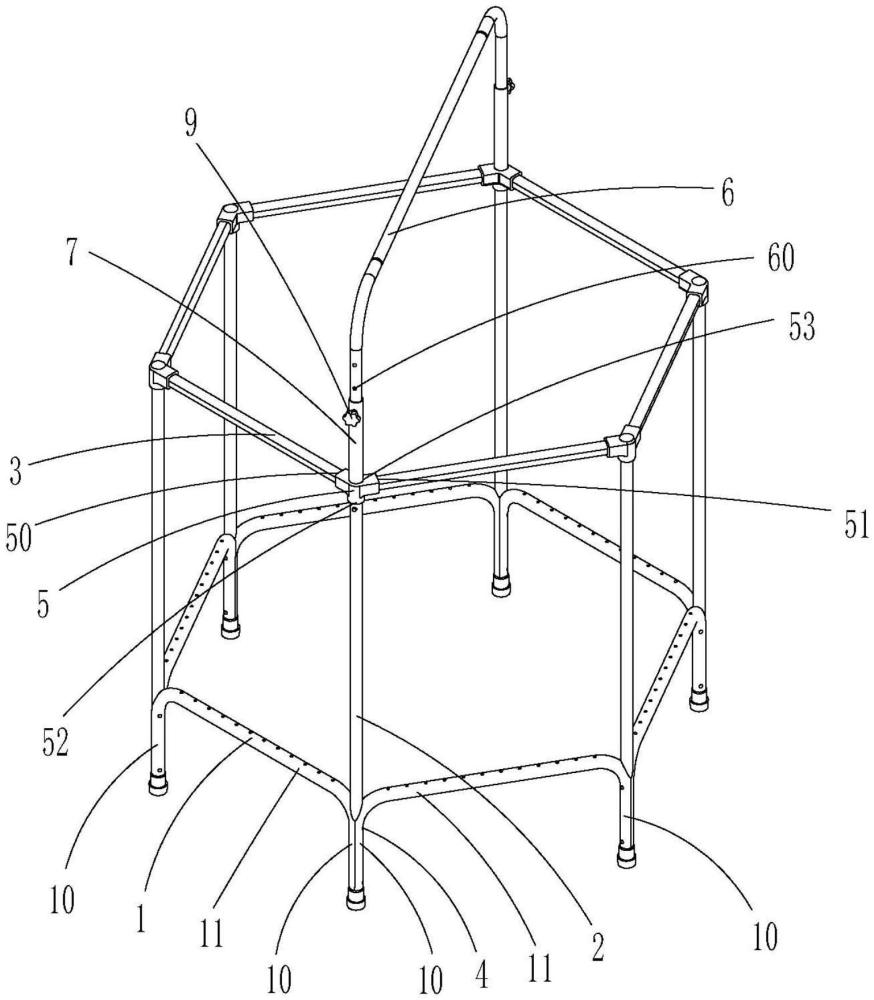

2、為實現上述目的，本實用新型采取的技術方案為：一種帶扶手管的蹦床框架，包括：若干個支腳管、若干個豎向護欄管及若干個橫向護欄管，每一個豎向護欄管與其相鄰的兩個橫向護欄管之間通過三通連接件連接，所述橫向護欄管的上方設有扶手管，所述扶手管與三通連接件之間設有連接管，所述連接管的上端及扶手管的下端兩者中，其中一者套設于另一者的外側，位于外側的那個部件上焊接有螺母，所述螺母內設有與其相配合的手輪螺栓，所述連接管及扶手管均設有供手輪螺栓穿過的通孔，所述三通連接件包括第一對接口、第二對接口及第三對接口，所述第三對接口分別與第一對接口及第二對接口呈垂直設置，所述第一對接口及第二對接口分別與相鄰的兩個橫向護欄管相對接，所述第三對接口與豎向護欄管相對接，所述三通連接件的上表面設有與第三對接口相貫通的開口，所述連接管的下端設有縮口部，所述縮口部穿過三通連接件上表面的開口并插入到豎向護欄管內，所述縮口部的頂部形成縮口臺階面，所述縮口臺階面支撐于三通連接件開口的頂部處，所述縮口部安裝有彈性碰珠，所述豎向護欄管設有與彈性碰珠相配合的卡孔。

3、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述支腳管呈倒u形設置，所述支腳管包括豎向支撐部及橫向連接部。

4、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：每相鄰的兩個支腳管的豎向支撐部壓扁后將豎向護欄管包含其中，然后通過固定件將三者固定。

5、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述連接管的上端套設于所述扶手管的下端的外側，螺母焊接于連接管的上端外側，所述連接管的上端設有與手輪螺栓相配合的一個第一通孔，所述扶手管的下端設有與手輪螺栓相配合的若干個第二通孔。

6、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述扶手管下端的若干個第二通孔呈均勻間隔設置。

7、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述扶手管的下端套設于所述連接管的上端的外側，螺母焊接于扶手管的下端外側，所述扶手管的下端設有與手輪螺栓相配合的一個第二通孔，所述連接管的上端設有與手輪螺栓相配合的若干個第一通孔。

8、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述連接管上端的若干個第一通孔呈均勻間隔設置。

9、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述扶手管呈倒u形設置。

10、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述三通連接件為塑料件。

11、優選地，本實用新型中的一種帶扶手管的蹦床框架進一步設置為：所述縮口臺階面為垂直臺階面。

12、與現有技術相比，本實用新型具有如下有益效果：本實用新型對傳統的蹦床框架結構進行改進，通過在扶手管與三通連接件之間增設一個連接管，并在三通連接件的上表面開設有一個與第三對接口相貫通的開口，使得連接管下端的縮口部穿過三通連接件的開口后插入到豎向護欄管內，并通過彈性碰珠與卡孔的配合結構來實現連接管與豎向護欄管的鎖扣，通過上述改進后可避免使用傳統抱箍連接，不使用抱箍此處也就不再用到連接螺栓，因此此處可避免螺栓外露，大大提升了蹦床的安全性能，另外通過上述結構改進后裝拆變得更加輕松，而且長期使用后也不用擔心松動的問題，通過上述改進后整個蹦床的結構美觀度也同時得到了優化。

技術特征：

1.一種帶扶手管的蹦床框架，包括：若干個支腳管、若干個豎向護欄管及若干個橫向護欄管，每一個豎向護欄管與其相鄰的兩個橫向護欄管之間通過三通連接件連接，其特征在于：所述橫向護欄管的上方設有扶手管，所述扶手管與三通連接件之間設有連接管，所述連接管的上端及扶手管的下端兩者中，其中一者套設于另一者的外側，位于外側的那個部件上焊接有螺母，所述螺母內設有與其相配合的手輪螺栓，所述連接管及扶手管均設有供手輪螺栓穿過的通孔，所述三通連接件包括第一對接口、第二對接口及第三對接口，所述第三對接口分別與第一對接口及第二對接口呈垂直設置，所述第一對接口及第二對接口分別與相鄰的兩個橫向護欄管相對接，所述第三對接口與豎向護欄管相對接，所述三通連接件的上表面設有與第三對接口相貫通的開口，所述連接管的下端設有縮口部，所述縮口部穿過三通連接件上表面的開口并插入到豎向護欄管內，所述縮口部的頂部形成縮口臺階面，所述縮口臺階面支撐于三通連接件開口的頂部處，所述縮口部安裝有彈性碰珠，所述豎向護欄管設有與彈性碰珠相配合的卡孔。

2.如權利要求1所述的一種帶扶手管的蹦床框架，其特征在于：所述支腳管呈倒u形設置，所述支腳管包括豎向支撐部及橫向連接部。

3.如權利要求2所述的一種帶扶手管的蹦床框架，其特征在于：每相鄰的兩個支腳管的豎向支撐部壓扁后將豎向護欄管包含其中，然后通過固定件將三者固定。

4.如權利要求1所述的一種帶扶手管的蹦床框架，其特征在于：所述連接管的上端套設于所述扶手管的下端的外側，螺母焊接于連接管的上端外側，所述連接管的上端設有與手輪螺栓相配合的一個第一通孔，所述扶手管的下端設有與手輪螺栓相配合的若干個第二通孔。

5.如權利要求4所述的一種帶扶手管的蹦床框架，其特征在于：所述扶手管下端的若干個第二通孔呈均勻間隔設置。

6.如權利要求1所述的一種帶扶手管的蹦床框架，其特征在于：所述扶手管的下端套設于所述連接管的上端的外側，螺母焊接于扶手管的下端外側，所述扶手管的下端設有與手輪螺栓相配合的一個第二通孔，所述連接管的上端設有與手輪螺栓相配合的若干個第一通孔。

7.如權利要求6所述的一種帶扶手管的蹦床框架，其特征在于：所述連接管上端的若干個第一通孔呈均勻間隔設置。

8.如權利要求1所述的一種帶扶手管的蹦床框架，其特征在于：所述扶手管呈倒u形設置。

9.如權利要求1所述的一種帶扶手管的蹦床框架，其特征在于：所述三通連接件為塑料件。

10.如權利要求1所述的一種帶扶手管的蹦床框架，其特征在于：所述縮口臺階面為垂直臺階面。

技術總結
本技術涉及一種帶扶手管的蹦床框架，包括：支腳管、豎向護欄管及橫向護欄管，豎向護欄管與橫向護欄管之間通過三通連接件連接，橫向護欄管的上方設有扶手管，扶手管與三通連接件之間設有連接管，連接管的上端及扶手管的下端兩者中，其中一者套設于另一者的外側，位于外側的那個部件上焊接有螺母，螺母內設有手輪螺栓，三通連接件包括第一對接口、第二對接口及第三對接口，第一對接口及第二對接口分別與橫向護欄管相對接，第三對接口與豎向護欄管相對接，三通連接件設有與第三對接口相貫通的開口，連接管的下端設有縮口部，縮口部穿過開口并插入到豎向護欄管內，縮口部安裝有彈性碰珠，豎向護欄管設有卡孔，從而大大提高了蹦床的安全性能。

技術研發人員：周杰
受保護的技術使用者：蘇州海天運動器材有限公司
技術研發日：20240526
技術公布日：2025/4/28
