本技術涉及切割機設備領域，尤其涉及一種高精度切割機。

背景技術：

1、在家具行業中，切割機用來對各種材料，如金屬、木材、石材、玻璃等進行精確、高效地切割，以滿足家具制造過程中所需的各種形狀和尺寸需求。

2、切割機具有切割平臺，切割平臺開有切割槽，待切割的材料放在切割平臺上，鋸片穿過切割槽，對放置在切割平臺上的待切割物進行切割；切割過程中，切割槽槽邊會被鋸片碰觸磨損，長時間使用后，磨損愈發嚴重，待切割物接觸到切割槽的已磨損的槽邊，會影響加工精度。為此，可以更換切割平臺，但更換切割平臺因為成本高且更換后使用周期短，所以性價比低。因此，業內一般不更換切割平臺，而僅在切割平臺上固定一塊墊板，墊板開有通槽，該通槽對準切割平臺的切割槽，通槽槽邊對準切割平臺切割槽的槽邊，待切割物放在墊板上，就不會接觸切割槽的已磨損的槽邊。切割過程中，墊板通槽的槽邊會被鋸片碰觸磨損，磨損愈發嚴重后，只需更換墊板即可，無需更換高成本的切割平臺。盡管如此，由于鋸片仍會磨損到切割平臺切割槽槽邊，還是會損害切割平臺的壽命。

技術實現思路

1、本實用新型的目的在于提供一種高精度切割機，其切割平臺切割槽槽邊不易被磨損，切割平臺使用壽命長。

2、為達到上述目的，本實用新型提供一種高精度切割機，包括切割平臺，切割平臺上開有切割槽，切割平臺上鋪設有墊板，墊板擋住切割槽一側槽邊，遮擋切割槽槽口的一部分。

3、優選地，包括切割片，切割片穿過切割槽，對放置在墊板上的待切割物進行切割。

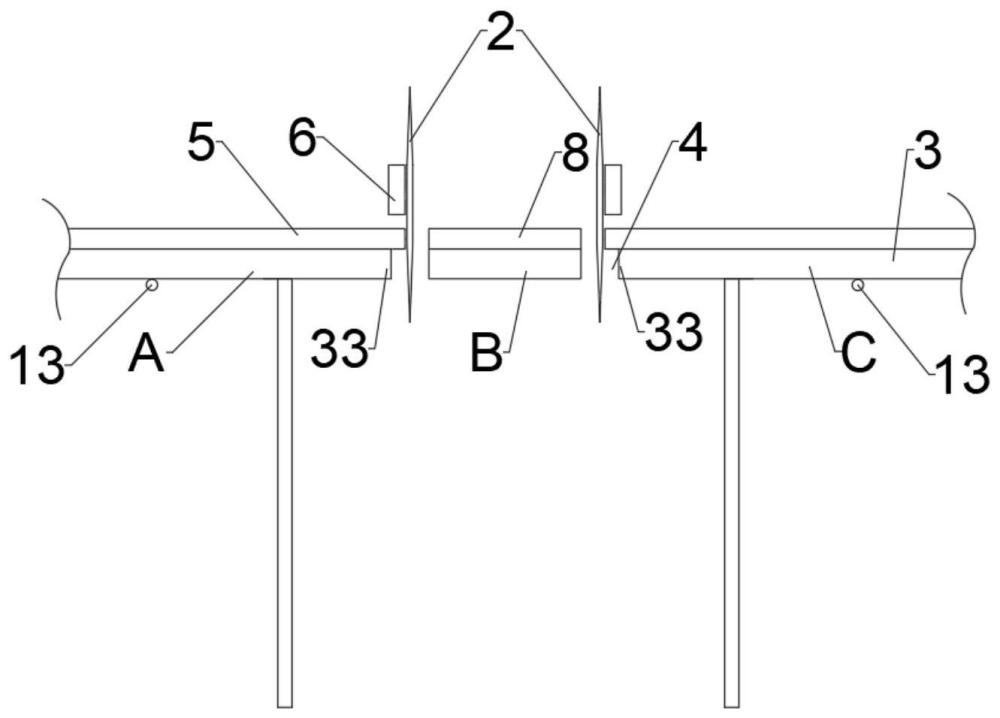

4、優選地，切割平臺為長條形；切割槽有并列的兩道，把切割平臺劃分成三個區域；墊板有兩塊，其分別鋪設在切割平臺的兩個端部區域上，具體擋住與所鋪設區域相鄰的切割槽的鄰接該區域的那一側槽邊。

5、優選地，兩道切割槽末端相接，成v字形。

6、優選地，切割片有兩塊，分別穿過兩條切割槽。

7、優選地，切割平臺的位于兩道切割槽之間的區域鋪設有墊塊，墊塊墊面與墊板等高。

8、優選地，切割平臺的末端側向上伸出有供墊板末端側和待切割物切割末端側抵靠的限位壁，限位壁壁面在切割平臺的正投影及至切割槽末端。

9、優選地，設有抵緊裝置把墊板抵緊到限位壁上，具體地，抵緊裝置具體包括固定在限位壁背面的固定座，固定座底部位于切割平臺下方，朝切割平臺的始端長邊伸出有可軸向移動連桿，連桿尾部伸至越過切割平臺的始端側并固定有向上伸至與墊板等高的施力塊，墊板始端側不及至切割平臺始端側，施力塊朝墊板凸出有施力部，施力部放置在切割平臺上，連桿根部穿過固定座底部，連桿根部設有螺紋并相應配有緊固件，操作緊固件則連桿順著切割方向軸向移動帶動施力塊把墊板抵緊到限位壁上。

10、本實用新型的有益效果是：

11、墊板擋住切割槽一側槽邊，遮擋切割槽槽口的一部分，切割平臺的被墊板擋住的切割槽槽邊不會被切到，故不易出現磨損，切割平臺的使用壽命長。

技術特征：

1.一種高精度切割機，其特征是，包括切割平臺，切割平臺上開有切割槽，切割平臺上鋪設有墊板，墊板擋住切割槽一側槽邊，遮擋切割槽槽口的一部分。

2.根據權利要求1所述的切割機，其特征是，包括切割片，切割片穿過切割槽，對放置在墊板上的待切割物進行切割。

3.根據權利要求1或2任一項所述的切割機，其特征是：切割平臺為長條形；切割槽有并列的兩道，把切割平臺劃分成三個區域；墊板有兩塊，其分別鋪設在切割平臺的兩個端部區域上，具體擋住與所鋪設區域相鄰的切割槽的鄰接該區域的那一側槽邊。

4.根據權利要求3所述的切割機，其特征是，兩道切割槽末端相接，成v字形。

5.根據權利要求3所述的切割機，其特征是，切割片有兩塊，分別穿過兩條切割槽。

6.根據權利要求3所述的切割機，其特征是，切割平臺的位于兩道切割槽之間的區域鋪設有墊塊，墊塊墊面與墊板等高。

7.根據權利要求3所述的切割機，其特征是，切割平臺的末端側向上伸出有供墊板末端側和待切割物切割末端側抵靠的限位壁，限位壁壁面在切割平臺的正投影及至切割槽末端。

8.根據權利要求4所述的切割機，其特征是，切割平臺的末端側向上伸出有供墊板末端側和待切割物切割末端側抵靠的限位壁，限位壁壁面在切割平臺的正投影及至切割槽末端。

9.根據權利要求7所述的切割機，其特征是，設有抵緊裝置把墊板抵緊到限位壁上，具體地，抵緊裝置具體包括固定在限位壁背面的固定座，固定座底部位于切割平臺下方，朝切割平臺的始端長邊伸出有可軸向移動連桿，連桿尾部伸至越過切割平臺的始端側并固定有向上伸至與墊板等高的施力塊，墊板始端側不及至切割平臺始端側，施力塊朝墊板凸出有施力部，施力部放置在切割平臺上，連桿根部穿過固定座底部，連桿根部設有螺紋并相應配有緊固件，操作緊固件則連桿順著切割方向軸向移動帶動施力塊把墊板抵緊到限位壁上。

10.根據權利要求8所述的切割機，其特征是，設有抵緊裝置把墊板抵緊到限位壁上，具體地，抵緊裝置具體包括固定在限位壁背面的固定座，固定座底部位于切割平臺下方，朝切割平臺的始端長邊伸出有可軸向移動連桿，連桿尾部伸至越過切割平臺的始端側并固定有向上伸至與墊板等高的施力塊，墊板始端側不及至切割平臺始端側，施力塊朝墊板凸出有施力部，施力部放置在切割平臺上，連桿根部穿過固定座底部，連桿根部設有螺紋并相應配有緊固件，操作緊固件則連桿順著切割方向軸向移動帶動施力塊把墊板抵緊到限位壁上。

技術總結
本技術涉及切割機設備領域，尤其涉及一種高精度切割機，其包括切割平臺，切割平臺上開有切割槽，切割平臺上鋪設有墊板，墊板擋住切割槽一側槽邊，遮擋切割槽槽口的一部分。切割機采用此結構，切割平臺的被墊板擋住的切割槽槽邊不會被切到，故不易出現磨損，切割平臺的使用壽命長。

技術研發人員：馬增浩,葉明智,陳晨
受保護的技術使用者：天津歐派集成家居有限公司
技術研發日：20240510
技術公布日：2025/4/28
