本發明涉及一種經編機的送經方法及送經裝置，特別是涉及一種經編機的EBC電子送經反轉補償方法及反轉補償裝置。

背景技術：

現有經編機的EBC電子送經反轉補償方法，所述經編機包括卷繞有經紗的盤頭和將經紗成圈編織的成圈機構，所述EBC電子送經即為可程序控制的多速電子送經，其包括驅動所述盤頭正反轉動的伺服電機和減速機，經編機在編織具有凹凸圖案的立體花型時，伺服電機通過正轉驅動盤頭上的經紗退繞至所述成圈機構進行成圈編織，伺服電機通過反轉實現EBC電子送經反轉補償，也就是說，該經編機編織具有凹凸圖案的立體花型，是通過伺服電機頻繁快速的正反轉實現的。但是，頻繁快速的正、反轉換，極易對伺服電機造成損壞和對減速機產生磨損，導致大幅增加生產和維修成本，并降低生產效率。

技術實現要素：

本發明要解決的技術問題是提供一種無需伺服電機反轉，即可實現EBC電子送經反轉補償，且結構簡單、制造簡便的EBC電子送經反轉補償裝置。本發明還提供一種經編機的EBC電子送經反轉補償方法。

為解決上述技術問題，本發明采用這樣一種經編機的EBC電子送經反轉補償方法，所述經編機包括卷繞有經紗的盤頭和將經紗成圈編織的成圈機構，所述EBC電子送經包括驅動所述盤頭轉動的伺服電機和減速機，所述伺服電機正轉時驅動盤頭上的經紗退繞至所述成圈機構進行成圈編織，該反轉補償方法是通過壓迫所述盤頭與成圈機構之間的經紗，使兩者之間的經紗長度發生改變，以實現EBC電子送經反轉補償。

為解決上述技術問題，本發明采用這樣一種EBC電子送經反轉補償裝置，該反轉補償裝置包括一根壓輥和驅動機構，所述壓輥置于所述盤頭與成圈機構之間經紗的上方，且所述壓輥由所述驅動機構驅動作上下運動，所述壓輥?zhàn)魃舷逻\(yùn)動時，對所述經紗進行壓迫。

作為本發明的一種優選實施方式，所述驅動機構包括電機、圓柱小齒輪、扇形大齒輪和若干塊相互平行、間隔布置的安裝板；所述圓柱小齒輪由所述電機驅動轉動，所述扇形大齒輪上的齒條與圓柱小齒輪嚙合配合，且扇形大齒輪的中央與其中一塊安裝板轉動連接，所述壓輥與扇形大齒輪上的齒條相對端固定連接，所述若干塊安裝板上均開設有與所述壓輥相適配的腰圓槽，且所述若干塊安裝板分別與經編機的機架固定連接。

在本發明中，該反轉補償裝置還包括分別位于所述壓輥前、后兩側的前導紗管和后導紗管，所述前、后導紗管分別與各安裝板轉動連接，且所述扇形大齒輪中央通過前導紗管與其中一塊安裝板轉動連接。

在本發明中，所述前導紗管與壓輥相互平行，且在所述壓輥與前導紗管之間設有若干個將兩者連接在一起的連接臂。

采用上述方法和結構后，本發明具有以下有益效果：

本發明采用的方法是通過壓迫盤頭與成圈機構之間的經紗，使其長度發生改變來實現EBC電子送經反轉補償，從而大大減少了伺服電機損壞和減速機磨損，并提高了生產效率。

本發明采用的裝置僅使用一根壓輥和驅動壓輥?zhàn)魃舷逻\(yùn)動的驅動機構，工作時，通過壓輥壓迫盤頭與成圈機構之間的經紗，從而實現EBC電子送經反轉補償，結構簡單，制造簡便，無需伺服電機反轉，即實現了反轉補償功能，大大減少了伺服電機損壞和減速機磨損，并提高了生產效率。

本發明可通過控制壓輥壓迫經紗的幅度，來方便地調節反轉補償量。

附圖說明

以下結合附圖對本發明的具體實施方式作進一步的詳細說明。

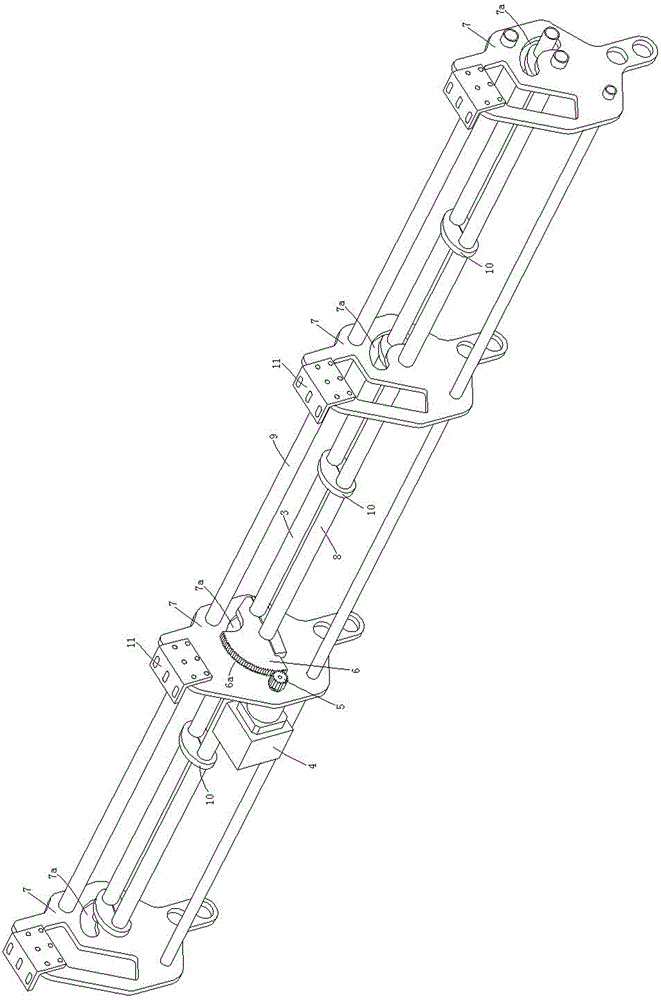

圖1為本發明EBC電子送經反轉補償裝置的一種結構示意圖。

圖2為本發明中壓輥壓迫盤頭與成圈機構之間經紗的一種結構示意圖。

圖3為本發明中最大反轉補償狀態的一種示意圖。

圖4為本發明中無反轉補償?shù)囊环N示意圖。

具體實施方式

參見圖2，一種經編機的EBC電子送經反轉補償方法，所述經編機包括卷繞有經紗1a的盤頭1和將經紗1a成圈編織的成圈機構2，所述EBC電子送經包括驅動所述盤頭1轉動的伺服電機和減速機，圖中未示伺服電機和減速機，所述伺服電機正轉時驅動盤頭1上的經紗1a退繞至所述成圈機構進行成圈編織，該反轉補償方法是通過壓迫所述盤頭1與成圈機構2之間的經紗1a，使兩者之間的經紗1a長度發生改變，以實現EBC電子送經反轉補償。

參見圖1至圖4所示的一種EBC電子送經反轉補償裝置，該反轉補償裝置包括一根圓管形的壓輥3和驅動機構，所述壓輥3置于所述盤頭1與成圈機構2之間經紗1a的上方，且所述壓輥3由所述驅動機構驅動作上下運動，所述壓輥3作上下運動時，對所述經紗1a進行壓迫。在本發明中，所述的上下運動包括上下直線運動和上下擺動運動。

作為本發明的一種優選實施方式，如圖1、2所示，所述驅動機構包括電機4、圓柱小齒輪5、扇形大齒輪6和若干塊相互平行、間隔布置的安裝板7；所述電機4固定安裝在安裝板7上，所述圓柱小齒輪5由所述電機4驅動轉動，所述扇形大齒輪6上的齒條6a與圓柱小齒輪5嚙合配合，且扇形大齒輪6的中央與其中一塊安裝板7轉動連接，所述壓輥3與扇形大齒輪6上的齒條6a相對端通過壓板及螺栓固定連接，所述若干塊安裝板7上均開設有與所述壓輥3相適配的腰圓槽7a，且所述若干塊安裝板7分別通過角鐵形支承板11及螺栓與經編機的機架固定連接。工作時，電機4驅動圓柱小齒輪5轉動，圓柱小齒輪5轉動時通過與其嚙合的扇形大齒輪6驅動壓輥3作上下擺動運動，壓輥3作上下擺動運動時，對盤頭1與成圈機構2之間的經紗1a進行壓迫，從而實現EBC電子送經反轉補償。

在本發明中，如圖1、2所示，該反轉補償裝置還包括分別位于所述壓輥3前、后兩側的前導紗管8和后導紗管9，所述前、后導紗管8，9分別通過軸承與各安裝板7轉動連接，且所述扇形大齒輪6的中央通過前導紗管8及軸承與其中一塊安裝板7轉動連接。

如圖3所示，當壓輥3擺動到腰圓槽7a的最下端時，獲得了最大反轉補償量，最大反轉補償量為c＋b－a；如圖4所示，當壓輥3擺動到腰圓槽7a的最上端時，壓輥3對經紗1a不進行壓迫，因此無反轉補償。本發明可通過控制壓輥3擺動時壓迫經紗1a的幅度，來方便地調節反轉補償量。

在本發明中，如圖1所示，所述前導紗管8與壓輥3相互平行，且在所述壓輥3與前導紗管8之間固定設有若干個將兩者連接在一起的連接臂10。采用這樣的結構，能使壓輥3擺動時的穩定性更好。

經過試用，本發明顯著提高了伺服電機和減速機的使用壽命，降低了生產和維修成本，提高了生產效率，取得了良好的效果。
