本實用新型涉及一種針織橫機，具體指一種針織電腦橫機。

背景技術：

針織橫機是采用橫向編織針床進行編織的機器，按其發展包括有手搖橫機、半自動橫機和電腦橫機，目前多采用電腦橫機進行生產。針織電腦橫機的機座上開有維護窗口，該窗口下方的機座上安裝有搖床等動力源及其相應的傳動機構，需要時，通過該窗口可以及時、方便地對該部位的設備進行維護，同時為了防止灰塵、線頭等雜物落入到該窗口下方的設備上，在該窗口上還罩設有防護蓋，該防護蓋通常用螺釘進行定位，雖然也能實現定位的目的，但裝拆起來費時費力，工作效率低下，并且多次裝拆后，也容易出現螺紋打滑等現象，因此一些維護人員因嫌麻煩，在拆下該防護蓋后就棄之一旁，起不到應有的作用。

再者，當紗線被編織成織物時，該織物會被一對相對滾動的主羅拉(當需要更大的牽引力時，再附加一對副羅拉)牽引，通過主羅拉(和副羅拉)的牽引，將織好的織物進行收納。但在收集織物時，由于一些織物(如纖維織物)容易產生靜電，而使得織物不從一對主羅拉(或副羅拉)之間落下，反而會隨著其中一個主羅拉(或副羅拉)轉動倒纏在該主羅拉(或副羅拉)上，尤其是織物的線頭(即廢線)更易發生這種現象，導致沒有產生的靜電的織物也會發生倒纏現象。

技術實現要素：

本實用新型所要解決的技術問題是針對現有技術的現狀，提供一種便于維護且能防止廢線倒纏的針織電腦橫機。

本實用新型解決上述技術問題所采用的技術方案為：一種針織電腦橫機，包括有機座、安裝機座上能相對轉動的兩羅拉，所述機座上開有窗口，該窗口下方的機座上安裝有搖床成套，在所述的窗口上罩設有防護蓋，其特征在于：所述防護蓋在與機座相接觸的內表面上嵌設有磁性塊，在該防護蓋的內表面上還設置有多個定位柱，該多個定位柱能插入到機座上的相對應定位孔中；同時在所述羅拉下方的機座上安裝有真空吸附式防廢線倒纏機構。

優選的是，所述真空吸附式防廢線倒纏機構包括有真空發生器，該真空發生器的供氣口與高壓氣源相連，該真空發生器的吸入口連接吸氣管的一端，該吸氣管通過一基座固定在所述機座上，且該吸氣管的另一端對應著兩主羅拉之間的間隙。

進一步改進的是，所述基座包括有固定在所述機座上的座體和一端與座體相連的連接桿，在該連接桿的另一端上設有套置在所述吸氣管外的固定圈。

為了方便定位，較好的是，所述座體上固定有用來吸附在所述機座上的第一磁性塊。

為了整體結構更加穩定，進一步優選的是，還包括有用來安裝真空發生器的支撐座，該支撐座又包含有供所述真空發生器坐落的安裝面，所述安裝面的兩側分別向下、向上延伸出的用來定位在所述機座上的下豎直邊和對真空發生器進行限位的上豎直邊。

同樣較好的是，所述下豎直邊上固定有用來吸附在所述機身上的第二磁性塊。

在上述各方案中，所述防護蓋的兩側表面分別具有供多個手指伸入的凹槽，以方便提持該蓋體。

在上述改進方案中，優選的是，所述凹槽的底部開有散熱孔，以提高散熱效果。

較實用的是，所述防護蓋的兩側分別向外延伸出供手握持的輔助板，此時可以免去凹槽的設置，且同樣可以方便提持蓋體。

與現有技術相比，由于本實用新型在防護蓋上增設了磁性塊和能插入到機座上的定位孔中的定位柱，因此在安裝該防護蓋時，會先使定位柱插入定位孔中，然后再進行磁性塊的吸附動作，這樣能使安裝后的防護蓋完全遮蔽住窗口，確保其位置的正確性，然后再快速吸附定位，且此時即便有外力推動防護蓋，也因定位柱的存在而難以移動，因此安裝后同樣能達到牢固定位的目的。并且增設的真空吸附式防廢線倒纏機構，易于控制吸力而具有較好的防廢線倒纏效果。

附圖說明

圖1為本實用新型實施例的立體示意圖；

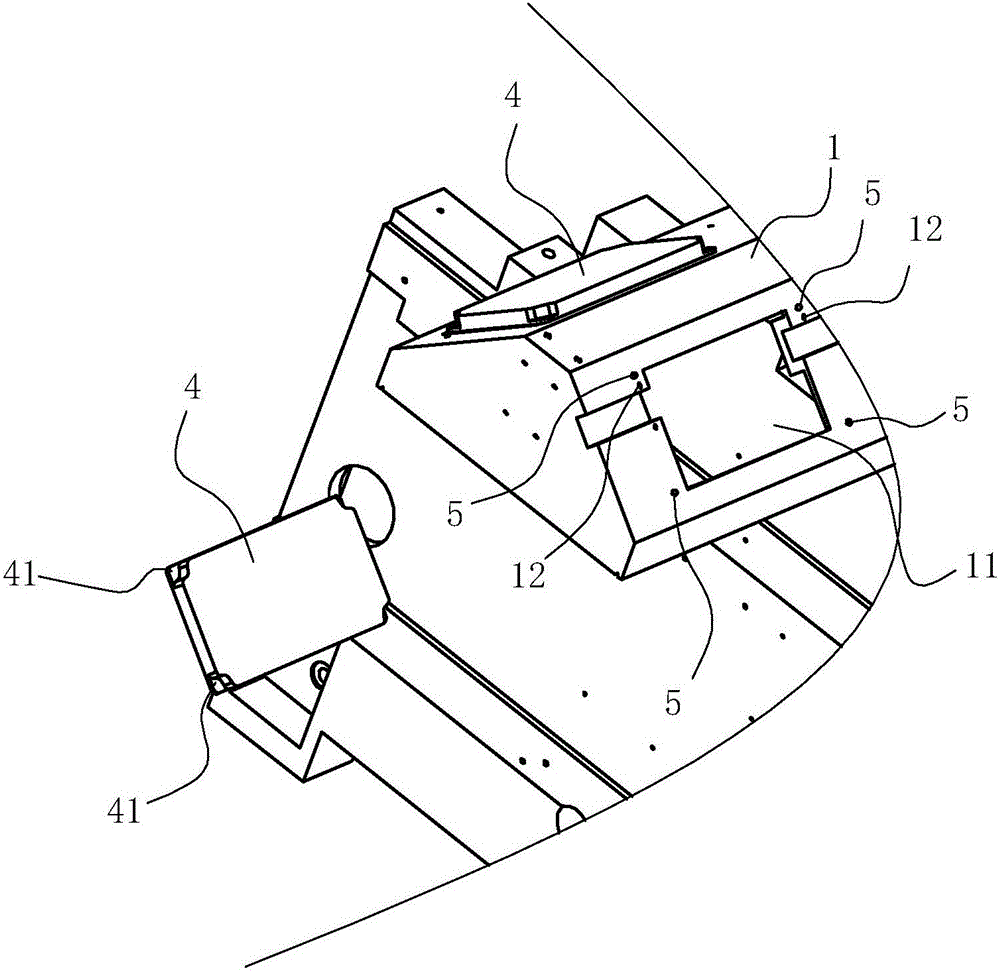

圖2為圖1中將防護蓋從窗口中移除后的放大圖；

圖3為本實用新型實施例中防護蓋的立體圖；

圖4為本實用新型實施例中另一防護蓋的立體圖；

圖5為圖1的仰視示意圖；

圖6為圖1中去掉機架、防護蓋后的局部示意圖；

圖7為圖6中去掉支撐座后的示意圖。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1至圖4所示，該針織電腦橫機包括有機座1、安裝機座1上能相對轉動的兩羅拉，本實施例中，僅示出了兩個主羅拉2，需要時，可以再增設副羅拉；機座1兩端架于支撐座3上，并且機座1的兩端表面上分別開有窗口11，該窗口11下方的機座上安裝有搖床成套(圖中未示)，在各窗口11上罩設有防護蓋4，各防護蓋4的四角為平面41，其余部分外凸而在內表面形成凹部42，該防護蓋4的四角平面的內表面即與機座1相接觸的內表面上，在該內表面上開有沉槽43，沉槽中嵌設有磁性塊5，該防護蓋4的四角內表面上還設置有定位柱44，本實施例中，定位柱44有兩個，分別設置在防護蓋的四角內表面中其中上部的兩角內表面上，各定位柱44能插入到機座1上的相對應定位孔12中。

為了方便提持該防護蓋4，防護蓋4的兩側表面分別具有供多個手指伸入的凹槽45，并在凹槽的底部開有散熱孔46，該散熱孔46可以為長孔，或為如圖3所示的小圓孔。

當然若需要，也可以在防護蓋4的兩側延伸出輔助板47，如圖4所示，以供手施力；或者也可以在防護蓋4的外表面上設置提手(圖中未示)，這樣的結構同樣可以達到方便提持防護蓋4的目的。

安裝該防護蓋時，先使定位柱插入機座的定位孔中，然后再進行磁性塊的吸附動作，此時防護蓋能完全遮蔽住窗口11，能確保位置的正確性，且此時即便有外力推動防護蓋，也因定位柱的存在而難以移動，因此安裝后同樣能達到牢固定位的目的。

同時，在上述主羅拉2下方的機座1上還安裝有真空吸附式防廢線倒纏機構6，如圖5至圖7所示，它包括有真空發生器61、吸氣管62和進氣管63以及控制閥64，該真空發生器61的供氣口通過進氣管63與高壓氣源(圖中未示)相連，該真空發生器的吸入口連接上述吸氣管62的一端，該吸氣管62的另一端對應著兩主羅拉2之間的間隙，即能吸附從間隙處下移的織物廢線A，且該吸氣管62通過一基座65固定在電腦橫機的機座上。

本實施例中，上述基座65優先采用如下結構，它包括有固定在機身上的座體651和一端與座體651相連的連接桿652，在該連接桿的另一端上設有套置在吸氣管外的固定圈653，座體651上固定有用來吸附在機身上的第一磁性塊654。

安裝時，只要將固定圈653套在吸氣管62上，然后通過座體651上的第一磁性塊654吸附在機座1上，使吸氣管62的上端部直立在所需位置。同時為了使真空發生器61穩定定位，還可以配置有用來安裝真空發生器61的支撐座66，該支撐座66又包含有供真空發生器61坐落的安裝面661，安裝面661的兩側分別向下、向上延伸出的用來定位在支撐座上的下豎直邊662和對真空發生器進行限位的上豎直邊663。同樣為了安裝的便利性，在下豎直邊上固定有用來吸附在支撐座上的第二磁性塊664。

上述控制閥64為優選采用安裝在真空發生器的供氣口處的電磁閥，它可以放置在安裝面上，通過螺栓67進行定位。
