本實用新型涉及襪機設備技術領域，具體為一種程控電子提花襪機的同步裝置。

背景技術：

程序控制襪機的控制系統出現錯翻或者機械發生誤動作時，控制系統和機械系統就會出現不同步的現象，如果這時候控制系統仍然按照自己的程序指揮，其結果不是打壞機器零件就是織出廢品襪子，在襪機上進行電子提花時也存在花型信號和執行機構在時間上應一致的同步問題，當不同步或者同步不穩定時就會織出錯花的襪子，嚴重影響了產品的質量，甚至造成廢品，因此，開發一種能夠加強花型信號和執行機構同步性能的裝置至關重要。

技術實現要素：

針對以上問題，本實用新型提供了一種程控電子提花襪機的同步裝置，靈敏度高、準確性強，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種程控電子提花襪機的同步裝置，包括機械程序同步信號提取器、針同步信號提取器和提花器，所述機械程序同步信號提取器包括滾筒，所述滾筒上方設有支撐板，所述支撐板上固定安裝有光敏管，在滾筒下方光敏管對應位置安裝有光源，所述針同步信號提取器包括針筒，所述針筒上方設有光柵盤，在針筒和光柵盤之間也設有光敏管，所述機械程序同步信號提取器和針同步信號提取器均連接有光電轉換器，所述光電轉換器連接有同步信號對比器，所述同步信號對比器連接有觸發器，所述觸發器與提花器連接。

作為本實用新型一種優選的技術方案，所述光柵盤間距均相等且均勻分布。

作為本實用新型一種優選的技術方案，所述觸發器還連接有停機電磁器和警報器。

作為本實用新型一種優選的技術方案，所述光敏管和光源的中心在同一條垂線上，所述光柵盤和光敏管的中心也在同一條垂線上。

作為本實用新型一種優選的技術方案，所述同步信號對比器還連接有延時計數器。

與現有技術相比，本實用新型的有益效果是：該程控電子提花襪機的同步裝置，通過設置機械程序同步信號提取器和針同步信號提取器，將機械程序和針的同步信號都進行提取，在經過同步信號對比器的對比后控制觸發器來操作提花器，進而將機械程序和提花控制在同步允許的范圍內，采用光源對比同步信號，結果更加準確，采集時間短，計算誤差小，而且通過延時計數器的延時計數歸零作用來減少系統采集誤差，在同步信號發生錯誤時，觸發停機和警報作用來避免設備損壞和警示，整套裝置靈敏度高、準確性強，能夠自動止停和誤差修正。

附圖說明

圖1為本實用新型結構示意圖；

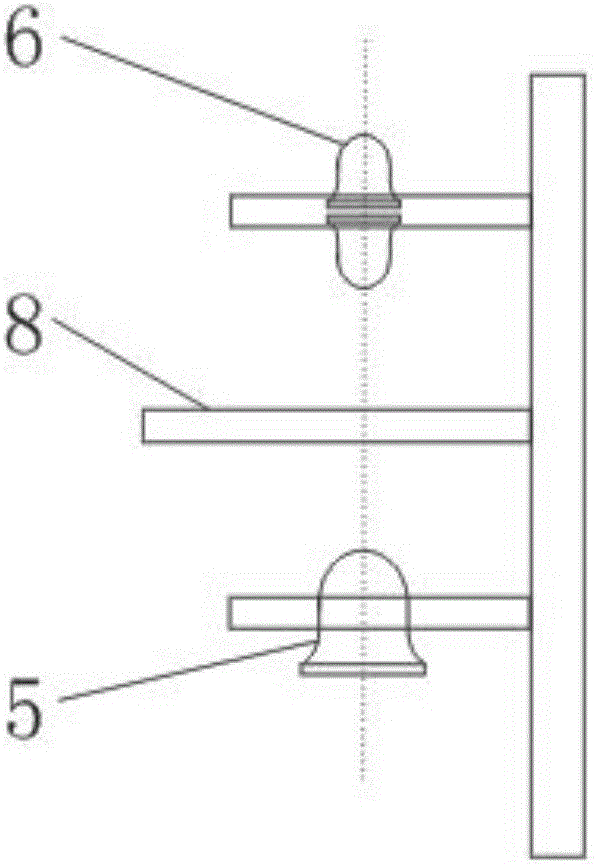

圖2為本實用新型針同步信號提取器結構示意圖。

圖中：1-機械程序同步信號提取器；2-針同步信號提取器；3-滾筒；4-支撐板；5-光敏管；6-光源；7-針筒；8-光柵盤；9-光電轉換器；10-同步信號對比器；11-觸發器；12-提花器；13-停機電磁器；14-警報器；15-延時計數器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例：

請參閱圖1和圖2，本實用新型提供一種技術方案：一種程控電子提花襪機的同步裝置，包括機械程序同步信號提取器1、針同步信號提取器2和提花器12，機械程序同步信號提取器1包括滾筒3，所述滾筒3上方設有支撐板4，在支撐板4上固定安裝有光敏管5，在滾筒3下方光敏管5對應位置安裝有光源6，通過滾筒3作用驅使襪子運動，而光源6和光敏管5的對應關系來采集機械信號，針同步信號提取器2包括針筒7，在針筒7上方設有光柵盤8，其中光柵盤8間距均相等且均勻分布，在針筒7和光柵盤8之間也設有光敏管5，通過針筒7和光柵盤8來采集針同步信號，光敏管5和光源6的中心在同一條垂線上，所述光柵盤8和光敏管5的中心也在同一條垂線上，采集信號更加精準，機械程序同步信號提取器1和針同步信號提取器2均連接有光電轉換器9，將光信號轉換為電信號進行同步信號對比，光電轉換器9連接有同步信號對比器10，同步信號對比器10連接有觸發器11，在經過信號對比后進行相應的操作觸發，同步信號對比器10還連接有延時計數器15，通過延時計數器15的延時計數歸零作用來減少系統采集誤差，觸發器11與提花器12連接，所述觸發器11還連接有停機電磁器13和警報器14，在同步信號發生錯誤時，觸發停機和警報作用來避免設備損壞和警示；該程控電子提花襪機的同步裝置，通過設置機械程序同步信號提取器1和針同步信號提取器2，將機械程序和針的同步信號都進行提取，在經過同步信號對比器10的對比后控制觸發器11來操作提花器12，進而將機械程序和提花控制在同步允許的范圍內，采用光源對比同步信號，結果更加準確，采集時間短，計算誤差小，而且通過延時計數器15的延時計數歸零作用來減少系統采集誤差，在同步信號發生錯誤時，觸發停機和警報作用來避免設備損壞和警示，整套裝置靈敏度高、準確性強，能夠自動止停和誤差修正。

本實用新型的工作原理：通過機械程序同步信號提取器1和針同步信號提取器2，分別將機械程序和針的同步信號都進行提取，在經過同步信號對比器10的對比后控制觸發器11來操作提花器12，并且通過延時計數器15的延時計數歸零作用來減少系統采集誤差，在同步信號發生錯誤時，觸發停機和警報作用來避免設備損壞和警示。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
