本實用新型涉及一種洗布烘干裝置，屬于紡織機械領域。

背景技術：

布匹印染前，還需要進行水洗工序。現有的水洗系統耗水量大，污水排放量大，而且無法實現連續清洗，同時水洗后還需要進行開幅及脫水等工序。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種洗布烘干裝置，可以降低耗水量，減少污水排放，實現連續清洗，烘干。

本實用新型的技術方案如下：一種洗布烘干裝置，包括水槽機構、位于水槽機構上方的水洗機構和位于水洗機構后方的烘干機構；水槽機構的上方設置有多個洗布傳送輥；所述水洗機構包括氣泵、水泵、上噴水部件和下噴水部件；所述上噴水部件和下噴水部件垂直對稱設置在洗布傳送平面的上下兩側；所述上噴水部件包括氣管、水管、與氣管連通的氣嘴和與水管連通的噴水口；所述水管與水泵連接，所述氣管與氣泵連通；所述水管套設在氣管內，所述噴水口套設在所述氣嘴內；所述下噴水部件與上噴水部件結構相同；所述烘干機構包括上烘干器和下烘干器。

本實用新型具有如下有益效果：

1、本實用新型能夠?qū)崿F(xiàn)布匹的連續清洗、烘干。

2、本實用新型通過上噴水部件和下噴水部件可以防止布清洗產生應力變形。

3、本實用新型通過烘干裝置可以實現布匹的烘干，縮短工序。

附圖說明

圖1示出了本實用新型一種洗布烘干裝置的結構示意圖；

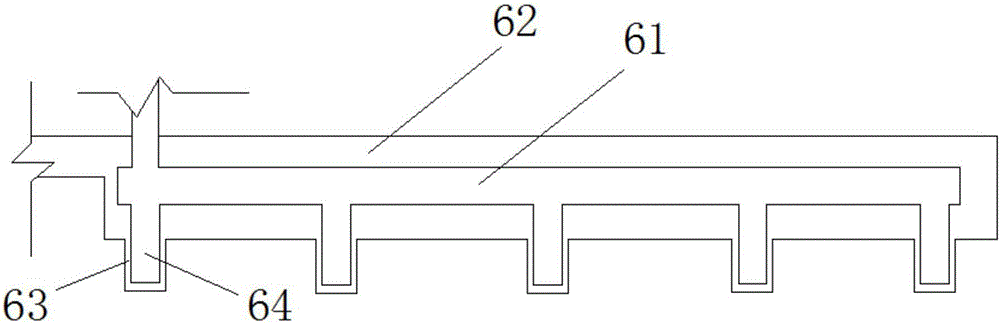

圖2示出了本實用新型的上、下噴水部件結構示意圖。

具體實施方式

下面結合附圖和具體實施例來對本實用新型進行詳細的說明。

如圖1所示，一種洗布烘干裝置，包括水槽機構1、位于水槽機構1上方的水洗機構2和位于水洗機構2后方的烘干機構3；水槽機構1的上方設置有多個洗布傳送輥11,12；所述水洗機構2包括氣泵4、水泵5、上噴水部件6和下噴水部件7；所述上噴水部件6和下噴水部件7垂直對稱設置在洗布傳送平面的上下兩側；所述上噴水部件6包括氣管62、水管61、與氣管62連通的氣嘴63和與水管61連通的噴水口64；所述水管61與水泵5連接，所述氣管62與氣泵4連通；所述水管61套設在氣管62內，所述噴水口64套設在所述氣嘴63內；所述下噴水部件7與上噴水部件6結構相同；所述烘干機構3包括上烘干器8和下烘干器9。

優選的，所述水槽機構1為矩形水槽框10。

本實用新型的工作原理：

洗布13通過傳送輥11傳送到水槽機構1上方的水洗機構2，通過上噴水部件6與下噴水部件7進行布13清洗，然后傳送到烘干機構3進行烘干。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
